Из чего сделать лобную доску при подшивке свесов крыши
Закрепляемая гвоздями на выступающих торцах стропил лобовая доска усиливает жесткость и прочность кровельных конструкций, удерживает водосточные желоба (необязательно) и планки подшивки карнизов, защищая последние от осадков и ветра.
При отсутствии возможности покупки специальных элементов (лобовая доска входит в комплектацию черепичных крыш) ее изготавливают из водостойких и выдерживающих частные перепады температуры и влажности пород древесины – лиственницы, ангарской сосны тика или прошедшего термическую обработку ясеня. Стандартная ширина таких досок зависит от высоты стропил и варьируется в пределах 180-250 мм при толщине от 20 до 30 мм.
С учетом низких весовых нагрузок к лобовой доске не выдвигаются жесткие требования по толщине или прочности. Исключение делают для элементов с держателями водосточных систем, но даже в таких случаях их толщина не превышает 30 мм. Длина отдельных элементов не нормируется и подбирается исходя из габаритов кровли и удобства монтажа.
Но в плане выдержки влажностных и атмосферных воздействий ситуация обратная – лобовую доску защищают от них с помощью олифы, ЛКМ, широких и гладких металлических планок с полимерным покрытием или пластиковых ламелей. Зашиваемая доска обязательно пропитывается антисептиками и антипиренами.
Что такое софит и какие функции он выполняет ↑
Софиты – кровельный материал, представляющий собой 1-но, 2-х или 3-х полосные панели (своеобразный вид сайдинга или вагонки), предназначенный для обшивки расположенных горизонтально («лицом» вниз) элементов кровли.
- Главное предназначение софита заключается в защите свеса крыш от атмосферных осадков (дождя, снега) и ветра и обеспечение качественной вентиляции стропильной системы.
- Кроме этого софиты выполняют и декоративную функцию – «облагораживают» вид подкровельного пространства и, соответственно, дома в целом.
- Нередко софит используют в качестве отделочного материала во внутренних помещениях дома, например, для обшивки потолка и стен чердака, мансарды.
Технология работ
Технология подшивочных работ не такая уж и сложная. Главное, соблюдать последовательность всех её этапов.
- Изготовление каркаса. Подходящий каркас можно выполнить из деревянного бруса. Также хорошо зарекомендовал себя для этого металлический профиль, на который обычно крепят гипсокартон. Для подшивки карниза над фасадом здания такой каркас крепят одновременно к стене и к стропилам в нижней их части. Если ширина каркаса больше 50 см, его усиливают дополнительными перемычками. При подшивке фронтонного свеса каркас следует делать в виде короба с ребрами жесткости по углам. Сначала монтируются профили на стропильной части конструкции крыши, а затем устанавливаются настенные профили. После их установки между ними делается угол, соединяя эти два профиля с помощью поперечных планок. Такой короб гораздо легче сделать из профилей для гипсокартона, чем из деревянного бруса.
- Крепеж стартовых профилей. Они служат для удерживания материала обшивки на нужном месте. Работа на этом этапе заключается в креплении к каркасу основного стартового профиля и его угловых элементов. Угловые крепления представляют собой элементы, одна из полок которых большего размера. Это делается для того, чтобы закрыть торец стропил. Крепление стартовых профилей производится на саморезах снизу каркаса (шаг 30 см).
- Монтаж подшивочных элементов. Планки подшивки обрезают по нужным размерам и заводят в стартовые профили. Затем их тоже прикручивают к каркасу саморезами, обеспечивая тем самым максимальную прочность конструкции. Самый сложный момент после этого – правильное сопряжение подшивки фасадной и фронтонной частей карниза. Это можно выполнить, вырезав нужный цельный кусок из профнастила, или же собрать его из софитов или вагонки. Единственный трудоемкий момент здесь заключается в том, что планки следует тщательно подогнать по размерам и установить дополнительные угловые соединения.
Следует помнить о том, что подшивая свесы крыши обрезной доской или вагонкой, их нужно обработать антисептическими и водоотталкивающими составами до начала работ и после них. Вентиляционные отверстия или решетки при любом виде используемого материала подшивки, будь то софит, профнастил или вагонка, следует располагать с определенным интервалом для равномерной вентиляции всей подкровельной части крыши.
Подшивка свесов из качественных материалов, выполненная правильно, с учетом технологии монтажа, прослужит достаточно долго, сохраняя подкровельное пространство крыши и придавая ей, эстетичный вид.
Создание правильной вентиляции кровли через карнизы
Карниз несет в себе несколько важных задач:
- защиту готового карниза от постоянно воздействующих атмосферных осадков;
- помимо данной функции форма должна отлично пропускать через себя воздушные потоки, напитывать подкровельное пространство свежим воздухом. Функция распространяется как для не утепленной кровли, так для жилого мансардного помещения.
Теплый воздух с земли входит в кровельную пароизоляционную мембрану, проникает через карниз и уходит в сторону конька наружу. Чтобы выполнилось данное условие, при возведении стрехи нельзя использовать монтажную пену, герметик. При образовании конденсата пена намокнет, что неприемлемо. Фронтальный свес зашивается полностью без вентиляционных ходов.
Типы подшивки
Тип подшивки софитов желательно выбирать еще на стадии строительства стропильной системы. В настоящее время строительстве используется два варианта расположения планок.
- Диагональный. Самый простой метод, панели прибиваются параллельно плоскостям стропильных ног по диагонали к фронтонным стенам. Преимущества – нет надобности делать специальный каркас, достаточно зафиксировать по стропилинам обыкновенные продольные рейки или доски. Недостаток – внешний вид удовлетворяет далеко не всех застройщиков.
Подшивка карнизов крыши
- Горизонтальный. Для фиксации панелей необходимо готовить специальный каркас. Это довольно сложное занятие, мастер должен иметь практический опыт выполнения строительных и плотницких работ.
Кровельные софиты
По технической сложности установка софитов относится к средней категории. Здесь главное очень внимательно работать, не допускать больших разбросов по линейным размерам. Связано это с небольшими размерами планок, на таких элементах отлично заметны все расхождения по размерам.
Материалы ↑
Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.
Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.
Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.
Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации. Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками. Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам. Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.
Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:
планки не должны иметь малую толщину; уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.
Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.
Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.
При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы. Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки. Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля. При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.
ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.
Пластиковые планки крепят на деревянный каркас в двух-четырех точках.
Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.
Посмотрите различные варианты подшивка карнизов крыши на видео
https://youtube.com/watch?v=xa-WW4C1EfQ
Другие статьи на данную тему
Стандарты и размеры многопустотных плит перекрытия по ГОСТу Стандарты ГОСТ: марки, нагрузка, вес, размеры пустотных плит перекрытия. Расчет допустимых нагрузок и их виды на пустотелые плиты перекрытия. плита железобетонная плита перекрытия плита покрытия ЖБИ | Полувальмовая крыша: разновидности и монтаж Крыша является одной из важнейших составляющих дома, не только с технической, но и с эстетической точки зрения. В целом, возможные варианты кровли можно разделить на скатные крыши и совмещенные крыши. Скатная крыша позволяет обустроить чердак, что определенно является ее серьезным плюсом. Одним из лучших видов такой крыши является полувальмовая крыша, так же называемая иногда голландской. крепеж кровельный кровля наплавляемая кровля рулонная кровля фальцевая монтаж кровли строительно-техническая экспертиза | Польские герметики: выбирай с умом. Актуальные советы от профессионалов строительного портала Развивающаяся химическая промышленность постоянно пополняет строительную сферу новыми материалами, предназначенными для склеивания и герметизации деталей. герметик ленточный герметик кровельный герметик виброакустический герметик нить для герметизации герметик фасадный пистолет для герметика герметизирующие манжеты герметизация швов в деревянном доме ведро герметичное жестяное ведро |
Техника монтажа свесов
Установка свесов проводится после полного обустройства кровельного пирога. Желательно чтобы стеновая отделка также была закончена, но это требование необязательно.
Виды конструкций
Обшивка свесов может проводиться в 3 вариантах:
- Под стропильными ногами;
- При помощи подвесных кобылок;
- С привязкой к стене.
Иллюстрации Рекомендации
Обшивка параллельно кровле. Под стропильными ногами облицовываются кровли с малым углом наклона, обычно до 30º
Расчетов и замеров здесь потребуется меньше, но важно, чтобы все стропильные ноги были одной толщины и располагались на одной плоскости. Подвесные кобылки
Коробчатые конструкции более распространены. По правилам положено обустраивать кобылки как на схеме слева и к ним подшивать облицовку
Подвесные кобылки. Коробчатые конструкции более распространены. По правилам положено обустраивать кобылки как на схеме слева и к ним подшивать облицовку.
Привязка к стене. Такой монтаж гораздо проще предыдущего, но по данной схеме нельзя обшивать свесы деревянных домов, так как во время усадки их может покоробить или они вообще разрушатся.

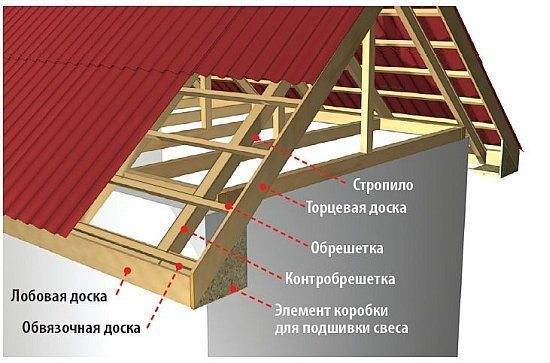

Монтаж торцевой и лобовой доски
- Монтаж следует начинать с подрезки по уровню стропильных ног и планок подкровельной обрешетки. Для этого натягивается шнур между крайними точками и по нему все подрезается;
- Торцевая доска прибивается по наклонному краю кровли. Она станет ограничителем для монтажа фронтонного свеса;
- Под лобовую доску края стропильных ног должны быть подрезаны строго вертикально, но перед ее монтажом, вначале прибивается обвязочная или подшивная доска и только потом, на нее крепится лобовая доска;
- Размеры подшивной доски должны быть порядка 20х150 мм. Торцевая и лобовая доски берутся толще, от 30 мм.
Схема монтажа лобовой и торцевой доски.
Обустройство софитов
Неважно, из какого материала сделаны софиты, технология монтажа у них одинаковая. Из материала нам понадобится J-фаска, J-профиль, финишный профиль и собственно сами софиты. Существует 3 схемы обустройства карниза софитами, мы возьмем 1, так как она обходится дешевле
Существует 3 схемы обустройства карниза софитами, мы возьмем 1, так как она обходится дешевле.

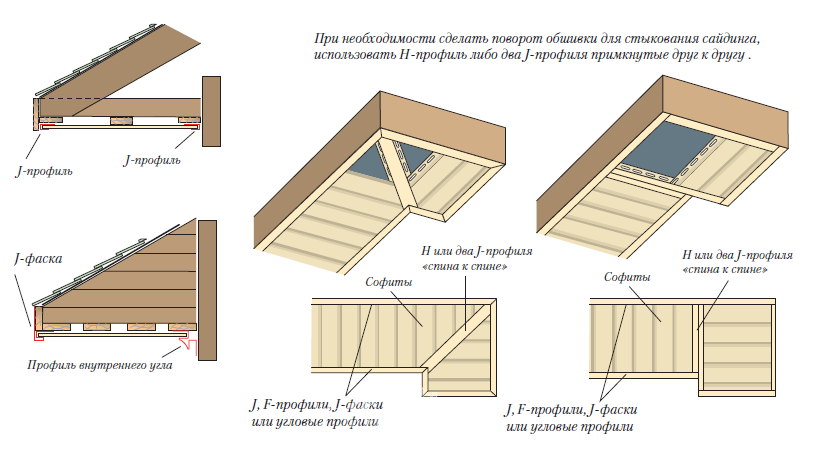

Схемы обустройства карниза софитами.
| Иллюстрации | Рекомендации |
 |
J-профиль.
Отмеряем J-профиль. Наружный и внутренний уголок в двускатной крыше одинаковые, в других конструкциях кровли их нужно замерять отдельно. |
| Резка.
Софиты и профили проще резать болгаркой. |
|
 |
Крепление профилей.
Профили крепятся саморезами с широкой шляпкой. Саморезы загоняются в центр крепежного отверстия. Между шляпкой самореза и профилем должен остаться зазор в 1 мм для свободного движения при температурных колебаниях материала. |
 |
Расчет софитов.
Планка отмеряется и отрезается на 6 мм короче расстояния между пазами профилей. |
 |
Вставляем софиты.
Дальше в пазы J-профилей заводятся планки софитов и точно также, с зазором фиксируются на обрешетке. |
 |
Отделка лобовой доски.
Здесь все делается аналогично: по обеим сторонам доски крепятся J-профили, после чего с допуском подрезаются планки и крепятся к лобовой доске. |
 |
Фронтонный свес.
В данном случае монтаж фронтонного свеса делается аналогично. Разница лишь в том, что на фронтон не обязательно ставить софиты с сетками для вентиляции, здесь можно использовать обычный сайдинг. |
https://youtube.com/watch?v=osse5cGytfc
Подшивка свесов деревянными погонажными пиломатериалами, плюсы и минусы
Кровли деревянных или каркасных домов часто подшиваются толстой вагонкой из сосны, лиственницы или осины (укладываются вплотную, отверстия для вентилирования сверлятся позже), планкеном или обрезной доской с толщиной в пределах 20-30 мм, монтируемой с 10-15 мм зазором.
К общим преимуществам такой подшивки относят эстетичность (дом из дерева выглядит завершенным), простоту монтажа и отделки (дерево окрашивается в любой цвет и без проблем подрезается до нужного размера) и сравнительную дешевизну (при условии самостоятельного изготовления деревянные софиты обходятся дешевле, при заказе в мастерской – наоборот).
Минусы проявляются в потребности в усиленной защите от внешних воздействий, из-за влаги и температурного расширения древесина темнеет и коробится.
Вторым недостатком считается слабая продуваемость дерева, для подшивки фронтальных участков вагонка подходит хорошо, для карнизов – нет. Проблема решается закладкой пиломатериалов с зазорами (что не всегда возможно и удобно) и сверлением отверстий с диаметром около 5 мм. Последнее в свою очередь приводит к необходимости закладки за деревянной обшивкой противомоскитных сеток.
Свесы из лиственницы
Видео-инструкция
Сегодня производители софитов в один голос утверждают, что установка их продуктов – занятие легкое и простое. Ведь на таких изделиях уже есть все необходимые замки, отверстия и приспособления, а сопутствующая техническая документация подробно освещает каждый шаг.
И правда, есть ли в этом процессе тонкости и нюансы, о которых лучше знать заранее? Скажем вам так: грамотный монтаж софитов действительно доступен любому рукастому мастеру, но, чтобы подшивка кровли служила долго и выглядела презентабельно, важно быть подкованным также теоретически. Поэтому мы постарались составить для вас понятную и подробную инструкцию с иллюстрациями, которая поможет быть уверенным в каждом шаге. Поэтому мы постарались составить для вас понятную и подробную инструкцию с иллюстрациями, которая поможет быть уверенным в каждом шаге
Поэтому мы постарались составить для вас понятную и подробную инструкцию с иллюстрациями, которая поможет быть уверенным в каждом шаге.
Подшивка карниза своими руками
Этот элемент конструкции здания может быть выполнен несколькими способами:
Подшивка по стропиле
Такой способ чаще всего применяется на крышах с небольшим уклоном. Работы выполняются в таком порядке:
- Выровнять концов стропил. Эту операцию нужно выполнять перед настилкой полиэтиленовой плёнки. Нужно натянуть шнур между крайними концами стропильных ног таким образом, чтобы под него попадали все оконцовки. Расстояние до стены определяется по самому короткому выступу. Необходимо проверить, чтобы расстояние до стен на крайних стропилах было одинаковым.
- Рассчитать кратность количества досок на подшивку, чтобы их было целое число, отрегулировать положение шнура по этому показателю.
- Обрезать концы стропил вертикально.
Указанная последовательность используется при установке досок параллельно стене. Если подшивка производится перпендикулярно, короткими обрезками, нужно предварительно закрепить опорные планки. Их устанавливают на стропилах в месте примыкания к стенам и по концам ног. Крепление планок подшивки производится саморезами.
По окончании выравнивания можно продолжать кровельные работы, а подшивку завершить уже после установки финишного покрытия.
Перед тем как сделать подшивку по стропилам, их концы нужно обязательно выровнять
Видео: как правильно торцевать стропила
https://youtube.com/watch?v=zmOdemx_UU4
Подшивка свеса по коробу
Такой способ замыкания подкровельного пространства применяется при крутых скатах крыши. Для этого производятся следующие операции:
- Концы стропил торцуются по шнуру, как описано выше.
- Для формирования каркаса коробчатой формы к стропильным ногам крепятся планки из бруска 50х50 миллиметров перпендикулярно стене. Второй брусок устанавливается вертикально по стене между первым и стропилом.
- Подшивка производится досками или другими материалами с размещением их вдоль стены.
- Крепление выполняется саморезами.
Видео: металлическая подшивка свесов по коробу
https://youtube.com/watch?v=lMMO7m648T0
Установка софитов
При таком способе подшивки свесов и карнизов используются доборные элементы, поставляемые вместе с софитами. Из них формируется крепление, в которое поочерёдно вставляются детали подшивки. У разных производителей система крепления софитов может быть различной. Перед началом работ нужно внимательно ознакомиться с инструкцией.
Обязательным элементом подшивки карнизных свесов являются вентиляционные отверстия в них. Они нужны для проветривания подкровельного пространства. Если её не будет, конденсат от финишного покрытия повредит кровельный пирог вплоть до его полного разрушения.

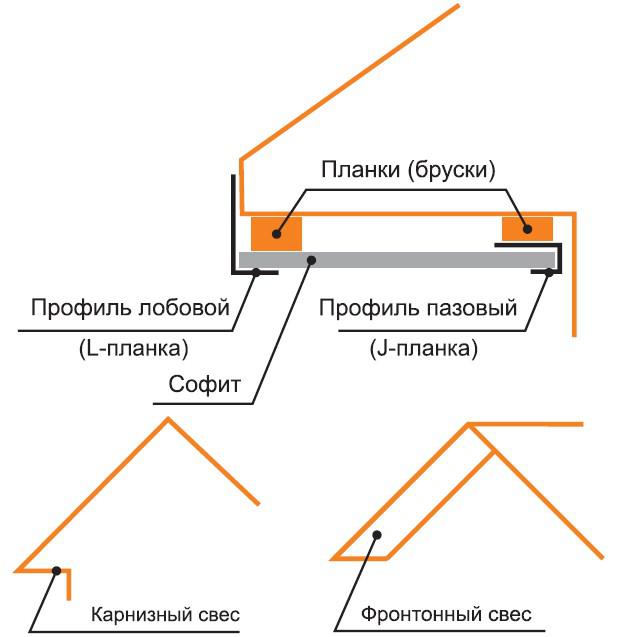

Схема устройства опорных элементов для подшивки софитами
Для свесов любой конструкции существует единое соотношение вентиляционной поверхности. Оно не должно быть меньше, чем 1:50000, то есть суммарная площадь вентиляционных отверстий в подшивке должна соответствовать приведённому соотношению к площади крыши.
Нужно отметить, что ни о каком утеплении свесов речь идти не может, поскольку по ним формируется вентиляционное пространство, а утепление требует герметичности.
Видео: монтаж софитов
Подшивка свесов кровли является одной из завершающих операций при строительстве дома. Нельзя легкомысленно относиться к этой процедуре, потому что от неё во многом зависит не только внешний вид строения, но и правильное его функционирование. Неразумная экономия средств на этот элемент может впоследствии обернуться значительно большими непредвиденными затратами. Успехов вам!
Способы монтажа
Обшивку свесов начинают после окончания основных работ по монтажу кровли, когда скаты и стены мансарды уже утеплили. Монтировать софиты удобнее до установки отливов крыши. чтобы ничего не мешало. В этом процессе нет ничего сложного, поэтому можно, не спеша, взяться за работу своими руками. Подшивку свесов выполняют двумя различными способами:
- Диагональный. Согласно этой методике профиль для монтажа софитов закрепляют прямо на стропильные ноги или кобылки так, что они располагаются под углом к плоскости стен. Этот вариант подходит только для пологих крыш небольшой площади с уклоном до 25 градусов. Опытные строитель редко пользуются этим способом, потому что монтаж софитов под углом отнимает больше времени из-за неудобства работы.
Диагональный способ обшивки

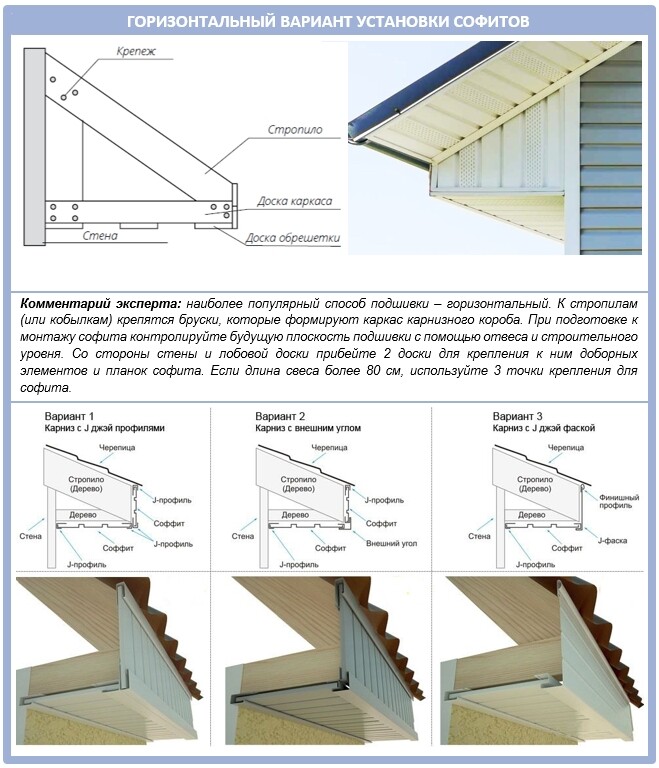

Горизонтальный. Горизонтальная технология подшивки предусматривает монтаж деревянного каркаса на свес. Чтобы его соорудить, от соединения стропильной ноги с мауэрлатом вниз опускают брусок и с помощью другой доски соединяют его с карнизной доской. После этого вдоль края свеса устанавливают лобовую планку, а вдоль стены пазовый профиль. Начинают обшивку с любого угла дома, зафиксировав стартовую планку, в которую вставляют первую панель. Получается, что подшивка свеса располагается перпендикулярно поверхности стены и собирать ее гораздо легче.

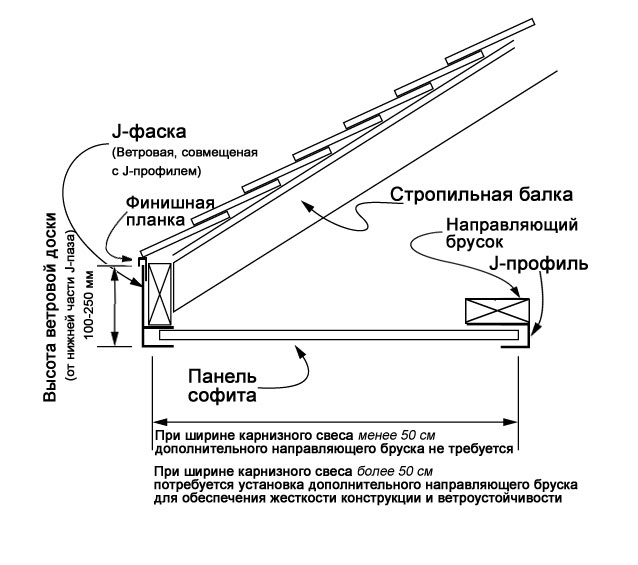

Схема горизонтального способа обшивки
Свес, подшитый горизонтальным способом
Подшивка – кропотливый процесс, главное в котором аккуратность и точность измерений. Качественно установленные софиты защитят свес от влаги, плесени, насекомых и птиц, при этом не ограничивая доступ свежего воздуха в подкровельное помещение.
