Подключение генератора к сети загородного дома: схемы

Способы подключения генератора

Соответствующие устройства выпускаются в двух исполнениях – перекидной рубильник (старого образца) или реверсивный переключатель (трехходовой). Первый вариант с точки зрения ТБ хуже, так как такая модель нередко искрит, а все токоведущие части оголены. Поэтому обязательно понадобится защитный кожух (короб, ящик или что-то подобное), да и установка рубильника в доме возможна, наверное, лишь в подсобке. Вряд ли он украсит жилое помещение.

А вот переключатель и компактнее, и безопаснее. Его можно закрепить на DIN-рейке и поместить в силовом шкафу, рядом с АВ и УЗО.

Плюс – низкая стоимость изделий и минимум присоединений.

Минус – такое подключение оправдано лишь в случае, если в доме постоянно кто-то находится. Рубильник – это устройство с ручным управлением. Знакомая многим ситуация – все ушли по делам (на работу, учебу), а энергетики отключили свет. Результат – лужи под холодильником, выключенный котел и остывшие батареи. Перечислять можно долго.

Что учесть – данные устройства всегда включаются в сеть до вводных автоматов, но после эл/счетчика.

Автоматический

Целесообразность именно такого подключения генератора к сети дома пояснений не требует. Схема несколько инертна, но это не критично.

Как она работает?

Система автозапуска (АВР) постоянно, как сейчас модно говорить, «мониторит» наличие напряжения. При его пропадании контактная группа, присоединенная к сети, размыкается. Одновременно включается стартер генератора и производится автозапуск двигателя.

После его выхода на режим АВР замыкает цепь «резервный источник – домовая сеть». При восстановлении пром/напряжения все происходит в обратном порядке, причем без вмешательства хозяина, автоматически. Для частного дома – оптимальное решение организации эн/снабжения.

Объяснять, какой провод, к каким контактам присоединять автор считает бессмысленным. В продаже имеется несколько моделей АВР, которые отличаются не только характеристиками, но и конструктивным исполнением. К каждому изделию, как впрочем, и к любому другому эл/прибору, прилагается инструкция со схемой. Вот ей и следует руководствоваться.

Несколько замечаний

В некоторых случаях генератор к сети дома можно и не подключать, ситуации разные бывают. Для того чтобы подать эл/энергию к отдельным приборам, к соответствующим выводам агрегата напрямую присоединяется кабель (провод), на другом конце которого находится клеммная коробка с гнездами.

Такие переноски многие делают самостоятельно. Но это возможно лишь в случае, если генератор маломощный. При форс-мажоре запитать холодильник и обеспечить минимальное освещение в отдельных комнатах, с помощью переносных приборов (например, настольных ламп, торшеров) получится.

Стоит напомнить и о необходимости заземления генератора. Вот типовая (и простейшая) схема.

Что понадобится? Арматурный пруток (минимум на 15 мм) длиной метра 1,5 и медный провод. Они должны быть жестко скреплены. Никакие «накрутки» или «навивки» не допускаются. Например, приварить к стержню болт и затянуть провод гайкой.

Если в момент работы генератора восстановится пром/напряжение, необходимо сначала переключить устройство с ручным управлением, и только после этого «глушить» двигатель. Мелочь, но кое-кто забывает об этом.

Если в частном доме напряжение заведено трехфазное напряжение, то специалисты рекомендуют задействовать в схеме только одну. Естественно, придется несколько переоборудовать эл/проводку. При этом круг «потребителей» ограничивается, как правило, приборами освещения и несколькими бытовыми, которые должны функционировать постоянно (например, холодильная камера, обогреватель).

Правила безопасности при использовании домашней электростанции

Соблюдение правил убережет от замыканий, травмирования и т. д.:

Если станция находится в жилом помещении, то хорошая вентилируемость – первое, что нужно обеспечить. Если же генератор большой мощности, то его следует выставлять на улицу.
Лучше спрятать станцию от неблагоприятного воздействия погоды, в частности, осадков и влажности.
При креплении контактов не оставляйте оголенные участки проводов.
Генераторы на топливе не должны находится рядом с высокими температурами.

Разлитое топливо тщательно вытирают. Перед дозаправкой агрегата выключайте его.

Избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань, клеенку и т.д. Заземление обязательно для дизельных и бензогенераторов.

Как правильно сделать заземление генератора

Для заземления домашней электростанции нужно всего лишь небольшой металлический прут (диаметр -15 мм) и такая же трубка (диаметр – 50 мм, по 1,5 м в длину оба изделия), а также листовое оцинкованное железо (500 мм*1000 мм).

Предварительно разобравшись в особенностях разных видов паяльников, припоев, сделав необходимую подготовку к процессу пайки и придерживаясь всех мер по безопасности — только тогда мастер-любитель может смело утверждать, что знает, как правильно паять паяльником.

Пайка до сих пор является основным методом для создания различных схем. Как не ошибиться с выбором нужного паяльника — поможет эта статья. А здесь можно узнать, как собрать такой инструмент в домашних условиях.

Прочные крепления на обоих концах прута от генератора к трубе в земле гарантируют, что при возможном напряжении их не сорвет потоком мощности. Трубка воткнута глубоко в землю, которая должна быть постоянно влажной, на всю длину. Оставляем только 7-10 см сверху.

Пользуйтесь электрическими приборами правильно!

Применяемые схемы

Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:

Прямое подключение резерва к выбранной группе потребителей.
Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.

Подключение через ABP

При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.

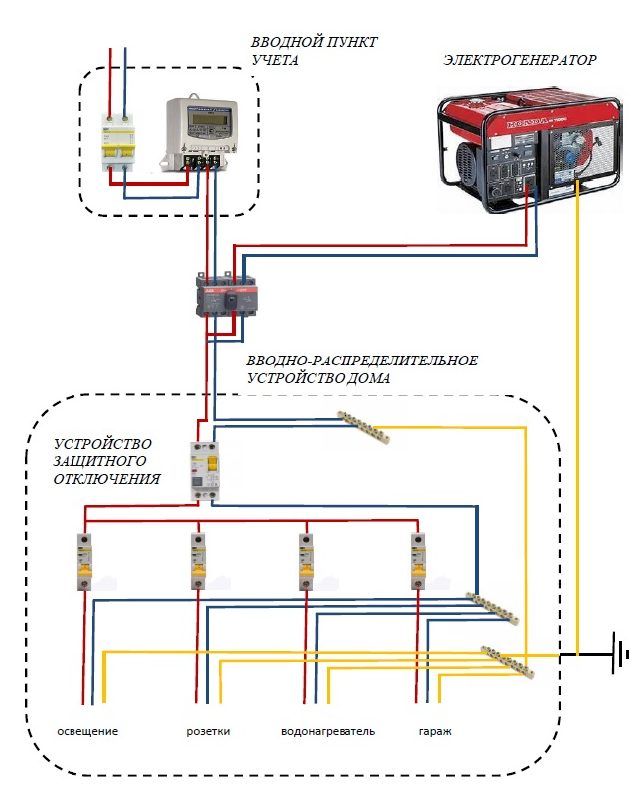

Схема подключения в этом случае выглядит следующим образом:

Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
К ABP подключается параллельно генератора.
После ABP идет еще один автоматический выключатель.

Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.

После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.

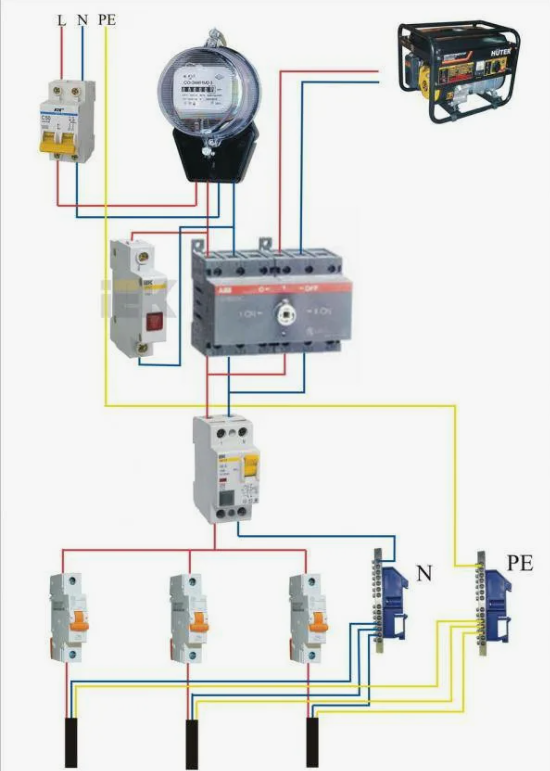

Перекидной рубильник

Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:

Средние контакты рубильника подключают к сети нагрузки.
Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.

В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.

В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.

Реверсивный рубильник

Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:

Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.

Подобный переключатель обходится дешево и установить его несложно.

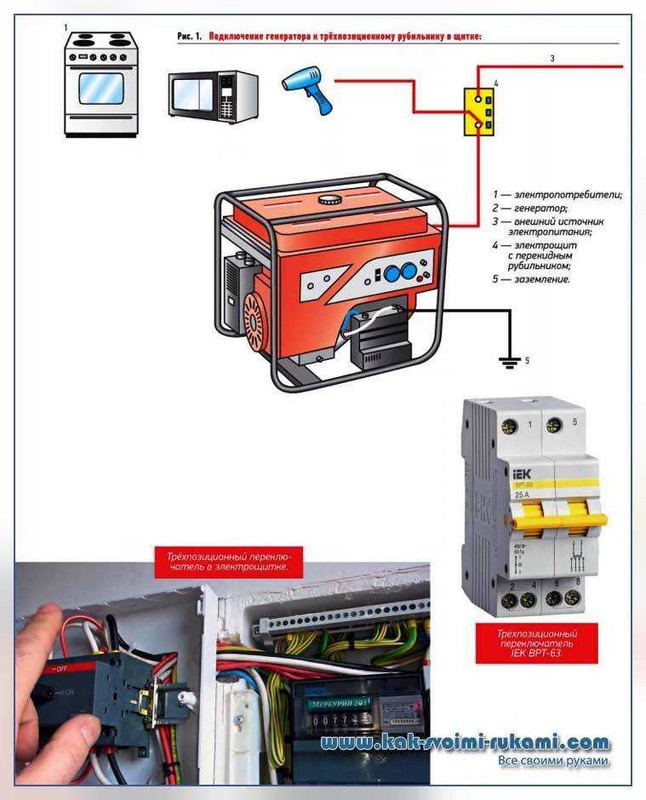

Вариант 1: как подключить электрический генератор при помощи реверсивного переключателя

Традиционно нижние контакты реверсивного рубильника используются для отходящей нагрузки. С противоположной стороны на парные контакты подсоединяются отдельные вводы. Переключатель имеет три положения, в среднем – все контакты разомкнуты.

Важно учесть одну деталь – в трехпозиционном переключателе нет электромагнитного или теплового разъединителя, он попросту выключает нагрузку. Исходя из этого, каждый ввод следует дополнительно страховать автоматом, ток срабатывания которого определяется допустимой нагрузкой на линию

Последовательность включения электрогенератора в схеме с пакетным переключателем

Процесс подключения резервной системы энергоснабжения выполняется в следующей последовательности:

Отключить автомат ввода.
Установить рукоятку переключателя с городской сети на сеть генераторной установки.
Отключить автомат нагрузки.
Подсоединить кабель от ручного переключателя к розетке бензогенератора.
Запустить агрегат и прогреть его около 2-3 минуты.
Дать питание на реверсивный рубильник.
Включить автоматы нагрузки.

После появления штатного сетевого питания нужно отключить агрегат от нагрузки в обратной последовательности.

Альтернативное решение

Многие интересуются: если на даче не удалось найти достойного перекидного устройства, то как тогда надежно подключить электрический генератор. Ответ прост – его можно сделать самостоятельно из пары двухполюсных однотипных автоматов. Их монтируют рядом на одном уровне. Один автомат крепится в перевернутом положении так, чтобы все клавиши оказались на одном уровне, их фиксируют стальным штифтом.

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР ) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

Подключение системы автоматического запуска генератора

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива

Поэтому следует уделить особое внимание качественному подключению генератора к сети

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

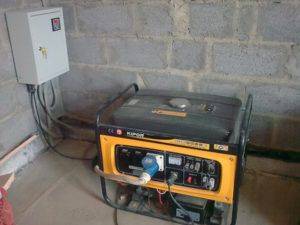

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

Подключение проточного водонагревателя

Терморегуляторы для систем отопления, а также их подключение

Зарядка аккумулятора без зарядного устройства

Общее описание индукционных котлов для дома и их подключение

Главная » Электрооборудование » Генератор » Простое руководство о том, как подключить генератор к сети дома без посторонней помощи

Устройство и принцип работы

Как известно, основное предназначение генераторного устройства заключается в преобразовании механической энергии в электрическую. Благодаря этому узел восстанавливает емкость аккумуляторной батареи, а также позволяет питать все электрооборудование в автомобиле. Генераторное устройство находится в передней части силового агрегата и приводится в движение коленвалом.

Подробнее об основных элементах и принципе действия:

Роторный механизм. Этот элемент представляет собой вал с установленной обмоткой возбуждения. Обе половины данной обмотки находятся в противоположных полюсных половинах узла. Роторный механизм приводится в движение благодаря ременной передаче привода.
Контактные кольца используются для запитки обмотки.
Статорный механизм — состоит из обмотки и сердечника. Этот элемент предназначен для выработки тока переменного значения. Выработанный механизмом ток через кольца подается дальше по электроцепи.
Для того, чтобы выработанный ток возбуждения успешно попал на кольца, используются щетки. Эти элементы, как показывает практика, зачастую выходят из строя по причине износа.
Выпрямительный блок. Этот компонент предназначен для преобразования переменного напряжения. Конструктивно данное устройство состоит из пластин с установленными диодными элементами. В зависимости от распиновки агрегата, схема подключения автомобильного генераторного устройства может включать в себя отдельную пару диодов обмотки. В данном случае напряжение не сможет проходить через аккумуляторную батарею при заглушенном моторе.
Реле регулятора. Этот элемент предназначен для поддержания определенного уровня напряжения в бортовой сети в нормированных пределах. Реле регулятора напрямую влияет на частоту, а также продолжительность сигналов тока. Непосредственно сам регулятор конструктивно включает в себя контроллеры, а также исполнительные компоненты. Их назначение заключается в определении времени, на протяжении которого обмотка должна быть подключена к сети. Если реле регулятора по каким-то причинам выходит из строя, пропадает стабилизация поступающего напряжения на аккумуляторную батарею.
Корпус устройства, в котором расположены основные детали и компоненты агрегата. Сам корпус обычно выполнен из алюминия, поэтому его вес относительно небольшой. Корпус установки позволяет оперативно рассеять тепло, в результате чего температурный режим не доходит до критической отметки. Также корпус является немагнитным (автор видео о принципе действия устройства — Михаил Нестеров).

Как выбрать электрогенератор для дома

Домашние резервные генераторы оборудованы специальным двигателем с определенной мощностью, который вращает генератор для выработки электрической энергии. В большинстве случаев, для загородных домов используют четырёхтактные установки с частотой вращения до трёх тысяч оборотов в минуты. Объём топливных баков для дизельного или бензинового топлива равен 10-15 литрам

При выборе генератора нужно обратить внимание на цель, для которой он будет использован. Кто-то задействует подобное оборудование в качестве основного источника электрической энергии, в то время как значительная часть владельцев частных домов устанавливает систему при сбоях в работе стационарной сети в результате аварий на линии или прочих неприятностей. Основные характеристики систем заключаются в мощности, моторесурсе и экономичности

Также перед покупкой конкретной модели стоит оценить надёжность конструкции и простоту эксплуатации. Подключение бензиновой модели требует правильного монтажа следующих элементов:

Основные характеристики систем заключаются в мощности, моторесурсе и экономичности. Также перед покупкой конкретной модели стоит оценить надёжность конструкции и простоту эксплуатации. Подключение бензиновой модели требует правильного монтажа следующих элементов:

кабеля от резервной установки;
централизованной цепи подачи электрической энергии;
домашней сети;

https://youtube.com/watch?v=QfiXzQBe9_o

Статьи

Как обеспечить загородный дом электроэнергией при нестабильной работе электросети? Приобрести резервный источник питания – надежный качественный генератор – и подключить его к сети дома. Правильное подключение позволит грамотно и безопасно использовать приобретенный агрегат и обеспечивать, тем самым, дом электричеством во время сбоя работы основной сети.

Как подключить генератор?

Есть два варианта ответа – своими руками или воспользовавшись услугами специалистов. Самостоятельное подключение резервного бензогенератора или дизель-генератора к сети частного загородного дома или дачи для использования его в качестве автономного источника энергоснабжения не совсем разумно. Отсутствие знаний и опыта может привести к серьезным и опасным последствиям.

Подключение резервного источника подразумевает решение многих предшествующих этому этапу задач, среди которых:

время отсутствия электричества – как долго и насколько часто требуется бесперебойная подача энергии;
количество и объем мощности приборов, которые обязательно должны быть подключены к источнику электричества;
выбор места для генератора с учетом удобства его использования, безопасности работы, обеспечения защиты агрегата и т.д.

Также, перед тем как подключить резервный генератор к электросети загородного или дачного дома, нужно определиться с тем, какое оборудование для конкретной сети выбрать – дизельный или бензиновый электрогенератор, однофазный или трехфазный, с автоматическим или ручным запуском. Каждый из видов обладает своими особенностями, которые необходимо учитывать, ведь оборудование чаще всего выходит из строя по причине неправильно подобранного агрегата и неграмотного монтажа.

Мы рекомендуем заранее продумать следующие моменты: установка в помещении или на улице, стационарный или мобильный генератор, целесообразность автоматического запуска или готовность к заметным расходам, необходимых для правильного подключения резервного генератора. Любой вариант имеет право на существование, мы умеем это сделать хорошо, но иногда не очень продуманное решение требует несопоставимых затрат. Только 17-летний опыт позволяет нам видеть многие подводные камни, о которых владельцы домов даже не подозревают.

Что дает обращение к услугам специалистов?

Профессиональная помощь – это:

безопасное подключение электрической части с учетом индивидуальных особенностей вашего дома, например, подключение однофазного генератора к трехфазной сети дома;
создание грамотной системы выхлопа, вентиляции, шумоизоляции;
обеспечение дома электропитанием без участия человека, автоматически запуская станцию;
гарантированно стабильное наличие электроэнергии в доме, когда пропадает внешняя сеть на участке, и т.д.

Если вы закажете услугу подключения дизельного электрогенератора или бензогенератора к домашней сети у нас, в компании GENERATORA.net, то вместе с профессиональной, грамотно и надежно выполненной работой вы получите немало преимуществ.

К ним относятся:

гарантия на монтажные работы;
снижение вероятности поломок в процессе эксплуатации;
возможность сэкономить на ремонте оборудования в гарантийный и послегарантийный период.

Узнать подробнее о том, как правильно выбрать и подключить бензогенератор или дизельный генератор (однофазный или трехфазный) к сети дома силами наших профессионалов, можно у сотрудников магазина. Помимо монтажа мы также показываем и обучаем, как правильно пользоваться оборудованием. Наши специалисты всегда готовы ответить на любые вопросы и предложить выгодную схему сотрудничества.

Примеры подключения и возможные варианты

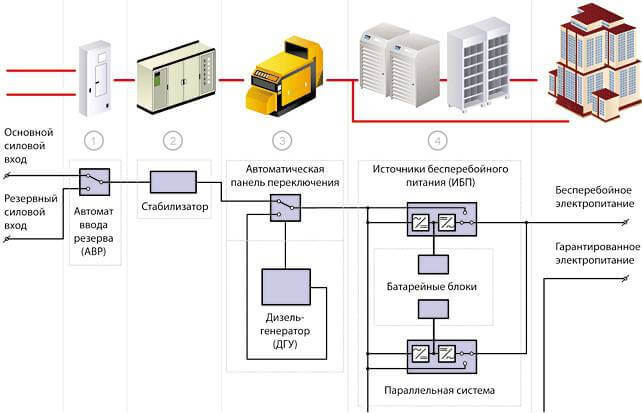

Итак, в общем, схема подключения генератора к сети дома выглядит примерно так:

Обратим внимание на то, что не указано расположение счетчика, поскольку сейчас в частном жилом секторе подавляющее большинство приборов учёта находятся вне территории участка с домом или дачей. Поэтому на приведённом рисунке счётчик находится за пределами схемы

Согласно такой схеме подключения генератора к сети дома, он может обеспечить резервное питание при переключении. Переключатель на схеме может быть:

С полностью ручным управлением, перекидной рубильник с двумя или тремя положениями. Третье положение можно использовать при необходимости стабилизировать напряжение, в ситуациях неполного отключения.
С полуавтоматическим управлением, когда используется реле отключения генератора при возобновлении питания от внешней линии. Полуавтоматы, обеспечивающие только пуск генератора, при отключении внешнего питания используются реже.
С полностью автоматическим управлением, когда и старт, и остановка генератора производится в автоматическом режиме.

Собственно говоря, это весь диапазон вариантов как подключить генератор к сети дома, схема приведенная выше универсальна

Но, обратим внимание на то, что данная схема подключения генератора к сети дома не обеспечивает бесперебойного питания нагрузки. Поэтому давайте посмотрим на другую картинку:

Обратим внимание, что это максимально полный вариант обеспечения резервного питания частного дома. Почему полный? Такое подключение генератора к сети загородного дома позволяет:

Обеспечить бесперебойное питание нагрузки;
Обеспечить гарантированное питание нагрузки, даже в условиях длительного отключения (если есть запас топлива для генератора);
Позволяет переключение в ручной режим управления резервом;
Позволяет использовать резервное питание без использования ИБП (полезно в случае запланированных отключений, о которых энергетики обычно сообщают заранее);
Позволяет получить гарантированно стабильное напряжение в случае скачков напряжения во внешней линии.

Кстати, эта схема позволяет защитить потребителя даже от суровых пиков вроде подачи 380В вместо 220. На этой схеме подключения генератора к сети дома, ИБП – источник бесперебойного питания, должен иметь расчётную ёмкость и время поддержания напряжения в зависимости от потребляемой мощности. Чаще всего (что намного дешевле) это расчётная мощность критически важных потребителей. Чтобы обеспечить питание именно важных приборов, придётся изменить схему включения линий в электрическом щитке.

АВР – автоматика ввода резерва может быть в любом исполнении. Наличие в схеме ИБП позволяет сэкономить на полной автоматике. В приведенной схеме подключения генератора к сети дома всё питание осуществляется через ИБП, отсюда и бесперебойность, и гарантированность. Примерно так обеспечивается питание ЦОД (центры обработки данных) с большим количеством серверов, непрерывная работа которых обязательна. Но снижение цен на автоматику и ИБП позволяет и в частном доме получить такое же надёжное энергоснабжение.

Подключение бензогенератора одно и трехфазное

Схема подключения трехфазного генератора электропитания к дому, даче при наличии такой же сети подразумевает аналогичные подключения, как и при однофазной системе. Единственная особенность: надо делать больше соединений, так как в данном случае количество жил проводки увеличенное.

Есть важный нюанс: если применять пускатель, то его контакты предназначены для силовых проводов, их не хватит для катушки, нужно решить, откуда брать питание для нее.

Подключение однофазного генератора к такой же сети не имеет описанной сложности – фаза одна, такой вопрос просто не возникает. При трех фазах — L1, L2 и L3 — все сложнее. Решение вкратце простое: для управляющей цепи допустимо взять любую из фаз, но только одну. Например, если катушка КМ1 питается от L3, то контроль для остальных пускателей, клавиши старт/стоп тоже «вешать» только на нее. Сделать это легко: помечают маркером или запоминают цвет провода с нужной фазой

Несовпадение фазности рассмотрим вкратце, так как это отдельная тема. Подключение трёхфазного бензогенератора на однофазную сеть возможно, например, используют одну из силовых жил и рабочий ноль. Но мощность урезается в 3 раза, а бензина потребляется как обычно. А если развести 3 однофазных подключения может возникнуть перекос фаз. Поэтому применяют и более сложные схемы.

Подключение к трехфазной сети дома генератора однофазного также возможно. Есть много схем, но самая простая такая: параллельное объединение 3 фаз и подсоединение к 1 фазе электростанции. На каждой фазе нагрузка будет распределена равномерно.

Руководство по выбору: однозначно надо покупать трехфазный генератор, если в доме есть потребители одно и трехфазные одновременно, что часто бывает в частном жилье. Обычно на изделии есть розетка на 380 В и на 220 В, то есть им одновременно можно запитывать два типа приборов.

Заземление

Заземлить резервный источник надо обязательно — на корпусе возникает статический заряд. Потребуется соорудить отдельный контур заземления. Идеально, если есть возможность создать полноценную конструкцию, но также подойдет и простой способ. Потребуется металлический стержень 1.5–2 м, болт или хомут (металлический), мягкий медный провод (большого сечения от 4 мм²). Жилу присоединяют хомутом к штырю. Или же приваривают болт и крепят к нему. Стержень вбивают в землю, другой конец провода закрепляют на корпусе генератора.

Итак, представленные схемы помогут пользователю определиться, стоит ли собирать системы автозапуска, покупать АВР или же обойтись ручным запуском.
