Установка варочной панели в столешницу: 5 шагов монтажа, правила и советы

Установка варочной панели: разметка места монтажа

Разметка – это, пожалуй, самый важный этап работ, связанный с установкой варочной панели своими руками, на котором, как ни странно, больше всего нюансов. Судите сами – от того, насколько четко и точно вы сможете разметить, а потом и вырезать отверстие под варочную панель, зависит весь внешний вид кухни. Это как раз тот случай, при котором ошибка в один сантиметр может оказаться непоправимой – всегда нужно помнить о стоимости столешницы. Покупать новую не так уж и дешево. Дело в том, что сама панель должна поместиться четко над тумбой, а запаса по ширине там практически нет.
Разметить посадочное отверстие можно двумя способами – ее можно просто уложить на столешницу, отцентровать на глазок и обвести карандашом, или же пойти путем профессионалов и все рассчитать вплоть до миллиметра. Естественно, лучше выбрать второй вариант решения вопроса, так как в этом случае шансов ошибиться минимум. Делается это следующим образом.

Для начала на столешницу переносятся внутренние границы тумбы, над которой устанавливается варочная панель. По сути, вам придется начертить две параллельные линии, которые вместе с передним и задним краем столешницы образуют прямоугольник.
Потом, проведя диагонали, нужно найти центр этого прямоугольника и построить относительно него систему координат – нарисовать крестик, одна линия которого параллельна переднему краю столешницы, а другая перпендикулярна.
После этого на полученной системе координат нужно отложить габариты врезаемой части варочной панели – их придется замерить. Учесть нужно и небольшой запас, чтобы панель можно было отцентровать в процессе установки.
После того, как размеры будут отложены, через полученные точки проводим четыре линии (две параллельные краю столешницы и две перпендикулярные) и получаем ровненькую прямоугольную фигуру, которая после вырезания превратится в посадочное отверстие.

Теперь дело за малым – вырезать и произвести монтаж варочной панели в отверстие. Об этом и поговорим дальше. Для тех, кто не любит читать и вникать в написанное, прилагаем видеоролик по установке варочной панели в столешницу.

Подключение газовой варочной панели

Для подключения варочной плиты к газовой трубе, потребуется шланг до 2м в длину.

Кроме шланга, потребуется диэлектрическая вставка для газа, которая устанавливается ниже клапана.

К диэлектрической муфте подключаем газовый шланг. Если муфты нет, то подключаем напрямую к клапану на газовой трубе. На обратной стороне панели найдите трубку для отвода газа, присоедените другую часть выше упомянутого шланга к трубке.

В момент монтажа газовой поверхности, лучше соблюдать безопасность, заренее предотвратить утечку газа и вызвать сотрудника Горгаза или Облгаза, чтобы тот проверил процесс подключения, герметичность соединений и сделал заключение по подводке.

Современные газовые поверхности также подключаются к электросети для работы поджига. Как правило это однофазное подключение, для которого подходят все рекомендации указанные выше.

Смотрите видео, как подключить варочную панель и газовую плиту

1 501

В каких случаях снимается встраиваемая варочная панель

Встраиваемая панель обычно снимается в следующих случаях:

Не горит газовая конфорка или слабое пламя – причиной является недостаточная подача кислорода либо переизбыток углерода. Устраняется путем разборки конфорочной единицы, прочищаются воздуховоды, которые обеспечивают пламени достаточный приток кислорода;

Разборка и чистка газорассекателя

Демонтаж встраиваемой варочной панели не составит большого труда. В случае с газовой варочной конструкцией обойтись без привлечения квалифицированного персонала крайне трудно, потому что должны быть соблюдены все меры безопасности СНиП, ППБ и правила электробезопасности.

Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Установка варочной панели своими руками

Современные технологии не стоят на месте. Сегодня стало возможным встраивать варочные панели в кухонные гарнитуры, что качественно сказывается на интерьере кухни и ее функциональности. Врезка варочной панели не замет много времени.

Рядом с каждой стороной ниши нужно высверлить по отверстию, диаметр каждого должен быть от 8 до 10 мм. Следующим шагом будет вырезание ниши и ее внутренняя обработка силиконом. Столешницу устанавливают на нижний уровень гарнитура. Внутреннюю часть панели крепят двусторонний скотч или немного пластилина. Столешницу покрывают силиконом.

Для того чтобы правильно установить варочную панель, следует придерживаться пошаговой инструкции

Поэтапная установка:

Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
Аккуратно произвести вырез ниши при помощи электрлобзика.
Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

Внутреннюю часть среза обрабатывают силиконом. После установки панели можно дополнительно промазать ее силиконом с внешней стороны. Это делают для того, чтобы создать дополнительный гидробарьера, так как крепеж может недостаточно прижаться к столешнице.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.

Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться. Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом

Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Электрические приборы для приготовления пищи

Поскольку речь в данной статье пойдет о подключении мощных электроприборов, требующих специальных условий работы в сети, рассмотрим их основные виды – варочные панели, плиты и духовые шкафы.

Варочные панели

Варочная панель – это современная альтернатива для верней части газовой плиты.

Лучшими из электрических варочных панелей заслуженно считаются стеклокерамические. В продаже можно найти также комбинированные варочные панели, которые включают в себя не только зону электроподогрева, но и газовые конфорки.

Наиболее молодой вид варочных панелей – индукционные. В них нагревательный элемент заменен электромагнитной катушкой.

Достоинства электрических варочных панелей заключаются в их компактности, привлекательном внешним виде, разнообразие моделей и дизайнерских решений. Кроме того, они просты в эксплуатации и допускают возможность установки в стесненных условиях (в частности, над шкафами и ящиками), а также могут эксплуатироваться в постройках, которые не подключены к системе газоснабжения.

Духовые шкафы

Электрические духовые шкафы обеспечивают гораздо более равномерный прогрев блюд, приготовляемых с их помощью, чем электрические духовки. Кроме того, некоторые модификации оснащены функцией микроволновой печи, что позволит сэкономить место на кухне. Электрические духовые шкафы удобны в эксплуатации и просты в регулировке режимов, обычно они оснащены таймером.

Духовой шкаф

Электрические плиты

Электрическая плита совмещает в себе варочную панель и духовой шкаф. От привычной глазу рядового обывателя газовой плиты современная электроплита отличается отсутствием конфорок и наличием вместо них нагреваемого стеклокерамического покрытия.

При очевидных достоинствах описанной выше бытовой техники нельзя отрицать, что далеко не всегда имеет смысл отдавать предпочтение именно ей. С приобретением и установкой энергоемких электрических приборов ваши расходы на потребляемую электрическую энергию существенно возрастут, а сама электрическая сеть вашего жилища может потребовать серьезной модернизации, которая далеко не всегда возможна в условиях многоквартирного жилого дома.

Правила установки

Начнем с того, что вместе с варочной панелью приходит инструкция, как ее установить. В ней все подробно с рисунками схемами показано. Если следовать последовательности монтажа, то данный процесс можно провести с высоким качеством конечного результата. Но есть некоторые моменты, которых в инструкции нет. К примеру, где лучше установить розетку подключения, или как правильно вырезать отверстие под прибор. Поэтому начнем именно с отверстия.

Небольшое отступление по поводу того, что отверстие можно самому и не делать, если мебель делается на заказ. Надо просто мастерам в цеху задать место установки панели и дать им посадочные ее размеры. Но если была куплена готовая кухонная мебель, то отверстие под варочную панель придется делать своими руками.

Итак, для вырезки отверстия в столешнице потребуется дрель и электролобзик. Теперь по этапам.

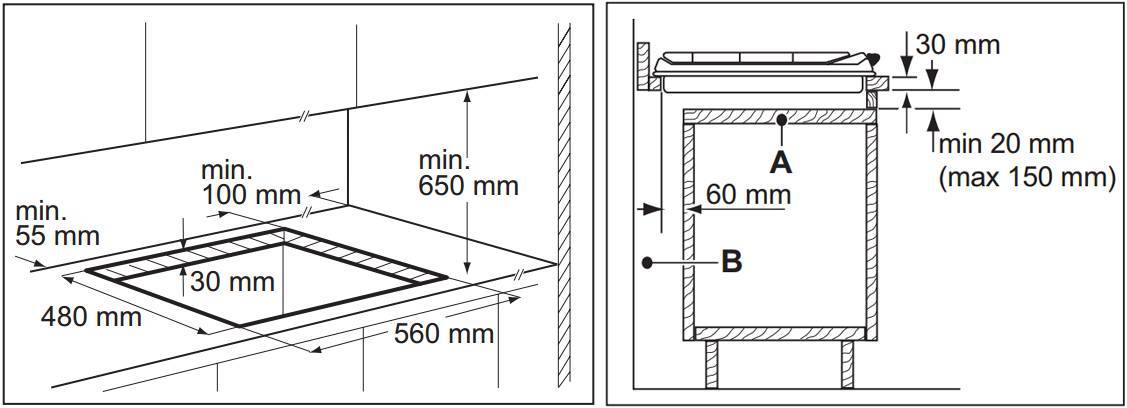

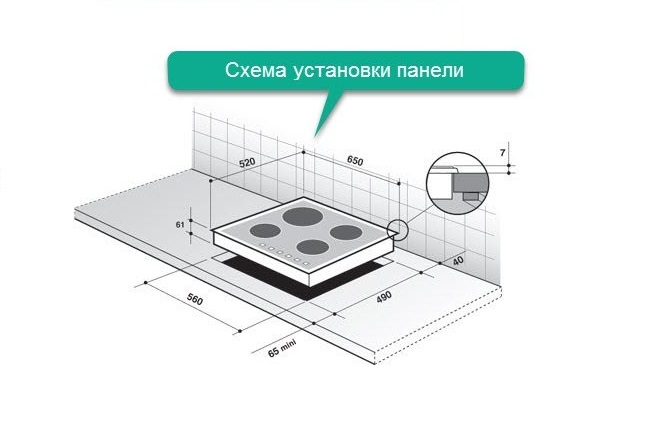

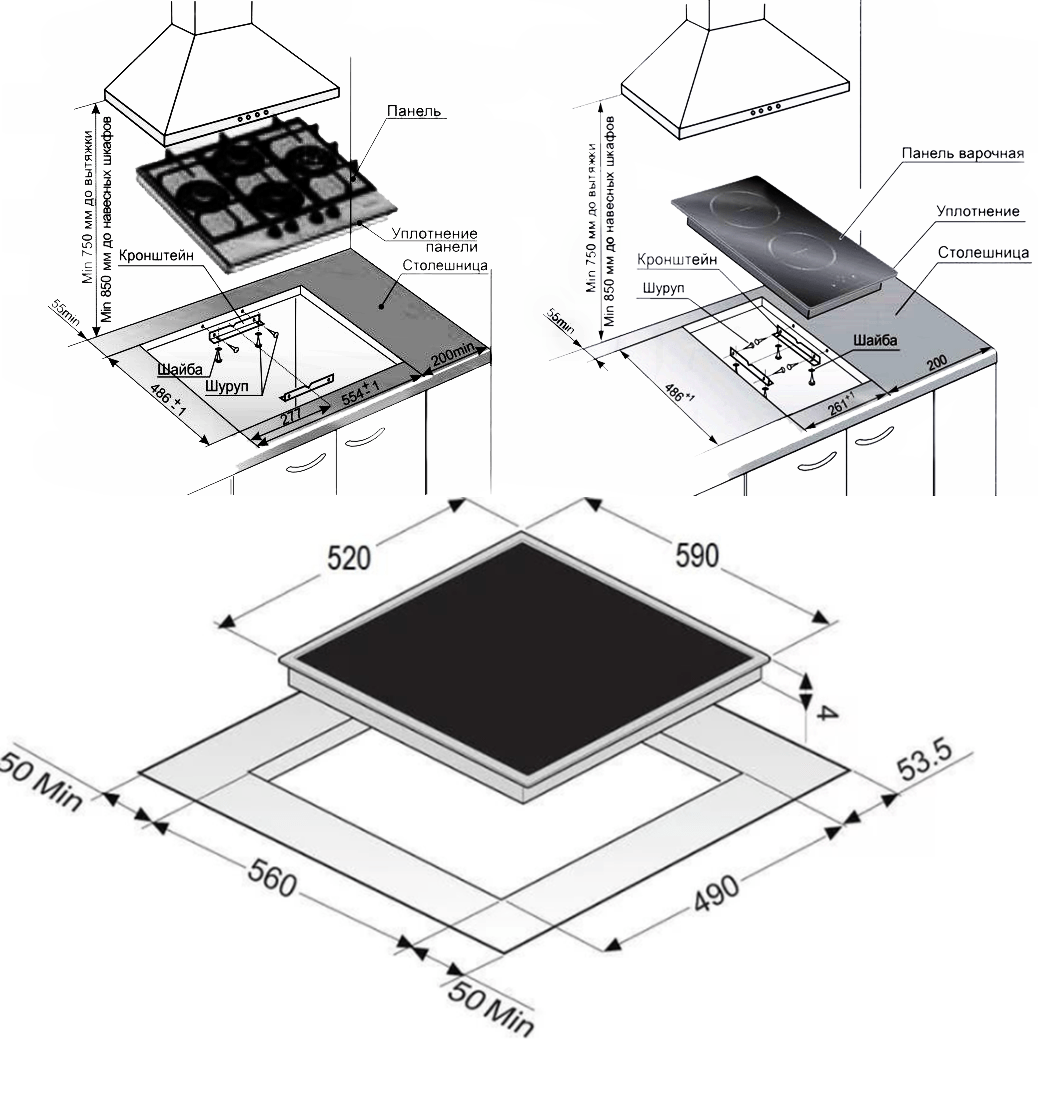

Открываете инструкцию к варочной панели и ищите размеры ее посадочного места. Если не нашли, не беда, можно замерить их рулеткой или линейкой. Теперь данные размеры с припуском 1-2 мм в большую сторону переносятся на столешницу. Некоторые мастера советуют припуск делать больше

Не самая хорошая рекомендация, потому что с большим припуском прибор в отверстие будет просто «гулять», смещаясь из одной стороны в другую. Некоторые производители кухонных приборов в комплектацию добавляют готовый шаблон, изготовленный из картона, который можно взять за основу нанесения разметок отверстия

При нанесении размеров обратите внимание на то, что от краев самой панели до краев столешницы расстояние не должно быть меньше 5 см. Теперь по углам нанесенной фигуры надо дрелью со сверлом диаметром 8-10 мм сделать четыре отверстия

В одно из них вставляется полотно от электролобзика. Оно должно быть мелкозубым по дереву

Сам инструмент надо к поверхности столешницы прижимать плотно. Резка проводится аккуратно, не спеша. Отверстие вырезано. Теперь перед тем как установить варочную панель в столешницу, надо на внутренние торцы отверстия наклеить специальную ленту, которая идет в комплекте к кухонному прибору. Если ленты нет, то ее можно заменить акриловым или силиконовым герметиком. Их основное назначение – защита столешницы от грязи и влаги. Теперь можно провести установку варочной поверхности, вставив ее в вырезанное отверстие. Давить на нее не надо, если прибор свободно в посадочное место не входит. Лучше еще раз промерить стороны посадки, и если одна из них меньше запланированной, то лучше ее подрезать снова. Такое может случиться, если была неправильно нанесена разметка, или неаккуратно был сделан вырез. И последнее – это крепление (фиксация) прибора к столешнице. Сделать это можно при помощи специальных зажимов, которые также приходят в комплекте. У них два отверстия, через один зажим прикрепляется к панели, через другой к столешнице. Все это делается с внутренней стороны напольной тумбы.

Крепление варочной панели к столешнице

Итак, можно сказать, что установка варочной панели в столешницу завершена. Остается лишь ее подключить к питанию током.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление

Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку

Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки

Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Обработка кромки пропиленного отверстия в столешнице

После того как лишняя часть столешницы удалена, необходимо обработать внутреннюю кромку. Сначала её нужно отшлифовать наждачной бумагой, попутно немного сняв верхнюю фаску, которая после резки может быть очень острой.

ФОТО: YouTube.comОбработка внутренней кромки наждачной бумагой

Далее снизу приклеивается малярный скотч для предотвращения попадания клея ПВА на нижние полки. Клей наносится на незащищённую часть столешницы в два слоя с интервалом в 40 минут. Сейчас многие подумают, что быстрее будет нанести слой силикона, однако это не выход. Силикон не впитывается в ДСП, а значит, будет отслаиваться. Получается, что ни о какой защите говорить не стоит.

ФОТО: YouTube.comНа незащищённые части ДСП наносится 2 слоя клея ПВА

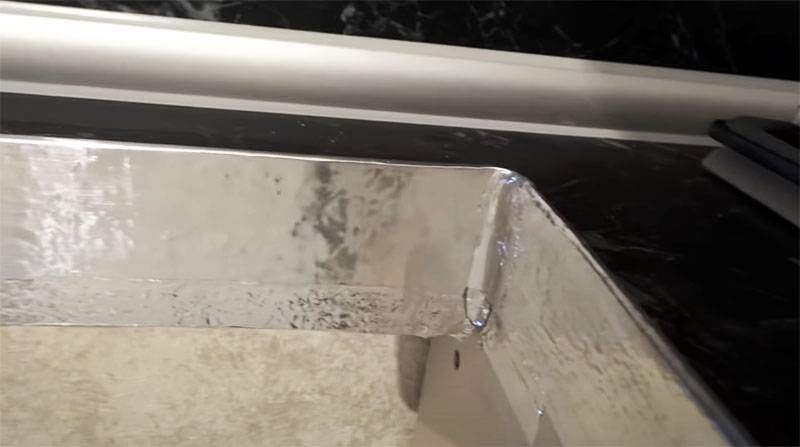

Последний рубеж защиты кромки столешницы – металлизированный скотч. Он наклеивается по всему периметру. В итоге открытых частей ДСП остаться не должно. Конечно, при установке варочной панели на место скотч можно немного повредить фиксирующими скобами, но это уже будет некритично – ПВА будет выполнять работу по защите столешницы.

ФОТО: YouTube.comТорец проклеивается по всему периметру металлизированным скотчем

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

иметь линию заземления;
питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

трехконтактные;
четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

Удаляется защитная крышка с задней части прибора.
Внешний кабель пропускается сквозь крышку.
Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
Расстояние до стены – не менее 130 мм.
Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

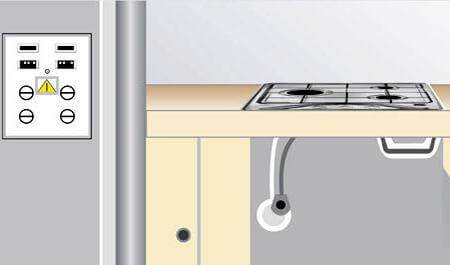

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

На места резьбовых соединений наносится уплотнительная фум-лента.
В газовый шланг вставляются паронитовые прокладки.
Шланг присоединяется к варочной панели и месту подачи газа.
Места соединений проверяются на герметичность при помощи мыльной пены.
Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Герметизируем и уплотняем

Перед установкой необходимо произведите обработку срезов столешницы герметиком из силикона либо нитролаком. Так, вы защитите поверхность столешницы от воды, грязевых пятен, набухания и продлите срок её эксплуатации. Также для установки можно использовать уплотнитель, поскольку он клеится сам и выполняет ту же роль.

Самоклеящийся уплотнитель располагают сверху, края поверхности должны лечь на него. Также для уплотнения вы можете использовать ленту из алюминия, которая, кстати, защищает от температурных колебаний. Если уплотнитель будет высокого качества, то отверстие в столешнице будет служить вам дольше, она не будет нуждаться в ремонте либо замене.

Также монтаж отличается в зависимости от типа панели – бывают газовыми и электрическими, плюс отдельными характеристиками крепления. Детали крепления вы можете закрепить шурупами.

Сегодняшние электрические панели весьма функциональны, при правильном монтаже поверхности они редко выходят из строя, следовательно, продолжительный период они не нуждаются в ремонтных работах. Когда ремонт всё же понадобился, то панель быстро отсоединяется и самостоятельно относится мастеру или же ремонт можно выполнить самостоятельно, благодаря чему вы экономите свои средства на вызов специалиста.

Перед тем как установить варочную панель, положите её на столешницу, переверните и подсоедините провода по схеме. Схему вы можете найти на обратной стороне панели, это делается для вашего удобства. Необходимо учитывать не только её размеры, но толщину

Когда вы устанавливаете и подключает самостоятельно, то проявите внимание. Если неправильно подсоединить провода, то вы не отрегулируете потом конфорки и их величину нагрева. В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка

Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу

В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка. Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу.

При монтаже газовой варочной панели своими руками требуется посмотреть тип крепления. Не забывайте про толщину и размеры варочной панели. Затем её надо установить, выровняв по краю столешницы, а потом закрепить. Как правило, в комплекте идут скобы для крепления, они расположены снизу. Электрический провод включается в розетку.

Для подключения газовой варочной панели своими руками требуется тщательно изучить правила безопасности. Газ перекрывают, после чего подсоединяется варочная панель гибким шлангом к газовой трубе. В гайку в обязательном порядке помещают паронитовую прокладку. После чего включаете газ и конфорки, проверяете соединения шланга, чтобы не было утечек. Для этого нужно намылить все места соединения, если пена не имеет пузырьков, утечек нет, установка произведена правильно. Помимо этого, для проверки применяют газовые анализаторы.

Если делать все правильно, то проблем при установке варочной панели возникнуть не должно. Главное, чтобы вы не спешили и выполняли работу качественно, учитывая все нюансы монтажа.

Обновлено: 20.07.2018

103583

Необходимые инструменты: что потребуется в работе

Ещё никому не стало худо от того, что все инструменты к началу момента монтажа отказались под рукой и в рабочем состоянии. Не обойтись без рулетки, которой осуществляют замеры и угольника. Для выравнивания нужен строительный уровень.

Для проделывания отверстий под провода или шланги нужна дрель. Также приобретают отвёртки, герметик, уплотнитель на самоклеющейся основе, разводные ключи. Если речь идёт о газовом оборудовании, то нужен соответствующий шланг и газовая обмотка.

Разумеется, тип варочной поверхности указывает, какие инструменты требуются, а какие нет, ведь отверстие может уже быть в столешнице, тогда электрический лобзик не нужен, достаточно демонтировать старую панель.

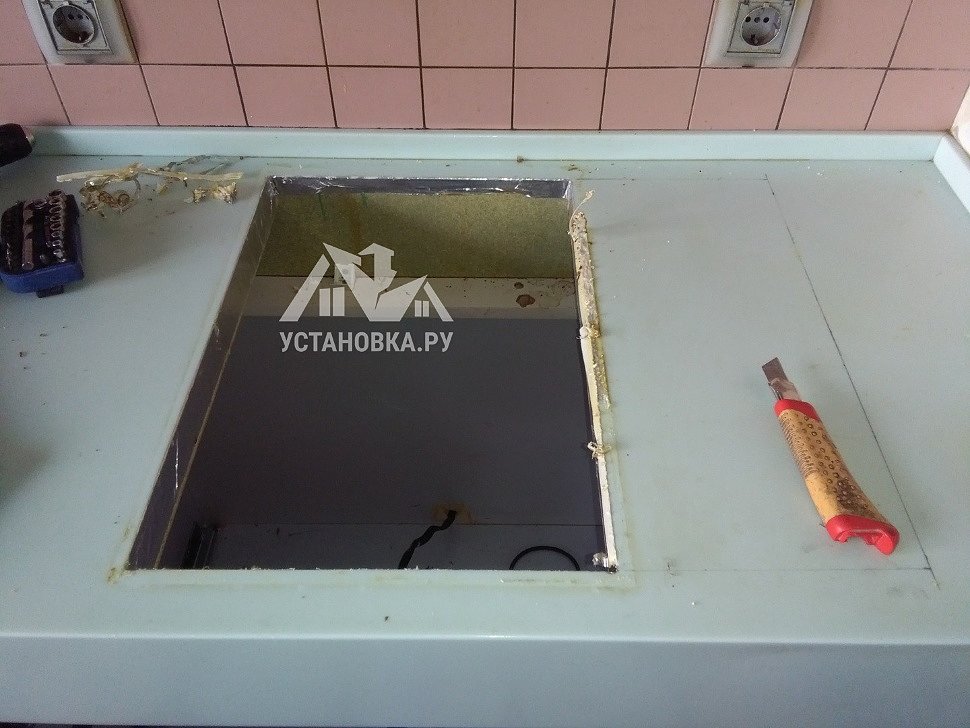

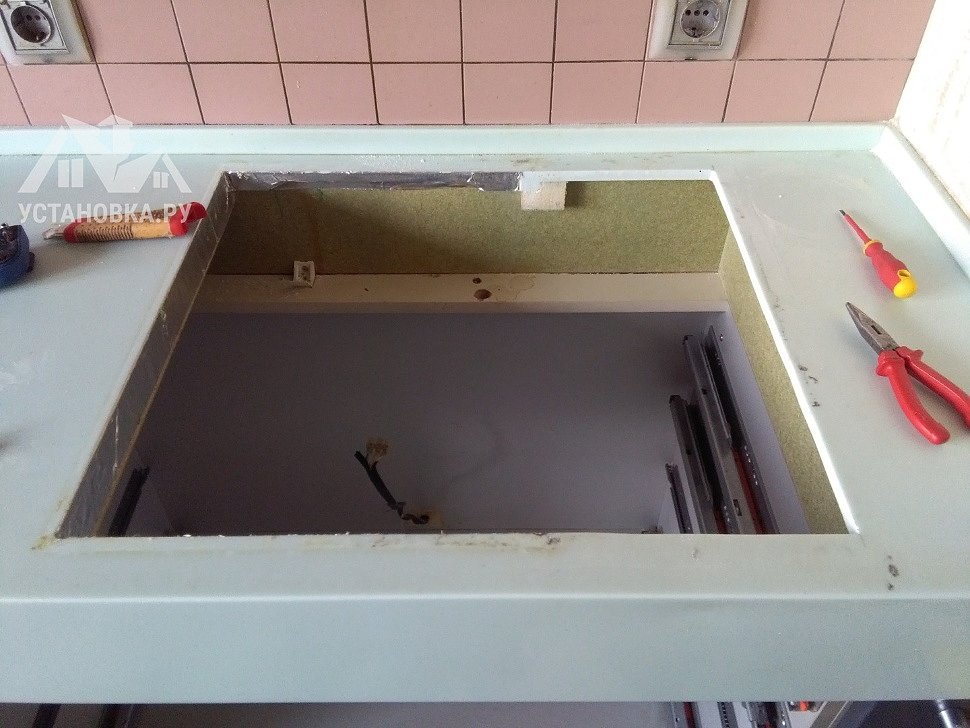

Вырезаем отверстие

Выпиливают отверстие под варочную панель электрическим лобзиком или фрезерной машинкой. Для лобзика используют насадку с мелкими зубцами. Так как мы указали ту часть, которая нужно вырезать, то и двигаются инструментом только по внутренней части обведённого прямоугольника.

В углах нужно поработать дрелью со сверлом в 8 или 10 мм, сделав отверстия. Их и прямые доводят до ума шлифмашинкой. Корпус инструмента плотно фиксируется на столешнице!

Если врезку решено осуществить дрелью, то сначала делают отверстия внутри прямоугольника, делая их очень часто. Выемки выглядят грубо, потому для их выравнивания пользуются рашпилем. Можно взять пилку по дереву.

Подключение варочной панели к трехфазной сети 380В

Чтобы подключить технику к трехфазной сети 380В, потребуется кабель с 5 проводами. Здесь же три жилы фазы, одна жила заземления и одна жила под ноль. При подключении панели к сети нужно действовать в такой последовательности: 1. Фазные провода кабеля (черный, коричневый, белый) заводим под клеммы «1», «2», «3». Порядок подключения по цвету здесь не играет особой роли, то есть, какой цвет вы подключите первым и какой фазной жилой закончите – никак не повлияет на работоспособность техники. 2. Скобой соединяем клеммы №4 и №5. Туда же под скобу заводим провод для нуля (обычно голубой/синий). 3. Желто-зеленый провод кабеля присоединяем к клемме со значком PE (заземление). Затем подключаем кабель к вилке.

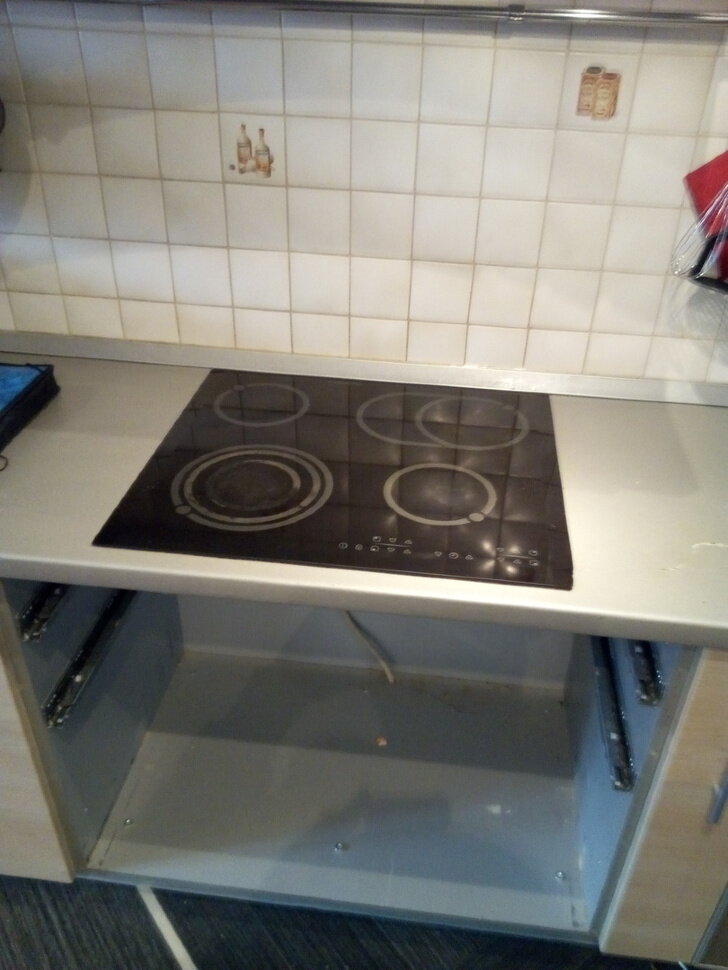

Монтаж варочной панели 380В дома — фото

Установка электрической варочной панели: крепление и подключение

Чтобы проще было понять, как выполняется установка варочной поверхности в отверстие столешницы, представим ее в виде последовательности выполнения работ – так сказать, в виде небольшой, но понятной инструкции по установке варочной панели.

Для начала подсоединяем к панели газовый шланг – потом это делать будет крайне неудобно. В накидную гайку на шланге вставляем паранитовую прокладку и капитально привинчиваем ее к резьбовому патрубку, находящемуся снизу варочной панели. Чтобы соединение было более надежным, паронитовую прокладку можно даже слегка смазать солидолом.
Теперь берем уплотнительную ленту – как правило, она поставляется в комплекте с варочной поверхностью. Она имеет самоклеющуюся основу – постепенно отдираем защитную бумагу и приклеиваем уплотнитель по всему периметру отверстия с лицевой стороны столешницы. Приклеиваем цельным куском – в углах просто делаем повороты, а не разрезаем ленту. При соединении двух концов стыкуем ленту очень плотно – без зазора.
Устанавливаем варочную поверхность в отверстие и центруем ее так, чтобы на лицевой стороне столешницы она смотрелась ровно. После этого залезаем под низ столешницы и в четырех ее углах привинчиваем саморезами специальные пластины – затягиваем туго, так, чтобы между столешницей и варочной поверхностью не было ни малейшей щели.
Берем острый строительный нож и выдавленную сверху прокладку аккуратно срезаем.
Теперь подсоединяем второй конец газового шланга к трубе – на ее конце обязательно должен стоять отсекающий краник с желтой ручкой. Помните, что работы по замене газовых кранов – это приоритет газовых хозяйств, поэтому меняя кран самостоятельно, нужно как минимум делать все правильно, иначе без штрафа дело не обойдется.
И последний этап работ, связанный с решением вопроса, как установить встраиваемую варочную панель, это ее подключение к сети электропитания. Производится оно через обыкновенную влагозащищенную розетку, об установке которой нужно позаботиться заранее. Если речь идет о газовой варочной поверхности, то никаких дополнительных элементов индивидуальной защиты, в виде УЗО или автоматических выключателей, здесь не потребуется. Если же говорить об электрической варочной панели, то ее установку или, по крайней мере, ее подключение к электрической проводке, лучше доверить профессионалам.

В принципе, все. Точно таким же способом монтируется электрическая варочная поверхность. Единственное исключение – это отсутствие в ней газового шлага. Могут быть, конечно, и другие нюансы – например, если говорить о зависимой от духового шкафа варочной панели, то здесь процесс монтажа выглядит несколько иначе. Для начала устанавливают духовой шкаф, а потом и панель, которая подсоединяется уже непосредственно к самой духовке.

В принципе, все. Теперь судите сами – сложная эта работа или нет. Справитесь вы с ней самостоятельно или, быть может, обратитесь к специалистам. Вообще, исходя из опыта, могу сказать, что большинство людей, которые задаются вопросом, как выполняется установка варочной панели своими руками, справляются с этой работой легко. По сути, она не сложная, и все, что нужно для успешного завершения дела, это четко соблюдать все тонкости и нюансы.
