Красивые ворота и калитки для частных домов

Основы самостоятельного изготовления

Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.

Материалы и инструменты

Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.

Каркас

Чертеж каркаса с размерами

Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.

Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.

Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.

Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.

Обшивка

Обшивка готовой конструкции профнастилом

Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.

Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.

Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.

Деревянный материал

Самыми красивыми распашными воротами являются те модели, которые выполнены из натурального компонента, в частности хорошей древесины. Деревянные ворота, установленные на загородном участке – это самый популярный выбор среди покупателей.

Почему именно они? Ну, потому что, есть ряд причин, которые выгодно выделяют дерево среди других материалов. К таковым можно отнести:

  • Дерево – это экологически чистый продукт;
  • Такие ворота не так тяжелы как, например, металлические, поэтому их можно установить самому без помощи опытных специалистов;
  • Лёгкий монтаж изделия;
  • Во время установочных работ можно обойтись обычными рабочими инструментами.

Также такие ворота иногда требуют определённых процедур, которые помогают сохранить их в рабочем состоянии. В частности это:

  • Периодическое подкрашивание;
  • Профилактические работы;
  • Обработка древесины специальными антисептическими жидкостями.

Конструкции ворот и их особенности

Оборудуя заезд на дачу, многие владельцы часто задаются вопросом о том, какие ворота им лучше поставить. Если раньше выбор был невелик, все довольствовались распашными моделями, то сейчас все изменилось, разновидностей стало намного больше. Выбирая наиболее подходящий вариант, следует помнить, что конструкция должна быть удобной в эксплуатации, надежно запирать двор, обеспечивать проезд не только легковым, но и грузовым автомобилям. Среди основных видов можно выделить два основных:

Распашные. В свою очередь, они разделяются по следующим признакам:

  1. По количеству створок – одностворчатые, двухстворчатые.
  2. По внешнему оформлению – односторонние, двухсторонние. В первом случае конструкция украшается только с лицевой стороны, во втором — с обеих сторон.
  3. По наличию калитки – глухие, с входной дверью, расположенной на одной из створок, или отдельно с одной из сторон.
  4. По способу открытия – ручные (механические), управляемые автоматикой.

Откатные. Существует несколько разновидностей этих сооружений:

  1. подвесные;
  2. рельсовые;
  3. консольные;
  4. телескопические.

Ворота распашного типа

Этот классический вариант наиболее распространен. Распашные модели состоят из одной или двух створок, зафиксированных на стойках. Они могут открываться как внутрь, так и наружу в зависимости от способа приварки петель. Надежность и практичность конструкции проверена не годами, а тысячелетиями. Она пользуется большой популярностью.

Створки состоят из металлического каркаса, зашитого профнастилом. Благодаря легкому весу, они оказывают минимальную нагрузку на опоры. Для их фиксации в закрытом состоянии используется засов, в открытом положении – пружинные фиксаторы, крючки с петлями, упоры. Чтобы предотвратить провисание подвижных частей, столбы необходимо устанавливать на хорошо заглубленный, массивный фундамент.

Эта самая простая и удобная система имеет ряд существенных преимуществ:

  • невысокая стоимость, что делает устройство доступным для всех;
  • универсальность, ее можно установить на любую ограду, помещение;
  • долговечность;
  • большое разнообразие конструкций;
  • простой монтаж, выполнить который под силу большинству владельцев собственного участка.

Недостатки:

  • при неправильном бетонировании основания для столба, недостаточной глубине фундамента, опора со временем может перекоситься;
  • легкие элементы, обшитые профлистом, сложно открывать при сильном ветре;
  • для открытия подвижных частей потребуется свободное пространство перед ними;
  • в зимнее время придется регулярно чистить снег.

Откатные ворота

Откатные конструкции – хорошая альтернатива классическим распашным моделям. Они характеризуются более сложным устройством, но выглядят очень эффектно. Состоят из полотна, направляющих и роликов. Выделяют одностворчатые и двустворчатые варианты. Их принцип действия заключается в движении створок вдоль забора. Это обстоятельство является главной их особенностью. К основным преимуществам ворот можно отнести:

  • привлекательный внешний вид;
  • компактность;
  • для их открытия не требуется свободное пространство перед ними;
  • хорошо выдерживают ветровые нагрузки;
  • не мешают заезду любого автотранспорта;
  • они не провисают.

Из недостатков можно выделить:

  • по сравнению с распашными моделями, стоят дороже;
  • более сложные монтажные работы;
  • для установки опорных столбов требуется хорошо забетонированное основание;
  • установка возможна только при наличии свободного места вдоль забора;
  • роликовые опоры необходимо регулярно очищать от мусора, зимой от снега.

Распашные ворота

Это классика въездных ворот: распашные ворота делали еще столетия назад. С веками их конструкция особенно не изменилась, а достоинства и  недостатки остались прежними.

Как и много столетий назад, они фиксируются к ограждению петлями. Единственное: петли, под влиянием развития техники, сейчас применяют подшипниковые, благодаря чему ворота ходят исключительно мягко и при полном отсутствии петельного скрипа.

Преимущества распашных ворот

  • несложный монтаж;
  • возможность сделать калитку;
  • можно выбрать практически любую форму и красиво вписать ворота в общий дизайн участка.

Недостатки распашных ворот

  • «съедают» много места на участке. Можно сделать такие ворота открывающимися наружу, но автоматические распашные ворота в подавляющем большинстве случаев открываются створками вовнутрь участка;
  • требуют постоянной очистки зоны своего действия от снега и льда.

У меня сейчас старые распашные. Зимой утомился  долбить снег и лед, чтобы их открыть. Сейчас планирую исключительно откатные, причем без верхней балки, чтобы грузовик проходил. И без нижних колесиков — тогда и снег почти не надо чистить.

Распашные ворота подходят большим участкам,  размеры которых позволят распахнуть ворота, без неудобств въехать, поставить машину и без препятствий закрыть створки.

Конструктивно распашные ворота делятся на:

  • двустворчатые;
  • одностворчатые. Одностворчатые ворота подходят узким и длинным участкам.

На схеме ниже показано устройство распашных ворот. Конструкция состоит из:

  1. Опорных столбов;
  2. Каркаса створок;
  3. Заполнителя створок (дерево, профнастил, сэндвич-панели, тонкая листовая сталь и т.п.)
  4. Петель;
  5. Ребер жесткости и раскосов;
  6. Стопора, задвижки (для фиксации ворот), замка.
  7. Дополнительно может быть установлен механизм автоматического открытия.

Чтобы опорные столбы не расшатывались и створки не провисали, их устанавливают в довольно основательный заглубленный фундамент.

Нельзя делать створки распашных ворот из тяжелого металла, чтобы не увеличивать нагрузку на опорные столбы и петли.

Пользоваться распашными воротами будет удобнее, если установить фиксаторы:

  • внизу, в центре проема ворот — чтобы ворота оставались в закрытом положении.
  • пружинные фиксаторы, которые не позволят распахнутым створкам самопроизвольно закрыться.

Надо предусмотреть защиту от самопроизвольного открывания-закрывания, чтобы машинку не помять или палец не прищемить.

Петли – важная составляющая конструкции распашных ворот. Если их установить правильно, конструкция будет прочной и прослужит долго. Как можно разместить петли на створках, показано на схеме ниже, но, в любом случае, потребуется не менее четырех петель с диаметром стержня 12 мм и более.

  • чтобы крепление петли было прочным, к створкам и столбам нужно приварить пластину толщиной 5-6 мм;
  • между опорными столбами и створками ворот должен оставаться зазор шириной 5 -15 мм;
  • петли нужно приваривать в противоположном направлении – тогда створки не будут сниматься с  них.

Ворота хотел распашные, с возможностью впоследствии установить привод, чтобы открывались без проблем круглый год. И без верхней перемычки.

Ворота и калитка стоят на общем ленточном фундаменте, на нем – три кирпичных столба с внутренним армированием. Сделаны они из профтрубы с деревянной обшивкой.

Принцип неоднократно описан на форуме. Варим сплошную конструкцию, потом разрезаем на две отдельные створки.

Классификация по способу открывания

Бывают двух видов. Каждый из них разберем подробнее.

Автоматические

За счет удобства использования автоматическую систему управления часто выбирают владельцы загородных домов. Для регулирования работы хозяину даже не придется выходить из дома или машины. Открытие, закрытие происходит нажатием клавиши на пульте дистанционного управления. При отключении электроэнергии ворота открываются обычным ключом.

Автоматика может устанавливаться на раздвижных, распашных вариантах. Калитку монтируют рядом.

В модифицированных моделях вмонтированы датчики, которые реагируют на сигнал машины, и не требуется никаких нажатий.

Автоматика позволяет пользоваться воротами вне зависимости от погодных условий. Все модели имеют стильный и интересный дизайн, который каждый хозяин подбирает по вкусу.

Минусы ‒ высокие цены и вероятность подделки.

С механическим приводом

Такие конструкции подразумевают ручное открытие ключом или поворотом специального запора. Зачастую применяются для распашных ворот. Запор покупают вместе с основной конструкцией или делают на заказ.

Выделяют два популярных типа механических запоров:

  1. Вертикальный. Задвижной механизм дает надежную фиксацию. Запор с рукояткой размещается между нескольких металлических прутьев.
  2. Горизонтальный или щеколда. Более популярный тип. Подходит для любых ворот. Между металлических прутьев размещается выдвижной запор в горизонтальном положении.

В продаже есть разные типы механических замков, которые подойдут на ворота:

  • винтовые;
  • ригельные;
  • пазовые.

Подобные запоры оснащаются накладным механизмом, который монтируется к раме, внизу входит в основание.

Это интересно: Инструкция по укладке профнастила на крышу (видео)

Виды

На сегодняшний день существуют несколько разновидностей ворот с калиткой:

  • распашные;
  • раздвижные;
  • откатные;
  • подъемные;
  • механические;
  • комбинированные.

Наиболее востребованными и актуальными считаются раздвижные и распашные варианты, которые пользуются у жильцов частных домов наибольшей популярностью. Их конструкции привычны всем и не требуют излишних затрат при монтаже. У каждой разновидности имеются свои положительные и отрицательные стороны.

Распашные

Такие разновидности никогда не выходят из моды, их можно приобрести для ограждения любого усадебного или дачного участка. Конструкция считается простой, практичной и износостойкой, она долговечна и не потребует основательного подхода к установке. Данные ворота состоят из двух основных створок, которые при помощи специальных петель прикрепляются к столбам. Конструкция имеет массу преимуществ, она проверена временем.

Калитки в распашные ворота устанавливают редко: чаще их фиксируют рядом с ними. Недостатком распашных конструкций является тот факт, что такие ворота требуют наличия свободного пространства и площади для открытия. Если погодные условия в месте проживания суровы, нужно обязательно позаботиться о том, чтобы стопоры ворот были максимально надежными. Иначе при сильном ветре некачественно закрепленные створки могут повредить въезжающую во двор машину.

Раздвижные

Их главная особенность и преимущество по сравнению с распашными вариантами заключаются в том, что для их установки и открытия не требуется большая площадь. Калитка может быть врезана непосредственно в ворота или установлена рядом с ними. Для установки многие жильцы пользуются услугами профессионалов: монтаж может быть довольно затруднительным. Раздвижные конструкции представлены в широком ассортименте. Их продают в готовом виде, также они могут быть выполнены на заказ по индивидуальным измерениям.

Металлические варианты подвержены появлению коррозии. В любую конструкцию ворот можно врезать калитку, что будет смотреться оригинально. Однако нередко жильцы дома устанавливают ее отдельно для наибольшего удобства. Если калитку грамотно установить рядом с конструкцией ворот, можно получить гармоничный внешний вид.

Автоматические

Большой популярностью на сегодняшний день пользуются автоматические разновидности. Изделия такого типа весьма удобные. Их можно открывать, находясь, например, в машине. Стоит лишь нажать кнопку на пульте. Современные технологии позволяют оборудовать варианты такого типа специальными датчиками.

Ворота будут самостоятельно открываться, когда хозяин будет к ним подъезжать. Считается, что электропривод устанавливается только на раздвижные варианты. Что касается установки такой системы на распашные ворота, она считается менее востребованной из-за высокой стоимости. К автоматическим воротам зачастую подбирают стандартные калитки, не врезающиеся в них.

Фундамент

Главная цель опорного основания – надежная фиксация всех составляющих элементов ворот. Как правило, фундамент представлен армированным прямоугольным бетонным блоком, размещенным по периметру предполагаемой установки возводимой конструкции. В нашем случае, заливка бетоном осуществляется в стороне от линии проезда, на внутренней придомовой территории. При варианте изготовления распашных ворот фундамент должен располагаться в сторону открывания створок для уменьшения нагрузок на петли в распахнутом состоянии.

Особенно остро встает вопрос качественной заливки бетонного основания при изготовлении ворот из металла, поскольку оно обеспечивает равномерное распределение давления металлических изделий на почву, предохраняя всю конструкцию от усадки и перекосов.

Фундамент для откатных ворот

Приступая к выполнению работ по обустройству этого элемента, следует ясно понимать, что какого качества будет фундамент, такое будет и функционирование ворот. При возведении массивных объектов рациональнее всего подготавливать глубинные основания, для небольших конструкций – облегченные опоры.

Отталкиваясь от приведенных выше рекомендаций, каждый владелец загородного участка сможет с легкостью подобрать наиболее подходящий для него вариант изготовления ворот и в кротчайшие сроки его реализовать. Любая выполненная собственноручно работа позволяет не только существенно сократить расходы на строительство того или иного объекта, но и четко представлять структуру каждого связующего компонента, что впоследствии значительно упростит возможные процессы обслуживания и ремонта.

Ворота и калитка для частного дома: выбор материала

Большинство людей уверенно в том, что для ворот и калитки необходимо использовать только металл, так как это классический и надежный вариант. Однако, на данный момент популярны и другие материалы, представленные ниже.

Древесина – зачастую ее используют для производства ворот совмещенных с калиткой. Деревянная конструкция имеет ряд достоинств:

  • Экологически чистый и безопасный материал.
  • Легкий и быстрый монтаж, провести который можно своими руками.
  • Изысканный внешний вид, который можно улучшить с помощью резьбы.

Что касается недостатков, то они очевидны, ведь дерево нуждается в постоянной обработке специальными средствами, регулярном окрашивании и тщательном уходе. В противном случае материал быстро станет непригодным и придется проводить замену конструкции.

Профнастил – классический вариант, в основе которого лежит оцинкованный стальной лист. Ворота и калитка из профилированного листа отличаются устойчивостью к внешним факторам и длительным сроком службы. Кроме этого специалисты выделяют и другие достоинства материала:

  • Большая цветовая гамма.
  • Доступная стоимость.
  • Долговечность, износоустойчивость.
  • Устойчивость к механическим повреждениям и погодным условиям.
  • Простота ухода и обслуживания.

Разновидностью профилированного листа считается евроштакетник, который внешне напоминает деревянный забор. На самом же деле это профилированные полотна со специальным защитно-декоративным полимерным покрытием, имеющие современный и эстетичный внешний вид.

Для того чтобы сделать ворота и калитку более привлекательными и оригинальными используют художественную ковку. Ворота и калитка с металлической ковкой – это шедевр, имеющий шикарный внешний вид, а единственный недостаток – это стоимость на такую конструкцию и выполнение работ.

Достоинства ковки для создания ворот и калитки:

Что касается недостатков, то помимо большой цены следует выделить еще один негативный момент – кованое ограждение не желательно использовать в чистом виде, так как через него все видно. Исправить это можно комбинируя ковку с деревом или профнастилом, но это повлечет за собой дополнительные финансовые расходы.

Планировка и чертеж конструкции

Чертеж конструкции со встроенной калиткой

Важно! Перед выбором уличных ворот с калитками для их установки на своем дворе обязательно нужно сначала составить чертеж и все спланировать. На чертеже следует учитывать следующие нюансы:

На чертеже следует учитывать следующие нюансы:

Ширину

При определении ширины принимают во внимание размеры своего автомобиля и того транспорта, который приезжает в гости. Размеры машин у всех разные

Лучший вариант — использовать стандартные размеры легкового автомобиля и приплюсовать к ним еще один метр. Подавляющее большинство легковых машин проедут в такие ворота.

Размеры вместе со встроенной калиткой. Поскольку калитка является составной частью, нужно определиться с ее размерами и видом. Размеры нужно заносить на чертеж, при этом не забывать о создании порожка.

Конструкцию уличных ворот. Разновидностей много: распашные, откатные, подъемные и прочие. Эти вопросы важны, поскольку каждая разновидность нуждается в определенной площади. К тому же для того или иного типа вместе с калиткой нужно обязательно создать условия.

Материалы для изготовления и их стоимость. Два этих аспекта оказывают друг на друга непосредственное влияние. За небольшие деньги не удастся купить материалы высокого качества и, следовательно, недорогие ворота будут недолговечными. Поэтому нужно все продумать, прежде чем окончательно решить, какой материал использовать для изготовления.

Рекомендации по выбору ворот

Обустраивая въезд и вход во двор, нужно создать чертеж, определиться с местом расположения калитки.

Также следует выбрать вид ворот: глухие воротные системы прячут двор от посторонних глаз, а решетчатые не несут большой нагрузки на опоры.

Что касается калитки, лучше ее размещать отдельно. Тогда в ее конструкции не будет порога, через который нужно переступать. Кроме того, автономное изделие не добавляет лишний вес створкам.

Встроенные калитки также имеют свои преимущества. Они не занимают лишнего места, что актуально, если в семье есть габаритный автотранспорт.

Выбирая воротные системы следует учитывать такие нюансы:

Тип ворот – на больших участках можно установить любую модель. Если место ограничено, следует присмотреться к одностворчатым откатным вариантам.

Размер – ворота с калиткой должны обеспечить свободный выезд машины из двора, при этом не мешать движению транспорта на улице.

Качество материалов – сырье для металлических ворот должно соответствовать ГОСТ. В деревянных вариациях полотен допускается использовать только сухую древесину.

Датчики – автоматические воротные системы открывания лучше дополнительно оснастить датчиками распознавания посторонних предметов. Они исключат вероятность нанесения вреда человеку или повреждения автомобиля.

Звуковое и световое сопровождение – такими опциями следует оборудовать автоматические воротные системы, размещенные на территориях с плохим освещением.

Чтобы ворота с калиткой служили долго, они должны быть изготовлены из качественных материалов.

Большую роль играет также правильность установки. Если нет навыков и необходимого оборудования, монтажные работы лучше поручить профессионалам.

Фотоотчет об изготовлении и установке ворот

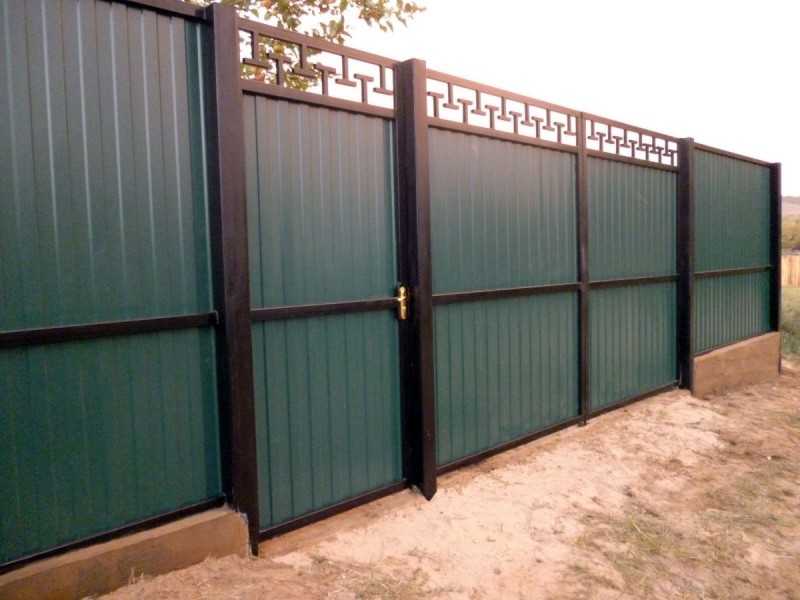

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

Точно также прихватываем трубу по низу.

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Автоматизация воротных систем

Многие домовладельцы считают, что автоматикой оснащают только раздвижные воротные конструкции.

Однако установить автоматический механизм открывания можно практически на любой тип ворот.

Автоматика распашных ворот представлена в виде рычажного, а также линейного привода. Последний имеет вид продолговатого короба, внутри которого размещен винт, приводящий в работу редуктор. Корпус должен быть изготовлен из металла. Поверхность его окрашивают краской с порошковым напылением.

Мощность линейного электропривода подбирается под параметры ворот. Электродвигатель монтируют на опору.

В монтаже разных моделей линейных электроприводов есть свои нюансы. Поэтому подключение устройства производят строго по инструкции. В дождь и снег установочные работы производить запрещено.

Рычажные двигатели имеют в конструкции два рычага: один конец каждого из них подключен к полотну, а второй – к мотору.

В корпусе прибора расположен планетарный редуктор. Функционирование изделия осуществляется по принципу независимых рычагов.

Откатные ворота обычно оснащаются приводами, имеющими в конструкции металлическую шестерню. Она и запускает механизм. На створке размещается зубчатая направляющая, перемещающая полотно.

Автоматические приводы улучшают комфорт пользования воротными системами, ведь водителю не нужно покидать машину, чтобы открыть/закрыть ворота. Автоматика может срабатывать благодаря датчикам движения или с помощью специального пульта управления – это зависит от модели устройства. При отключенном электричестве открыть замок на створках можно обычным ключом.

Если проектируются новые ворота с автоматическим управлением, желательно калитку размещать отдельно.

Виды ворот

Тип конструкции устройства ворот — еще один важнейший вопрос. Вне зависимости от того, какой выбирается материал, есть четыре основных вида ворот.

  1. Распашные ворота для дачи — самый популярный вид конструкции, при котором одна или две створки распахиваются наружу. Калитка, как правило, всегда имеет конструкцию распашной.
  2. Раздвижная конструкция, когда ворота перемещаются вдоль поверхности забора, открывая или закрывая проезд.
  3. Рулонные или роллетные ворота сворачиваются на манер рулона при открывании.
  4. Секционные ворота убираются снизу вверх секция за секцией.

У каждого типа конструкции есть свои плюсы и минусы, поэтому следует поговорить о них более подробно.

Распашная конструкция

Популярность этого типа ворот весьма высока.

Чертеж устройства автоматических распашных ворот

  • Простота устройства. Соорудить распашные ворота для дачи может даже непрофессионал в сфере строительства;
  • Дешевизна. Возможность проведения монтажа своими руками может значительно снизить издержки по возведению ворот;
  • Универсальность. Установить подобную конструкцию можно практически в любом месте;
  • Длительность срока эксплуатации. Конструкция распашных ворот проста и надежна;
  • Вариативность. Для подобной конструкции можно выбрать практически любой материал.

Из минусов можно отметить, что распашные ворота для дачи — все-таки самая массивная конструкция, а для открывания ворот будет нужна площадка перед ними в несколько квадратных метров. Эту территорию нужно будет постоянно очищать от снега, листьев и прочего мусора. Чтобы навесить распашные ворота для дачи, на опорах закрепляют мощные петли, к которым крепят основной материал изготовления ворот.

Фото и чертеж петель для ворот

Желательно предусмотреть какое-либо решение и для предотвращения самовольного закрывания створок, так как нередки ситуации, когда при порыве ветра ворота самостоятельно захлопываются. Это может нанести существенный ущерб автомобилю и даже здоровью стоящих рядом людей.

Раздвижная конструкция

Раздвижные или откатные ворота гораздо реже можно встретить в частном секторе на просторах нашей Родины. Главное достоинство раздвижных ворот — экономия пространства. Для открывания и закрывания ворот такой конструкции нужно лишь около 30 см от забора вдоль самого ограждения. При открывании раздвижные ворота отъезжают в сторону параллельно поверхности забора.

Подробная схема устройства откатных ворот

Смонтировать откатные ворота самостоятельно

Роллетные ворота

Рулонные или роллетные ворота для дачи используются редко. Подобный механизм обычно применяют на входной группе в гаражах. В качестве материала не могут браться профнастил или кованый металл, обычно это некое полотно из небольших секций из пластика или металлопластика. Конструкция по своему типу напоминает рольставни на окнах или дверях. Это достаточно недорогой вариант для ворот, но и сломаться такая легкая конструкция может гораздо быстрее.

Так выглядят роллетные ворота для дома

Секционные ворота

Секционные ворота состоят, как правило, из нескольких сэндвич-панелей, которые при открывании перемещаются из вертикальной — в горизонтальную плоскость. Для их обустройства нужен навес или оборудованный вход в гараж. Секции работают на специальных пружинках.

Обычно такую конструкцию устанавливают не как ворота для дачи, а на складских или других промышленных объектах, так как стоимость их достаточно высока. Возможность автоматизации позволяет использовать конструкции с большим комфортом.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Можно выделить такие способы установки:

  • забивание;
  • бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.
Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить

При этом обращайте внимание на вертикальность стойки.

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.
Второй способ установки – это бетонирование.

Армирование не проводят. Понадобится арматурный стакан. Этапы проведения рабочего процесса для красивых самодельных ворот выглядят так:

пробуривание. Диаметр составляет около 200 – 250 мм, глубина – около 1,9 мм;
подготовьте песок и щебень, они понадобятся для засыпания на дно ямы. Следует тщательно утрамбовать компоненты, каждый слой должен составлять около 100 мм;
на подушку из песка и гравия устанавливается непосредственно столб;
стоит вокруг его области залить раствор

До того момента, пока он не застынет важно установить столб вертикальным образом. Используйте подпорки в качестве фиксаторов.

Можно применять для установки арматурную конструкцию. В этом случае монтажные работы проходят таким же образом, что и без использования арматуры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Домашний мастер
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
