Об эксплуатационных характеристиках и сферах применения
Конструкция квадратного стояка является замкнутым профилем, для формирования которого используется металлическая полоса. От особенностей конструкции, материала изготовления зависят качественные характеристики, проявляющиеся во время эксплуатации изделий.Такая продукция отличается:
- повышенной стойкостью к изгибам и кручению;
- прочностью;
- надежностью;
- небольшой массой;
- долгим сроком эксплуатации.
Сегодня трудно представить человеческую деятельность без квадратных стояков. Они нашли широкое применение в разных сферах.
Профиля являются основой современного промышленного и бытового строительства. Реконструируя старые строительные объекты и сооружая новые, используются детали квадратных сечений для создания кровельных каркасов, перекрытий.
Без них нельзя представить функционирование:
- мебельной промышленности (полки, стеллажи, стулья, столы, шкафы);
- механизмов машиностроительной отрасли;
- сельского хозяйства (навесы, гаражи, подсобные помещения, животноводческие фермы);
- рекламного бизнеса, иных направлений жизнедеятельности человека.
В сравнении с аналогами круглого сечения, квадратные и прямоугольные профиля после высоких нагрузок изгибаются. Причем, после прекращения действия нагрузки, стояк занимает исходное положение. В этом заключается их прочность и надежность.
Круглые же изделия, при аналогичном воздействии, могут не только деформироваться, но и полностью разрушиться.
Особенности применения
Стояки изготавливаются в тесном соотношении линейных параметров с толщиной стенок. Благодаря ребрам жесткости, конструкция из прямоугольных деталей отличается прочностью, надежностью, длительным сроком эксплуатации и иными положительными свойствами.
Стояки прямоугольного сечения применяются в:
- строительной отрасли. С их помощью создаются несущие конструкции для объектов спортивного, культурно-массового назначения, офисов, иных помещений. Из прямоугольных деталей получаются идеальные перила, разнообразные ограждения декоративного характера;
- машиностроении. Современные трактора, сельскохозяйственная техника, большегрузные автомобили, прицепы монтируются на рамах из полых прямоугольных стояков. Небольшая масса в комплексе с высокой прочностью – вот главное условие для создания надежных металлоконструкций;
- сельском хозяйстве. Сооружаемые теплицы, оранжереи, навесы для семян, техники, иные конструкции легко выдерживают серьезные как поперечные, так и продольные нагрузки;
- мебельной промышленности. Такие стояки имеются в каждой школьной парте, в каждом стуле. Ими снабжается мебель для учреждений медицинского и общественного предназначения. В комплекте с деревянными элементами выглядят они очень эстетично.
Без них нельзя обойтись при возведении каркасов торговых павильонов, навесов, временных и постоянных рекламных конструкций.
С их помощью монтируются устройства, способствующие выполнению работ внутри и снаружи помещения.
Эффективное взаимодействие с плоскостями содействует расширению сфер применения продукции. Благодаря прямоугольности деталей конструкций, значительно расширяется спектр функционального предназначения конечного продукта.
Несмотря на экономию металла при производстве, прямоугольные стояки – достаточно качественный, востребованный продукт. Прямоугольные детали – доступные для потребителей, что связано с конкурентно способной стоимостью товара и высоким качеством.
Эксплуатационные сферы и преимущества профтруб
Эксплуатационная принадлежность вышеуказанных изделий довольно обширна, однако, наиболее распространённым вариантом их использования является монтаж различных каркасных конструкций. Это связано с техническими характеристиками профтруб, среди которых выделяется прочность, являющаяся необходимой при возведении каркасных конструкций. Профтрубы используются при установке заборов с использованием профнастила (профлиста), различных ограждений, а также в качестве элементов декора.
Таким образом, применение профтруб позволяет не только выполнить конструкцию необходимой прочности, но и снизить общие финансовые затраты при строительстве. Однако такая экономия возможна только в случае строгого контроля производителем размеров профтруб. Они должны соответствовать стандартам, которые прописываются в ГОСТе.
Рассмотрим основные преимущества профилированных труб:
- такие изделия устойчивы к высоким нагрузкам;
- относительная дешевизна этих изделий, которая обуславливается количеством материала, используемого для их производства;
- лёгкий вес;
- устойчивость к механическим воздействиям.
Профильные трубы могут служить основой для самых разных конструкций, но нужно правильно выбирать размер сечения, чтобы сооружение было надежным
Наиболее распространённым материалом при производстве этих изделий является сталь. Стальные профтрубы отличаются тем, что имеют самый высокий коэффициент прочности.
Трубы электросварные
К данной группе относятся стальные электросварные прямошовные трубы из углеродистой и низколегированной стали, применяемые для трубопроводов и конструкций различного назначения.
Существует много видов электросварных прямошовных труб, в том числе:
- круглые;
- профильные (квадратные, прямоугольные, овальные);
- профили стальные гнутые замкнутые сварные (квадратные и прямоугольные).
Трубы электросварные круглые
К данной группе относятся стальные электросварные прямошовные трубы диаметром:
- от 10 до 530мм по ГОСТ 10705-91 PDF;
- от 478 до 1420мм по ГОСТ 10706-76 PDF.
Сортамент труб соответствует ГОСТ 10704-91 PDF.
По длине трубы изготовляют:
- немерной длины от 2 до 12м;
- мерной длины от 5 до 12м;
Трубы диаметром свыше 426мм изготовляют только немерной длины
Трубы мерной и кратной длины изготовляют двух классов точности по длине:
- с обрезкой концов и снятием заусенцев;
- без заторцовки и снятия заусенцев (с порезкой в линии стана).
Трубы изготовляют из стали марок:
- Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380 PDF
- 10, 10пс, 20, 35, 45, 08кп по ГОСТ 1050 PDF.
В зависимости от показателей качества трубы изготовляют следующих групп:
- А — с нормированием механических свойств;
- Б — с нормированием химического состава;
- В — с нормированием механических свойств и химического состава;
- Д — с нормированием испытательного гидравлического давления.
Трубы изготовляют термически обработанными (по всему объему трубы или по сварному соединению), горячередуцированными и без термической обработки.
На трубах диаметром 57мм и более допускается один поперечный шов.
Трубы диаметром 820мм и более должны иметь два продольных и один поперечный шов.
Трубы электросварные профильные, квадратные, прямоугольные, овальные)
К данной группе относятся электросварные профильные трубы, изготовленные согласно ГОСТ 13663-86 PDF.
Сортамент электросварных труб соответствует:
- квадратных — ГОСТ 8639-82 PDF;
- прямоугольных — ГОСТ 8645-68 PDF;
- овальных — ГОСТ 8642-68 PDF.
Электросварные профильные трубы изготовляют наружными размерами от 10 до 100мм толщиной стенки от 1,0 до 5мм длиной:
- немерной длины — от 1.5 до 9м;
- мерной длины — от 5 до 9м;
- длины кратной мерной — любой кратности, не превышающей нижнего предела установленного для мерных труб.
Трубы изготовляют из стали марок:
- Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380 PDF;
- 10, 10пс, 20, 35, 45, 08кп по ГОСТ 1050 PDF.
В зависимости от назначения трубы должны изготовляться следующих групп:
- А- с нормированием механических свойств;
- В — с нормированием механических свойств и по химическому составу.
Трубы изготовляют термически обработанными или без термической обработки.

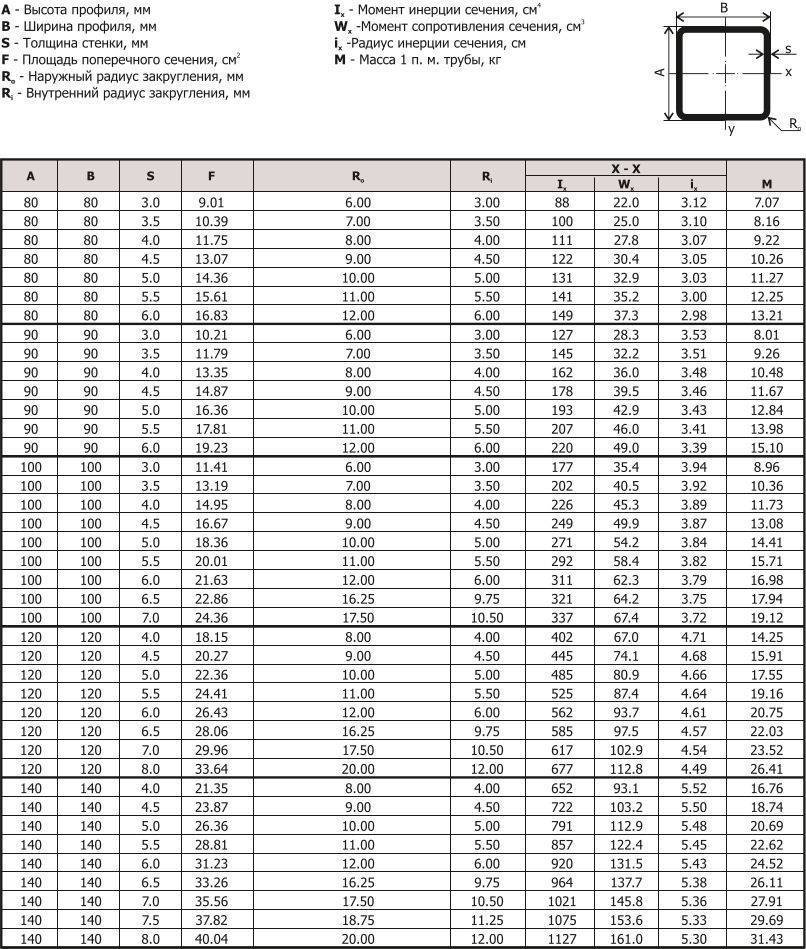

Профили стальные гнутые замкнутые сварные (квадратные и прямоугольные)
Профили стальные гнутые замкнутые сварные (квадратные и прямоугольные) изготовляют согласно ГОСТ 30245-2003 PDF размером от 80 до 300мм немерной, мерной, кратной мерной длиной в пределах от 6 до 12м.
Предельные отклонения по высоте и ширине профиля высоте(ширине)профиля до 100мм — ±1,5мм;
при высоте (ширине) профиля более 100мм — ± 2мм.
Предельные отклонения по толщине профиля не должны превышать:
- при толщине 2,0-3,5мм — ±0,22; при толщине 3,5-3,9мм — ±0,24;
- при толщине 3,9-5,5мм — +0,3/-0,5;
- при толщине 5,5-7,5мм — +0,25/-0,6;
- при толщине 7,5-10,0мм — +0,3/-0,8;
- при толщине 10,0-12,0мм — +0,3/-0,8.
Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60мм.
Купить в компании МЕТАЛЛСЕРВИС
Главная
>ГОСТЫ И ТУ > Электросварные трубы
Трубный калькулятор для расчета веса
Формула расчета удельного веса профиля довольно сложная в освоении, в ней учитываются следующие показатели:
- Плотность материала;
- Ширина и высота сечения профиля или его диаметр;
- Толщину стенки;
- Длину трубы;
Если вы используете нержавеющие трубы из стали, то можете использовать для расчетов таблицы выше, просто умножая длину трубы в метрах на удельный вес 1 погонного метра, который указан в таблице, напротив типоразмера профиля.
Если вы решили приобрести оцинкованный профиль, алюминиевый профиль или медные профильные трубы, то вычислить удельную массу можно используя специальный калькулятор. В нем можно выбрать материалы, например нержавеющую сталь, ввести размеры и рассчитать вес трубы, толстостенная она или с тонкой стенкой, так же можно ознакомиться со значениями из справочника. Здесь же можно произвести расчет плотности материала.
Калькулятор металлопроката metcalc.ru
К сожалению, в данном калькуляторе нельзя вычислить сколько весят пластиковые трубы, в нем можно указывать только различные металлические материалы и вычислить их теоретический вес.
Разновидности профильной трубы
По форме такие изделия из профиля могут быть такими:
- прямоугольной формы;
- формы квадрата;
- овальной формы;
- овальная форма с плоскостью.
Каждый вид применяется в различной сфере и для различных видов работ. Например, последний вид трубчатых изделий имеет хорошую гибкость, за счёт данного фактора такие изделия очень часто применяют в отрасли мебельной промышленности, а также при помощи таких труб существует возможность выполнения разнообразных элементов декора для интерьера.
Трубы, имеющие квадратную или же прямоугольную форму, выполняются в таких размерах, чтобы их можно было выгодно использовать при постройке конструкций, которые будут находиться на ровной плоскости. Зачастую именно такие виды изделий из профильных заготовок используют как строительную арматуру для специальных видов конструкций.
Также профильная прямоугольная труба 60х40 может использоваться для производства мебели, поскольку, с одной стороны, она легкая, с другой стороны, способна придать мебели необходимую прочность. Для целей производства мебели трубу обрабатывают антикорозийным составом и покрывают порошковой краской.

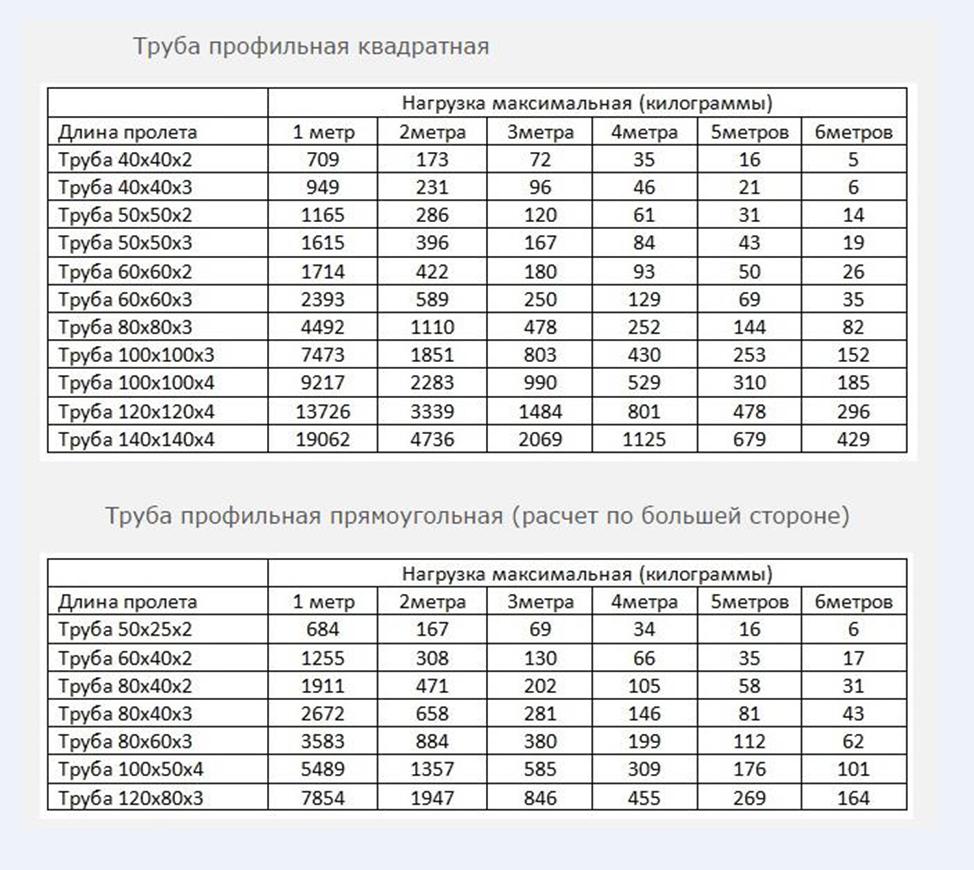

Основными физическими показателями для труб являются прочность на изгибе, небольшой вес, сопротивление нагрузкам которым подается труба.
За счёт такой особенности труба из профиля имеет очень широкое применение в строительстве, при производстве мебели, а также в машиностроении.
В строительной отрасли трубы из профиля зачастую применяют для постройки несущих конструкций, опор для поддержания стен, а также данные трубы зачастую применяют для укладки кабелей.
Трубные изделия прямоугольной и квадратной формы в основном используют для постройки каркасов. Такие продукты производства имеют маленький вес, хорошую прочность, а также различные размерные параметры за счёт чего могут быть использованы практически везде. Именно такие трубы являются самыми продаваемыми на рынке для потребителя.

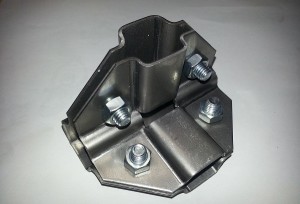

Для того чтобы между собой соединить элементы для получения финального результата нужно применить один из данных методов:
- Использовать любой вид сварочного шва;
- Применить винтовое соединение.
Основные физические и механические свойства профильных трубчатых продуктов производства
Такие изделия, как профильные ресиверы используют также в виде бруска из металла, который имеет четыре степени жесткости и маленький вес за счет, которого не меняются функциональные возможности данных изделий и тем самым труба может быть применена в любых видах строительных работ.
При перегибании такого бруска основная нагрузка падает на края заготовки, за счёт чего брус из металла не деформируется и не разрушается. За счёт этого такие трубы имеют очень высокий спрос.
За счёт небольшого веса по отношению массы самой профильной заготовки может производить довольно ощутимую экономию материалов для опоры, то есть появляется прямая возможность любым образом усложнить или усовершенствовать конструкцию. Зачастую данные производственные продукты из профиля изготавливаются из стальной заготовки, но если того требует конструкция они могут быть произведены и из другого материала.
При выборе профильного ресивера для любых конструкций изначально нужно хорошо ознакомиться с его качеством.
Определение основного веса, какого-либо размерного ряда профильных изделий есть возможность найти в специализированных таблицах. После этого проверив реальную массу изделия трубы из профиля можно выяснить, нормального ли качества, оказывается данная труба. Если же вес не будет достигнут и будет меньше положенного, то значит, что, при производстве производитель добавил меньшее количество нужного материала и таким образом, ухудшил качество готовой продукции.

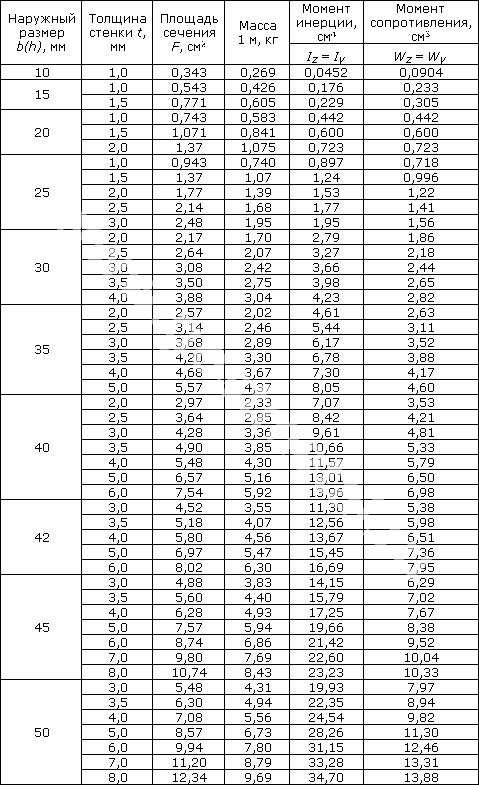

Таблицы веса стальных труб различных ГОСТ и ТУ 1 метра
Для того чтобы вычислить удельную массу профиля, применяется специальная таблица веса профильной трубы, с помощью которой можно вычислить массу определенного вида трубы умножив длину на вес погонного метра.
Характеристики лучших производителей и стандартные размеры их изделий приведены ниже в таблицах.
ГОСТ 8639 82 – Трубы стальные квадратные
| Параметры квадрата сечения | Вес 1 погонного метра |
| 15×15х1.0 | 0,479 |
| 15×15х1.2 | 0,501 |
| 15×15х1.5 | 0,605 |
| 20×20х1.2 | 0,689 |
| 20×20х1.5 | 0,841 |
| 20×20х2 | 1,08 |
| 25×25х1.2 | 0,877 |
| 25×25х1.5 | 1,07 |
| 25×25х2 | 1,39 |
| 30×30х1.5 | 1,31 |
| 30×30х2 | 1,70 |
| 40×40х1.5 | 1,78 |
| 40×40х2 | 2,33 |
| 40×40х2.5 | 2,85 |
| 40×40х3 | 3,36 |
| 40×40х4 | 4,30 |
| 50×50х2.5 | 3,64 |
| 50×50х3 | 4,31 |
| 50×50х3.5 | 4,94 |
| 50×50х4 | 5,56 |
| 60×60х2 | 3,59 |
| 60×60х2.5 | 4,43 |
| 60×60х3 | 5,25 |
| 60×60х3.5 | 6,04 |
| 60×60х4 | 6,82 |
| 80×80х3 | 7,13 |
| 80×80х4 | 9,33 |
| 80×80х5 | 11,44 |
| 80×80х6 | 13,46 |
| 100×100х3 | 9,02 |
| 100×100х4 | 11,84 |
| 100×100х5 | 14,58 |
| 100×100х6 | 17,22 |
| 100×100х7 | 17,3 |
| 100×100х8 | 22,25 |
| 120×120х4 | 14,35 |
| 120×120х5 | 17,72 |
| 120×120х6 | 20,99 |
| 120×120х8 | 27,27 |
| 140×140х5 | 20,86 |
| 140×140х6 | 24,76 |
| 150×150х5 | 22,43 |
| 150×150х6 | 26,64 |
| 150×150х8 | 34,81 |
| 160×160х4 | 19,38 |
| 160×160х5 | 24,00 |
| 160×160х6 | 28,53 |
| 160×160х8 | 37,32 |
| 180×180х5 | 27,14 |
| 180×180х6 | 32,30 |
| 180×180х8 | 42,34 |
| 180×180х10 | 52,03 |
| 200×200х6 | 36,06 |
| 200×200х8 | 47,37 |
| 200×200х10 | 58,31 |
| 200×200х12 | 68,89 |
| 250×250х6 | 45,48 |
| 250×250х8 | 59,93 |
| 250×250х10 | 74,01 |
| 250×250х12 | 87,73 |
| 300×300х6 | 54,90 |
| 300×300х8 | 72,49 |
| 300×300х10 | 89,71 |
| 300×300х12 | 106,6 |
ГОСТ 8645 82 – Трубы стальные прямоугольные
| Параметры | Вес 1 погонного метра |
| 20x10x1.2 | 0,501 |
| 20x10x1.5 | 0,605 |
| 25x10x1.5 | 0,723 |
| 28x25x1.2 | 0,934 |
| 28x25x1.5 | 1,15 |
| 28x25x2 | 1,48 |
| 30x15x1.5 | 0,959 |
| 30x20x1.5 | 1,08 |
| 30x20x2 | 1,39 |
| 40x20x1.5 | 1,31 |
| 40x20x2 | 1,70 |
| 40x25x1.5 | 1,43 |
| 40x25x2 | 1,86 |
| 40x25x2.5 | 2,27 |
| 50x25x1.5 | 1,67 |
| 50x20x2 | 2,02 |
| 50x25x2 | 2,17 |
| 50x30x2 | 2,32 |
| 50x30x2.5 | 2,86 |
| 50x40x2.0 | 2,65 |
| 50x40x2.5 | 3,25 |
| 50x40x3.5 | 4,39 |
| 60x30x2 | 2,65 |
| 60x30x2.5 | 3,25 |
| 60x30x3 | 3,83 |
| 60x40x2 | 2,96 |
| 60x40x3 | 4,30 |
| 60x40x3.5 | 4,94 |
| 60x40x4 | 5,56 |
| 80x40x2 | 3,59 |
| 80x40x2.5 | 4,43 |
| 80x40x3 | 5,25 |
| 80x40x4 | 6,82 |
| 80x60x3 | 6,19 |
| 80x60x4 | 8,07 |
| 100x50x3 | 6,66 |
| 100x50x4 | 8,70 |
| 100x50x5 | 10,65 |
| 100x60x3 | 7,13 |
| 100x60x4 | 9,33 |
| 100x60x5 | 11,44 |
| 100x80x4 | 10,59 |
| 100x80x5 | 13,01 |
| 120x60x3 | 8,07 |
| 120x60x4 | 10,59 |
| 120x60x5 | 13,00 |
| 120x80x4 | 11,84 |
| 120x80x5 | 13,01 |
| 120x80x6 | 17,22 |
| 140x60x4 | 11,84 |
| 140x60x5 | 14,58 |
| 140x100x4 | 14,35 |
| 140x100x5 | 17,72 |
| 140x100x6 | 20,99 |
| 150x100x5 | 18,50 |
| 150x100x6 | 21,93 |
| 150x100x8 | 28,53 |
| 160x80x5 | 17,72 |
| 160x120x5 | 20,86 |
| 160x120x6 | 24,76 |
| 180x100x6 | 24,76 |
| 180x100x8 | 32,29 |
| 200x120x5 | 24,00 |
| 200x120x6 | 28,53 |
| 200x160x5 | 27,14 |
| 200x160x6 | 32,30 |
| 230x160x8 | 46,11 |
Конечно же для удобства при приобретении трубы её можно порезать на несколько частей, поэтому примите во внимание что длина может быть от 3 до 12 метров, в зависимости от желания клиента. Так же существуют специальные размеры, отличающиеся от стандартных, при необходимости их можно заказать по индивидуальному заказу
А теперь можно разобраться, как подсчитывается вес погонного метра профильной трубы.
ГОСТ 8639-82 Трубы стальные квадратные
Спецификация 8639-82 ГОСТа на стальные квадратные трубы устанавливает диапазон размеров продукции, а также толщину историчной стенки. Размеры труб определяются сторонами квадрата, формирующего сечение трубы. Толщина стенки, в свою очередь, может быть любой и определяется в зависимости от предназначения труб, их грузоподъемности и прочих специфических требований.
В ГОСТ включены требования к маркировке труб. Они должны быть помечены информацией о размере, марке стали, толщине стенки, номере партии и производителе. Это позволяет облегчить процесс использования и контроля качества продукции, повысить ее идентифицируемость.
ГОСТ строго регламентирует параметры, связанные с контролем качества квадратных труб. Кроме того, в нем описаны методы определения прочности и устойчивости продукции, что позволяет получить надежный и долговечный продукт.
ГОСТ 8639-82 применяется в широком спектре отраслей, включая строительство, производство, автомобилестроение, судостроение и многие другие. Применение этого стандарта гарантирует получение заводского качества и дает возможность заказчику быть уверенным в его выборе.
Типы профильных труб по способу изготовления
Трубы горячей прокатки
Эти изделия изготавливаются из круглой сплошной заготовки.
Перед прокаткой она разогревается до температуры 1200 °С, при которой сталь размягчается и «прошивается» насквозь специальной оправкой, образовывая полую гильзу. Далее гильза пропускается через формирующие вальцы, вытягивается и одновременно раскатывается на внутренней оправке.
Полученная после раскатки труба-заготовка с нужными размерами проходит через группу вертикальных и горизонтальных калибровочных вальцов, принимая заданную квадратную, прямоугольную или овальную форму сечения.
Полученный готовый прокат с заданными наружными размерами профиля и толщиной стенок охлаждается, после чего специальными ножницами режется на заданную длину.
Для удаления окалины и окисных пленок трубы проходят операцию химического травления с последующей промывкой горячей и холодной водой.
После контроля ОТК изделия упаковываются в пачки и поступают на склад.
Трубы холодной прокатки
Этот вид профильного проката изготавливается двумя способами:
- из предварительно охлажденной гильзы-заготовки;
- из готовой круглой трубы.
В первом случае технология примерно такая же, с той разницей, что прошитую гильзу предварительно охлаждают и подвергают травлению и промывке.
Затем заготовка поступает на стан холодной прокатки, где она так же раскатывается в калибровочных вальцах, но с меньшими величинами обжатий, так как холодный металл требует большего усилия для деформации.
Во втором случае в качестве заготовки используется готовая круглая труба, которая вальцуется до получения нужной формы и размеров.
Сварные трубы с холодной прокаткой
Материалом для их изготовления служит рулоны из листовой стали, так называемые штрипсы.
Штрипсы поступают в раскроечную машину, в которой они режутся на длинные полосы нужной ширины. Полосы наматываются на барабаны и подаются на стан формовки, который с помощью вальцов сгибает из ленты круглую трубу с открытым швом.
В зависимости от конструкции станка, шов может быть прямым или спиральным.
Затем заготовка передается в сварочную машину. Для получения плотного и однородного сварочного шва его края сдавливаются в зоне сварки.
После застывания шва на обеих его поверхностях – внутренней и наружной, образуется «грат» – застывшие выдавленные излишки металла. Грат срезается резцом с одновременным охлаждением специальной эмульсией.
Затем охлажденная заготовка проходит через ряд обжимных вальцов, которые формируют профиль заданного сечения.
Полученная непрерывная труба разрезается на куски желаемой длины. Такой процесс изготовления получил название полного цикла.
Последняя операция – контроль качества, который заключается в осмотре внешнего вида и аппаратной дефектоскопии, позволяющей выявлять дефекты сварки.
Сварные трубы из стальной полосы
Они изготавливаются поэтапной гибкой листового металла на оправках соответствующей формы и размеров.
Затем заготовка заваривается по шву и поступает для доводки размеров в калибровочные ролики. Таким способом изготавливаются трубы небольшого сечения с тонкими стенками.
Для получения труб с улучшенными характеристиками проводится операция отпуска. Он заключается в нагреве полученных изделий до 200 — 300°С с последующим естественном охлаждении на воздухе.
Изготовление пластиковых труб
Профиль из термопласта изготавливается методом экструзии с последующей калибровкой.
При необходимости получить многослойную трубу применяется наслаивание каждого вида термопласта друг на друга.
Как лучше перевезти профтрубу от металбазы до вашего участка
Узнав вес и размер квадратной трубы, придется призадуматься, а на чем увезти профиль такого размера. Безусловно всё зависит от общего количества и габаритов труб.
Различные виды транспорта способны уместить в себя разные профили. Давайте разберемся, как можно перевезти трубы того или иного типоразмера.
8-12 метров
Для перевозки профильных труб такого размера потребуется длинномерный автомобиль с общей длинной борта 13.5 м. Данный сортамент это самый тяжелый и в то же время самый вместительный грузоперевозчик. Во многие города въезд такого транспорта запрещен, поэтому маршрут перевозки следует обдумать заранее, а по возможности нанять другой транспорт и закупить профиль меньшей длины.
6 метров (самый распространенный вариант)
Чаще всего металлобазы предлагают профильные трубы длинной 6 метров, их перевезти легче, они имеют меньшую массу, а главное они соответствуют запросам большинства клиентов. Если вам необходимо перевезти 1-4 таких профиля, то можно использовать в виде перевозчика обычную газель – дорого и сердито, не каждый водитель согласится на такую затею, ведь монтаж груза будет «с изюминкой».
Если же профильных труб больше 4, то лучше нанять «Камаз» или фуру – они довезут груз в надежности и сохранности, а главное не возникнет никаких проблем на пути к участку.
3 метра
Трехметровый профиль увезти можно практически на любом автомобиле, но согласно КоАП лучше всего конечно провести эту процедуру с помощью газели. В ней вы можете поместить несколько десятков изделий этой длины.
В любом случае лучше не рисковать и нанимать машину с кузовом большей длинны чем габариты профильных изделий которые вы решили перевезти, так вы обезопасите водителя от штрафов, а себя от лишней нервотрепки при доставке строительных материалов.
Технические характеристики
Рассмотрим главные технические характеристики профильной стальной трубы:
- Вид профиля. Главные его типы: квадратный, прямоугольный и овальный. Этот критерий определяет разделение трубопрокатного профиля в общем ассортименте.
- Геометрические габариты. Для прямоугольных видов это ширина и высота. А также протяженность каждого отрезка.
- Толщина стенок. Довольно значимая деталь, потому, что именно она определяет сферу дальнейшего использования.
- Масса. Не менее значимая оценка, определяющая качественный уровень товаров. Посредством веса и геометрических размеров можно узнать толщину стенок. Это становиться очень полезно в ситуациях, когда возможность доступа к замерам отсутствует.
Описывая стальные профтрубы, необходимо отметить, что их сортамент определяет ГОСТ 8639-82. В указанном документе выделяют три главных типа профиля:
- Холодногнутые.
- Горячекатаные.
- Электросварные.
Два первых относится к бесшовным, а третий выпускается из листового материала с использованием сварных технологий.
Следует заметить, что любая характеристика трубы зависима от ряда остальных ее показателей. По этим причинам, можно сделать вывод – наличие таблицы соответствующих расчетных значений ГОСТа, дает возможность легко узнать насколько высокий уровень качества у того или другого производителя.
Таблица № 1 веса стальных профтруб.
| № п/п | Параметры. |
Профильные квадратные трубы
Длина
6м
Масса метра/пог. 1 15х15х1.0 0, 478
2 15х15х1.2 0,500
3 15х15х1.5 0,600
4 20х20х1.2 0,680
5 20х20х1.5 0,840
6 20х20х2 1,09
7 25х25х1.2 0,870
8 25х25х1.5 1,06
9 25х25х2 1,38
10 30х30х1.5 1,30
11 30х30х1.5 1,60
12 40х40х1.5 1,79
13 40х40х2 2,30
2,80
14 40х40х2.5 3,33
15 40х40х3 4,20
16 40х40х4 3,60
17 50х50х2,5 3,65
18 60х60х2 3,58
19 80х80х3 12 м 7,12
20 100х100х3 12 м 9,01
Вес профтрубы будет зависеть от ее длины и толщины стенки. Данный момент необходимо учитывать при их выборе.
Видео: представлены виды и типы профильных труб и их технические характеристики. Просмотр данного видео поможет определиться в выборе профтруб именно для вашей ситуации. Вес необходимо учитывать про сооружении массивных металлоконструкций, если это ваш случай, то используйте наши таблицы.

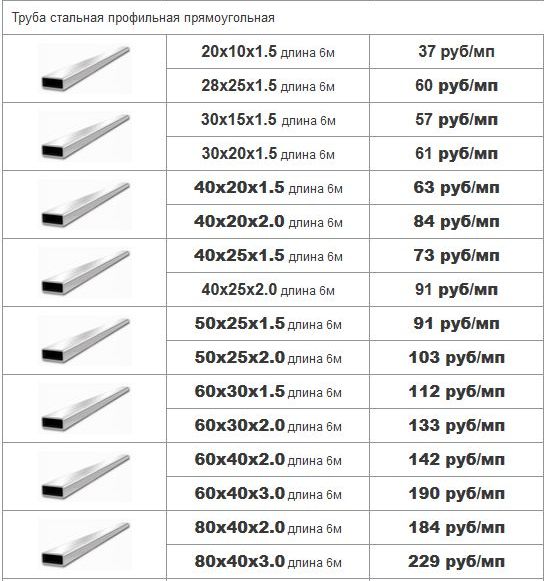

Таблица № 2 веса стальных профильных труб.
| № п/п | Параметры |
Профильные прямоугольные
Длина
6м
Масса метра/пог. 1 20х10х1.2 0, 500
2 25х10х1.5 0,600
3 28х25х1.2 0,930
4 30х15х1.5 0,950
5 40х20х1.5 1,30
6 50х25х2 1,66
7 60х30х2 2,64
8 80х40х2 3,50
9 100х50х3 12 м 6,50
10 100х50х4 12 м 8,69
11 120х60х3 12 м 11,40
12 120х60х4 12 м 10,55
13 140х60х2 12 м 11,80
14 140х60х5 12 м 14,58
15 150х100х5 12 м 18,4
16 160х80х5 12 м 17.69
17 160х120х5 12 м 20,80
18 180х100х6 12 м 24.69
19 200х120х5 12 м 23.98
20 230х160х6 12 м 46,11
6 Крепежи для профтрубы
Труба профильная, особенно изготовленная в соответствии со стандартом 8645, используется для создания несущих конструкций. Чтобы монтаж осуществлялся быстрее, были разработаны различные хомуты и крепежи.
Краб-система – это один из видов крепежа, который может соединять несколько труб. Хомуты-крабы бывают Х-, Г- и Т-образные, что подтверждают их фото. При изготовлении берут оцинкованный металл толщиной 1,5 мм. Краб-системы состоят из 2 половинок для более плотного обхвата трубы.
Хомуты-фитинги надежно соединяют профиль при различных изгибах и ответвлениях. Фитинги в виде тройников и крестовин позволяют сделать надежные ответвления из разного количества труб, угольники позволят правильно смонтировать поворот. Фото мест соединения наглядно демонстрируют использование фитингов.
