Выбираем лучший конвектор: плюсы и минусы водяных, пленочных и инфракрасных нагревателей

Устройство и принцип работы водяного конвектора

Водяной конвектор – компактный отопительный прибор, подключаемый к системе центрального или автономное отопление в многоквартирном доме. В основе работы этого обогревательного прибора лежит принцип конвекции – перемещения воздушных потоков.

Водяной конвектор отопления

В качестве теплообменника в водяном конвекторе используется нагреватель, состоящий из медной трубы, на которой для увеличения теплоотдачи закреплены алюминиевые ребра. Для присоединения к трубам системы отопления с торца конвектора предусмотрены фитинги. Для стравливания воздуха из системы предусмотрен воздушный клапан.

Воздушный клапан на водяном конвекторе

Рабочая часть конвектора заключена в корпус из металла, окрашенного порошковой краской. В корпусе предусмотрены решетки или отверстия для забора и выхода воздуха. Некоторые модели оснащены терморегулятором, позволяющим выставить желаемую температуру воздуха.

Устройство водяного конвектора

Конвекция может быть как естественная, так и принудительная. При естественной конвекции слои воздуха, расположенные в зоне теплообменника, нагреваются, становятся легче и поднимаются вверх, заменяя более тяжелый холодный воздух. Он, в свою очередь, опускается вниз и процесс повторяется. Для принудительной конвекции в некоторые модели встроен вентилятор.

Конвектор с принудительной вентиляцией

Принцип работы водяного конвектора:

• теплоноситель – вода или антифриз – проходит по трубам с алюминиевыми ребрами и нагревает их;
• холодный воздух поступает через заборную решетку и, проходя через нагреватель, греется, после чего воздушные потоки поднимаются вверх;
• на их место поступают новые порции холодного воздуха.

Принцип работы водяного конвектора

От обычных радиаторов водяные (электрические) конвекторы отличаются тем, что быстрее нагревают воздух в помещении и способны создавать эффективную тепловую завесу. По этой причине водяные конвекторы часто располагают вдоль панорамных окон, существенно снижая тепловые потери, а также встраивают в пол вдоль внешних холодных стен.

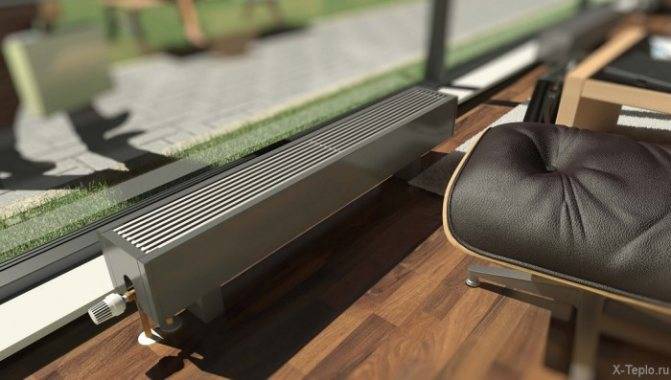

Водяные конвекторы под панорамным окном

Достоинства и недостатки водяных конвекторов

К достоинствам водяных конвекторов отопления можно отнести:

• быстрый и эффективный прогрев помещения;
• возможность создания тепловой завесы перед окнами или дверями;
• небольшая масса и малый объем теплоносителя, водяные конвекторы можно вешать на легкие гипсокартонные перегородки;
• большой выбор типоразмеров и видов исполнения;
• возможность встроить конвектор в пол, стены или плинтуса;
• эстетичность, конвекторы хорошо вписываются в любой дизайн;
• стенки водяных конвекторов не нагреваются выше +45 градусов, поэтому их можно без опасения устанавливать в детской;
• водяные конвекторы обладают абсолютной пожаробезопасностью.

Водяные конвекторы отопления — конструктивные особенности и преимущества

Недостатки конвекторного водяного отопления:

• цена на водяные конвекторы выше, чем на радиаторы той же тепловой мощности;
• габариты настенных водяных конвекторов зачастую больше, чем радиаторов;
• в помещениях с большой высотой потолков водяные конвекторы могут оказаться неэффективными, так как теплый воздух будет скапливаться под потолком.

Внутрипольный обогреватель конвекторного типа

Влажную уборку нужно делать чаще

Классификация водяных конвекторов

Еще 10-15 лет назад решить вопрос отопления красиво и элегантно было невозможно. Но появились они – водяные конвекторы. Конвекторы, которые могут выглядеть так, как нравится вам, и располагаться не там, «где получится», а там, «где удобно».

В зависимости от особенностей конструкции и способа монтажа различают такие виды водяных агрегатов:

• напольные;
• плинтусные;
• внутрипольные;
• настенные;
• цокольные.

Водяные конвекторы отопления напольного типа позволяют отапливать помещение практически любых размеров. Максимально равномерному распространению тепла, а, следовательно, и более эффективному обогреву будет способствовать размещение в помещении нескольких приборов, соединенных параллельно. Благодаря небольшой высоте, их можно устанавливать перед панорамными окнами. Напольные конвекторы обычно представлены моделями с одним либо двумя теплообменниками, работающими по принципу естественной конвекции.

Если вы хотите приобрести надежные конвекторы в современном исполнении, обязательно обратите внимание на плинтусные устройства. Расположившись по всему периметру комнаты, такое оборудование обеспечивает качественный прогрев воздуха даже на уровне пола и не занимает полезной площади. Температура корпуса плинтусных конвекторов, как правило, не превышает 30 градусов – а это значит, что размещать мебель и другие предметы интерьера в непосредственной близости от них абсолютно безопасно

Температура корпуса плинтусных конвекторов, как правило, не превышает 30 градусов – а это значит, что размещать мебель и другие предметы интерьера в непосредственной близости от них абсолютно безопасно.

Плинтусные конвекторы отопления обеспечивают качественный и равномерный прогрев воздуха по всему объему помещения: они на все 100% справляются со своей задачей даже при высоких потолках

Внутрипольные конвекторы отопления – это одно из наиболее прогрессивных решений для обустройства обогрева помещений. Такие приборы – хороший выбор для частного дома и офиса. Выпускаются в двух «вариациях»: с вентилятором и без него, что определяет принцип их работы – принудительную либо естественную конвекцию. Специальные модели внутрипольных конвекторов с отводом конденсата помогут качественно решить вопрос отопления в помещениях, требующих организации особого микроклимата.

Устройства настенного типа – наиболее популярные и визуально привычные. Отличаются максимальной тепловой мощностью. Имеют один или два теплообменника; по пожеланию заказчика фирмы-производители могут увеличивать их число до трех. Настенный конвектор – лучший выбор, если вы не нуждаетесь в дизайнерских изысках и имеете самые обычные окна.

Цокольные агрегаты (также именуемые встраиваемыми) – это современное оборудование, обладающее широкими возможностями для монтажа: его можно устанавливать в стеновые ниши, в лестничные ступени, «интегрировать» в мебель или декоративные перегородки. Наличие в конструкции прогрессивной разработки тангенциального вентилятора делает обогрев помещения быстрым и качественным. Благодаря встраиваемым водяным конвекторам организовать систему отопления в доме можно максимально «завуалированно».

Встраиваемые водяные конвекторы выбирают те, кто любит нестандартные решения и ценит каждый квадратный метр полезной площади в своем доме

Благодаря грамотно продуманным техническим характеристикам, все водяные конвекторы демонстрируют такие преимущества:

• более высокая скорость нагрева. В частности, по сравнению с традиционными радиаторами. А объясняется это тем, что внутренний объем с теплоносителем у конвектора на 80-90% меньший, чем у радиатора.
• эффективное отсечение холодных потоков воздуха, «просачивающихся» из окон. Создание мощной тепловой завесы;
• низкая энергозатратность;
• малый вес. Этот факт делает возможной установку прибора на легкие стеновые перегородки из гипсокартона и других материалов;
• компактность;
• пожаробезопасность.

Кроме относительно большой цены про недостатки больше нечего говорить.

Компактность, малый вес и привлекательный внешний вид водяных конвекторов отопления позволяют успешно применять их практически в любых интерьерах, а высокая эффективность — в помещения различного назначения (жилых, производственных, коммерческих)

Дополнительные функции

Для более удобной и комфортной эксплуатации приборов, их наделяют различными дополнительными функциями.

1. Датчик автоматического отключения — это одна из основных функций безопасности, которая гарантирует отключение в случае перегрева прибора или при достижении заданной температуры воздуха.
2. При помощи встроенного вентилятора прибор быстрее обогревает помещении. Он также выполняет функцию охлаждения нагревательного элемента.
3. Корпус отопителя может иметь разную степень защиты. Индекс «IP» определяет эту степень. К примеру, для использования прибора в ванной или других влажных помещений, необходим минимальный индекс IP24.
4. Важная функция — это защита при опрокидывании, которая отключает питание, если устройство по какой-то причине принял горизонтальное положение. Полезно если в доме находятся дети или домашние животные.
5. Функция «Restart» упростит регулировку устройства, так как она запоминает предыдущие настройки (время включения, температуру и так далее). При отключении прибора без данной функции, все настройки сбросятся.
6. Для дачи, гаражей или других помещений, где владельцы появляются крайне редко, рекомендуется конвектор с функцией «Антизамерзание». Он начинает свою работу, когда температура падает до +5 градусов.
7. В современных конвекторах присутствует ионизатор воздуха, который способен произвести профилактику некоторых болезней. Функция работает даже, если подогрев не воспроизводится.

Преимущества

Кроме того, что конвектор является выгодным в плане финансов, так он еще и достаточно надежен. Как стальные конвекторы отопления, так и приборы из чугуна, алюминия и меди, отличаются высокими показателями качества, прочности, надежности и износоустойчивости.

Следует отметить и тот факт, что процесс обслуживания не представляет собой ничего сложного – к примеру, чистить, а также пылесосить можно не чаще раза в год.

Дизайн

Однако надежность, прочность, высокий показатель теплоотдачи и компактные размеры – это не все положительные качества данных механизмов. Стоит знать, что конвектор может быть помещен в специальный корпус, который украсит и разнообразит дизайн интерьера вашей квартиры.

Что интересно, помещение прибора в корпус никоим образом не скажется на ухудшении работы или уменьшении выделяемого тепла. Кроме этого, существует множество различных вариантов исполнения корпусов, в зависимости от формы или цвета.

Безопасность

Немаловажным достоинством является их полнейшая безопасность. Так, традиционные радиаторы-батареи отличаются острыми углами, а также очень горячей поверхностью, что может нанести вред не только взрослому человеку, но и ребенку. Однако конвектор отопления лишен указанных недостатков – никаких острых углов и в помине нет, а до горячей части нельзя будет достать даже при всем желании.

Виды

Газовый

Применяется в основном в частных домах, так как требует дымохода.

можно использовать как основное отопление при установке прибора в каждую комнату; не нужно подключать трубы; длительный срок эксплуатации; затрагивает большую площадь; экономичный; работает в диапазоне от +13 до +40 градусов; удобно закреплять на стене.

необходим дымоход; стоит 20000-35000 рублей.

Электрический

Самый распространенный вид конвекторов для квартир. Можно использовать в качестве основного отопления, если вы готовы потратиться на электричество.

широкий ценовой диапазон; можно запрограммировать: сам включится утром или выключится ночью, может поддерживать оптимальную температуру, чтобы в доме не замерзли растения; быстро нагревается; управляется пультом; цена – 2000-5000 рублей; установлена защита от перегревов.

некоторые модели шумят; большое потребление энергии у мощных аппаратов.

Водяной

Внутри установлен жидкий теплоноситель. Лучше всего этот конвектор подходит для установки возле панорамных окон, в коридорах, бассейнах и торговых центрах. Монтируется в пол или подоконник. После установки на одном уровне с покрытием остается только поверхность конвектора.

Сам по себе работать не может, поэтому необходимо подключение к централизованному отоплению.

длительный срок эксплуатации; простая в использовании конструкция; практически не требует свободного места; не портит дизайн помещения; помогает справиться с оконным конденсатом.

стоит 12000-25000 рублей; сложно чистить внутренние элементы; требует наличия отдельного котла.

Разница между конвекторным обогревателем и отопительным прибором

Система отопления о себе напоминает только с приходом холодов. Однако готовить сани нужно летом. В холодный период года уют в помещении, будет это дом, квартира или офис, жизненно нужен. Устройство теплоснабжения – вопрос серьезный, тем более в выборе радиаторов.

Обозначение

Отопительный прибор – это радиатор, в середине которого двигается тепловой носитель (вода, антифриз). Отопительный прибор возвращает тепло в пространство помещения при помощи инфракрасного, другими словами теплового, излучения. Обогрев помещения происходит от окна вовнутрь комнаты. По собственному устройству отопительные приборы бывают секционные, трубчатые и панельные. От численности присоединенных секций или панелей зависит уровень обогревания помещения. На сегодняшний день обыкновенные для нас чугунные секционные отопительные приборы меняют на металлические или биметаллические приборы

Материал, из которого осуществлен радиатор, занимает важное место в теплоотдаче

Отопительный прибор

Дизайн радиатор – это радиатор, осуществляющий теплопередачу при помощи конвекции. Конвекция – физическое явление, при котором воздух идет через ТЕН, возрастает в объеме и поступает в пространство помещения, при этом свободное место занимает более прохладный воздух. Воздушная циркуляция происходит настоящим путем, создавая температурный перепад. В устройстве конвекторного обогревателя важными элементами являются: канал, по которому двигается тепловой носитель, и решётки или пластины, сквозь которые проходит воздух.

Дизайн радиатор к содержанию ^

Сравнивая отопительные приборы и конвекторные обогреватели, обратим свое внимание на места их использования. Так, к примеру, радиаторы водяного отопления прекрасно подойдут к офисным и помещениям для производственных нужд с увеличенной площадью остекления, а еще с очень высоким уровнем влаги (оранжереи, полудомы-полусады, бассейны)

Радиаторы панельные из стали очень часто устанавливают в коттеджах и коттеджах

Для отапливания квартир в домах с централизованым отоплением на сегодняшний день предлагают устанавливать радиаторы из биметалла

Радиаторы панельные из стали очень часто устанавливают в коттеджах и коттеджах. Для отапливания квартир в домах с централизованым отоплением на сегодняшний день предлагают устанавливать радиаторы из биметалла.

Считается, что по объему отдачи тепла, отопительные приборы отдают тепла больше, чем конвекторные обогреватели. Связано это с поверхностной площадью, которая участвует в процессе теплопередачи. Отопительные приборы дают более постоянное нагревание воздуха, а конвекторные обогреватели могут обеспечить в помещении сквозняк. Явление это происходит из-за перемещения воздуха снизу вверх. А если прибор не закрывает ширину окна, то воздух двигается еще и от окна вовнутрь комнаты. Со стороны безопасности, конвекторные обогреватели считаются менее горячими, чем, скажем, радиатор из чугуна. Но из-за свойств сооружения в дизайн радиаторах собирается пыль.

Выводы TheDifference.ru

1. Отопительный прибор имеет очень высокую отдачу тепла;
2. Отопительный прибор более экономичный в работе, дизайн радиатор просит больше теплозатрат;
3. Отопительный прибор обойдется намного дороже, чем дизайн радиатор;
4. Отопительный прибор более экологичный, дизайн радиатор собирает и гоняет пыль;
5. Отопительный прибор мощнее и объемнее, дизайн радиатор более компактен и может встраиваться в стенки и в пол.

Конструкция изделий

Электрический или водяной конвектор основан на принципе естественной циркуляции воздуха, который нагревается, соприкасаясь с корпусом теплообменника. Простая, известная всем схема, а необычность самого конвектора скрыта в его конструктивном исполнении.

Корпус

Обычно это металлический короб от 1 до 2 м длины. Корпус различается у напольных и внутрипольных изделий.

1. Напольные приборы могут декорировать под скамейки или другую мебель, они имеют опорные ножки. Удобство их оформления в том, что они не требуют проведения сложного монтажа, кроме скрытой подводки труб или кабеля в том случае, когда используется электрический конвектор.
2. Корпус конвекторов внешне непривлекателен — ставка здесь делается на повышение прочности и антикоррозийные способности. Встроенный в пол, такой короб должен функционировать аналогично напольному варианту. Высота короба доходит до 150 мм, но на поверхности нам видна лишь декоративная решетка, которая даже не выступает над уровнем пола — одно из основных требований установки такого вида изделий.

Теплообменник

Внутри находится специальное устройство, конструкция которого напрямую зависит от того, какого вида конвектор: электрический или водяного типа.

Внутрипольный водяной конвектор для отопления, как правило, имеет теплообменник в виде трубы, иногда змеевика, с плотно наваренными ребрами или поперечными пластинами из цветного металла. С обоих концов есть фиттинги, отвечающие за подключение к системе. Этот вид внутрипольных конвекторов наиболее практичен, потому что позволяет подключение к любой системе отопления: центральной или автономной. Обычно все делается по параллельной схеме, чтобы обеспечить равную температуру на всех конвекторах в цепи.

Электрический конвектор, который встраивается в пол, имеет несколько нагревательных элементов с корпусами из нержавеющей стали — такие  ТЭНы не выжигают кислород из воздуха помещения. Иногда такого вида обогреватели укомплектовываются более эффективным пластинчатым радиатором, где пластины выполнены из цветного металла: бюджетные варианты из алюминия, а более дорогие из меди.

Монтаж таких устройств обходится проще — надо только обеспечить подвод силового кабеля. Они, как правило, устанавливаются с вентилятором, который обеспечивает равномерное распределение потоков теплого воздуха по всему помещению. Регулировка у таких конвекторов осуществляется автоматикой, пользователь только устанавливает предел желаемой температуры. Микроклимат постоянный и довольно комфортный, вот только один недостаток — большой расход электроэнергии.

Декоративная решетка

Монтаж внутрипольных конвекторов завершает довольно прочное устройство, выполненное из металла, прочных полимеров или по специальному заказу пользователя из ценных пород экзотических деревьев – декоративная решетка

Специалисты советуют обратить особое внимание на подбор внешнего вида решетки в соответствии с дизайнерским стилем оформления комнаты — она должна гармонично вписываться в интерьер, не препятствуя свободному перемещению жильцов дома, идеально пропускать потоки воздуха

Дополнительные устройства

Многие конвекторы для повышения эффективности использования идут в комплекте с вентилятором, иногда даже несколькими — в результате получается система принудительной циркуляции. Кроме этого, многие устройства, независимо от источника нагревания воздушного потока, укомплектовываются датчиками и термостатами, которые обеспечивают установку оптимальной температуры.

К особой разновидности встраиваемых конвекторов относятся так называемые фанкойлы — специальные системы, которые способны одновременно обеспечивать вентиляцию с кондиционированием, а также обогрев всего помещения. Самая сложная из них — это встраиваемый вариант из четырехтрубного теплообменника с одновременным подключением к системе отопления и к охладителю рабочей жидкости с экзотическим названием чиллер.

Более простые варианты — одноконтурные, двухтрубные — требуют сезонного переключения с обязательным вызовом мастера.

Как выбрать внутрипольный конвектор

Грамотный подбор тепловой отдачи внутрипольных конвекторов не имеет отличий от расчёта данных показателей для традиционных радиаторов. При расчётах нужно помнить, что на каждый квадратный метр отапливаемой площади необходимо затрачивать 0,1 кВт тепловой энергии, а на кубометр — порядка 40 Вт тепла, но с учётом специального поправочного коэффициента:

• без утепления стен — 1,1;
• при наличии однослойных стеклопакетов — 0,9;
• для угловой комнаты — 1,2;
• при высоте потолка 280–300 см — 1,05.

Например, для прогрева комнаты длиной 300 см, шириной 250 см и высотой 270 см, с общим объёмом 20,25 кубометров, потребуется установить внутрипольный конвектор с мощностью 0,81–1,0 кВт. При использовании оборудования в качестве дополнительной системы отопления, необходимо подсчитать мощность из расчёта 20 Вт на каждый кубометр.

Важно помнить, что расчётная мощность встроенного водяного конвектора определяется при температурном режиме теплоносителя на уровне +75° C. Общее количество приборов, а также их габариты напрямую зависят от потребностей в тепле и рассчитываются на стадии проектирования отопительной системы с учётом предполагаемых тепловых потерь. Общее количество приборов, а также их габариты напрямую зависят от потребностей в тепле и рассчитываются на стадии проектирования отопительной системы с учётом предполагаемых тепловых потерь

Общее количество приборов, а также их габариты напрямую зависят от потребностей в тепле и рассчитываются на стадии проектирования отопительной системы с учётом предполагаемых тепловых потерь.

Регулировать мощность прибора можно посредством запорно-регулирующей аппаратуры, представленной шаровыми кранами, ручными вентилями и традиционными автоматическими терморегуляторами, которые монтируются на подводке конвектора. Первый вариант обладает простой и достаточно надёжной конструкцией, незначительными размерами и возможностью сохранить сечение кранов, но эксплуатация допускается только в двух положениях.

Аппаратура регулирует мощность отопительного прибора

Применение ручного вентиля обеспечивает плавность подключения к системе отопления, гарантирует высокую точность регулировки тепловой отдачи прибора, но в этом случае может отмечаться естественное понижение показателей проходной способности. Кроме прочего, необходимо постоянное присутствие человека.

Оптимальным вариантом является оснащение системы обогрева терморегулятором с датчиком выносного типа. Такое устройство обеспечит стабильность и надёжность эксплуатации, а также заметную экономию энергетических затрат. Реже используются термостаты, оснащённые сервоприводом. Наличие в конструкции стабильно функционирующего исполнительного элемента делает такие модели невероятно практичными, а также положительно сказываются на габаритах всей монтируемой системы обогрева.

Прибор позволяет настраивать температурный режим при помощи регулировочного диска

В последнее время достаточно часто на конвекторы устанавливаются термостатического типа клапаны, имеющие современный интегрированный температурный датчик, которым легко обеспечивается дистанционный контроль работы прибора.

Самые популярные и востребованные в нашей стране, доступные по стоимости модели с достойными техническими характеристиками:

• Бриз (Россия);
• EVA (Россия;
• Itermic (Россия);
• Техно (Россия);
• Minib (Чехия);
• Varmann (Россия).

Основные особенности моделей

Напольные конвекторы отличаются от других типов отопительных приборов тем, что они встраиваются в специально подготовленные ниши в полу или цементной стяжке.

• модели, обеспечивающие интенсивную конвекцию воздуха благодаря встроенному вентилятору;
• устройства, в которых конвекция воздуха происходит естественным образом.

Цена напольных конвекторов зависит от дизайна и технических особенностей, а также от производителя отопительного оборудования.

Нагреватели с естественной конвекцией воздуха в основном используются в качестве вторичных нагревателей. С другой стороны, тепловентилятор можно использовать в качестве вторичного или основного источника тепла для обогрева помещений. Это делает его более функциональным.

Классические радиаторы напольного отопления состоят из воздуховода, нагревательного элемента и декоративной пластины, которая скрывает все «внутренности» радиатора и защищает их от негативных внешних механических воздействий. Нагревательный элемент подключается к системе центрального отопления через трубы и использует теплоноситель. Как правило, встраиваемый напольный конвектор рекомендуется специалистами для установки в тамбурах, дверных проемах, лестничных клетках, зимних садах и т.д.

Напольные радиаторы должны быть установлены до проведения любых ремонтных и отделочных работ в помещении.

Типы конвекторов

Конвекторные радиаторы водяного отопления можно классифицировать исходя из таких параметров, как: габариты, методы управления, расположение внутри помещения, параметры мощности, конструктивные особенности и многих других:

Конвекционные радиаторы водяного отопления настенного типа. Такой водяной конвектор имеет относительно малый вес, и поэтому его можно прикрепить на стену. Его можно прикрепить даже на стену, изготовленную из легких материалов, например, такого как гипсокартон. Благодаря тому, что такое устройство довольно компактное, его можно установить даже под окном. Такие приборы могут обладать различными размерами, однако даже небольшой конвектор по показателям мощности вряд ли чем-то уступит громоздкой батарее.

Настенный водяной конвектор

Напольные водяные конверторы отопления. Такой конвектор по конструкции довольно схож с настенным устройством. Он также состоит из неразборного цельного блока, а уровень его теплового напряжения довольно низкий. Благодаря этому возле конвектора можно ставить различные предметы и не бояться за то, что произойдет их возгорание. Несмотря на компактный размер, такие устройства обладают довольно высокой мощностью. Конвекторы не будут сушить воздух в помещении и их можно использовать как главный источник тепла. В помещениях с большим остеклением, где нет возможности установить радиаторы отопления, водяные напольные конвекторы могут использоваться как дополнительный источник тепла.

Напольный водяной конвектор

Встраиваемый водяной конвертер отопления. Данные приборы входят в категорию ультрасовременных. Они способны вписаться в любой тип интерьера.

Встраиваемый водяной конвертер отопления

Устанавливаются такие конвекторы или в плинтус, или в канал на полу, который был сделан специально для них. Благодаря конвекторам встраиваемого типа можно отопить как небольшое помещение, так и здание с большой площадью.

Принцип работы и устройство конвектора

В своей работе конвекторы реализуют принцип конвекционного движения воздуха. Он основывается на свойствах воздуха – при нагреве он приобретает меньшую плотность и стремится двигаться вверх, при остывании опускается вниз.

То есть холодные массы воздуха, сосредоточенные в нижней части помещения, попадают в конвектор, приобретают теплоту от теплоносителя и поднимаются вверх. Их место занимает новая порция воздуха. В верхней части помещения воздух постепенно остывает и опускается вновь в нижнюю часть помещения. Такой круговорот происходит на постоянной основе – пока работает конвектор и происходит нагрев воздуха.

В состав конструкции конвектора входят следующие основные элементы:

1. Теплообменный аппарат;
2. Корпус (кожух) устройства;
3. Решетка;
4. Запорно-регулирующая арматура.

Теплообменный аппарат является базовым элементом конструкции. Он состоит из изогнутой трубы, внутри которой движется теплоноситель системы водяного отопления. На наружную часть трубы нанесено оребрение из пластин – они служат поверхностью теплоотдачи – между ними движется нагреваемый воздух.

Основным видом металла труб теплообменника является медь – она обладает максимальной теплоотдачей среди металлов, нейтральна к химическому составу теплоносителя, не подвержена коррозии. Пластины конвекционного оребрения обычно выполняют из алюминия – он также отличается высоким уровнем теплоотдачи и не подвержен коррозионному износу.

 У некоторых производителей встречаются теплообменные аппараты из углеродистой стали. Конвекторы на их основе значительно дешевле, но менее эффективны – сталь хуже проводит тепло. Кроме того, обычная сталь сильно подвержена коррозии – это снижает срок службы изделия.

Теплообменник находится внутри кожуха, оборудованного отверстиями для входа холодного воздуха, решеткой для выхода горячего воздуха, отверстиями для ввода внутрь изделия трубопроводов отопления. Корпус изделий чаще всего изготавливают из оцинкованной стали, которая покрыта дополнительными защитными слоями порошкообразной высокопрочной эмали. Многие производители предоставляют покупателям возможность выбора цвета корпуса – это увеличивает популярность конвекторов в качестве элементов интерьера.

Трубопроводы системы водяного отопления вводятся внутрь корпуса и подключаются к запорно-регулирующей арматуре. В качестве арматуры применяются специальные узлы подключения, ручные и термостатические клапаны, шаровые краны. Применение терморегулирующей арматуры с термоголовками позволяет автоматизировать работу отопительного прибора – он будет регулировать температуру без участия человека. Все теплообменники конвекторов обычно оснащаются воздухоотводчиками.

Решетки конвекторов чаще всего выполняются из алюминия, имеют фиксированную (жесткую) или сворачиваемую (рулонную) конструкцию. Этот элемент конвектора обычно легко снимается – это необходимо для доступа к теплообменнику, проведения его очистки от пыли.

Подключение к центральному отоплению

Во-первых, внутрипольные конвекторы не совместимы с центральным отоплением

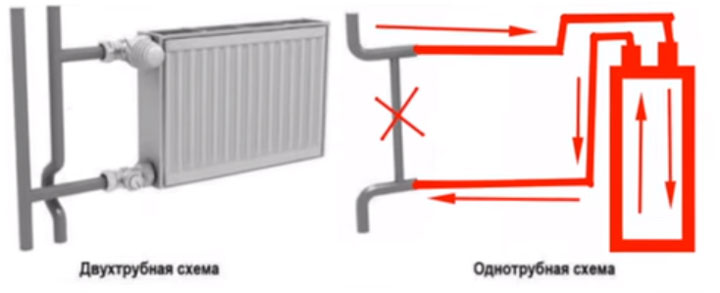

И не важно, какая у вас схема подключения:. однотрубная

однотрубная

или двухтрубная

Ни с одной из них вы не добьетесь нормальной работы. Это происходит из-за того, что подводящие и отходящие трубы прокладываются по замысловатым и сложным маршрутам.

И во всех этих стыках, поворотах и коленах возникает повышенное гидравлическое сопротивление.

Горячая вода не хочет идти по сложному пути со множеством стыков и заужений. Ей гораздо проще, минуя конвектор, напрямую проскочить в другую комнату или через стенку к вашим соседям. То есть там, где установлены нормальные радиаторы и создано нормальное сопротивление.

В результате ваши конвекторы остаются холодными. Конечно, можно пойти на хитрость и при однотрубной системе заглушить байпас.

Тем самым вы обеспечите подачу горячей воды принудительно. Однако всего что вы добьетесь, будет подобно эффекту монтажа водяного пола.

У вас в квартире будет жара, а у всех ближайших соседей дубак.

Соответственно, ждите жалоб во все инстанции. Далее, комиссионные проверки. Предписания о том, что за собственный счет, в 3-х дневный срок, вам необходимо восстановить нормальную схему и работу системы центрального отопления.

А если предварительно сделать расчет, правильно подобрать материал (сечение и диаметр пластиковых труб, надвижные фитинги) будет ли работать в этом случае конвектор? Да, будет.

Однако, нормально греть будут далеко не все модели, а только самые мощные из них, да и то, имеющие в своей конструкции отдельный вентилятор.

Но даже и в этом случае, монтаж и установка внутрипольных конвекторов, с точки зрения законодательства, все равно подпадает под те же правила, что и монтаж водяных теплых полов.

То есть подключать их от системы центрального отопления строго запрещено.

Кроме этого, если подключиться от стояков и уйти трубами под стяжку, стояки то все равно останутся.

И вам придется выкручиваться двумя способами:

обходить их напольным покрытием

возводить фальшстену

Поэтому главное что вы должны запомнить – если у вас стандартная система отопления, то о внутрипольных конвекторах нужно забыть сразу.
