Тиски

На что обратить внимание при выборе тисков для гаража

Выбирая инструмент для работы, немаловажно принять во внимание ряд важных факторов. К таковым факторам относятся:

1. Размеры губок — надо определиться, какие виды заготовок планируется зажимать в тиски. Лучше покупать инструмент с запасом, чтобы в случае необходимости его применения не понадобилось покупать тиски на размер больше
2. Ход подвижной губки или расстояние между зажимами — чем больше эта величина, тем шире возможности инструмента
3. Рукоятка — она должна соответствовать размеру инструмента. Если устройства большого размера, а рукоятка на них маленькая, то это вызовет некоторые неудобства при их эксплуатации

При покупке учитывайте стоимость и производителя тисков. Чем более популярен бренд, тем соответственно выше стоимость инструмента

При этом важно понимать, что известные производители не выпускают подделки, поэтому вы смело можете приобретать такие устройства, и пользоваться ими неограниченный промежуток времени

В завершении следует отметить, что срок службы инструмента зависит от особенностей его эксплуатации и ухода

После покупки обратите внимание на величину усилия зажима, которая не должна превышаться, иначе это повлечет за собой выведение из строя деталей и механизмов

Публикации по теме

Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты

Главное что нужно знать при выборе ножовки по газобетону

Строительный степлер —виды, какие скобы применять и особенности ремонта

Реверсивная отвертка и предназначение инструмента

Виды тисков по форме исполнения

Еще рассматриваемые устройства классифицируются на виды по такому немаловажному признаку, как форма исполнения или внешний вид. Самые простые и популярные варианты — слесарные тиски. Опорная платформа может быть подвижной или неподвижной, но забегая наперед, надо отметить, что лучше выбирать первый вариант

Подвижность платформы на инструменте существенно расширяет его функционал. Дополнительно слесарные модели оснащаются специальной площадкой за подвижной губой, которая называется наковальней. Используется она для того, чтобы расположить деталь для последующей ее деформации

Опорная платформа может быть подвижной или неподвижной, но забегая наперед, надо отметить, что лучше выбирать первый вариант. Подвижность платформы на инструменте существенно расширяет его функционал. Дополнительно слесарные модели оснащаются специальной площадкой за подвижной губой, которая называется наковальней. Используется она для того, чтобы расположить деталь для последующей ее деформации.

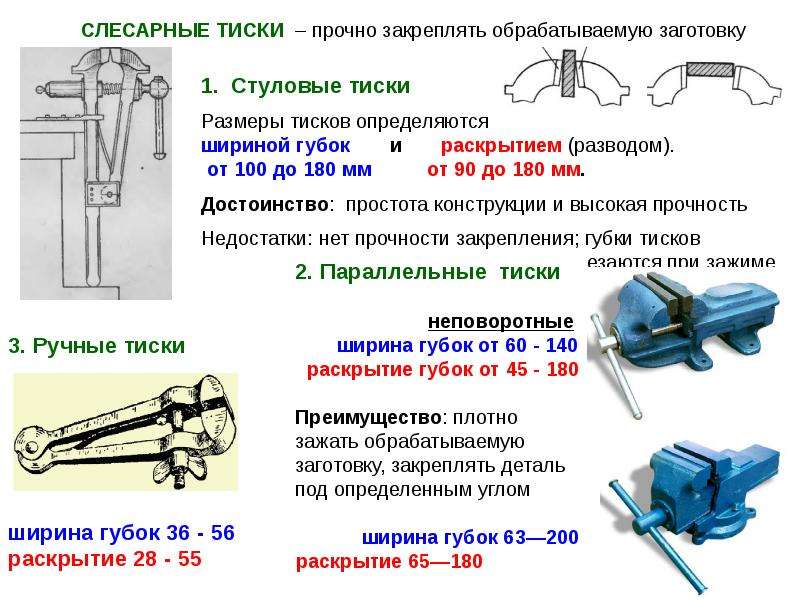

Кроме слесарных тисков, которые присутствуют практически в каждом гараже, рассматриваемые устройства также бывают:

1. Настольными — это маленькие тиски, которые крепятся к столу за счет специального механизма в виде струбцины, а служат они для проведения ремонтных работ различной аппаратуры и мелких деталей. Механизм для фиксации оснастки позволяет быстро переставлять его с одного места на другое. В устройстве настольных губок щечки не снимаются, что связано с их прямым назначением. Они не предназначены для фиксации стальных большеразмерных деталей, поэтому деформация щечек исключена
2. Станочными — такие устройства предназначены для применения совместно с различными вариантами станков. Это могут быть фрезерные, сверлильные и прочие варианты станков, на которых немаловажную роль играют фиксирующие инструменты. От эффективности закрепления детали на станке зависит качество ее обработки. Для изготовления станочных тисков применяется сталь
3. Ручными — это отдельный класс инструментов, которые имеют простую конструкцию, и отличаются от предыдущих моделей своей мобильностью. Конструктивно ручные тиски напоминают щипцы, только имеют гораздо большие размеры. Отличаются такие устройства от пассатижей тем, что в их конструкции имеется специальный механизм, за счет которого происходит блокирование зажимных губок. Инструменты ручного типа предназначены для эффективной фиксации заготовок и последующей их обработки на весу. Очень эффективный инструмент, когда необходимо выкрутить винты или болты со слизанными гранями
4. Столярными — нужны для работы с деревянными заготовками. За счет того, что для фиксации деревянных деталей не требуется большая величина усилия прижима, столярные тиски имеют простейшую и облегченную конструкцию. Причем для их создания применяется не только металл, но и древесина. Среди мастеров можно встретить такое название, как плотницкие тиски, что означает столярные. Губки столярных стальных устройств имеют гладкую поверхность, а при необходимости фиксации заготовки, необходимо подложить накладки из дерева, исключив повреждение и деформацию детали, подвергающейся обработке. Плотницкие тиски могут также состоять из одной подвижной губки, а в качестве второй неподвижной выступает край стола
5. Стуловыми — сегодня такие модели тисков можно встретить в кузнях или увидеть только на фото. Они уже давно не выпускаются, но еще применяются среди мастеров узкоспециализированных направлений. Свое название стуловые инструменты получили за счет сходство со стульями. Конструктивно их губки имеют форму щипцов, что позволяет фиксировать заготовки разной формы и размеров

У каждого мастера к верстаку должно крепиться несколько видов моделей тисков. Причем они должны быть представлены не только разных размеров, но и по конфигурации.

Это интересно! Тиски для станков, которые предназначены для выполнения точных работ, выпускаются по ГОСТу 20746-84. Такие устройства имеют следующие наименования — 7200-0301, 02, 03 и 04. Наличие буквенного обозначения указывает на класс точности (Н — нормальный, П — повышенный, В — высокий).

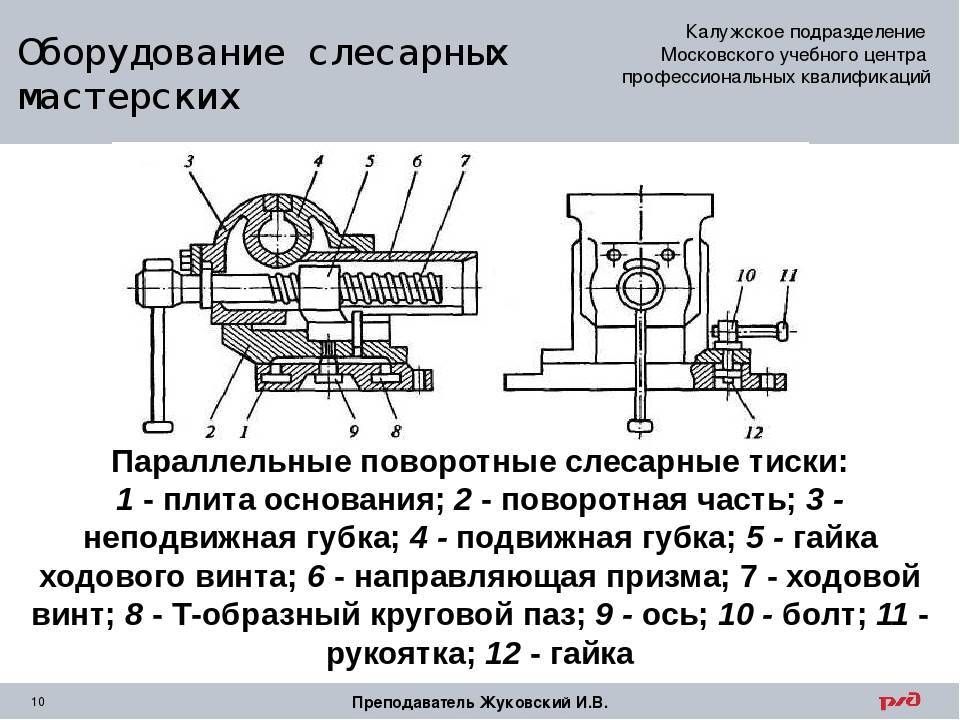

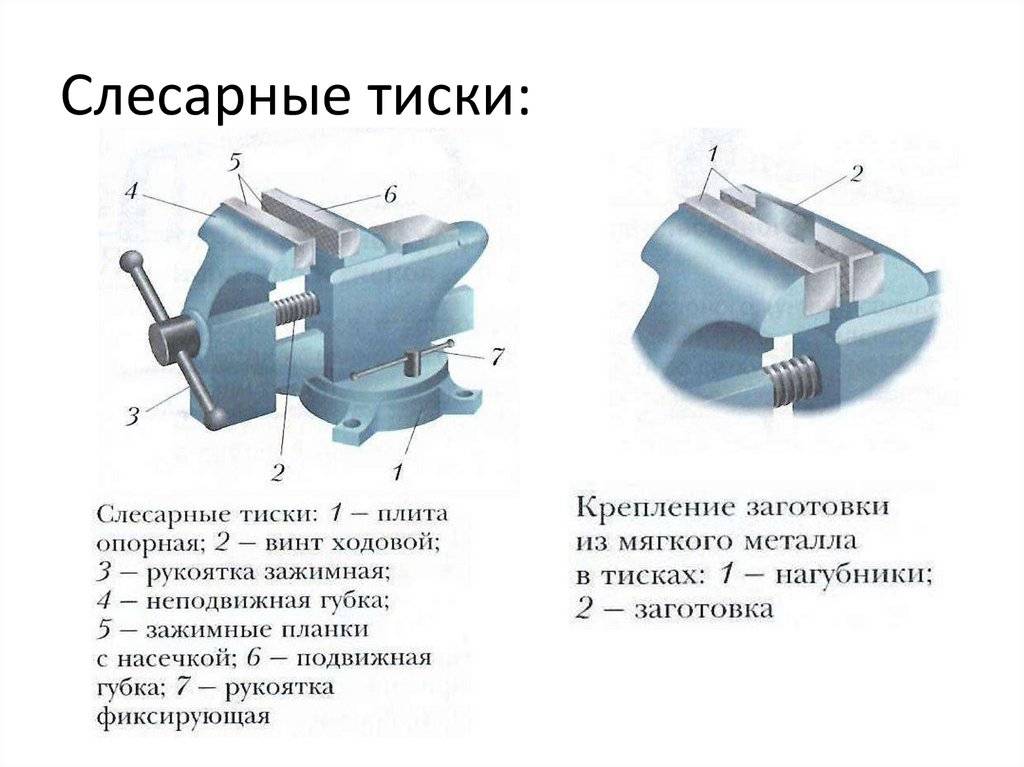

Детали конструкции

Такой слесарный инструмент бывает разных форм и размеров, в зависимости от своего функционала. Он используется и в домашней мастерской, и в цехах заводов и фабрик.

Независимо от размера и места эксплуатации этого механизма, все его разновидности включают в свой состав схожие детали конструкции:

• основание (опорную плиту);
• статичную губку;
• подвижную губку;
• винт ходовой части;
• гайку;
• рукоятку;
• сменные пластины с насечками;
• пружину;
• втулку;
• крепление для удержания тисков.

Различные модификации тисков могут иметь в своём составе многие другие детали и элементы, в зависимости от функционального предназначения.

Слесарные тиски — довольно тяжёлый инструмент. Он изготавливается из такого крепкого материала, как сталь или чугун. Чтобы его удерживать на поверхности стола, в конструкции этого механизма предусмотрен специальный крепёж, также поддерживающий тиски в вертикальном положении. С его помощью закрепляется статичная (неподвижная) губка устройства. К ней особым способом прикрепляется подвижная губка.

Подвижная губка удаляется и приближается к неподвижной посредством винта с резьбой. Он приходит в движение с помощью выдвижной рукоятки. Поворачивая ручку тисков, можно регулировать расстояние между пластинами, задавая нужную ширину.

Общим для всех слесарных тисков является то, что размер удерживаемой между платинами детали определяет длину максимального расстояния между ними.

Пластины и другие механизмы изготавливаются из прочной стали, так как на них приходится максимальная нагрузка при работе, особенно когда тиски используют как наковальню. Другие детали конструкции также отличаются особой прочностью и надёжностью, высокой степенью износостойкости, что позволяет им легко переносить механические нагрузки.

Как выбрать качественные тиски

Устройство тисков остается неизменным уже не одно десятилетие. Главными составляющими зажимного приспособления являются две губки, опорная плита, ходовой винт. Одна из губок неподвижно закреплена на основании, а вторая перемещается с помощью специального механизма с рукоятью. Чаще всего тиски изготавливаются из чугуна, стали или их комбинаций. Редко можно встретить деревянные устройства в столярных мастерских. У каждого из материалов есть свои плюсы и минусы. Все тиски можно сгруппировать от их целевому назначению. Слесарные модели должны надежно удерживать твердый металл, сохраняя целостность. Столярные приспособления более нежно относятся к деревянным деталям, не разрушая мягкие волокна. Специально для станков делаются тиски, которые фиксируются на станине. С их помощью деталь точно подается в зону обработки. Работать с трубами удобнее, если удерживать заготовку в трубных тисках. У них особые губки, прилегающие к поверхности детали с нескольких сторон. Тиски серьезно отличаются габаритными размерами и весом. Если приспособление будет установлено неподвижно на верстаке, то масса не имеет решающего значения, важнее обратить на способ фиксации. А при постоянном перемещении удобнее будут легкие и компактные модели. Хотя пользователи уверены в том, что чем тяжелее тиски, тем они прочнее и надежнее. Для удобства в работе существует много дополнительных функций. Слесарные тиски оснащаются поворотным механизмом (на 180 или 360 градусов). К столярным моделям монтируются складные ножки и накладки зажимов. У станочных приспособлений делаются подвижные части, благодаря которым удается подводить (отводить) деталь в зону обработки, вращая рукоятки

Быстрозажимной винт ускоряет фиксацию детали, что особенно важно в производственных условиях. В наш обзор попали 11 лучших тисков

Составляя рейтинг, учитывалось мнение экспертного сообщества и отзывы отечественных потребителей

В наш обзор попали 11 лучших тисков. Составляя рейтинг, учитывалось мнение экспертного сообщества и отзывы отечественных потребителей.

Какой уход требуют тиски?

Как и большинство инструментов, тиски требуют особого ухода. Чтобы они хорошо работали, все детали должны быть чистыми. Инструмент необходимо протирать тканью, смоченной растворителем. Данную процедуру нужно повторять после каждого использования тисков.

Детали инструмента нужно обрабатывать смазкой. Можно использовать масло, предназначенное для двигателя. Такой уход поможет поддерживать губки в рабочем состоянии, в итоге они будут плавно открываться. После обработки снижается риск возникновения коррозии.

Если появилась ржавчина, то ее нужно снять с инструмента механическим путем. Если данный способ не помогает и налет уже прочно осел на тисках, тогда нужно воспользоваться специальными составами по борьбе с коррозией металла. Можно нанести чистящий состав и оставить его на ночь. Утром нужно смыть его водой и просушить инструмент.

Недостатки использования

Наименее прочным по сравнению с изделиями из стали, являются тиски, выполненные из чугуна. Их износостойкость намного ниже.

Другие возможные недостатки связаны с индивидуальными конструктивными и функциональными особенностями разных тисков:

• как правило, имеют небольшой люфт;
• при работе пластины могут смещаться и их можно выровнять, только используя специальные инструменты;
• стопорные шайбы, входящие в состав конструкции тисков, быстро изнашиваются и требуют частой замены;
• трудно удерживать между пластинами большие по длине детали.

Недостатки стуловых тисков:

• недостаточная прочность крепления тисков на верстаке;
• из-за того, что рабочие поверхности пластин не при всех положениях находятся параллельно друг другу, узкие заготовки при зажиме можно зафиксировать только с помощью верхних губок. Удерживание широких предметов возможно лишь посредством нижних пластин;
• на деталях могут оставаться вмятины, если давление при их фиксации будет слишком сильным;
• за счёт открытого винта, его вращающаяся часть очень быстро подвергается загрязнению, и тиски могут быстро выйти из строя.

Недостатки ручных моделей:

• за счёт малого разбега и ширины пластин, такими тесками нельзя удерживать и обрабатывать большие детали;
• зажим большинства ручных тисков может повреждать детали, оставляя на них вмятины и царапины;
• ограничивает свободу движений. Тиски приходится удерживать в руках, производя манипуляции с деталями свободной рукой;
• без использования специальных приспособлений невозможно осуществлять работу под углом;
• практически невозможно удержать крупную заготовку в неподвижном положении.

https://youtube.com/watch?v=c6Z5bqv4LBI

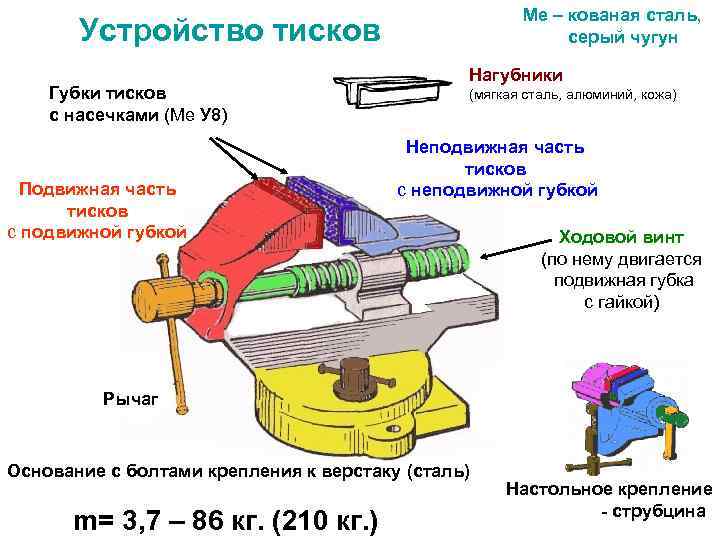

Устройство и характеристики

Стандартные тиски состоят из следующих основных элементов:

• Основание – фактически корпус тисков с опорной плитой, предназначенной для фиксации инструмента на столе, станке или верстаке, иногда оснащается наковальней. Крепление чаще всего болтовое, вакуумное (по типу присоски) или магнитное.
• Губки. Как правило, их две: неподвижная и подвижная. Первая является частью основания, а зажим детали осуществляется посредством движения по направляющим второй губки к первой. Каждая губка имеет плоские съемные накладки, которые называются щечками. Внутренняя поверхность может быть полностью гладкой, что предотвращает повреждение мягкой детали при ее зажиме, рифленой с глубокой фрезеровкой, обеспечивающей лучшее сцепление, а следовательно, фиксацию заготовок, или с мелкой насечкой для тех же целей. Во втором случае каждая отдельная ячейка рифленого рисунка имеет форму острой или срезанной пирамиды, либо же на щечке прорезаются вертикальные или горизонтальные борозды по всей длине.
• Зажимной винт с поворотной ручкой – собственно механизм, отвечающий за движение губки. Ходовой винт проходит сквозь всю конструкцию инструмента, а ручка необходима для его вращения без использования гаечного ключа или другого инструмента.

Конструкция разных видов тисков может значительно отличаться от описанной выше.

Так, например, вместо механического поджима винтом может использоваться гидравлика.

Также некоторый инструмент имеет двойные губки, то есть две пары, расположенные друг над другом.

В этом случае верхние губки – основные, имеют, как правило, классическое исполнение.

Нижние – дополнительные, для решения специфических задач.

Хорошим примером служат V-образные варианты литой или сборной конструкции, предназначенные для удержания заготовок с круглым поперечным сечением.

Еще одно интересное дополнение, которое чаще всего встречается на малых настольных тисках – кнопка блокировки губок, при помощи которой процесс разжима или фиксации заготовок многократно ускоряется.

Материал

По материалу изготовления тиски бывают:

• Металлические – чаще всего это чугунные инструменты, нередко встречаются и стальные, алюминиевые, дюралюминиевые варианты.
• Деревянные – часть столярного верстака, иногда самостоятельная конструкция. Предназначены для фиксации деревянных заготовок. Все элементы, кроме прижимного механизма (редко и он тоже) изготовлены из мягких, но одновременно прочных пород древесины, например, сосны.

Щечки зачастую изготавливаются из мягких материалов таких как: цветных металлов, дерева и даже твердой резины.

Учитывая, что их можно приобрести отдельно, механические характеристики подбираются индивидуально под материал зажимаемой детали.

Также производятся твердые каленые (примерно до 45 HRC) губки из стали.

Размеры и вес

Учитывая огромное количество видов тисков, можно смело говорить о действительно широком диапазоне их размеров.

Классические же слесарные инструменты, которые по праву считаются самыми популярными, так как подходят для решения большинства задач, имеют следующие размеры:

• • Малые: длина – 290 мм, высота – 140 мм, высота губок – 50 мм, ход губок – 80 мм, масса – 8 кг.
• • Средние: длина – 372 мм, высота – 180 мм, высота губок – 70 мм, ход губок – 125 мм, масса – 14 кг.
• • Большие: длина – 458 мм, высота – 220 мм, высота губок – 90 мм, масса – 27 кг, а губки раздвигаются на 160 мм.

Существуют модели, размеры которых намного превосходят указанные выше.

Так, например, длина классических тисков Т-250 составляет 668 мм, а вес – 60 кг.

Их высокие губки выступают на 125 мм, и имеют ширину в 250 мм.

Приблизительные размеры стуловых тисков:

• Длина, ширина и высота: 370 – 400 мм, 180 – 200 мм, 180 – 200 мм.
• Рабочий ход подвижной губки: 120 – 160 мм.
• Высота губок: 65 – 75 мм.
• Масса: 13 – 19 кг.

Ручные тиски в среднем имеют длину 22 – 90 мм, ширину 6 – 45 мм, а высоту 100 – 150 мм.

Устройство, назначение и типы механизма

Прежде чем приступать к рассмотрению устройства тисков слесарных, стоит разобраться с их назначением. Они необходимы для того, чтобы зажать тот или иной предмет, зафиксировать какую-либо деталь механизма.

При выборе вида тисков лучше всего опираться на цель, для которой они необходимы

Важно помнить, что выбор подходящего приспособления зависит от следующих параметров:

• материала, из которого изготовлено устройство;
• размеров;
• силы прижима;
• страны-производителя.

Раньше самыми распространенными тисками считались чугунные, ведь их активно разрабатывали в советское время. Сейчас этому материалу стоит отдавать предпочтение только в том случае, если мастер не собирается гнуть стальные заготовки или конструкции. Чугун довольно хрупкий и совершенно не подойдет для вполнения этих действий, в этом случае лучше отдать предпочтение стальным тискам. При выборе типа инструмента следует прислушаться к следующим советам:

Если предстоит изготавливать различные цилиндрические изделия, стоит обратить внимание на нестандартные разновидности тисков.
Когда инструмент необходим исключительно для дома и с его помощью не нужно зажимать крупные детали, лучше выбрать небольшой компактный аппарат.
Если у мастера нет верстака, но при этом ему не нужно выполнять операции, требующие применения грубой физической силы, ему идеально подойдут настольные тиски. Они закрепляются при помощи различных струбцин.
При использовании крупных деталей можно с уверенностью выбирать тиски с предварительным раздвиганием губок. При выборе такого типа аппарата обработка не потребует особых усилий, поэтому станок будет удобным в использовании.
В домашнем хозяйстве не помешает иметь мини-тиски

Они помогут при выполнении небольших ремонтных работ по дому. Также их можно использовать в качестве ручного инструмента, они незаменимы, когда нужно справиться с прикипевшей гайкой.

При выборе такого типа аппарата обработка не потребует особых усилий, поэтому станок будет удобным в использовании.
В домашнем хозяйстве не помешает иметь мини-тиски. Они помогут при выполнении небольших ремонтных работ по дому. Также их можно использовать в качестве ручного инструмента, они незаменимы, когда нужно справиться с прикипевшей гайкой.

Некоторые типы имеют пневмопривод, который способен значительно облегчить процесс работы. Но такой тип устройства стоит рассматривать только при наличии производства, в остальных случаях он не понадобится.

При выборе инструмента следует отказаться от китайских чугунных конструкций, так как они быстро начинают крошиться и выходят из строя. Но если в продаже имеются тиски только китайского производства, тогда следует отдавать предпочтение стальным изделиям.

Тисы станочные

Тип А. Размеры, мм

Обозначение тисков исполнения	B	A	L	H	H1	h
1	2	3
7200-0201	—	—	63	40	200	65	—	20
—	7200-0202	—	63	40	250	—	90	20
7200-0203	—	—	80	50	250	75	—	25
—	7200-0204	—	80	50	280	—	100	25
7200-0205	7200-0206	—	100	63	340	85	110	32
7200-0207	7200-0208	—	100	80	400	105	135	40
7200-0209	7200-0210	—	125	125	400	110	140	40
—	—	7200-0211	125	125	450	110	140	40
7200-0212	7200-0213	—	160	100	500	130	165	50
7200-0214	7200-0215	—	160	200	500	130	165	50
—	—	7200-0216	160	200	550	130	165	50
7200-0217	7200-0218	—	200	125	630	155	195	63
7200-0219	7200-0220	—	200	250	630	155	195	63
—	—	7200-0221	200	250	650	155	195	63
7200-0222	7200-0223	—	250	160	800	185	230	80
7200-0224	7200-0225	7200-0226	250	320	800	200	250	80
7200-0227	7200-0228	7200-0229	320	400	900	225	275	100
7200-0230	7200-0231	7200-0232	400	500	1000	285	350	125

Типы Б и В

Исполнение 1

Исполнение 2 и 3

Обозначение тисков исполнения	B	A	L	H	H1	h
исполнения
1	2	3	1	2	3
7200-0001	7200-0002	—	7200-0001	7200-0002	—	125	80	550	105	135	40
7200-0003	7200-0004	7200-0005	7200-0003	7200-0004	7200-0005	125	125	550	110	140	40
7200-0006	7200-0007	—	7200-0006	7200-0007	—	160	100	650	130	130	50
7200-0008	7200-0009	7200-0010	7200-0008	7200-0009	7200-0010	160	200	650	130	130	50
7200-0011	7200-0012	—	7200-0011	7200-0012	—	200	125	750	155	155	63
7200-0013	7200-0014	7200-0015	7200-0013	7200-0014	7200-0015	200	250	750	155	155	63
7200-0016	7200-0017	—	7200-0016	7200-0017	—	250	160	850	185	185	80
7200-0018	7200-0019	7200-0020	7200-0018	7200-0019	7200-0020	250	320	850	200	200	80
7200-0021	7200-0022	7200-0023	7200-0021	7200-0022	7200-0023	320	400	950	225	225	100
7200-0024	7200-0025	7200-0026	7200-0024	7200-0025	7200-0026	400	500	1000	285	285	125

Примечание.

Тиски типа А — с ручным приводом исполнений:

1. неповоротные;
2. поворотные;
3. поворотные с двусторонним зажимом и усиленным креплением.

Тиски типа Б — с пневматическим приводом исполнений:

1. неповоротные;
2. поворотные;
3. поворотные с усиленным креплением.

Тиски типа В — с гидравлическим приводом исполнений:

1. неповоротные;
2. поворотные;
3. поворотные с усиленным креплением.

Тиски 7200-0022 ГОСТ 14904-80

Тиски для точных станочных работ ГОСТ 20746 — 84

Размеры, мм

Обозначение тисков	Ход губки l	B	H	h	L	L1	A	A1	d
7200-0301	0-55	50	45	18	125	245	—	—	—
7200-0302	0-63	80	60	30	160	291	—	—	—
7200-0303	0-63	100	63	32	160	291	63	130	11
7200-0304	0-80	125	80	40	200	347	80	171	11

Примечание

Тиски имеют классы точности Н, П, А. В обозначении тисков приводится буквенный индекс классов гочности П и А; буквенный индекс класса точности Н не указывается.

Критерии выбора модели тисков

Выбирая те или иные тиски, обязательно нужно учесть то, для чего они будут применены

Стоит обратить особое внимание также и на размер деталей (заготовок), с которыми предстоит работать:

Слесарные

Приобретая слесарные тиски, отдают предпочтение прочным моделям из стали. Нужно помнить, что ходовой винт таких тисков быстро изнашивается, и они не подходят для работы с очень габаритными заготовками.

Чем больше будет весить инструмент, тем он будет прочнее.

Чтобы была возможность обрабатывать заготовки, установленные вертикально, выбирают станки с вращающейся основой. Лучше приобрести модели, дополненные большой наковальней.

Круглые детали лучше обрабатывать, приобретая тиски, оснащённые призмами.

Стуловые

Приобретая такие тиски, обращают внимание на

1. Функциональность и износостойкость. На них будут обрабатываться особенно прочные детали, поэтому нужно приобретать надёжные прочные модели, выполненные из закалённой стали.
2. Наличие антикоррозийного покрытия. Как правило, пропитка наносится на детали, имеющие резьбу. Некоторые производители покрывают таким покрытием устройство целиком.
3. Наличие насечек на пластинах. Они помогут лучше удерживать и фиксировать деталь в тисках.

Ручные

При их покупке проверяют размер зазора и параллельность пластин.

люфт должен быть минимальным;
зубцы пластин не должны оставлять царапин на металле;
обратить внимание на величину угла, под которым можно работать с помощью этих тисков.

Как выбрать

Покупая тиски, нужно уточнить, для выполнения какой работы они необходимы. В соответствии с этим можно определить подходящий тип инструмента

Важно учитывать величину обрабатываемых деталей — она повлияет на то, какие должны быть размеры инструмента

Столярные тиски применяют для работы с деревянными деталямиИсточник moiinstrumentu.ru

Нужно определить, какими должны быть губки. В некоторых случаях лучше подойдут инструменты, предусматривающие возможность их замены

Нужно обратить внимание на способ крепления накладок — применение винтов или заклёпок

Глобусные тиски позволяют менять угол расположения деталиИсточник moiinstrumentu.ru
