Как отрегулировать дверные петли различных видов

Установка

Для монтажа могут понадобиться следующие инструменты и приспособления:

кольцо-ограничитель;
стойки для фиксации;
шаблон для врезки петель;
шестигранная бита;
дрель;
сверло;
вороток;
струбцины;
державка.

Специалисты рекомендуют придерживаться следующей технологии.

Зафиксировать дверь на полу, чтобы максимально правильно установить петли. В мебельных магазинах есть специальные стойки для фиксации, но их можно сделать и своими руками.
Разметить полотно и блок (места, куда будут монтироваться петли).
С помощью струбцины закрепить шаблон на полотно (он облегчает работу). Шаблон часто входит в комплектацию, если в наборе его нет, можно приобрести отдельно или нарисовать самостоятельно.
Просверлить дрелью отверстия сверлом нужного диаметра и вставить стержни. Глубина должна быть равна длине деталей, а количество должно соответствовать количеству стержней.

Подготовка двери:

зафиксировать детали на отмеченных местах шурупами;
на раму установить створчатую часть петли;
закрепить декоративные элементы.

При установке двух петель, расстояние от верха и низа должно быть от 15 до 20 см. Если требуется большее количество, расстояние сверху и снизу можно уменьшить до 8–12 см.

Виды межкомнатные дверей

Карточные петли довольно востребованы при монтаже межкомнатных конструкций. Такой вариант крепления дверного полотна в проем является самым популярным. Состоят петли карточного типа из разных пластин, которые называются крыльями. В них имеется несколько отверстий, которые служат местом монтажа саморезов.

Какие будут выбраны петли, зависит от массы двери и ее размера. Карточные конструкции были популярны еще в прошлом столетии. Размеры таких изделий могут значительно расходиться.

Пятидюймовые дверные петли оснащаются 5 отверстиями, предназначенными для саморезов. Четырехдюймовые изделия имеют 4 отверстия. Для таких петель обычно применяются названия – пятерка и четверка. Выбор наиболее подходящего изделия оптимального размера необходимо с учетом массы дверного полотна. Тяжелые конструкции вешают на крупные изделия. Если дверь легкая, ее следует монтировать на дверные петли меньшего размера.

В случае с очень тяжелыми полотнами используются 3 петли. Это обеспечивает более длительную и надежную эксплуатацию двери.

Скрытые петли

На входных дверях часто устанавливают скрытые механизмы. Они бывают нескольких видов:

регулируемые;
нерегулируемые.

Отремонтировать второй вид таких изделий невозможно. Они подлежат замене. Но эти конструкции надежны и редко ломаются.

Регулируемые изделия удобнее эксплуатировать, чем стационарные петли. При вертикальном смещении дверного полотна смещают полотно в нужную сторону. Для этого шестигранником ослабляется регулирующий винт, на крайних петлях. Первой освобождается верхняя петля, а затем нижняя.

Затем откручивается винт в торце изделия. Остается только правильно выставить положение центрального винта. Правильно отрегулированный винт обеспечит равномерный зазор по периметру двери.

Высота регулируется специальными торцовыми винтами. Для приподнимания полотна отпускают верхний винт, затем сильнее закручивают нижний. Опускание полотна выполняется в обратной последовательности.

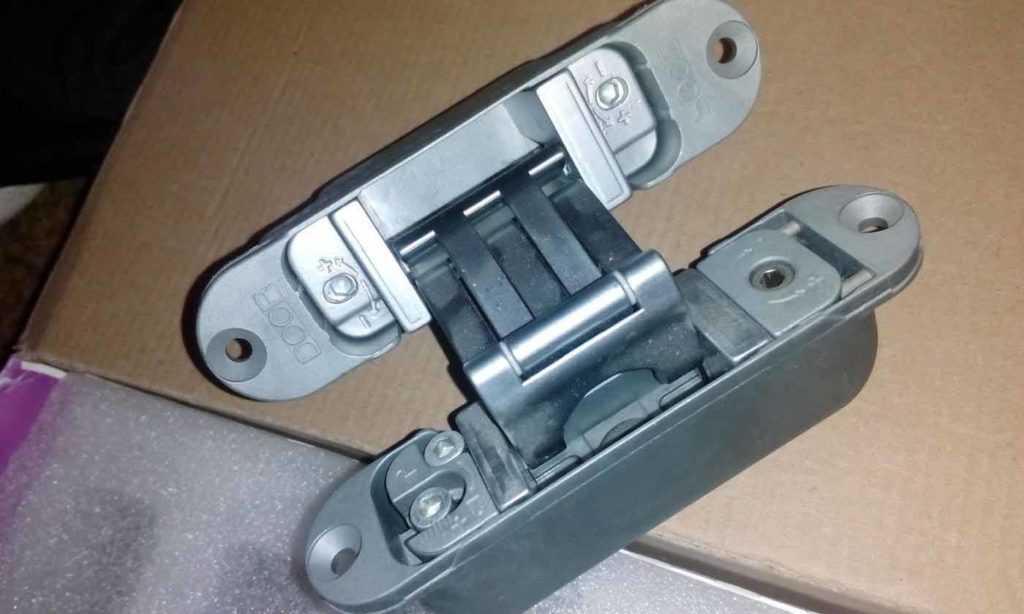

Точка регулировки скрытого вида петель

Особенности

Скрытые петли представляют собой конструкцию, состоящую из металлического корпуса, потайного шарнира, находящегося внутри этого корпуса, рычага и антифрикционной втулки, предназначенной для более лучшего скольжения. Рычаг, в свою очередь, состоит из 2 частей, соединённых между собой при помощи подвижной оси, выполненной из стали и обеспечивающей соединение между шарнирами и полотном. Различают три типа скрытых петель: левого исполнения, правого исполнения и универсальные.

И если последние способны функционировать, будучи установленными на любую из сторон полотна, то первые два вида имеют узкую специализацию и могут быть установлены только на определённую сторону. Внутренние петли обеспечивают подвижность полотна на 180 градусов и способны выдерживать до 200 000 циклов открывания-закрывания. Кроме того, устройства обеспечивают лёгкий и бесшумный ход дверного полотна, не допускают самопроизвольного отхождения двери от коробки и обладают способностью её фиксации в крайних положениях.

Материалом изготовления скрытых дверных навесов является сплав под названием цамак, в состав которого входит алюминий, магний, медь и цинк. Цамак абсолютно безопасен для здоровья окружающих и отличается высокой прочностью и износоустойчивостью. Сплав хорошо отливается при достаточно низких температурах плавления и отличается гладкой поверхностью и однородностью структуры.

Готовые изделия покрываются хромом, латунируются либо остаются матовыми. Это позволяет выпускать модели в широком ассортименте дизайна и цвета, что существенно облегчает выбор при их покупке.

Петли для тяжёлых металлических дверей изготавливают из высоколегированной стали. Металл обладает значительно большей прочностью в сравнении со сплавом и способен выдерживать серьёзные весовые нагрузки. Кроме того, стальные петли не подвержены коррозии и отличаются высокой устойчивостью к воздействию экстремальных температур. Это позволяет устанавливать внутренние петли на гаражи, склады и на входные группы частных и многоквартирных домов.

Скрытые петли являются незаменимым видом дверной фурнитуры при установке дверей с наплавом (с четвертью). Особенность таких систем состоит в способе притвора полотна к дверной коробке, которая может быть выполнена в виде четверти на полотне и ответной четверти на коробке, либо четверти, выполненной только на полотне и формирующей притвор внахлёст при закрытии. Особенности конструкции дверного блока не предполагают использования классических петель и рассчитаны только на установку внутренней фурнитуры.

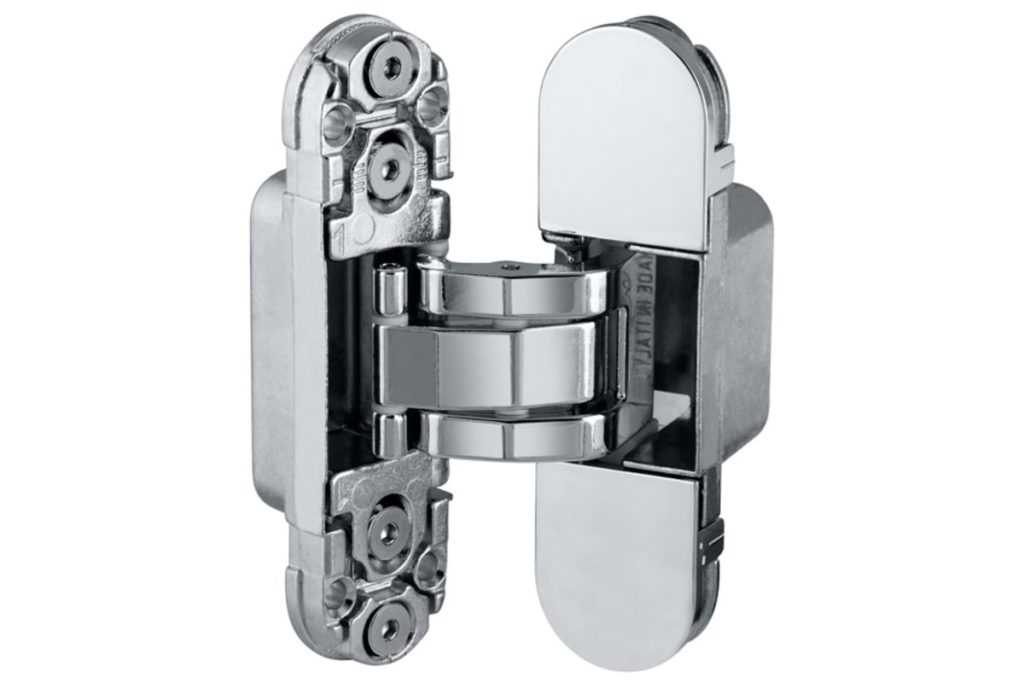

Особенности конструкции скрытых петель

Главная особенность таких дверных петель – это их невидимость после монтажа. Для этого составные элементы изделия врезаются в дверную коробку и полотно.

Скрытые дверные петли обязаны обеспечивать в процессе эксплуатации дверного блока:

Надежное соединение полотна с коробом, при этом без риска разъединения;
Свободное открытие/закрытие створки двери;
Сохранение на протяжении всего гарантийного периода эксплуатации своих первоначальных технических характеристик;
Фиксацию промежуточных и крайних положений полотна;
Петли двери скрытого типа также обязаны выдерживать массу двери, возможные ударные нагрузки и обеспечивать установленный угол открытия – 90, 120, 180 градусов.

Для изготовления таких петель производители используют разные материалы. Различные модели могут отличаться размером, регулировкой (одни регулируются относительно вертикальной плоскости, другие относительно горизонтальной), направлением движения (правые, левые, двусторонние).

Регулировка петель

Петли на пластиковых дверях время от времени необходимо регулировать. Понять, что время для регулировки пришло, можно по различным признакам:

Двери туго закрываются;
Конструкция не выдерживает сквозняки;
Дверь перекошена.

В зависимости от того, какой недостаток был выявлен в работе дверного механизма, может понадобиться горизонтальная, вертикальная регулировка, либо регулировка прижима двери (при сквозняках). Не следует откладывать регулировку надолго, поскольку неправильная работа двери разбалтывает всю систему, а при неправильной эксплуатации может потребоваться полная замена механизма, что составит дополнительные расходы.

Горизонтальная регулировка

Такой вид регулировки необходим при провисании двери. Дверь провисает под собственной тяжестью и при малейшем перекосе возникает необходимость вмешиваться в процесс ее работы.

Процесс можно разделить на следующие шаги:

Открываем дверь для получения доступа к механизму, откручиваем шурупы верхней и средней петли при помощи отвертки либо шестигранного ключа (в зависимости от типа болтов);
Дверь закрывается и с механизмов удаляется декоративная накладка, под которой обнаруживаются шурупы;
Подкручивается длинный горизонтальный шуруп до устранения перекоса.

Вертикальная регулировка

Такой вид регулировки производится при необходимости поднятия или опускания дверцы. Для регулировки необходимо найти регулировочный шуруп. Шуруп находится непосредственно на петле, в нижнем торце. Он может быть закрыт специальной заглушкой, которую требуется снять.

Регулировка производится с помощью шестигранника на 5 мм. Вращая шестигранник по часовой стрелке, полотно поднимается, против часовой – опускается.

Регулировка прижима

Прижим двери имеет существенно значение, из-за недостаточно плотного прилегания двери возникает сквозняк. Регулировка очень проста и производится с помощью шестигранника.

Необходимо найти цапфу, запирающую дверь. На ней имеется специальная засечка, по которой определяется плотность прижимания двери к коробке. Для усиления прижима цапфа поворачивается «от рамы», для ослабления – наоборот.

Итак, петля для дверей из пластика может быть легко снята, установлена, либо отрегулирована при наличии такой необходимости. Если устранить возникшую проблему самостоятельно не удалось, всегда можно вызвать квалифицированного специалиста, который за небольшую сумму отрегулирует петли, заменит их, либо произведет другие действия, необходимые для приведения механизма в надлежащее состояние.

Монтаж дверных петель

Установка скрытых петель требует предварительной подготовки и разметки. Но для начала необходимо определиться, сколько их будет фиксироваться на межкомнатные двери.

Количество петель необходимо рассчитывать, опираясь на массу дверного полотна. Например, для деревянных дверей средней массы достаточно 2-х крепежных деталей, а для тяжелых металлических конструкций рекомендуется использовать не менее 3-х.

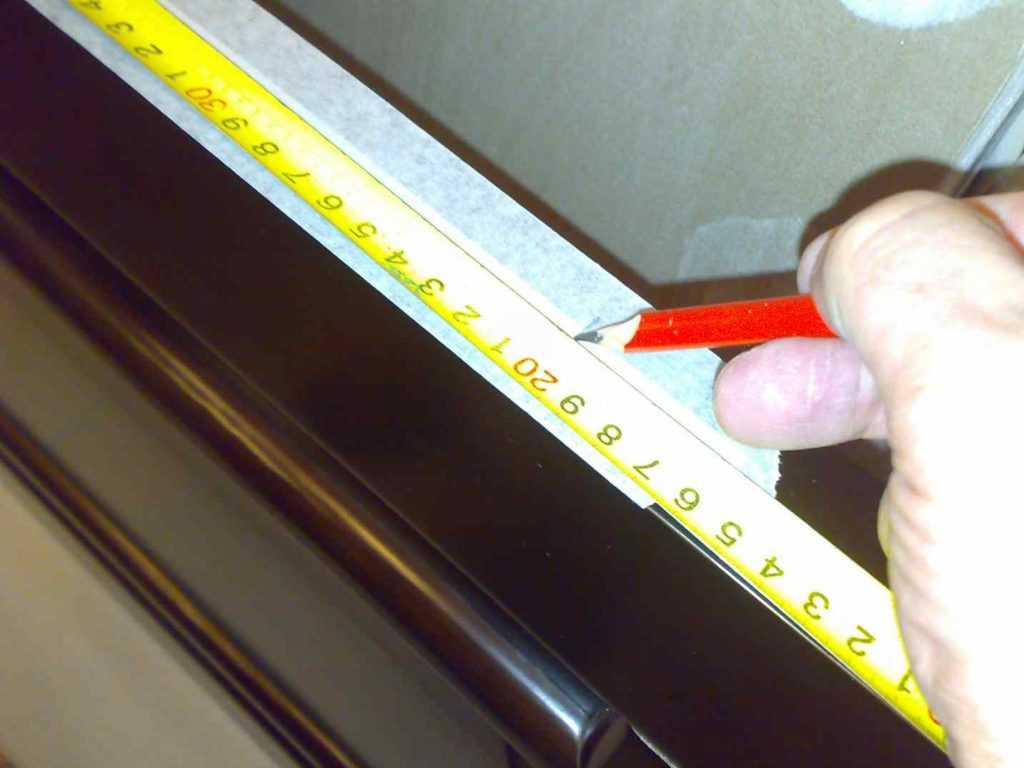

Разметка полотна

Процедура разметки дверного полотна не представляет сложности.

Пошаговая инструкция:

От нижнего и верхнего края полотна необходимо отступить по 20-25 см и провести простым карандашом линии;
На этих участках размещаются петли и обводятся по контуру карандашом;
При монтаже 3-х крепежных элементов третья петля размещается строго по центру.

Разметка дверного короба

Нанести разметку петли скрытого монтажа на деревянную коробку для межкомнатных дверей немного сложнее, но выполнимо. Для этого необходимо:

Поставить створку дверной конструкции в короб. Далее закрепить ее предварительно подготовленными деревянными колышками, выровнять по горизонтали и вертикали с помощью строительного уровня;
На торцевой части короба отметить места врезки скрытых элементов крепления (петель). Они должны быть расположены точно напротив контуров, нанесенных на дверное полотно;
Далее необходимо приложить петли к коробке и также обвести их по контуру. Для этого створку можно снять;
Еще раз проверить правильность нанесения разметки и можно делать углубления для установки креплений.

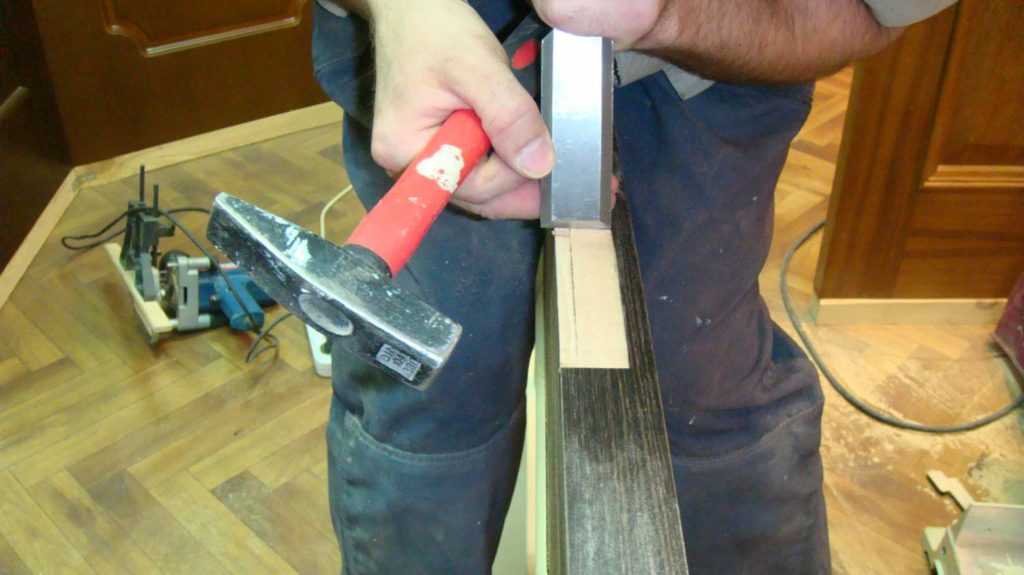

Фрезеровка

Сначала врезка в коробку и полотно для установки скрытых петель в межкомнатные двери выполняется вручную. Делаются незначительные углубления с помощью молотка и стамески. Выемка материала выполняется легким постукиванием по стамеске молотком. Чтобы знать, на какую глубину делать выемку, необходимо измерить толщину петли.

Далее для фиксации скрытых крепежей делаются дополнительные углубления с помощью электродрели и специальной фрезерной насадки. Но перед этим необходимо точно измерить высоту крепления без накладки.

Дрелью необходимо работать достаточно аккуратно. Торец коробки фрезеруется легкими надавливающими движениями точно по предварительно начерченному контуру. После достижения расчетной глубины отверстия процедура повторяется для остальных отметок.

Монтаж дверных петель

Монтаж и последующая регулировка скрытых петель межкомнатных дверей осуществляется после подготовки всех необходимых углублений. При этом в них не должно быть сучков и стружки.

Порядок установки петель скрытого типа:

Петля вставляется в предварительно подготовленное углубление, плотно усаживается в гнездо;
Далее просверливаются отверстия для надежной фиксации крепежей;
В готовые отверстия вставляются и закручиваются шурупы. Все крепежные элементы необходимо затягивать одновременно, чтобы петля не встала наперекосяк;
Аналогичные действия необходимо применить ко всем остальным петлям скрытого типа;
На дверной короб петли монтируются после размещения и прочной фиксации полотна в просвете коробки. Для этого используются деревянные колышки;
Процедура фиксации петель в коробке аналогична процедуре крепления этих деталей в створке;
После завершения монтажа всех крепежных элементов осуществляется их регулировка.

Монтаж

Установка петель на межкомнатные двери не потребует специальных навыков, поэтому процесс не сложно провести своими руками

После того, как разметка сделана, важно оценить ситуацию. Самая распространенная ошибка: неправильный выбор петель

Если полотно слишком тяжелое, то не все крепежи выдержат его вес. Легкие крепежные элементы применяются для монтажа дверей внутри помещения, для уличной дверной конструкции показана только врезка усиленных петель.

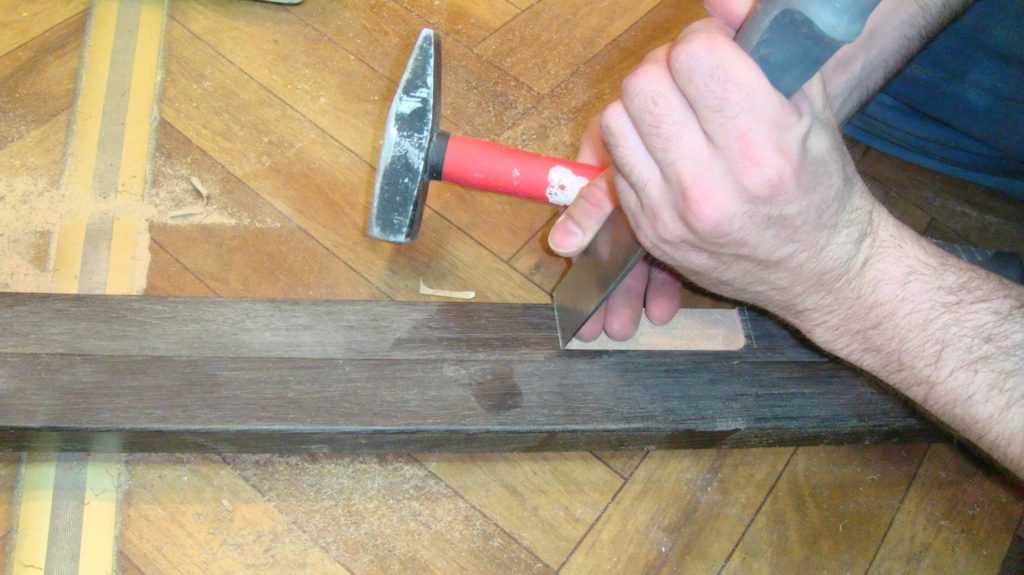

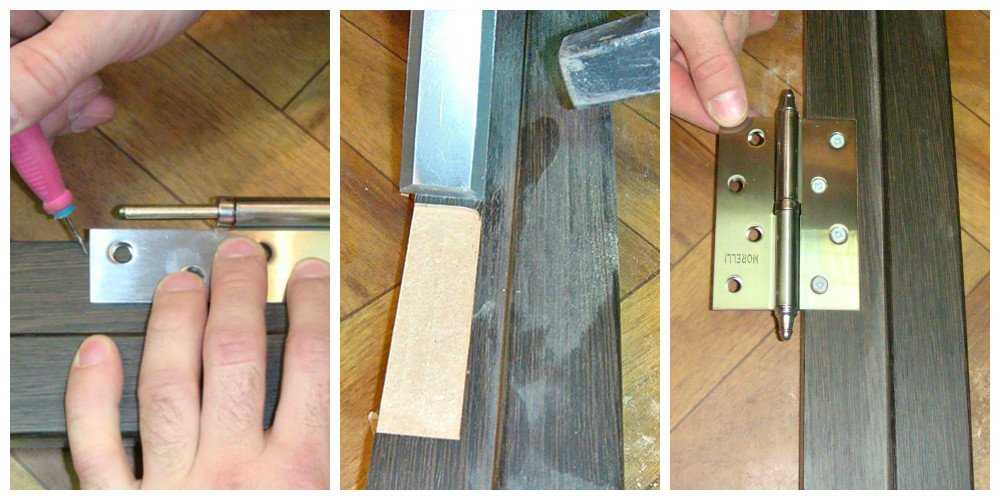

Врезка

Будет удобнее, если короб еще не прикручен к проему. Тогда процедура займет немного времени. Достаточно иметь под рукой инвентарь, о котором говорилось выше. Пошаговая инструкция:

Прикладывается петля по отметке к торцу, очерчивается контур, отмечаются места для сверления;
Выбирается небольшое углубление. Просверливаются ниши для метизов. Предпочтительнее пользоваться фрезером. Стамеска осуществляет выборку материала не аккуратно;
После этого короб кладется на пол, в него вставляется полотно.
Петли вставляются в отверстия, фиксируются метизами.
Блок возвращается в вертикальное положение, проверяется работоспособность конструкции.

Только после этого монтируется коробка в проём. Поняв, как ставить петли методом врезки, человек сможет установить любые крепления на дверь различной конфигурации.

Ввертные петли

Как правильно установить подобные петли на дверь? Эта вариация фурнитуры крепится не так просто. Без фрезера и дрели не обойтись. Помимо подготовительного процесса, стоит позаботиться о помощнике, который будет периодически поддерживать короб или полотно двери. Пошаговый алгоритм действий:

На торцевой части полотна и короба делается разметка. Навесы должны располагаться на одном расстоянии от пола и потолка;
Вырезаются углубления электрическим оборудованием. Если сделать выборку материала до конца не получилось, подключается к работе стамеска;
Если внимательно рассмотреть навес скрытого варианта, то станет ясно, что он состоит из двух элементов. Одна половинка, которая больше, устанавливается на короб, вторая фиксируется в полотно;
После того, как метизы будут вкручены, короб вместе с полотном затягивается насколько хватает сил;

В конце стандартное мероприятие – проверка работоспособности.

Барные петли

Для монтажа этих изделий достаточно иметь электрическое оборудование. Крепежные элементы идут в комплекте вместе с петлями. Конструкция этих деталей немного отличается, они имеют два пружинных навеса. Эта особенность позволяет дверной конструкции открываться в любую сторону. Как правильно ставить петли подобной конфигурации своими руками на межкомнатные двери:

После того, как сделаны отметки для штырей, с помощью дрели выбирается полость;
Прежде чем врезать петельки, необходимо ослабить внутреннюю пружину, потому что она слишком натянута. Если в комплекте отсутствует ключ для этого, то можно воспользоваться шестигранником;
Проводится фиксация метизов.

Следом проводятся регулировочные действия. От того, насколько хорошо будет настроена пружина, зависит не только легкость открытия/закрытия двери, но также срок службы изделия. Это мероприятие проводится по часовой стрелке с помощью специального болта. По мере поворота, проверяется, насколько сильно натянута пружина при движении полотна

Важно учесть, что если пружина будет слишком затянута, створка скажет об этом резким отскакиванием в сторону

Если механизм будет слишком ослаблен, то дверная конструкция будет биться о короб с резким звоном. Чтобы добиться плавности, можно сжать пружинное устройство. В дальнейшем регулировка будет «слетать», поэтому требуются периодические профилактические работы. Во время них проводится не только смазка металлических деталей, но также регулировка пружин.

Основные моменты при выборе петель

До того как отправляться в специализированный магазин, чтобы купить дверную фурнитуру (в нашем случае – петли), следует обратить внимание на следующие нюансы:

материал, вес и ширину дверного полотна;
цвет и стилистику оформления двери;
место установки петель: правые, левые;
место расположения двери (входная или межкомнатная);
интенсивность эксплуатации, подразделяется на низкую, среднюю, высокую;
конструктивную особенность торца двери; она может быть фальцевая или гладкая;
техническую возможность крепления выбранного типа петель.

Самый существенный момент при выборе поворотного механизма створки – это обеспечение прочности, надежности и несущей способности соединения. У двери с неправильно подобранными петлями или установленными с грубыми нарушениями, существенно сокращается эксплуатационный ресурс

Поэтому на подготовительном этапе важно владеть информацией о весе дверного полотна, а также его ширине. При этом особо важно именно правильное определение весовой категории створки

Итоговое значение должно состоять из веса полотна и всех комплектующих. Это замки, ручки, доводчики и другое. Исходя из полученных данных, определяют количество петель следующим образом:

крепления в двух уровнях для створки весом не более 25 кг;
две-три петли понадобятся при весовой категории полотна до 40 кг; их число зависит от типа петель и материала двери;
три петли – при значении веса до 60 кг;
четыре точки крепления – для створки 80 кг.

При подборе правильного числа петель учитывают место установки двери, частоту ее эксплуатации, ветровую нагрузку (для входных моделей), оборудование доводчиком, вероятность дополнительных физических нагрузок. На основании указанных факторов относительно расчетного веса створки применяют повышающие коэффициенты.

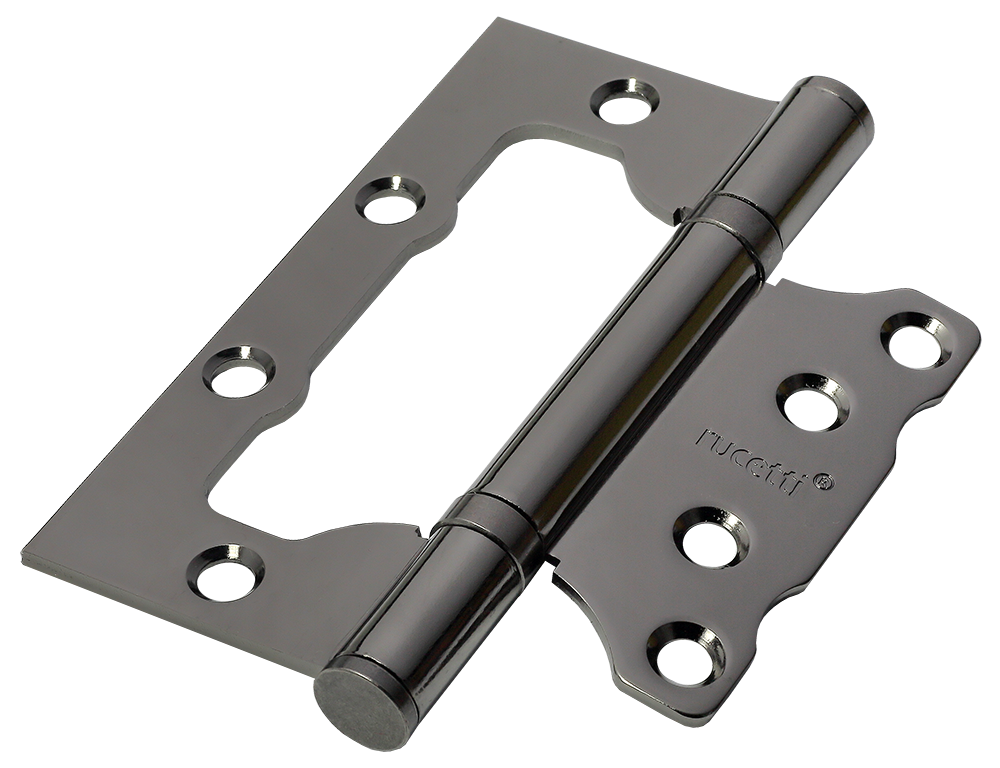

Карточные петли

Самые распространенные размеры карточных петель по высоте 100, 120 и 125мм, при этом ширина карты может быть в пределах 25-30мм. В большинстве случаев достаточно двух петель 100 мм, но когда дверь очень тяжелая можно выбрать петли побольше или установить три высотой 100 мм, по схеме — две сверху, одна снизу. При этом верхняя и нижняя петля крепится на расстоянии 20 см от края полотна. У петель «Апекс» на упаковке есть удобная схема расчета размера и количества петель исходя из веса дверей. Карточные петли подразделяются на съемные (левые и правые) и универсальные петли. Съемные петли для дверей лучше универсальных петель тем что дверь можно снять с петель попросту приподняв ее, а универсальные петли необходимо откручивать всякий раз, да еще саморезы те что реализуются в комплекте ну — очень мягкие, чуть не так и слизываются шлицы шурупа. А во время ремонта или для вноса габаритной мебели необходимо нередко снимать двери.

Виды петель

Врезка петель не вызовет затруднений даже у неопытного мастера, если он будет следовать пошаговой инструкции

В этом деле важно правильно подобрать фурнитуру и инвентарь. Вариации петель:

Прямые петли — самый популярный вариант крепления. Они состоят из шарниров и пластин, которые соединяются между собой. В народе их называют «картами» или «бабочками».

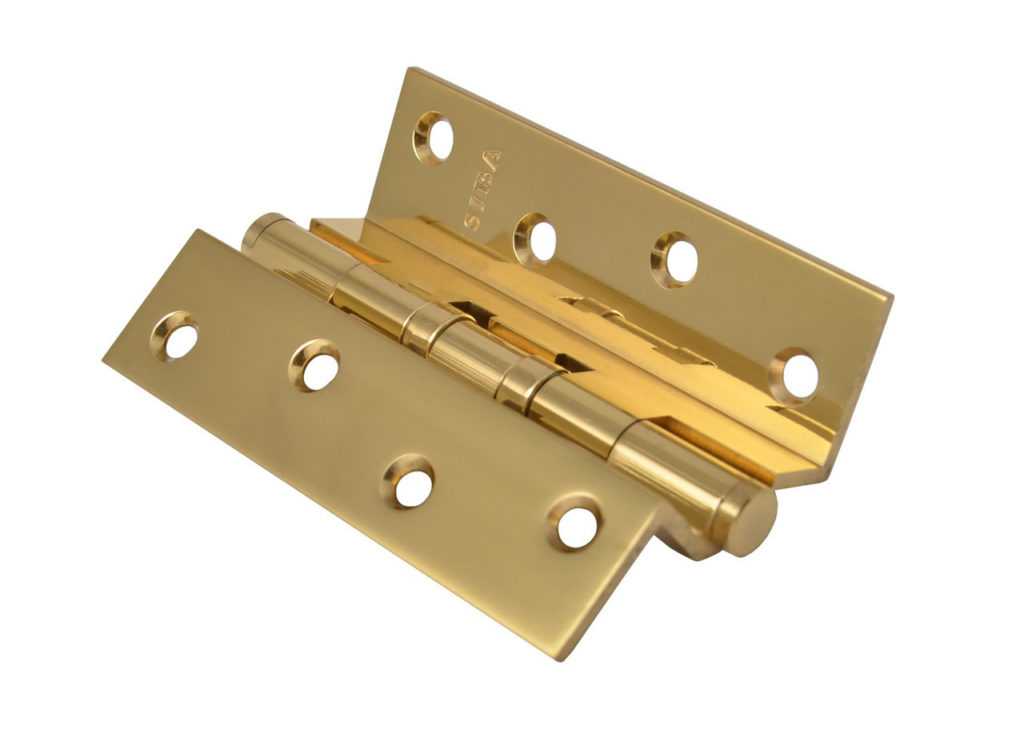

Угловой вариант петель. Их устанавливают только для межкомнатных дверей, для входных полотен они слишком слабые. Эти элементы фурнитуры имеют специальный выступ с зазором. Она очень похожи на прямые петли, только их концы согнуты в виде уголка.

Ввертные. Более сложное изделие с поворотной осью. Вместо пластин у крепежа стоит шпилька. Такие петли предназначены только для пластиковых дверей, которые весят немного.

Скрытый вариант петель предназначен для тяжелых дверных конструкций. Они стоят намного дороже, чем все предыдущие виды. Оснащены специальным шарниром, который врезается в полотно.

Итальянские, очень похожи на скрытые, только форма шарнира немного другая. Самая надежная вариация из всех, но и самая дорогая.

Если правильно провести монтаж, то петли прослужат долгое время

Важно правильно ухаживать за ними: удалять пыль, периодически смазывать специальным средством. Лучше приобретать веществом на основе силикона

Оно защитит от грязи, коррозии и предотвратит появление скрипов.

Для чего выполняют регулировку петель?

Для определения, нужна ли регулировка петель, изучите работу двери. Основными факторами становятся:

движение двери на петлях происходит плавно;
полотно плотно примыкает к дверной коробке, зазоры не образуются;
положение двери всегда устойчиво;
полотно не трется о поверхность коробки;
прижимной механизм работает без сбоев.

При нарушении любого пункта из вышеперечисленных, проводят отладку петель. Регулируя систему, вы продлите срок эксплуатации полотна.

Если игнорировать заметные сбои в работе петель, в дальнейшем произойдет провисание полотна или его смещение относительно коробки. Такой ремонт сложнее и потребует услуг профессионала.

Небольшие отклонения исправляют своими силами. Для этого запомните, как отрегулировать петельный механизм, и какие выполнит технологические действия.

Провисание дверного полотна, когда необходимо выполнить регулировку петельных механизмов

Виды регулировки петель

Прежде чем начать настройку мебельных шарниров, нужно определить причину перекоса. Это можно сделать следующим образом:

Проверить правильность сборки и установки шкафа. Если наблюдается перекос, регулировка навесов может оказаться бесполезной. Сперва нужно определить, что вызвало смещение — разная высота пола или ножек, неправильная сборка и т. д. Выравнивание мебельной конструкции лучше проводить с помощью специального строительного или отвеса. Осмотреть сами петли. Так вы сможете определить тип и состояние навесов. Без этого подобрать способ устранения невозможно, поскольку для ремонта каждого типа механизмов требуются определенные виды работ. Если проблема заключается в ослаблении петель, их достаточно подкрутить с помощью отвертки. Определить тип необходимой регулировки

Важно обнаружить место локализации зазоров, их размер, радиус искривления, область зацепа полотна. Зная «масштабы» проблемы, вы сможете подобрать способ регулировки навесов: по высоте, глубине или ширине

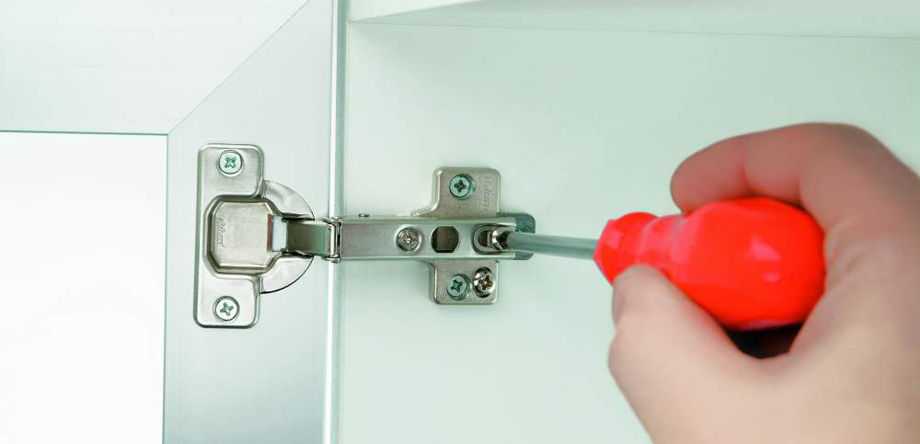

Регулировка фасадов в плоскостях

Перед настройкой петель на дверных полотнах шкафа, необходимо решить, по какому принципу будет выполняться работа. Существует несколько видов регулирования:

по высоте — выполняется, если одна дверца расположена выше или ниже другой;
по ширине — при наличии неровного зазора между дверцами;
по глубине.

Иногда перекосы образуются из-за того, что мебель собрали неправильно или на неровной поверхности. Поэтому предварительно рекомендуется проверить с помощью отвеса геометрию шкафа, и в случае перекоса, установить его по уровню. Зачастую дальнейшая регулировка петель не потребуется.

Исправление по вертикали

Регулировку мебельной петли начинают выполнять с корректировки вертикального положения.

Этим способом устраняют неровное расположение дверных полотен относительно друг друга или выделение из общей конструкции шкафа.

На регулировочном механизме находят петли. Если есть заглушки, их снимают. Затем находят продолговатые выемки, в которых располагаются два шурупа – в верхней и нижней части фурнитуры. С помощью отвертки болты немного ослабляют, а створки шкафа приподнимают или опускают до необходимого уровня. Чтобы зафиксировать положение створок шурупы затягивают, удерживая двери в нужном положении.

Корректировка фасада по вертикали

После выравнивания дверных полотен по вертикали приступают к регулировке по остальным уровням. Если начинать исправление с горизонтали или по глубине, то придется постоянно возвращаться к началу. Такая регулировка будет напоминать «перетягивание одеяла».

Регулирование по горизонтали

Чтобы выровнять дверцы по высоте и предотвратить постоянное трение дверных полотен о горизонтальные планки, необходимо отрегулировать специальные механизмы, которыми крепятся двери. Внутри конструкции имеются небольшие продолговатые ушки, где расположены шурупы. С помощью отвертки ослабляют винты, аккуратно их откручивая. При этом требуется следить, чтобы двери не перекашивались.

Если необходимо, то во время регулировки фасадные полотна приподнимают, а затем затягивают шурупы, но не слишком туго, чтобы не сорвать резьбу.

Регулировка петель по наложению

Регулировка по глубине

Такой вид регулировки требуется, когда дверцы или одно из полотен постоянно отходят в противоположную сторону или неплотно прилегают к стенке шифоньера.

Для устранения перекоса находят второй регулировочный болт. Берут отвертку, подкручивают винт в свою сторону на 2–3 мм

Во время процесса, важно постоянно следить за тем, чтобы между дверными полотнами и фасадом не образовывалось щелей, зазоров

Если подкрученных 2 мм не хватает, то нужно продолжать процесс до полного выравнивания.

Этот регулировочный болт рекомендуется закручивать намного сильнее, чем остальные, на нем держится большая часть всей конструкции. Для выравнивания требуется крестовая отвертка.

Самый крайний болт регулирует глубину дверей
