Двутавровая балка — один из самых распространённых видов фасонного металлопроката, без которого трудно представить современное строительство и машиностроение. Профиль сечения в форме буквы «Н» или «I» обеспечивает высокое соотношение несущей способности к массе изделия. Металлопрокатчики и строители, работающие с этим материалом, нередко ищут надёжного поставщика: например, двутавры от крупных металлургических групп доступны в широком сортаменте и поставляются под конкретные проектные задачи. Популярность этого профиля объясняется не только механическими характеристиками, но и удобством монтажа и стандартизацией производства.
Устройство и геометрия профиля
Сечение двутавровой балки состоит из двух горизонтальных полок, соединённых вертикальной стенкой — стержнем. Именно такая форма позволяет сосредоточить металл в зонах максимальных напряжений: верхняя полка воспринимает сжатие, нижняя — растяжение, а стенка противостоит поперечным силам. По сравнению с прямоугольным сечением того же веса двутавр выдерживает значительно большие изгибающие нагрузки.
Геометрические параметры профиля — высота, ширина полок, толщина стенки и полок — нормированы государственными стандартами. В России основным документом является ГОСТ 8239-89 для горячекатаных балок с уклоном внутренних граней полок и ГОСТ 26020-83 для широкополочных и колонных профилей серии «Ш» и «К». Номер профиля соответствует высоте сечения в сантиметрах, что упрощает подбор нужного размера по проектной документации.
Ширина полок — принципиальный параметр при выборе балки. Узкополочные профили (серия «Б») больше подходят для перекрытий и прогонов, тогда как широкополочные (серия «Ш») применяются там, где требуется повышенная устойчивость в двух плоскостях. Колонные двутавры серии «К» имеют практически квадратное сечение и рассчитаны на восприятие преимущественно осевых сжимающих нагрузок.
Классификация и марки стали
По способу производства двутавровые балки делятся на горячекатаные и сварные. Горячекатаные получают прокаткой слитка через фигурные валки — это цельное изделие без швов с однородной структурой металла. Сварные балки собирают из листов с помощью автоматической сварки под флюсом, что позволяет изготавливать профили нестандартных размеров и значительной высоты — от 600 мм и выше.
Для производства двутавров используют углеродистые и низколегированные стали. Наиболее распространены марки Ст3сп и Ст3пс по ГОСТ 380, а также С245, С345 и С390 по ГОСТ 27772. Низколегированные стали типа 09Г2С обеспечивают повышенный предел текучести при умеренном содержании легирующих элементов, что делает их предпочтительными для мостовых конструкций, подкрановых балок и объектов в северных климатических районах с нормированной ударной вязкостью при отрицательных температурах.
Помимо марки стали, при выборе профиля учитывают категорию качества и вид поставки. Балки могут поставляться мерной длиной (обычно 6 или 12 м), кратной мерной или немерной длиной в пределах от 3 до 12 м. Это существенно влияет на количество отходов при раскрое и трудоёмкость монтажа.
Основные области применения
Двутавровые балки применяются в огромном числе строительных и промышленных задач. Ниже перечислены наиболее характерные направления использования этого профиля:

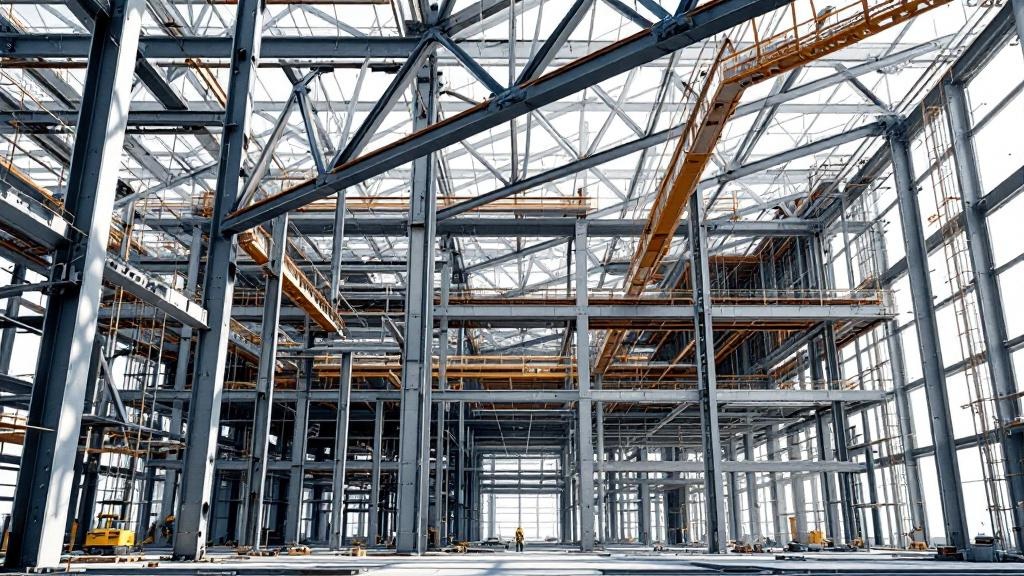

- Каркасы промышленных и гражданских зданий — колонны, ригели, фермы покрытий, связи и прогоны кровли.
- Мостовые сооружения — пролётные строения автодорожных и железнодорожных мостов, путепроводов и эстакад.
- Подкрановые пути — балки под мостовые краны в производственных цехах, которые воспринимают динамические и ударные нагрузки.
- Перекрытия жилых и коммерческих зданий — в монолитном и сборно-монолитном строительстве двутавры используются как опалубочные балки и несущие элементы межэтажных перекрытий.
- Машиностроение и горнодобывающая промышленность — рамы станков, направляющие шахтных подъёмников, опорные конструкции оборудования.
Особую роль двутавры играют в монолитном строительстве высотных зданий. Там их нередко комбинируют с железобетоном: металлическая балка выполняет функцию опалубки и одновременно является несущим элементом перекрытия, что сокращает сроки возведения и снижает общую массу конструкции. В промышленном строительстве широко распространены составные колонны из двух двутавров, соединённых решёткой или планками, — такое решение позволяет получить требуемые значения радиуса инерции в двух плоскостях без увеличения расхода металла.
Расчёт и подбор двутавра
Подбор сечения двутавровой балки выполняется исходя из расчётных нагрузок, пролёта, условий опирания и допустимых прогибов. Основные расчётные характеристики — момент сопротивления W и момент инерции I — приводятся в сортаментных таблицах для каждого номера профиля. При увеличении высоты сечения вдвое момент инерции возрастает примерно в восемь раз, поэтому переход к более высокому профилю часто выгоднее, чем использование двух балок меньшего номера.
При проектировании обязательно проверяют общую и местную устойчивость: длинные балки с узкими полками склонны к потере поперечной устойчивости при изгибе, если верхняя сжатая полка не раскреплена вдоль пролёта. Для предотвращения этого предусматривают связи или опираются на конструкцию перекрытия, распределяя точки раскрепления через расчётный шаг. Двутавры также проверяют на срез в опорных сечениях, где поперечная сила достигает максимума.
Расчётные программы (SCAD, Лира, ROBOT) автоматически перебирают сортамент и предлагают минимально достаточный профиль. Однако на практике к полученному результату добавляют запас по нагрузке 5–10%, учитывая возможные отклонения в фактической нагрузке и погрешности расчётной модели. Если балка работает в агрессивной среде, толщину стенки увеличивают с учётом коррозионного износа за расчётный срок службы.
Двутавровая балка остаётся одним из наиболее эффективных несущих элементов в металлоконструкциях именно потому, что форма её сечения близка к оптимальной с точки зрения распределения материала при изгибе. Широкая унификация сортамента, доступность различных марок стали и отработанные методики расчёта делают этот профиль универсальным решением — от небольших гражданских объектов до крупных промышленных сооружений с серьёзными динамическими нагрузками.
