Коптильня своими руками: холодная, горячая. схемы и чертежи

Конструктивные особенности деревянных коптилен

В конструкцию коптильни из дерева входит шкаф. Его внутренние стенки оборудуются кронштейнами, на которые устанавливаются сетки. В зависимости от размера изготовленного ящика предусматривают количество решёток из нержавейки (еда не будет прилипать). Также возможен вариант установки горизонтальных труб, на которые продукт будет подвешиваться вертикально.

Важной в конструкции является топка (дымогенератор). Она устанавливается отдельно от деревянной конструкции

Сооружается из кирпича.

Между топкой и шкафом для копчения предусматривается установка трубы, по которой будет транспортироваться дым под действием тяги.

Поскольку коптильня изготавливается из дерева, значит, она представляет опасность возникновения пожара. Эта причина исключения установки в середине шкафа открытого источника огня или электрической печки.

Преимущества и недостатки коптилен из дерева

К преимуществам деревянных конструкций относят:

Простота обработки. При повреждениях камеры, материал легко зачистить или восстановить;
Лёгкость. Дерево – не тяжёлый материал. Если шкаф мобилен, то перенести его сможет один человек;
Хорошая теплоизоляция. Благодаря пористой структуре материала, теплопередача замедляется, поэтому копчение будет быстрым благодаря термическому сопротивлению конструкции;
Экологичность. Подразумевает обеспечение положительного влияния на чистоту окружающей среды и приготовленного продукта;
Дополнительный аромат приготовленным деликатесам.

К минусам деревянной конструкции относят чувствительность к перепадам температуры и влажность. Быстрое повреждение материала предотвращают, выбирая дерево твёрдой породы, например, ясень, дуб, бук, розовое дерево и др.

Основные способы копчения

Холодное копчение, температура при котором составляет от 30 до 50 градусов, дает самый нежный и изысканный вкус. Свинина, копченная таким способом, может храниться в сухом подвале больше года, в то время как в холодильнике размякнет уже за месяц. Однако холодное копчение занимает достаточно много времени – от трех часов (если речь идет о мелкой рыбе на решетке) до трех дней (к примеру, для массивной свиной ляжки). Более того, продукт следует должным образом подготовить (детальнее об этом – несколько позже), что занимает еще 1-5 дней. Тем не менее, холодная коптильня своими руками самая простая в выполнении, хотя и требует участка земли размером 3,5х2 метра.

Что же касается горячего копчения, то оно выполняется при температуре от 70 до 120 градусов. Некоторые рекомендуют доводить температуру до 350 (!) градусов, однако неизвестно, откуда вообще берутся подобного рода рекомендации. Для горячего копчения не требуется много времени – все занимает не более четырех часов. Также не требуется предварительная подготовка пищи.

Есть еще полугорячее копчение, при котором температура находится в диапазоне от 60 до 70 градусов. Для этого используются самые простые коптильни, предназначенные для холодного копчения. Обычный человек едва ли отличит холоднокопченый продукт от полугорячего по запаху или внешнему виду, зато по вкусовым качествам он такой же, как и горячего копчения.

Для полугорячего способа без подготовки можно использовать исключительно свежие продукты – парное мясо, например, или только что выловленную рыбу.

Ниже будут рассмотрены несколько популярных вариантов изготовления коптильни. Начнем с самого простого – устройства холодного копчения.

Итак, теперь вы знаете, как изготавливается коптильня своими руками, имеете несколько инструкций с соответствующими чертежами. Остается только подготовить все необходимое и приступить к работе! На этом все, удачи и теплых зим!

Чертежи, схемы и дополнительные материалы

Устройство стационарного мангала с коптильней

схема коптильни горячего копчения

Коптильня горячего копчения своими руками

Коптильня для горячего копчения

Коптильня мангал своими руками из металла чертежи

На дно емкости укладывается вещество, которое при нагревании выделяет дым, который и осуществляет копчение. Используется традиционно древесина.

Дымогенератор для коптильни схема

Схема коптильни из бочки

Схема переносной коптильни в виде ящика

коптильня своими руками чертеж

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

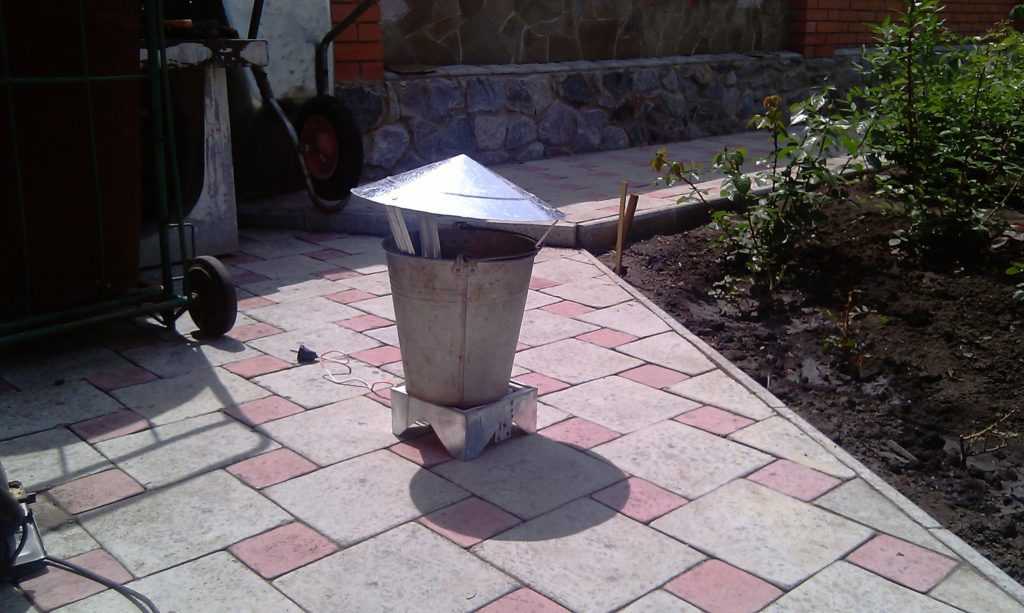

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

крышка на 10 мм больше и имеет загнутые края;
к верхней части корпуса приварен уголок 15х15мм;
в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Вариант №2. Коптильня горячего копчения

Проще всего коптильню такого типа сделать из листов металла. Но перед тем, как приступить к работе, следует подготовить все необходимое (перечень приведен ниже).

Пара металлических листов толщиной в 2 миллиметра и габаритами 1565х610 миллиметров.
Тонкие арматурные пруты.
Болгарка.
Метр.
Столярный уголок.
Сварочный аппарат.

После этого можно приступать непосредственно к изготовлению. Алгоритм действий должен быть следующим.

Шаг первый. Вначале первый металлический лист следует разрезать на четыре части

Для получения в результате квадратной коптильни важно, чтобы размеры всех элементов были одинаковыми. Чтобы разрезать лист, используется болгарка с соответствующим диском

Шаг второй. Два листа свариваются между собой при помощи капельной сварки, после чего при помощи столярного уголка следует удостовериться, что плоскости соединены между собой строго под прямым углом. При необходимости их положение корректируется. Затем аналогичным образом свариваются остальные стороны.

Шаг третий. В целях достижения герметичности все внутренние швы нашей конструкции необходимо аккуратно проварить.

Шаг четвертый. Из другого металлического листа вырезается дно будущей коптильни, после чего его следует тщательно приварить к сделанному на предыдущем этапе коробу.

Шаг пятый. После этого можно приступать к изготовлению крышки конструкции

При помощи болгарки следует вырезать четыре полосы листа нержавеющей стали (важно, чтобы размеры этих полос несколько превышали внешние габариты готового короба). Крышка приваривается

Когда все работы будут завершены, должна получиться достаточно глубокая крышка, чтобы ее можно было с легкостью надевать на короб.

Шаг шестой. Изделие почти что готово. Но для полного завершения всех работ к корпусу привариваются железные ручки и пара уровней металлических стержней. Сверху корпуса следует приварить стержни для монтажа поддона, в котором будут скапливаться жиры и соки. Верхние же прутья требуются для того, чтобы размещать крюки с мясом или же рыбой.

Видео – Изготовление коптильни (вариант с горячим копчением)

Все, после этого можно начинать эксплуатацию коптильни. Тепло в данном случае будет обеспечивать электрическая плитка, но чтобы получать большую температуру, желательно разжигать костер.

Обратите внимание! При желании габариты коптильни можно изменять в ту или иную сторону, но главное требование при этом должно соблюдаться – речь идет о полной герметичности камеры для копчения. Также отметим, что для того, чтобы сделать мини коптильню своими руками, вначале следует заняться чертежами будущего изделия

В таком случае можно будет грамотно рассчитать количество требуемых расходных материалов

Также отметим, что для того, чтобы сделать мини коптильню своими руками, вначале следует заняться чертежами будущего изделия. В таком случае можно будет грамотно рассчитать количество требуемых расходных материалов.

Подготовка дров

От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.

Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.

Щепа должна быть сухой и чистой

Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.

Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

Универсальный коптильный шкаф

Перед тем, как выбрать коптильню, необходимо определить необходимые функции. Но есть аппараты «широкого профиля»

Они могут производить обработку продуктов в разных режимах, поэтому он оборудуется внешним дымогенератором с охладителем, встроенным ТЭНом на дне и вытяжным регулятором сверху.

В разных режимах работают различные элементы:

Холодное копчение. Дымогенератор с охладителем и вытяжной вентилятор.
Горячее копчение. Внутренний ТЭН, на который устанавливается ёмкость с опилками.
Сушка. При обычной сушке работает только вытяжной вентилятор, а при ускоренной к ним добавляется ТЭН.

Компоненты универсального коптильного шкафа

Как происходит копчение?

Существует два вида коптилен: горячего и холодного копчения. В данной публикации подробно рассказано, как изготовить коптильню горячего копчения. Этот вариант наиболее популярен, потому что все можно сделать собственными руками. Конструкция простая в изготовлении, и является универсальной, так как позволяет приготовить копченую рыбу, сало, мясо, птицу и даже овощи. Процесс копчения заключается в окуривании продуктов питания дымком от тлеющей щепы при постоянной температуре. Последний фактор необходим, чтобы приготовить еду методом термической обработки.

Зная, как сделать коптильню, вы потратитесь лишь раз. Потом в любой выходной на даче вы сможете приготовить любимые блюда без проблем. Сам процесс готовки отличается простотой. Загружаете продукты, кладете щепу, разжигаете, ждете. Правда, придется следить за температурой, так как она должна быть постоянной и достаточной. Еще одно преимущество, которым обладает горячее копчение, заключается в быстроте приготовления. Значит, даже если вы устроили пикник без ночевки, стол будет накрыт как положено, и еда будет вкусной. Сама же конструкция может быть мобильной.

Температурный диапазон – от 50 до 100 градусов Цельсия. Помимо того, как собрать коптильню в домашних условиях, нужно понимать, как готовятся продукты. Конечную температуру определяют по типу закруженного продукта. Время приготовления – от одного до полутора часов, максимум 2, если это большой кусок мяса или тушка крупной птицы. Дым выделает тлеющая щепа или опилки. Ее предварительно замачивают, чтобы продукты не пересыхали, оставались сочными и нежными. Иногда пользуются высушенными молодыми ветками, которые тлеют достаточно долго.

Помимо типа продукта имеет значение, насколько далеко они расположены относительно тлеющих углей. Вкусовые свойства блюда определяет вид древесины. Густота дыма зависит от наличия и количества смол. И каждый раз вкус разный.

Для домашней коптилки подходит щепа:

Ольхи, если приготавливается мясо с овощами.
Дуба, когда загружается свинина, телятина.
Ивы, чтобы придать особый вкус рыбе, оленине, лосятине, дичи.
Вишни, когда готовится гарнир из овощей и ягод.

На самом деле здесь все определяет личное предпочтение. И тот, кто решил сделать коптильню своими руками, становится не просто кулинаром, а человеком, которому придется проявлять творчество каждый раз.

Как сделать коптильню своими руками. Пошаговая инструкция

Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

В зависимости от возможностей и желания можно построить такие коптильни:

Походная коптильня.

Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

Инструкция для строительства походной коптильне следующая:

● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров;
● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню;
● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра;
● присоедините топку к трубе;
● установите задвижку на топке с другой стороны, чтобы создать тягу;
● сбейте из досок герметичную камеру для копчения;
● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

Стационарная коптильня.

Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

Для ее монтажа следуйте пошаговой инструкции:

● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры;
● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры;
● проложите трубу по траншее до топки;
● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком;
● присоедините топку к трубе;
● после того, как фундамент застынет, начните кирпичную кладку стен;
● в процессе кладки сделайте металлические прутья;
● оборудуйте строение крышкой.

Простейшая коптильня горячего копчения.

Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

● выберете подходящее место для коптильни на возвышенности;
● оборудуйте участок металлическим листом, на котором будет гореть огонь;
● уложите основу из кирпича с двух сторон от листа;
● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро;
● оборудуйте ящик полками, на которых будут коптится продукты;
● установите поддон, который будет нужен для опилок;
● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов;
● установите задвижку.

Коптильня на мангале.

Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

● найдите кусок трубы или небольшую бочку из металла;
● положите находку на мангал;
● оборудуйте трубу решеткой;
● насыпьте опилок;
● герметично закройте трубу;
● разожгите огонь.

Простая коптильня из бочки.

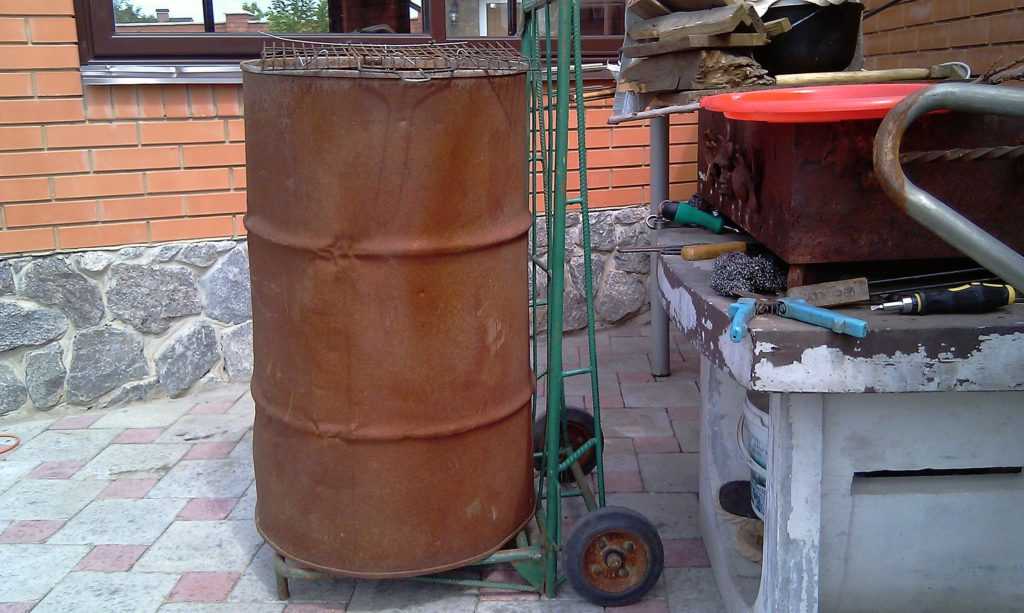

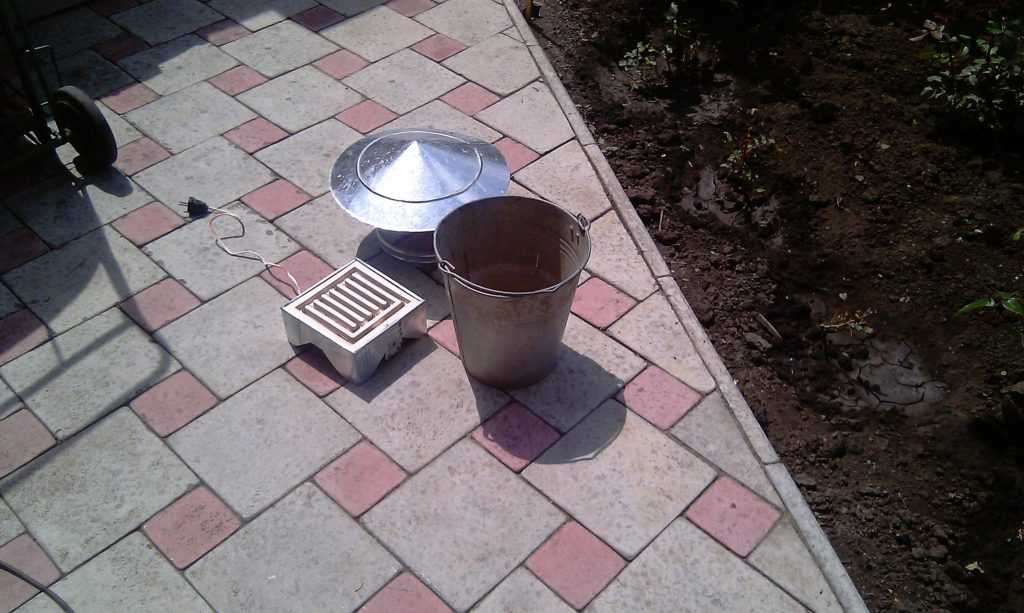

Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

● сделайте отверстие в дне бочки;

● установите на дно нагреватель, вытащив шнур через отверстие;

● на печку поставьте емкость с опилками и накройте ее колпаком;

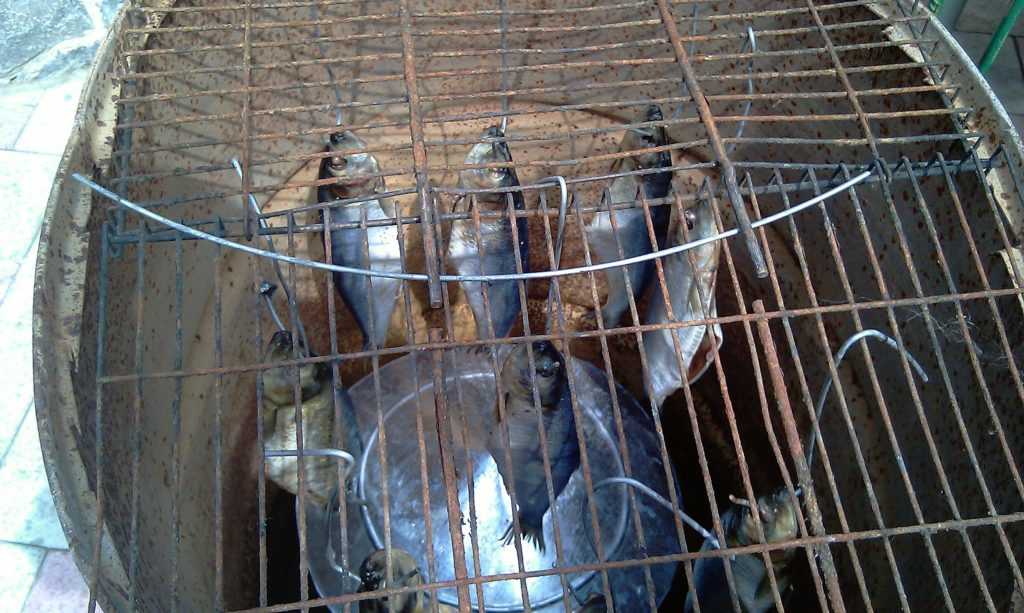

● подвесьте продукты на пруты или положите на решетку;

● накройте бочку крышкой.

Коптильня на чердаке.

Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.

Деревянная коптильня для холодного копчения

Коптильня холодного копчения своими руками из дерева – не простое устройство и требует временных затрат и бюджетных капиталовложений, но используя пошаговые рекомендации по её сборке, можно облегчить себе участь в этом непростом деле:

Выбрать место на участке с перепадом высот в полметра (если нет, создать искусственно) и провести расчёты, наметить в натуре: место для дымогенератора – 7060 см, траншея для трубы (d=0,15–0,20 м) длиною до 3 метров, место для камеры копчения – 6060 см;
Начальный этап – строительство топки. Бетоном заливается основание толщиной 8–10 см, оно же будет служить дном конструкции;
Выкладывается труба (из керамики, металла или шлакобетона) для дымохода. Рассматривается вариант кладки красного кирпича туннелем вместо трубы;
Параллельно выкладывается топка красным или огнеупорным кирпичом (~20 штук). Во время кладки используется цементно–песчанная смесь (1:2,5). Дымоход фиксируется к топке близко к его перекрытию для усиления тягового процесса;
Монтируется чугунная дверь в дымогенераторе;
Делается перекрытие;
Второй этап – кладка основания под деревянную камеру копчения: заливается бетонная стяжка по уровню, кладётся красный кирпич в 10 рядов. Дымоход присоединяется в самую нижнюю часть основания;
Для понимания качества кладки разжигается костёр. Если дрова горят и дым поступает в колодец – всё отлично! В противном случае проверяется утечка дыма в кладке;
Последний этап – строительство шкафа. Каркас собирается из бруса лиственных деревьев сечением 4×4 см. Размеры – 60×60 см. Обшивка каркаса осуществляется в 2 этапа: внутренний слой (из дерева лиственных пород) и внешняя. На этом этапе вырезают пазы для закладывания металлических прутьев, которые будут держать продукты. Далее, изготавливаются двери и крепятся с помощью оцинкованных петлей;

Для предотвращения утечки дыма внутренний слой обшивки кладут вертикально, а внешний – горизонтально. В двери также следует предусмотреть наличие пазовых выступов по всему периметру.

Делаем обрешётку для крыши (1–2 бруска удержат кровельный материал). К одному из брусков крепим металлический дымоход;
В двери просверливается отверстие для крепления датчика температуры, а также монтируется защёлка.

Отдельные части коптилки из дерева готовы, осталось только поставить «домик» на основание и скрепить две конструкции металлическими дюбелями. Для надёжности рекомендуется между колодцем и камерой нанести цементный раствор.

Для защиты внешнего деревянного материала осуществляется обработка антисептическими растворами и вскрытием лакокрасочным средством.

Разжигаем огонь, ждём, когда термометр покажет 35 градусов, загружаем продукты и контролируем приготовление.

А вот еще тематическое видео по изготовлению деревянной коптильни.

https://youtube.com/watch?v=53fbmXvvOak

Надеемся, что эта статья стала Вам полезной в выборе типа деревянной коптильни и понимании основных принципов их строительства. Удачного строительства!
