Что такое слот ci в телевизоре

Подключение и настройка модуля CI Триколор на телевизоре SAMSUNG

Теперь подробно рассмотрим, как подключить и как настроить модуль Триколор на телевизорах SAMSUNG:

• Перед выполнением установки телевизор должен быть отключен;
• Нужно вставить карту Триколор в САМ-модуль до упора контактами вверх, а САМ-модуль — в слот CI на телеприёмнике. Также должен быть подсоединён антенный кабель;
• Включить ТВ и посмотреть информацию на экране. Может появиться сообщение об ошибке. Возможно, карта или модуль вставлена не до конца. Нужно проверить физическое соединение. Чтобы убедиться в том, что ТВ видит ваше устройство, лучше зайти в меню CI (CAM), где будет отображена эта информация;
• Теперь потребуется зайти в меню настройки. Найти там пункты «Быстро» и «Каналы»;
• В режим настройки каналов выбирается «Спутник» и нажимается «Далее»;
• Выставить оператор «Триколор». Спутник должен соответствовать одному из спутников поставщика услуг. Настройки при этом выставляются автоматически. Единственное, можно проверить качество сигнала, которое должно быть не менее 70 %. Его корректировка выполняется регулированием антенны и проверкой соединения кабеля и всех прочих компонентов;
• Теперь можно заняться подключением каналов. Для этого нужно зайти в настройку каналов и выполнить автоматический поиск. Чем новее версия программного обеспечения, тем полнее будет конечный список. После завершения поиска список сохраняется;
• Если всё прошло удачно и получается открывать каналы, потребуется ещё настроить звук для старых прошивок ПО. Для этого нужно найти «Настройку звука цифрового ТВ» и выбрать «mpeg». В последних версиях прошивки эта проблема устранена;
• Теперь нужно выполнить сброс до заводских установок, выбрав «Данные CI». Это нужно, чтобы впоследствии не было сообщения о том, что проверка прав доступа не удалась. После этого отключить телевизор от питания. На этом настройка CI будет завершена.

Если автоматический поиск каналов не дал удовлетворительных результатов, можно выполнить ручную настройку. Для этого нужно выбрать спутник и выставить частоты его транспондера 12 111 МГц или 11 881 МГц, а также горизонтальную поляризацию. При ручном поиске обязательно нужно поставить отметку «Поиск сети».

После всех операций телевизор снова включается и оставляется включенным до 8 часов. Это нужно для получения ключей активации услуги. В меню данные CI (CAM) можно найти информацию о смарт-карте: идентификационный номер, подключенные пакеты и срок их действия.

Еще один немаловажный момент — обновление ПО модуля. Подробную инструкцию можно найти на сайте Триколора www.tricolor.tv. Не стоит забывать о своевременном обновлении версии, так как слишком старые программные продукты не выполняют всех доступных функций или могут отказываться корректно работать.

Текущую версию софта модуля можно узнать в настройках: «Информация» -> «Модуль» -> «Версия ПО» (названия пунктов могут разниться в зависимости от модели устройств). Чтобы выполнить обновление, нужно сделать следующее:

• В настройках модуля должно выставить текущее состояние всплывающих окон в статусе «Активирован» или «Включен»;
• Вернуться в режим просмотра каналов;
• Включить ТВ на канал 333;
• Должно появиться сообщение о необходимости обновление (может пройти несколько минут);
• Нужно подтвердить выполнение действия нажатием кнопки «ОК»;
• После этого остаётся ждать завершения процесса, во время которого могут появляться разные уведомления;
• После обновления будет предложен поиск каналов;
• Во время поиска надо буде выбрать регион;
• После завершения следует проверить версию обновления.

Нельзя отключать ТВ до полного завершения процесса обновления.

Итак, использование САМ-модуля является хорошей альтернативой ресиверу для просмотра спутникового телевидения. Если в телевизоре имеется слот CI, нет необходимости в приобретении приставки. Процесс установки достаточно простой. Настройка модуля для телевизоров SAMSUNG тоже не является сложной

Важно следить за правильностью установки смарт-карты и модуля в разъём. Дальше все действия выполняются с помощью пульта управления телеприемника

При возникновении сложностей рекомендуется обратиться на горячую линию консультационного центра по номеру 8800 500 01 23. На официальном сайте компании можно узнать подробности подключен ия услуг, стоимость пакетов, а также актуальные комплекты оборудования, которые имеются в наличии.

Как подключить и настроить?

Если CI-модуль является отдельным адаптером, который прилагается к телевизору, то Common Interface – это интегрированный слот. Процесс установки карты, предварительно купленной через компанию, предоставляющей телекоммуникационные услуги, должен выполняться в соответствии с инструкцией, которую мы изучим немного позже. На большинстве модулей имеется информация о направлении, в котором осуществляется интеграция. До выполнения инсталляции на экране будет присутствовать информация о декодированном канале. После установки карты эта надпись должна исчезнуть.

При первой установке CI-модуля обычно на экране появляется информация о поставщике телекоммуникационных услуг и данные о пользователе. Такие изменения на экране телевизора будут говорить о правильности подключения модуля и карты

Слоты Common Interface чувствительны к внешним повреждениям и могут легко повреждаться при неаккуратном обращении, поэтому осторожность не помешает. Чтобы подключить этот модуль и подготовить его к дальнейшей работе, необходимо придерживаться несложной инструкции

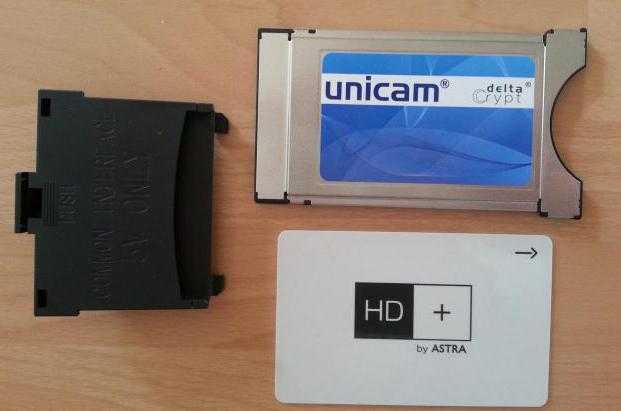

Карточку провайдера помещаем в адаптер CAM-модуля. Обычно он покупается через оператора, который предоставляет услуги телевидения. Карточку необходимо располагать контактами вверх, если ориентироваться на лицевую сторону модуля.

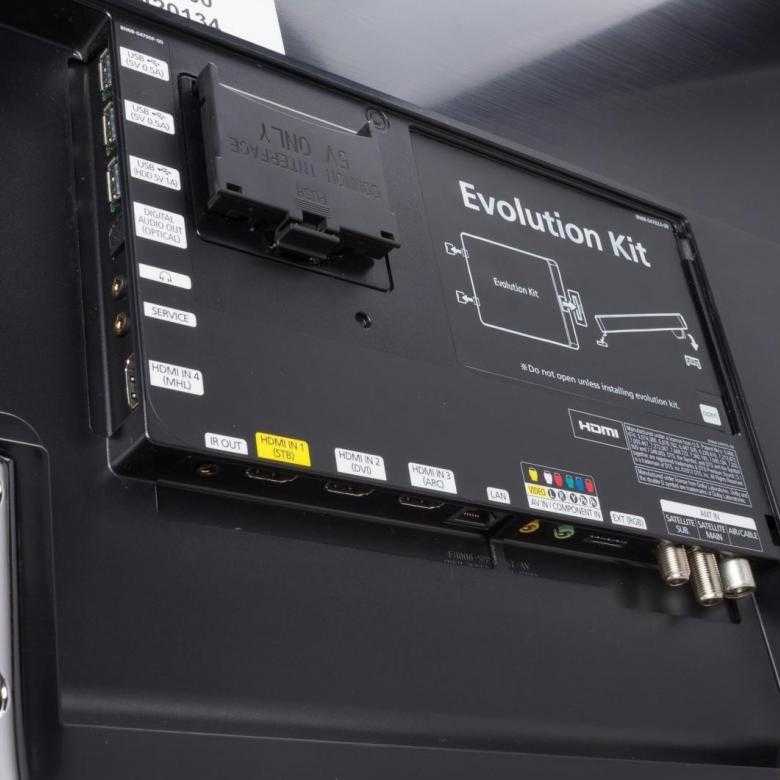

Теперь требуется провести интеграцию адаптера. Для этого нужно снять защитную наклейку на телевизоре, под которой располагается слот.

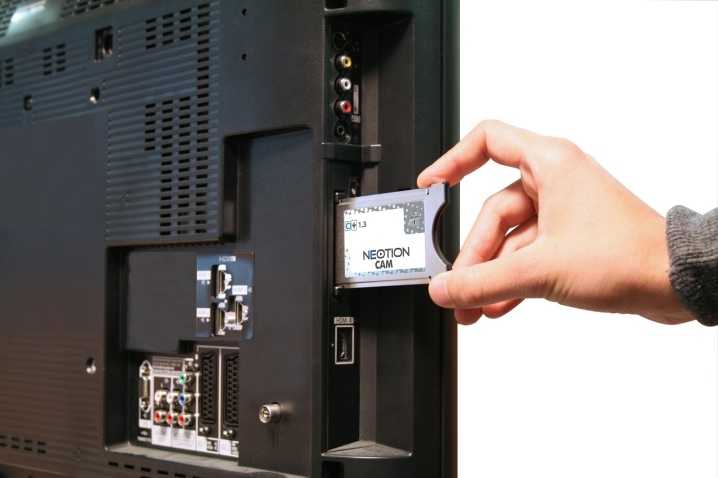

Вставляем CAM-модуль в соответствующий разъем. Фиксируем его в трех точках. Два фиксирующих отверстия предназначаются для ножек, а третий необходим для соединения контактов.
На этом этапе нужно проверить плотность соединения, поскольку любая неточность и люфт станут причиной проблем с качеством вещания TV-программ.

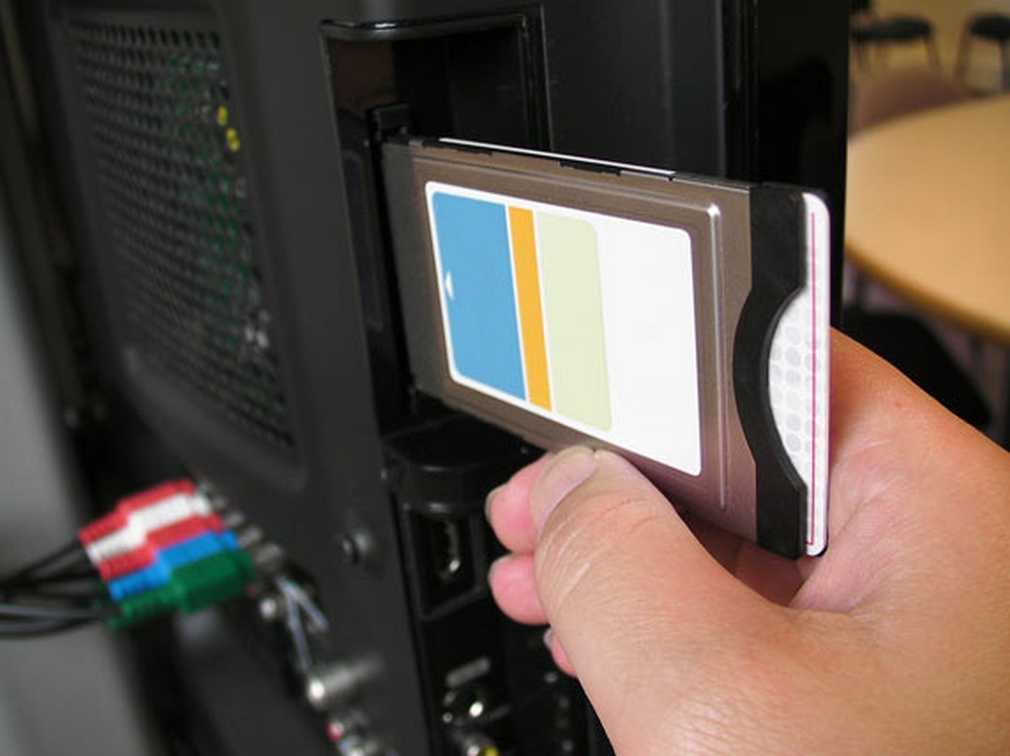

Подсоединяем модуль уже с картой, вставляя до упора

Важно проверить, чтобы расположение было правильным.

Если все сделано верно, то цифровое телевидение должно быть подключено. Остается выполнить настройку телевизора согласно следующей инструкции:

• настройка осуществляется в разделе «общий интерфейс» – вход в этот раздел будет отличаться в зависимости от модели и марки телевизора; в некоторых случаях вход выполняется через меню «Трансляция»; а также встречаются системы, в которых вход осуществляется через меню «Система»;

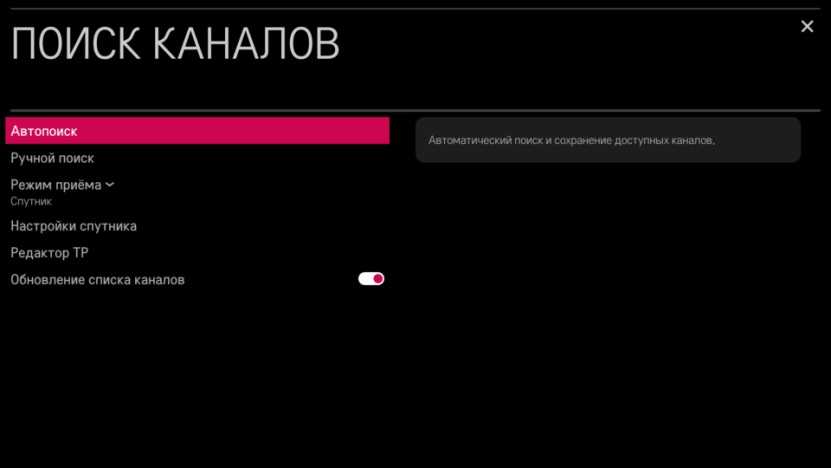

• теперь можно переходить к настройке каналов – для этого входим в меню, выбираем вкладку «Настройки», а затем – «Каналы»;
• выбираем функцию автопоиска и убираем отметку с эфирных каналов, переставляя ее на спутниковые или кабельные каналы, ориентируясь на тип подключенного кабеля к LNB;
• выбираем один из доступных вариантов поиска и ждем, пока система выполнит настройку заблокированных каналов.

Если все было сделано верно и проблем в ходе подключения не возникло, то «Общий интерфейс» будет находиться в активном состоянии. В противном случае потребуется отключить телевизор от питания, переподключить адаптер и модуль. В редких случаях «Общий интерфейс» может находиться в активном состоянии, но при этом каналы находятся в закодированном состоянии. Для решения проблемы такого характера придется выполнять повторную настройку каналов. При наличии запасного CAM-модуля можно воспользоваться им для выполнения проверки. Если ничего из этого не помогло, то придется обращаться в компанию, которая предоставляет услуги телевещания.

Что такое модуль CI и зачем он нужен смотрите далее.

Как работает раскодирование телепрограмм?

При приёме кодированной телепрограммы ресивером (тюнером) для правильной обработки сигнала ему надо знать алгоритм шифрования.

Ведущие кодировки используют следующий принцип кодирования,  с телевизионным сигналом посылается запрос на получение  ключа доступа,  например один раз в 3 минуты, ресивер получив запрос с эфира подаёт запрос в CAM модуль, модуль обращается к карточке доступа, получив информацию с карточки, модуль генерирует ответный код доступа, который передаётся в ресивер (тюнер). Тюнер понимает какой надо применять алгоритм раскодировки сигнала и производит раскодировку телевизионного сигнала.

В современных системах реализовано также передачу информации о активных карточках.  Пример вы купили доступ  к НТВ с ежемесячной подпиской, вы забыли заплатить абонплату. При приёме телесигнала будет передано информацию о том что ваша карточка не активна и вы не можете смотреть телепрограммы. После оплаты номер вашей карточки активируется и вновь смотрите телепередачи.

Как использовать слот модуля общего интерфейса (common interface (CI) в ЖК-телевизорах

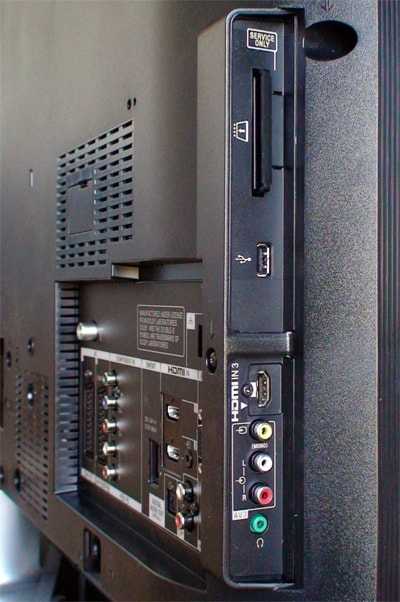

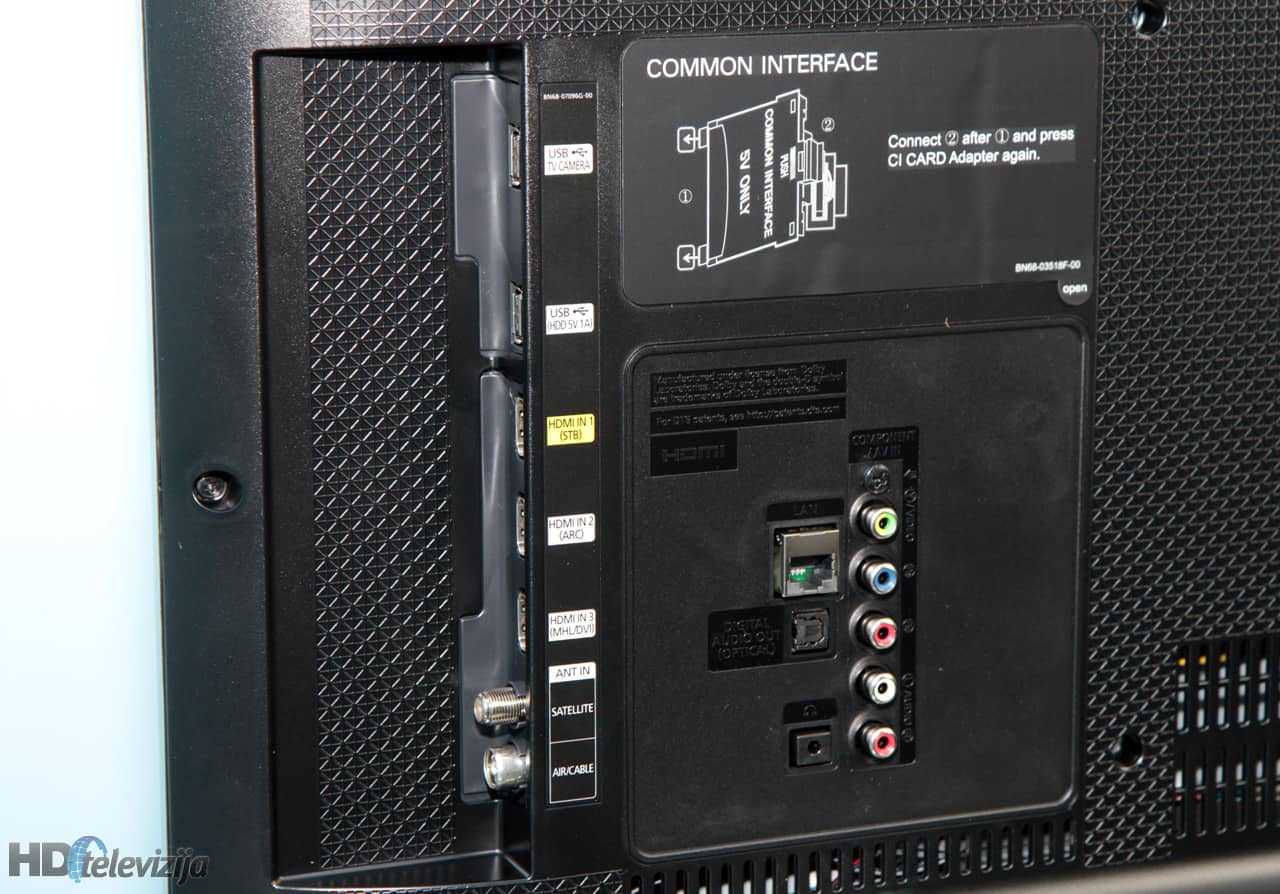

Слот CI располагается на задней панели телевизора. Как он выглядит? Слот представляет собой довольно широкий разъём для модуля Common Interface, который открывает доступ к закодированным каналам. Данный интерфейс используется для цифрового вещания и защищает пользователя от незаконного просмотра платных или запрещённых телеканалов.

Модуль CI — Common Interface это небольшой электронный модуль, в который вставляется специальная плата в виде карты, необходимая для просмотра телевизионных каналов определенного провайдера, который, как правило, и поставляет эту плату.

Телевизор, оснащенный модулем Common Interface позволяет смотреть цифровые и аналоговые телевизионные каналы без ресивера, что значительно удобнее.

Во-первых потому, что можно пользоваться только одним пультом дистанционного управления, то есть пультом от телевизора. Если использовать ресивер, то возникает необходимость пользоваться двумя пультами, один из которых для управления ресивером, а второй пульт для управления телевизором, что, согласитесь не очень удобно.

Слот модуля общего интерфейса (common interface (CI) в ЖК-телевизорах предназначен для подключения карты CI от провайдера спутникового или кабельного телевидения.

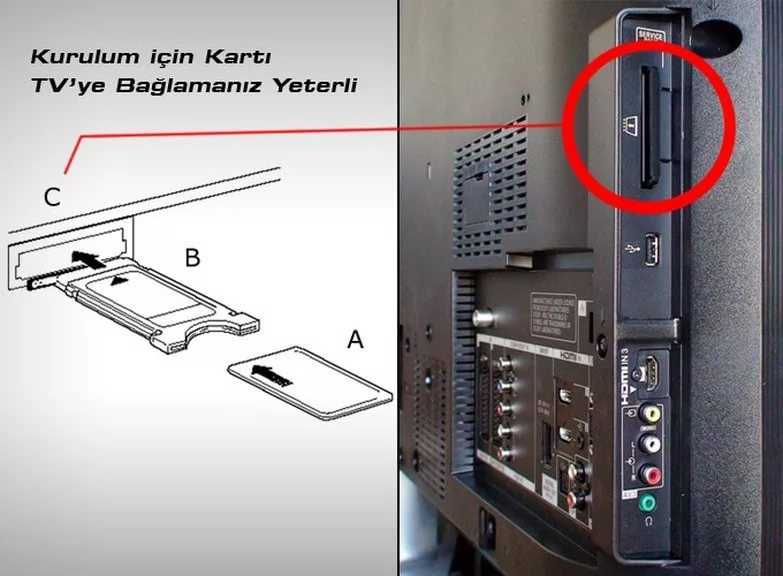

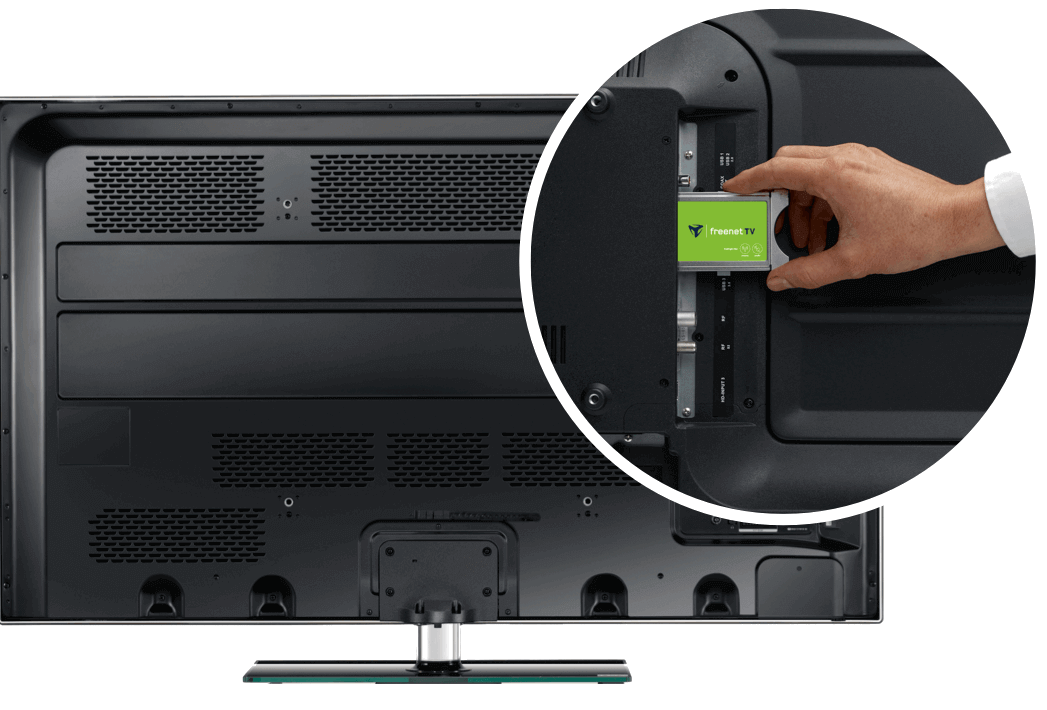

Чтобы подключить карту к телевизору, необходимо сначала выключить телевизор и внвчале вставить непосредственно сам модуль CI в соответствующий слот на задней стенке телевизора, как показано на рисунке, после чего вставить в него саму карту.

Внимательно следите за тем, чтобы правильно сорентировать карту перед установкой. Также, незабудьте подключить телевизионный кабель к разъему LNB.

Слот CI предназначен для просмотра платных каналов телевидения. Аббревиатура CI означает Common Interface. Этот интерфейс разработан для подключения к телевизору различных CAM модулей. В современных телеприемниках марок Samsung, Sony, LG, Philips и других уже есть и встроенный тюнер, и поддержка модулей нового стандарта.

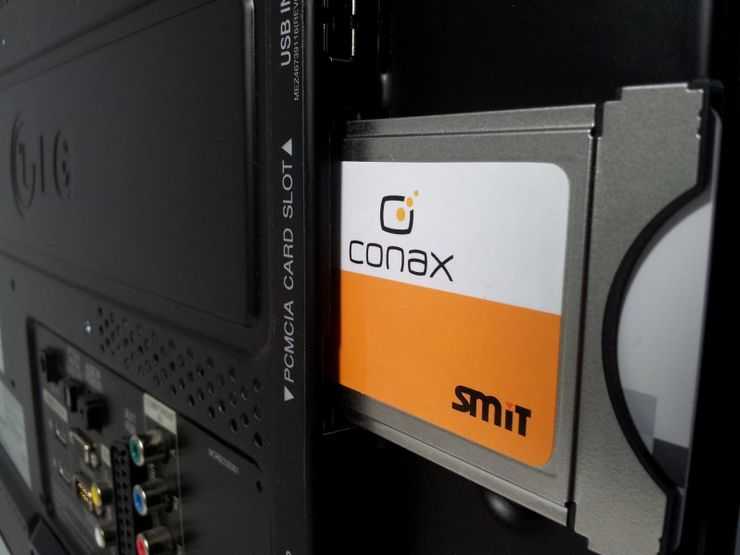

Место расположения CI Card – задняя панель телевизора. Слот нужен для поддержки коммон интерфейс модуля. Пользователь может значительно расширить возможности не только просмотра, но и записи, сохранения платных каналов. Поддержка CI в телевизоре имеет множество преимуществ.

1. Имея CI, вам не нужно приобретать ресивер. Сигнал в ваш телевизор будет поступать с помощью карты доступа.
2. Вы получаете доступ к любым каналам телевидения, даже платным или закодированным.
3. Модуль легко устанавливается, не нужно прокладывать дополнительную проводку. Отсутствие проводов исключает возникновение помех.
4. Телепрограммы можно смотреть в HD-качестве, не применяя какие-то дополнительные устройства.
5. Подключение слота легко сделать своими силами, это потребует от вас минимум усилий.
6. Управлять моделью телевизора Samsung, Phillips или любой другой, возможно с помощью одного пульта ДУ.

Что делать, если модуль не подключается?

В процессе установки модуля и обнаружения сигнала могут возникать разные проблемы. Чаще всего их решения удается достичь путем переподключения компонентов. Таким образом, например, исправляется неполадка в виде отсутствия активности карты. Но даже если CI-модуль для телевизора интегрирован правильно, не всегда начинается автоматическая трансляция каналов. В этом случае нужно произвести поиск каналов, в процессе которого будет выполнено автосканирование. Но эту операцию желательно производить заблаговременно еще до установки адаптера. Даже если каналы не будут регистрироваться в качестве декодированных, система их зафиксирует.

CI CAM – что это

КАМ-модуль

CI CAM модуль стоит в телевизоре с той целью, чтобы пользователь мог получать доступ к платному контенту с высоким разрешением. Это интересные, редко встречающиеся передачи, эксклюзивные выпуски новостей, фильмы, которые заказывает сам провайдер и так далее. Система, ответственная за декодирование цифровых сигналов, находится в «умной» карте, подключаемой к ТВ, и тот ее считывает посредством CAM-адаптера.

Получается, КАМ-модуль – адаптер, в который вставляются карты, открывающие доступ к платным ТВ-каналам. Его задача – уловить потоковый контент, дешифровать его и отправить в виде сигнала на телеприемник.

Чтобы получить карту, абонент цифрового телевещания оформляет подписку, обращаясь к оператору. Каждой карточке присваивается свой номер. На него и приходят «ключи», открывающие временный доступ к платному каналу, которых может быть несколько. При помощи этих ключей CI модуль расшифровывает сигнал и транслирует его на экран. Срок «жизни» ключа зависит от алгоритма шифрования.

Карта помещается в слот под названием CAM-модуль. Чтобы последний работал, его вставляют в CI-слот. Модуль CI является посредником между КАМ-адаптером и телепанелью. Он может работать с одной или одновременно с двумя картами, что зависит от его разновидности.

Модуль CI, что это такое – с английского, Common Interface, разъем со слотом, в который вставляются карты, открывающие доступ к цифровому контенту. Что должно быть в телеприемнике, чтобы к нему подключить КАМ-модуль:

• слот CI;
• DVB-C тюнер;
• разрешение минимум HD (желательно – Full HD и выше).

Подключить карточку, выданную провайдером, не сложнее, чем установить карту памяти microSD в смартфон

СИ КАМ модуль и его преимущества:

• экономия денег. Если в телевизоре есть КАМ-модуль, смотреть контент в высоком качестве можно без подключения внешних устройств, например, приставок. Все что нужно – обратиться к оператору-поставщику услуг, выбрать пакет и получить «умную» карту;
• легкая настройка. Подключить карточку, выданную провайдером, не сложнее, чем установить карту памяти microSD в смартфон. Каналы настраиваются тоже быстро – минуты за 2;
• компактность. CAM-модуль выглядит как обычная пластиковая банковская карточка, то есть она куда меньше в сравнении с цифровой приставкой, а возможности дает те же. Да и используя этот модуль, не придется тянуть к телевизору кабеля;
• простота управления каналами. Для их переключения подойдет обычный пульт ДУ, идущий в комплекте. Пульт DVB-T2 не понадобится.

После сброса начинаем настройку модуля CI на Samsung.

Перейдём к настройке

1. Заходим в меню и переходим в настройки спутниковых каналов. Как можем заметить, здесь уже есть спутник «EUTELSAT 36E». Нам нужно снять галочку с этого спутника. Чтобы это сдалть, нажимаем на строку «Выбор спутника», ищем «EUTELSAT 36E» и нажимаем на него(галочка должна исчезнуть).

2. Теперь нам нужно создать свой спутник. Для этого находим в конце «User Sat 1», отмечаем его галочкой и нажимаем «сохранить».

3. Захолим в «Настройки LNB».

4. Видим, что транспондеров нет и эта функция недоступна. Выставим нижний предел так же, как и вышний, и теперь можно закрыть меню.

5. Заходим в меню снова, ищем пункт «Трансляция» –> «Настройка каналов» –> «Настройка вручную». В этой вкладке можем увидеть наш спутник «User Sat 1». Нажимаем, видим «Транспондер» и пункт «Создать» станет активным.

6. Теперь вводим частоту(например 12418», далее нажимаем «ОК». Вводим скорость передачи 27500, снова нажимаем «ОК» и «Сохранить».

8. Заново заходим в «Транспондер», но на этот раз включаем поиск сети, а затем снова нажимаем «Поиск».

9. Будет произведён поиск по всем доступным частотам транспондеров «Триколор ТВ». К примеру у нас было найдено 277 каналов и 40 радиостанций.

Некоторые современные телевизионные аппараты способны обрабатывать цифровые сигналы без помощи специальных приставок. В статье будет рассказано, для чего нужны CI-слот, САМ-модуль и Smart-карта и что делать, если вдруг возникает ошибка «нет модуля CI в телевизоре LG».

(аббревиатура означает “Common Interface”) представляет собой специальный разъём, в который вставляется карта доступа к платному цифровому телевидению.

При помощи данного интерфейса осуществляется декодирование полученного от провайдера потока видео и согласование сигнала с системой телевизора.

Подключаемое через CI-слот устройство называется CAM-модулем (Conditional Access Module), и именно этот девайс выполняет функцию разблокировки зашифрованных каналов: CI — это лишь порт для CAM, который в свою очередь является переходником между телевизором и Smart-картой
.

Smart-карта содержит специальный пароль, позволяющий человеку получить доступ к кабельному телевидению. Стоит сказать, что производители заявляют поддержку CI и CAM лишь в тех моделях телевизоров, в которых также присутствует собственный DVB-тюнер.

Среди преимуществ покупки подобного Смарт ТВ:

1. Экономия денежных средств. Если TB-аппарат оснащён САМ-модулем, то пользователю не придётся дополнительно приобретать внешнюю цифровую приставку — для доступа к трансляции телеканалов в высоком разрешении потребуется оплатить выбранный TB-пакет и бесплатно получить от провайдера Smart-карту.
2. Простая настройка оборудования. Процесс подключения Smart-карточки к телевизору LG или Samsung аналогичен установке обычной microSD в смартфон, а настройка оборудования обычно занимает не более 2 минут.
3. Компактность системы. Внешне CAM напоминает банковскую карту толщиной в несколько сантиметров, что значительно меньше обычной цифровой приставки. Также для использования данного модуля нет необходимости подключать к дисплею дополнительные провода.
4. Простое управление ТВ-программами. При использовании CAM управление просмотром телевидения осуществляется через телевизионный, а не DVB-T2 пульт.

Чуть более подробно о принципе работы адаптера Smart-карты CI-card для телевизоров Samsung и LG будет рассказано в следующем разделе статьи.

Настройки в меню телевизора

Действия по настройке меню следует производить в «общий интерфейс».

1. Разные модели телевизоров могут иметь свои правильные пути доступа к разделу «общий интерфейс». Следует зайти в меню и отыскать один из двух пунктов: Система или Трансляция.
2. «Общий интерфейс» должен указывать на свою активность, если такого не наблюдается, тогда выполните следующие варианты.
3. Вытащите все комплектующие и заново все подсоедините. Телевизор нужно вытащить из сети, простая перезагрузка может не помочь. Проследите за правильностью действий. Карточка оператора включается в CAM-модуль, его следует включить в CI-модуль, а он уже интегрируется в Коммон Интерфейс.

Это единственный действующий способ для установки соединения с оператором телеканалов. Если по каким-то причинам доступ так и не был дан, тогда попробуйте заменить каждый из элементов на другие. Поочередно взаимозаменяем все комплектующие, вычисляем возможные неработающие составляющие. Вот наглядное видео с подключением этого модуля.

Всегда есть возможность обращения в техподдержку оператора связи за разъяснениями ситуации. Возьмите с собой все элементы и карту декодирования. Сотрудники смогут на месте проверить работоспособность. При необходимости лучше заказывать мастера с выездом на домашний адрес.

Надеюсь вы разобрались и поняли — что это такое Common Interface на вашем Smart TV и сможете воспользоваться им при необходимости.

Существующие разновидности

Существует два основных вида КАМ-модулей, имеющих свои особенности и преимущества. Делается выбор на основе характеристик каждого:

1. Односистемный. Поддерживает одну систему кодировки, то есть устройство уже оборудовано картой доступа определенного провайдера. Оно способно самостоятельно обновляться и настраиваться при подключении к ТВ. Но недостатком является то, что модуль для телевизора несовместим с картами других провайдеров. Поэтому если абонент захочет поменять оператора, ему придется приобретать другое оборудование.
2. Универсальный. Благодаря прошивке работает со многими кодировками. В него встроены все необходимые программы, которые нужны для считывания сигнала. Обновляться и менять настройки сигнала модули также могут самостоятельно. Использовать возможно с разными смарт-картами.

Чтобы не переплатить дважды, не рекомендуется покупать дешевые устройства. С появлением новых технологий они могут не справиться с поставленными задачами.

Mode of operationedit

A DVB receiver may have one or two slots implementing the Common Interface (CI). The CI uses the conditional-access module (PCMCIA) connector and conforms to the Common Scrambling Algorithm (CSA), the normative that specifies that such a receiver must be able to accept DES (Data Encryption Standard) keys in intervals of some milliseconds, and use them to decode private channels according to a specific algorithm.

Those algorithms are proprietary to individual suppliers. Each one uses their own algorithms and there is no defined standard for them.

As the full MPEG-2 transport data stream comes out of the demodulator, and error correction units, the DTV Receiver sends it through the card plugged into the Common Interface, before it is processed by the MPEG demultiplexer in the receiver. If several CI cards are present, the MPEG transport data stream will be passed sequentially through all these cards.

An embedded CAM may not physically exist, as it may be in CPU software. In such a case, only the smart card reader normally in the CAM is fitted and not the PCMCIA type CI slots.

Even if the Common Interface has been created to resolve cryptography issues, it can have other functions using other types of modules such as Web Browser, iDTV (Interactive Television), and so forth.

In Europe, DVB-CI is obligatory in all iDTV terminals.

The host sends an encrypted MPEG transport stream to the CAM and the CAM sends the decrypted transport stream back to the host. The CAM often contains a smart-card reader.

Особенности модуля CI+

Более совершенная система на базе интерфейса CI, изменения в которой обусловлены как раз требованиями правообладателями медиаконтента. Дело в том, что модули такого типа первой генерации открывают пользователям широкие возможности в обращении с принимаемыми материалами. После первичной обработки сигнала в карте происходит дальнейшая его трансляция на тюнер и, соответственно, на экран в открытом, то есть раскодированном виде. Эта особенность позволяет владельцу оборудования сохранять контент.

Именно с целью ограничения возможностей копирования и реализуется улучшенная Common Interface в телевизоре Samsung. Что это означает для зрителя? Во-первых, невозможность сохранения материалов в процессе просмотра. Произвести эту операцию можно только с применением дополнительных устройств проигрывания и записи. Во-вторых, пользователь не может проматывать рекламные блоки. Доступ к контенту предоставляется лишь в разовом порядке – на один показ. Модуль с приставкой «плюс» не обеспечивает полное раскодирование сигнала, а только дает ему возможность поступления на тюнер, и уже перед непосредственной трансляцией на экране осуществляется расшифровка.

Именно такой алгоритм ограничил владельцев телевизоров с интерфейсами CI+ в возможностях совершения дополнительных действий с принимаемым материалом.

Что такое САМ-модуль

По состоянию на конец 2018 года практически все современные телевизоры (LG, Samsung и пр.) позволяют принимать телевизионные цифровые программы, для чего достаточно подключить к соответствующему входу кабель, идущий от спутниковой антенны (тарелки). Однако в этом случае возможен просмотр цифровых каналов только незакодированных — ведь во встраиваемых в телевизоры тюнерах отсутствуют ключи, необходимые для платного видео-контента. Также производители телеприемников, как правило, не предусматривают возможности для прошивки встроенных ресиверов и/или введения ключей с помощью смарт-карты, что исключает вероятность просмотра платных телеканалов, поступающих от провайдеров спутникового и кабельного телевидения.

Чтобы владельцы телевизоров смогли просматривать платный контент, в телеприемниках изготовителями предусмотрена возможность подключения внешнего САМ-модуля, с помощью которого можно декодировать принимаемый телевизионный сигнал и настраивать каналы. В общем случае САМ-модуль для телевизора (Conditional Access Module) — это небольшой компьютер, предназначенный для расшифровки цифрового видеосигнала с последующим его согласованием с моделью телеприемника, на котором его установил владелец.

Принцип работы

Работает данное устройство только со специальной смарт-картой, которая приобретается у провайдера и устанавливается в САМ-модуль. А непосредственно модуль соединяется с телевизором через слот Common Interface (CI-слот) или подключается к нему с помощью специального адаптера CI (5V only), входящего, как правило, в комплект поставки телеприемника.

Только таким образом пользователь получает возможность приема цифрового телевидения, как бесплатных, так и коммерческих каналов.

Преимущества

По отзывам владельцев современных телевизоров со встроенными ресиверами (Sony Bravia и др.), САМ-модули обладают рядом преимуществ, среди которых:

• прием кодированных телеканалов;
• возможность обойтись без приобретения дорогостоящего внешнего ресивера;
• простота установки САМ-модуля и автоматическая настройка телеприемника;
• управление модулем с помощью пульта ДУ телевизором.

Настройка CI модуля на телевизоре Samsung

Как настроить Кам модуль Триколор на ТВ Самсунг:

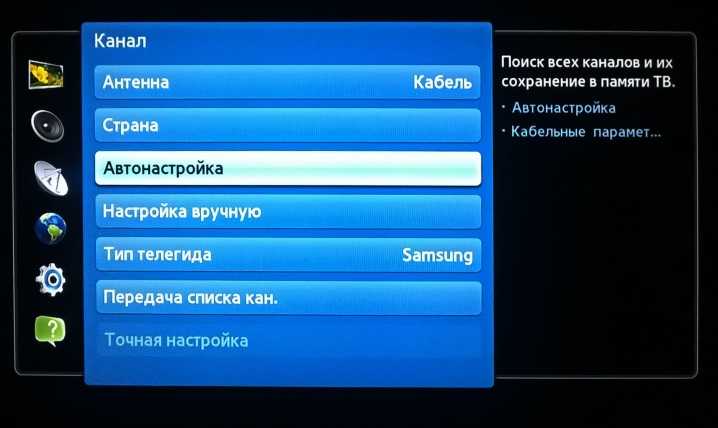

• открываете меню и переходите в раздел «Канал»;
• затем выбираете пункт «Антенна», а наименование внутренней команды – «Спутник»;

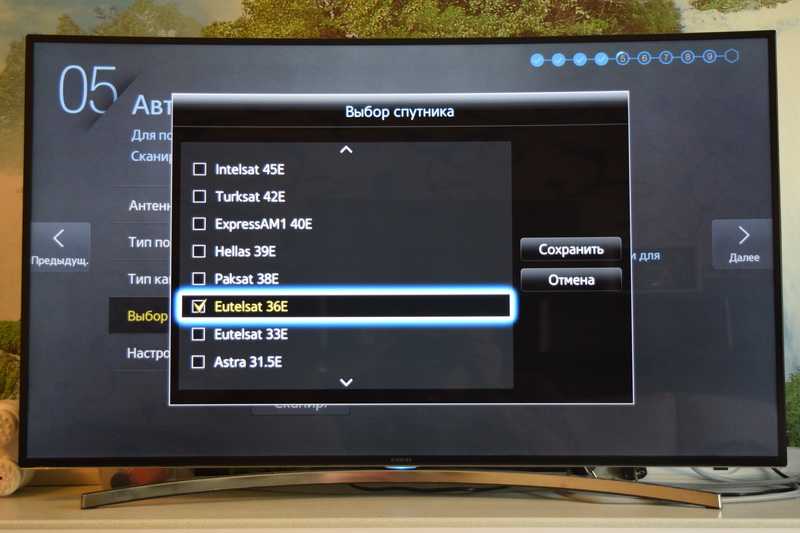

• набираете четыре ноля и заходите в «Выбор спутника»;
• деактивируете стандартные спутники, указываете «USER SAT 1» и сохраняете;
• в настройках активированного LNB выставляете данные, указанные на фото (только в «Транспондере» нужно пустое значение);
• зайдите в «Настройку вручную» и выберите «Сканировать»;
• жмите «Создать» в «Транспондерах»;
• из источника Fcom/tricolor.php/ вводите частоты для каждого транспондера (скорость потока – 27500 для всех (для 12190L – 22500)) и сохраняете;

11727 L	11958 L	12226 L
11747 R	11996 L	12303 L
11766 L	12034 L (4K)	12360 R
11804 L	12073 L	12380 L
11843 L	12111 L	12418 L
11881 L	12149 L	12456 L
11919 L	12169R	12476 R
	12190 L

высветится сеть «Триколор» – ткните в «Поиск», а затем – в «OK».

После проделанных шагов Вы настроили набор цифровых телеканалов для просмотра. Потом надо повторить аналогичные манипуляции для всех 22 транспондеров – получится 289 каналов, учитывая передачу радио. После установки Cam модуля активируется раздел «Общий интерфейс» и открывается доступ к найденным каналам.
