Ремонт помпы (насоса) стиральной машины

Как и чем заменить?

Замена помп в стиральных агрегатах Bosch разнится с ротацией сливных помп в стиральных машинах Samsung либо LG только путем его извлечения. А в частности – не через нижнюю часть, а путем демонтажа фронтальной стенки.

Итак, приступим.

1. Прежде всего требуется отключить агрегат от электрической сети, вывернуть фильтр насоса и освободить от жидкости сливную систему. Затем берем отвертку, отыскиваем под кольцевым уплотнителем люка хомут (должно быть установлено железное колечко с пружиной), подцепляем его и аккуратно демонтируем.
2. После съема хомута отсоединяем кольцевой уплотнитель, и чтобы он не мешался, его можно затолкнуть в бак. Теперь необходимо демонтировать верхнюю часть, отвинтив на обратной стороне корпуса 2 винта и отодвинуть ее назад до предела.
3. Отжав центральный стопор, вытащите лоток для детергентов.
4. Выкручиваем винты из панели управления. Фиксируется она сверху, посредством защелок. Демонтируем и убираем ее в сторонку (кверху), отсоединять электропровода не нужно.
5. Под раскрытым люком фильтра системы слива вы обнаружите шуруп, который удерживает нижнюю обшивку. Выворачиваем его и смещаем пластик в левую сторону до щелчка. Потом демонтируем панель, и нам становятся доступны 2 винтика, крепящие лицевую стенку.
6. После выкручивания винтиков потяните лицевую стенку на себя и кверху, и отсоедините ее. Разъединяем все электропровода и коннекторы на лицевой панели, включая устройство блокировки люка. Лицевую стенку ставим в сторонку.
7. Теперь можно перейти к демонтажу сливного устройства из корпуса машинки. Первым делом необходимо демонтировать с улитки патрубки, сдавив пружину хомута пассатижами. Вначале демонтируется патрубок, протянутый от барабана, а потом патрубок слива.
8. Отсоедините провода, подающие питание на насос. Теперь необходимо вывернуть винтики, удерживающие улитку со сливным фильтром.
9. Вынимаем насос с улиткой из корпуса машинки. Надавите отверткой на фиксатор и проверните насос относительно улитки, пока он не отделится. На заметку! Перед съемом улитки нанесите посредством маркера отметины, чтобы не забыть начальное местоположение расцепляемых элементов для дальнейшей безошибочной сборки.
10. Соединяем между собой новую помпу и улитку. Инсталлировать новый сливной насос в посадочное место можно, сильно надавив на него и провернув по направлению стрелки часов. Не забудьте вернуть зажим на свое место, подсоединить электропроводку и осуществить оборотную сборку.

Тут же, как поставите насос на место и подсоедините все патрубки, испытайте соединения на протечку. Для этого залейте в барабан немного воды. Если места соединений плотные, можете продолжить сборочные работы. На этом ремонт окончен.

О том, как заменить сливной насос(помпу) в стиральной машине Bosch, смотрите далее.

Замена помпы со снятием передней стенки

Для замены сливного насоса у некоторых машинок нам понадобиться снять переднюю часть корпуса. Обычно такой способ замены подходит для бытовой техники следующих производителей: AEG, Bosch, Siemens.

Большинство моделей из Германии, сконструированы таким образом, что оптимальным вариантом для того, чтобы добраться до сливной помпы будет снятие лицевой стенки корпуса. Наиболее популярная модель насоса – Askoll. Они же, кстати, обычно довольно не дорогие.

Как снять лицевую часть корпуса стиральной машины (АЕГ, Бош, Сименс)?

Вначале мы снимем крышку корпуса. Для этого необходимо выкрутить саморезы. Обычно они находятся с тыльной стороны стиральной машины. Затем крышку необходимо толкнуть от себя, находясь с лицевой стороны машинки. То есть с той стороны, где люк. От такого толчка люк отделиться от фиксирующих пазов и его можно будет легко снять.
После этого нам понадобиться снять переднюю панель. Для этого полностью извлекаем дозатор. Затем откручиваем переднюю панель. Отсоединять от проводов эту часть необходимости. Просто аккуратно положите ее наверх стиральной машинки.
Далее откроем панель, за которой и находится сливная помпа в нижней части машинки. А после открутим фильтр. Когда мы будем его откручивать, выльется некоторое количество воды. Поэтому нам понадобится подложить тряпку, а лучше емкость для вмещения воды.
Теперь нам нужно открутить винты, которые фиксируют переднюю стенку снизу. Обычно их два.
Затем нам понадобиться снять хомут, который фиксирует манжету люка

Для этого открываем дверцу машинки, находим хомут, аккуратно ослабляем и убираем его.
Откручиваем оставшиеся винты и осторожно снимаем переднюю стенку корпуса. Делаем это не спеша

И как только появляется достаточный зазор, запускаем туда руку и отсоединяем провода от блокировки люка. После этого ни чего уже не сдерживает стенку и ее можно убирать.

Вот мы и добрались до помпы. После этого нам нужно снять ее. Для этого открутим сдерживающие болты и откроем защелки (если есть), ослабим и снимем фиксирующие хомуты.

После того, как отделите насос, нужно будет заменить его новым и собрать машинку в обратном порядке.

Устанавливаем новую помпу через дно стиральной машины

Такой способ замены сливного насоса будет актуальным для большинства машинок следующих производителей: Indesit, Samsung, Beko, Ardo, Whirpool, Candy, LG, Ariston. В конструкции этих моделей отсутствует дно или оно съемное. Поэтому заменить помпу проще снизу.

1. Для начала отключим стиральную машинку от электричества и перекроем кран.

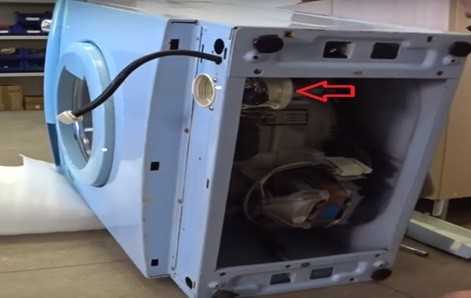

2. Затем аккуратно положим стиральную машинку на бок, подстелив что-нибудь, чтобы не поцарапать корпус. Необходимо класть машинку так, чтобы угол с помпой был вверху.
3. Затем снимем нижнюю лицевую панель машинки.
4. После этого необходимо открутить винты, фиксирующие сливной насос к корпусу.
5. Подготовьте пустую емкость. Она нам понадобиться, когда будем отсоединять патрубки. В процессе съема патрубков из них потечет вода.

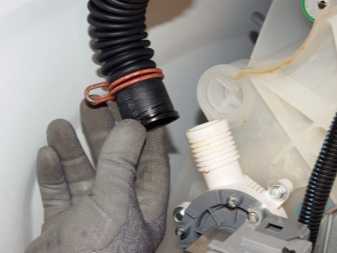

6. Снимаем патрубки, ослабив и убрав предварительно зажимы. И отсоединим контактный разъем с проводами.

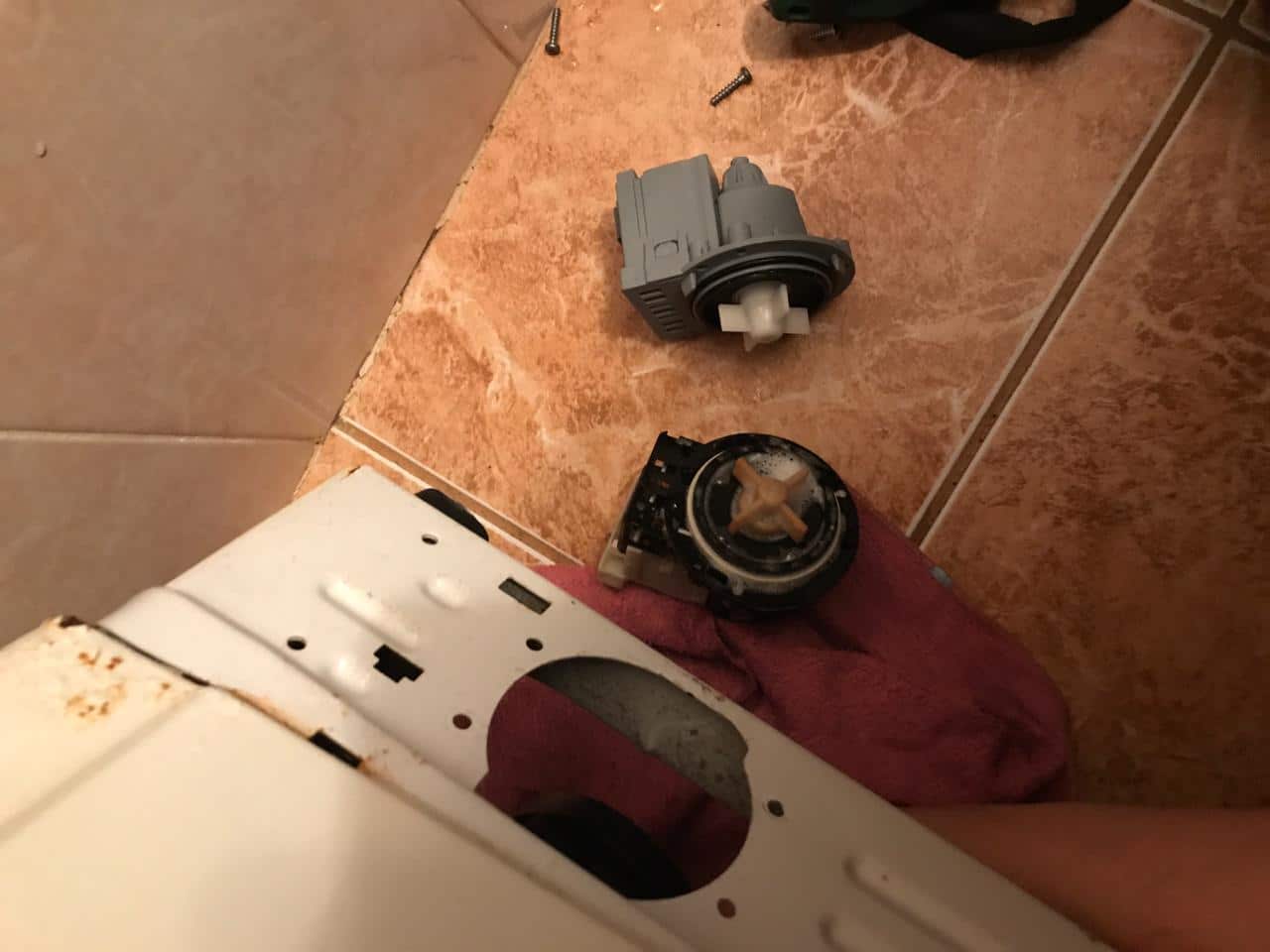

7. Далее берем новую рабочую помпу и устанавливаем ее на место старой.
8. Теперь нам осталось только собрать машинку, вернуть ее в вертикальное положение и провести пробную стирку.

Этот способ замены помпы вы можете увидеть в следующей видеоинструкции:

Как понять, что насос неисправен, причины поломки?

Прежде чем кидаться разбирать стиральную машину своими руками и менять насос, следует точно определить причину поломки. Очень возможно, что причина вовсе и не в насосе, здесь нужно разобраться как можно более обстоятельно. Поступим следующим образом.

• Сначала помпу нужно послушать.
• Открыть и при необходимости почистить сливной фильтр.
• Проверить и почистить сливной шланг.
• Проверить вращение крыльчатки насоса, возможно, имеет место заклинивание.
• Проверить датчики и контакты, идущие на помпу.

Некоторые неисправности вполне можно локализовать на слух, не будучи специалистом, поэтому подойдите к стиральной машине во время работы и послушайте. Дождитесь момента, когда машина начнет сливать или заливать воду, действуя по программе. Если помпа гудит, пытается интенсивно работать, но вода в бак не поступает или помпа вообще не издает звуков – считайте, неисправность локализована.

После того, как вы убедились в том, что насос работает не так как нужно, следует точно определить подлежит ли он замене или можно произвести ремонт своими силами. Прежде всего, открываем сливной фильтр и чистим его от мусора своими руками.

Если очистка фильтра не помогла, проверяем сливной шланг на наличие засоров. Для этого шланг нужно демонтировать и промыть струей горячей воды. Поставьте шланг на место и запустите тестовую стирку. Если помпа продолжает «капризничать», значит нужно искать дальше.

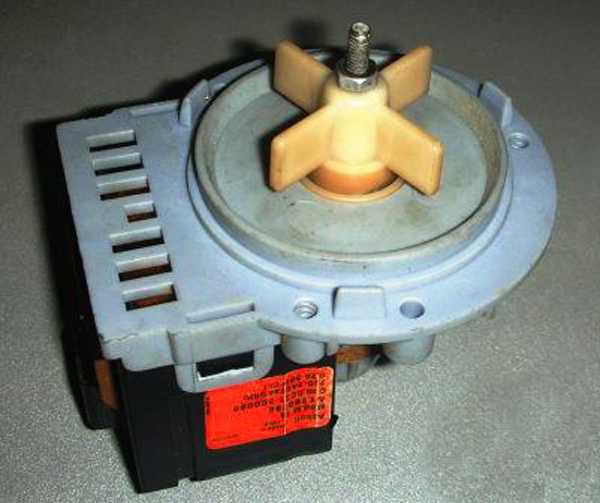

Далее нужно проверить вращение крыльчатки сливного насоса стиральной машины. До крыльчатки можно добраться даже не разбирая машину, через сливной фильтр, который нужно открутить. Чтобы было удобнее обзаведитесь фонариком и посветите в отверстие, из которого вы выкрутили пробку.

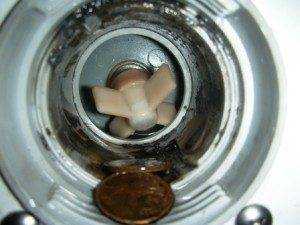

В отверстии вы разглядите крыльчатку помпы. Просуньте руку в отверстие и пальцами покрутите крыльчатку, проверяя, как она работает. Если вращение крыльчатки затруднено, попробуйте нащупать инородные предметы, которые создают помеху (очень часто это нитки, ворс, проволока и прочее). Если крыльчатка вращается свободно или причина затрудненного вращения не была найдена, придется разбирать стиральную машину своими руками.

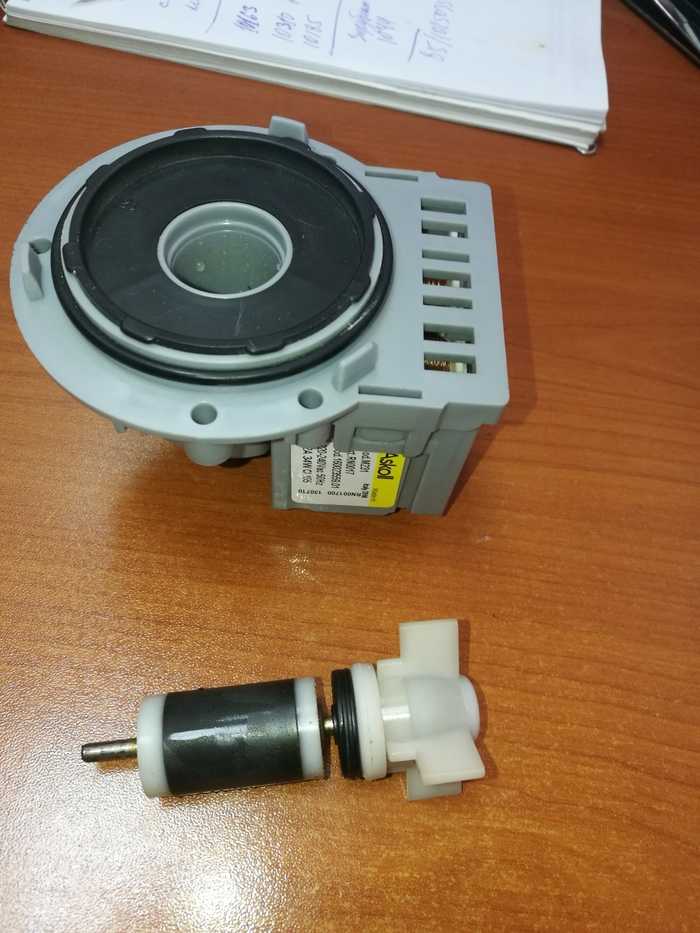

Добравшись до помпы, проверяем крыльчатку. При необходимости сливной насос можно демонтировать и осмотреть более тщательно. Если ниток и ворса нет, а крыльчатка все равно плохо крутится, значит, причина в механизме и помпу надо разбирать. Если крыльчатка крутится нормально, но срабатывает через раз, значит проблема в подгоревших контактах, датчике или блоке управления.

Подбираем инструменты и комплектующие для ремонта

Состав необходимых инструментов и комплектующих будет зависеть сугубо от характера проблемы, поэтому мы опишем вариант, что называется, по максимуму, если с насосом совсем все плохо. В данном случае ремонт стиральной машины может потребовать следующих комплектующих:

1. сливной насос в сборе;
2. крыльчатка;
3. ось;
4. манжета;
5. прокладка;
6. шкив;
7. датчик сливного насоса;
8. контакты.

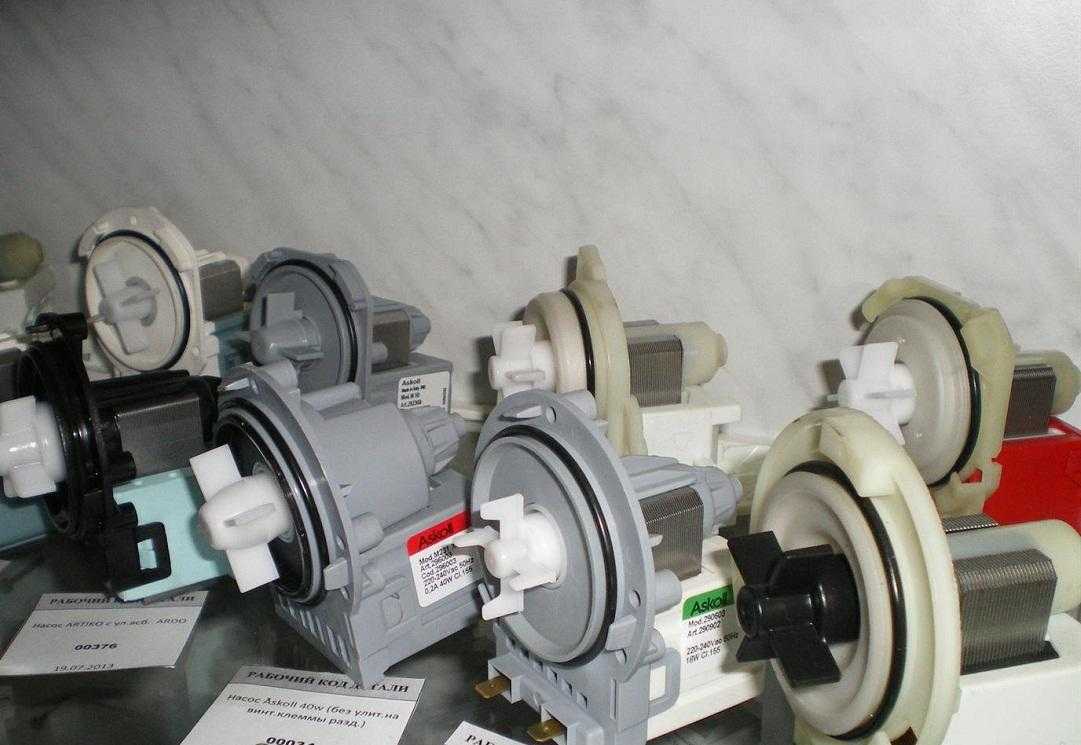

Приобретать новую помпу и детали к ней следует осмотрительно. Лучше всего взять старый агрегат, отнести его в торговую точку, реализующую подобную продукцию, и продавец-консультант поможет вам сделать выбор. То же самое следует сделать и с комплектующими. Принесите насос в разобранном состоянии в магазин и вам дадут нужную деталь к нему.

С инструментами дело обстоит проще. В большинстве случаев можно отделяться крестовой отверткой и перочинным ножом. Однако если возникла необходимость проверять работоспособность электрики (датчиков, контактов, проводки), необходимо будет обзавестись мультиметром.

Признаки поломки

Если при работе стиральной машины замечены неисправности со сливом, то следует найти причину. В таком случае из строя выходит насос или забивается грязью система слива. Неполадку можно определить, если на режиме по сливу воды система откачки не включается. Такие же проблемы имеются, если при сливе раздается гудение или машинка слишком сильно шумит. Разумеется, вода из шланга слива отработанной жидкости не течёт или вытекает слишком медленно.

Кроме того, в процессе слива стиральная машина может выключаться. Нередко бывают случаи, когда мотор насоса работает, но при этом вода не льется.

Для этого нужно проверить сливной шланг и фильтр. При наличии мусора их необходимо прочистить. Если же они оказались чистыми, то отсоединяют и достают помпу, разбирают, чистят или меняют ее.

Чаще всего помпа не работает, если втулки мотора сильно износились. А также к этому приводят замыкание двигателя и обрыв его обмотки. Спровоцировать выход из строя помпы может сломанная или заблокированная крыльчатка. Нередко последняя причина приводит к тому, что стиральное устройство течет.

Помимо этого, насос может не качать, если его неправильно подключили или неисправен датчик уровня воды. При этом помпа будет работать постоянно. Засоры фильтра нередко приводят к поломке насоса, как и попадание постороннего предмета.

Сложно ли найти помпу?

Нахождение сливной помпы практически во всех моделях LG стандартное, вне зависимости от того, прямой привод в машинке или с ременной передачей. Более того, добраться до места неисправности не составит труда – полностью разбирать корпус не придется. Также нет необходимости даже откручивать заднюю стенку, верхнюю крышку, поддон или фронтальную панель. Обнаружить насос в разы легче, так как потребуется только ряд простых действий.

1. Отключить технику от электричества.
2. Слить отработанную воду из барабана с помощью аварийного слива.
3. Перекрыть подачу воды, отсоединить от канализации.
4. Наклонить корпус назад, подложив под машинку старые тряпки.

Все. Заглядываем под днище и получаем свободный доступ ко всей сливной системе. Есть и другой способ – передвинуть машинку в центр комнаты и положить на левый бок.

Действительно ли это сливной насос?

Не всегда в отсутствии полноценного слива на Bosch «виновата» загрязненная помпа. Затрудняется опустошение бака и при засорах в патрубках, шлангах, улитке и фильтре. «Симптомы» во всех случаях идентичны, сразу определить дислокацию поломки сложно. Для точного «диагноза» необходимо поочередно проверить все «больные точки» дренажа.

Сначала пытаемся «перегрузить» систему, вновь активировав режим «Слив». Если у машинки реакции нет, то приступаем к диагностике. Последовательность действий такая:

• снять дверцу технического люка в нижнем правом углу корпуса (подцепляем шлицевой отверткой и отжимаем защелки);
• найти крышку мусорного фильтра – черную или синюю округлую пробку;
• отклонить машинку назад, подставить под фильтр емкость для сбора воды, а вокруг постелить тряпки;
• взяться за выступающую часть и начать выкручивание (по часовой стрелке);

• вынуть насадку наружу;
• осмотреть «спираль», вычистить ее от налипшего мусора.

Если мусорный фильтр засорен не сильно, то необходимо продолжить проверку дренажа. Следующая на очереди – улитка помпы. Потребуется просветить фонариком освободившееся от спирали отверстие и попытаться обнаружить комки грязи или посторонние предметы. Рекомендуется заодно прочистить весь «тоннель» от налета.

После проверяем крыльчатку насоса. На ее лопасти нередко наматываются волосы и нитки, блокируя движение механизма. Чтобы выявить засор, следует просунуть в отверстие отвертку и постараться прокрутить колесо. Если винт не поддается или, наоборот, болтается свободно, значит, необходима чистка помпы. Потребуется достать устройство и вычистить.

Советы специалистов

Существует ряд рекомендаций от специалистов, придерживаясь которых, можно избежать поломки насоса и продлить срок службы стирального агрегата

Самое важное – это проверять карманы одежды перед стиркой. Ведь различные посторонние предметы, особенно металлические, могут нанести существенный вред устройству

А также следует правильно ухаживать за бытовой техникой. Нередко насос выходит из строя из-за того, что мусор и различные мелкие детали попадают в систему слива машинки. Помпа плохо переносит стирку вещей, на которых налипло большое количество грязи. Механическое воздействие способно нанести ощутимый вред насосу.

Для предотвращения поломок специалисты рекомендуют заранее устанавливать на забор воды очистной фильтр. Правильным действием будет перетряхивание и тщательный осмотр вещей перед каждой стиркой. В том случае, когда одежда имеет существенные загрязнения, то ее лучше всего предварительно замочить.

Если на одежде есть пряжки или заклепки, то такие вещи следует вывернуть изнанкой наружу. Не следует забывать пользоваться специальными мешками для стирки.

Ремонт помпы стиральной машины представлен далее.

Как выбрать сливной насос

Более подробней про сливной насос: где он находится в стиральной машине, принцип работы и устройство, можно почитать в данной статье: что такое водяной насос для стиральной машины

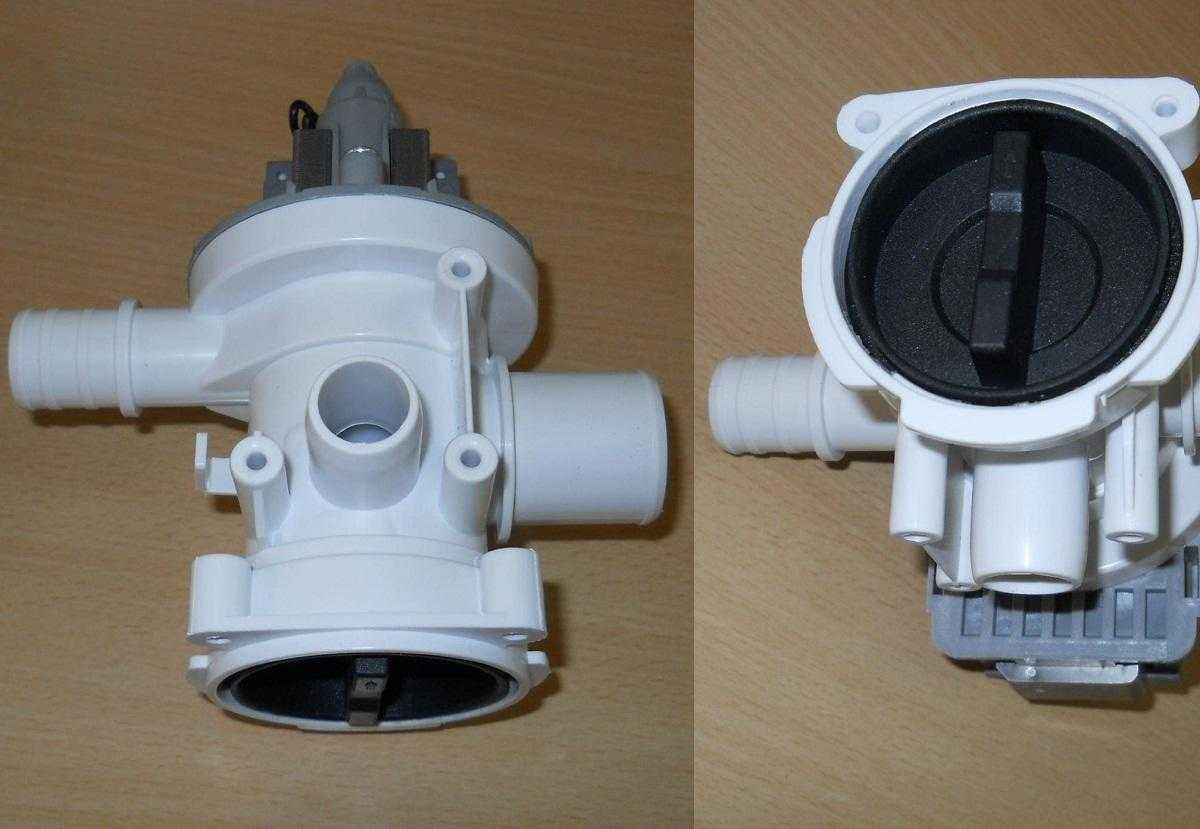

Осуществляя замену сливной помпы, необходимо выбирать полный аналог по устройству и техническим параметрам. Все сливные устройства отличаются как по мощности и производительности, так и по способу крепления. Выбирать следует только у проверенных и заслуживших хорошую репутацию производителей. Иногда бывает, что подключение электропроводов как к сливной помпе так и циркуляционному насосу может иметь иное расположение, чем у тех, которые вышли из строя. Этот нюанс обычно не имеет значения и не влияет на установку элемента на штатное место. Все операции по замене осуществляются в порядке обратном демонтажу, с обязательной проверкой качества всех креплений и соединений.

Находим проблемную деталь

Добраться до насоса на стиральных машинках Bosch через днище нельзя. Есть только один путь – снять фронтальную панель, и только потом вынуть помпу. Процедура сложнее, но при следовании инструкции не займет много времени. Алгоритм такой:

• отцепить от корпуса дверцу технического люка;
• вынуть порошкоприемник (тянем лоток на себя до упора, после зажимаем специальный «язычок» и вытаскиваем полностью);
• выкрутить спрятанные под лотком саморезы;
• открутить все крепежи, удерживающие приборную панель, и снять ее;
• открыть люк, нащупать внешний хомут на манжете, ослабить его и снять;
• заправить край уплотнительной резинки в барабан (полностью стягивать манжету не нужно – вернуть ее на место будет проблематично);
• отключить от машинки УБЛ;
• освободить все болты, фиксирующие торцевую панель;
• отсоединить от корпуса фронтальную стенку.

После снятия торца перед глазами откроются все «внутренности» машинки. Останется только найти помпу в нижней части корпуса, под барабаном. Насос представляет собой металлическую «шайбу» с лопастями, закрепленную на подставке-улитке. Чтобы вынуть деталь полностью, достаточно отсоединить подведенную проводку и патрубки, а после открутить удерживающий болт и вытащить с посадочного места.

Подготовительные мероприятия

Чтобы произвести замену сливного насоса, необходимо отключить машинку от электросети, отсоединить сливной и наливной шланг от водопроводной и канализационной трубы. Осуществив эти несложные действия, пользователь задастся логичными вопросами: «Где находится насос? С какой стороны подступиться к машинке?».

На подавляющем большинстве стиралок линейки Самсунг элементы сливной системы располагаются в нижней её части, они закрываются специальной панелью, либо отдельным лючком. Чтобы отсоединить панель от корпуса и получить свободный доступ к нужным деталям, лучше всего воспользоваться плоской отверткой. Аккуратно поддев нижнюю часть машины-автомата инструментом, снимите крышку.

После снятия крышки вы увидите область, на которой располагается сливной фильтр. Он представляет собой пластиковую конструкцию, которая защищает крыльчатку помпы от попадания в неё посторонних предметов. Необходимо снять мусорный фильтр и произвести его очистку.

В открывшемся отверстии вы увидите крыльчатку сливного насоса. Прокрутите её пальцем или длинной тонкой палкой, деталь должна свободно вращаться. Если движение крыльчатки затруднено, возможно, на неё намотался волос, нитки и прочий мусор. Следует очистить её, но сделать это можно будет, лишь достав помпу из корпуса.

Следующим этапом станет укладывание машины-автомата на бок, делать это необходимо аккуратно, чтобы не поцарапать корпус стиралки. Обязательно положить под боковую стенку машинки подложку, это может быть ковер, свернутый в рулон, любые другие предметы, которые позволят плавно опустить агрегат. Перевернув машинку и заглянув под основание, вы увидите сливной насос, улитку и его мотор.

Желательно проверить помпу мультиметром. Его щупы подсоединяются к клеммам, ведущим к насосу, после на приборе выставляется переменное напряжение до 700 Вольт. Включите стиралку в розетку, выберите программу слива, через некоторое время посмотрите, какое напряжение приходит на мультиметр. Если значение показателя составляет 220 Вольт, а насос не сливает, переходим к замене детали. В случае, когда напряжение не приходит, а программа слива работает, значит, проблема кроется в модуле управления.

Итак, для замены старого насоса на новый останется произвести несложный алгоритм действий, который позволит поменять помпу в стиральной машине Самсунг.

Как стирать без ремонта

В том случае, если вам некогда ремонтировать машинку Бош, а стирать накопившуюся гору белья нужно уже сейчас, мы предлагаем оригинальный выход из положения. Сразу оговоримся, что долго неисправную машинку лучше не эксплуатировать и починить при первой же возможности. Итак, как качественно постирать белье, если машинка отказывается греть воду?

1. Сначала определяемся, при какой температуре будем стирать вещи. Выставляем указанную температуру на домашнем водонагревателе (например, 60С) и ждем, пока вода нагреется.
2. Подходим к стиральной машине и перекрываем подачу холодной воды в нее. Открываем порошкоприемник, насыпаем в него порошок и засовываем в него лейку душа.
3. Засовываем в барабан стиральной машины грязное белье, закрываем дверцу люка, включаем машинку и выставляем программу стирки.
4. Незамедлительно включаем горячую воду, которая через лейку душа начинает течь в порошкоприемник, смывая порошок в бак стиральной машины.
5. Ждем пока вода наберется и наблюдаем за поведением стиральной машины. Как только воды будет достаточно, машина начнет стирку, в это время мы должны отключить горячую воду, вынуть лейку душа из лотка и задвинуть порошкоприемник на место.
6. Открываем ранее перекрытый кран подачи холодной воды и можно смело выходить из ванной комнаты. Дальше стиральная машина сама закончит стирку, сольет мыльную воду, закачает воду для полоскания, прополощет белье, а затем отожмет его. Все это будет осуществлено без вашего участия.

Как вы уже заметили, данный способ подойдет не только тем, у кого есть горячая вода. Если у вас в доме только холодное водоснабжение, можно нагреть два ведра горячей воды и постепенно влить эту воду через порошкоприемник в бак стиральной машины. Эффект будет точно такой же.
