Как правильно установить проектор на потолок: выбор и монтаж кронштейна

Полезные советы

Ознакомимся с некоторыми советами, связанными с монтажом кронштейна для проекционной техники.

Выбирая кронштейн для размещения проектора, важно учесть, что лифтовые экземпляры являются наиболее требовательными и трудными в вопросах монтажа. Сложно настраивается механизм подъёма и выдвижения конструкции, поэтому обычно для проведения таких работ обращаются к профессиональным мастерам.
Если без штанги обойтись нельзя, рекомендуется обращаться к коробчатым или рамочным потолочным держателям.

Чем дальше устройство будет располагаться от экрана, тем легче будет установить кронштейн

Однако с прибавлением расстояния уменьшается уровень яркости изображения, из-за чего придётся сильно затемнять помещение.

Устанавливая кронштейн, нужно следить за надёжностью крепления. Деталь должна быть смонтирована максимально качественно, чтобы не было опасности падения устройства и получения травм домочадцами.

Желательно заранее подвести все нужные кабельные линии к месту установки кронштейна. Таким образом, вы поможете себе не отвлекаться на такие мероприятия во время проведения монтажных работ.
Не спешите начинать работы по установке держателя устройства. Перед этим обязательно изучите технические характеристики вашего проектора. Тогда вы точно будете знать, с какими работами или проблемами вам придётся столкнуться в дальнейшем.

Со многими моделями современных проекторов качественные кронштейны идут в комплекте. В таком случае нет смысла покупать отдельные детали. Рекомендуется устанавливать технику с использованием держателей, которыми она укомплектована.

В следующем видео смотрите обзор одного из проекторов и его крепление на стену.

Виды

Для фиксации проектора абсолютно любой модели необходимо подбирать максимально качественные и надежные держатели. Таким требованиям могут соответствовать современные потолочные кронштейны, представленные в широком ассортименте. Подобные устройства требуют не только правильного выбора, но и монтажа.

Существуют разные модели потолочных кронштейнов для проектора. Каждый из вариантов имеет свои особенности конструкции, которые нужно иметь в виду, подбирая подходящий экземпляр.

Простые

Многие крупные производители комплектуют выпускаемые проекторы подобными конструкциями.

Простые кронштейны обычно являются телескопическими и относятся к бюджетной категории. Как правило, эти конструкции разрабатываются специально для конкретной модели аппаратуры, поэтому универсальными их назвать нельзя.

Простые кронштейны для крепления на потолке не отличаются безупречным и точным позиционированием. Из-за большого количества минусов многие пользователи предпочитают отказываться от держателей, идущих в комплекте с техникой, отдавая предпочтение отдельно купленным устройствам более высокого качества. Если хозяева все же решают установить штатные кронштейны, то они стараются фиксировать их на самой маленькой длине штанги.

Потолочные кронштейны стандартной модификации обычно производят из долговечного и прочного металла. Изделия могут представлять собой телескопическую или квадратную трубу.

«Крабы»

Такое интересное название носят одни из самых востребованных фиксаторов для проекторного оборудования. Еще «крабов» называют «пауками». Подобное название обусловлено конструкцией этих кронштейнов. Конструктивно они складываются из нижеприведенных компонентов.

• Монтажная пята. Благодаря данной запчасти вся конструкция прикрепляется к поверхности потолка. При этом используются дюбели и анкеры.
• Поворотный шарнир. Эта запчасть соединяет между собой «краба» и пяту. За счет встроенного шарового соединения корпусная основа проектора может быть наклонена. Также ее возможно поворачивать по направлению оси кронштейна.
• Узел захвата. Данный компонент как бы захватывает аппаратуру. Именно эта деталь и называется «краб».

Основной процент креплений «крабов» имеет пяту и шарниры одинаковых типов. Разница между отдельными конструкциями может состоять лишь в устройстве и размерах пластины. Конструкция «краба» бывает разной.

Лифтовые

Удобные современные держатели для видеопроектора. Чаще всего подобные конструкции монтируют там, где имеют место потолки подвесного вида. Обычно размерные параметры лифта и опорной основы оказываются не больше 1 кассеты или секции подвесной потолочной конструкции. Смонтировать подобную композицию несложно, а вот отрегулировать механизм раскрытия и закрытия ее держателя способен только профессиональный мастер.

Лифтовые устройства привлекательны тем, что аппаратура хранится в запотолочном отсеке. Благодаря этому техника отлично защищена от возможных повреждений, а настройки ее фиксации не сбиваются. Рассматриваемый вид кронштейна для оборудования и процесс его извлечения из потолочной ниши со стороны смотрятся очень интересно и современно. Именно поэтому многие люди изготавливают дома такие конструкции, используя подходящие подручные материалы.

Часто лифтовые разновидности крепежей устанавливают в крупных аудиториях, конференц-залах и даже в театрах. Подобное оборудование может стоить довольно дорого, поскольку отличается сложным строением.

Подвесные

Многие модели проекторов, особенно старого выпуска, довольно внушительны за счет мощной оптики и грузного блока питания. Не каждый стоечный держатель может выдержать вес такой аппаратуры. В таком случае выходом из ситуации может стать кронштейн с опорной площадкой и подвесом, выполненным в форме петли.

Чаще всего тяжелые модели проекторов изготавливаются настольными, потому в их корпусе отсутствуют требуемые для установки резьбовые втулки. Чтобы не переступать правила эксплуатации, аппаратуру не вывешивают, а фиксируют в особых подвесных площадках, закрепленных на подвесах к потолочному основанию.

Потолочный кронштейн для проектора своими руками

Простой бюджетный вариант держателя можно вполне изготовить своими руками. В его конструкции не будет систем регулировки углов и высоты подвеса, но зато потолочный подвес получится прочным, надежным, и главное – дешевым.

Для постройки кронштейна потребуется:

• Алюминиевая труба;
• Уголок из оцинковки;
• Монтажная перфорированная пластина по размеру проектора;
• Крепеж, болты и саморезы.

Схема потолочного держателя представлена на фото.

Для подвешивания к потолку на верхней части стойки на болтах прикручены два уголка.

Аналогичным способом труба соединена с пластиной. Если нижнюю пару уголков закрепить на барашковых гайках, то появится возможность регулировать угол наклона аппарата. Наличие перфорации на пластине обеспечивает надежный и эффективный отвод теплого воздуха от видеопроектора, поэтому время работы прибора практически неограниченно.

Наиболее сложный этап в сборке заключается в точном совмещении оси стойки с центром масс проектора. Приходится подбирать точку крепления опытным путем. Оптимальная высота стойки 60-70 см. Так как рекомендаций по установке нет, длину потолочной штанги для самодельного кронштейна тоже приходится подбирать опытным путем.

Сетевой провод и кабель от компьютера уложены внутри трубы и выведены по гофрированному шлангу в угол комнаты. В целом потолочная система обошлась чуть дороже 500 руб.

Виды кронштейнов

Помимо разграничений по весу, существует деление кронштейнов для потолочного закрепления видеопроекторов на следующие виды:

1. С фиксированной длиной (расстоянием) до потолка;
2. С регулируемой длиной (штанговый тип).

Простой кронштейн

Кронштейн с фиксированным расстоянием

Вид фиксированных кронштейнов является самым простым. С его помощью можно просто и надежно закрепить проектор под потолком.

Для монтажа необходимо выбрать место на потолке и установить крепежную пластину. Для этого следует использовать элементы «быстрого монтажа» или анкерные болты, если вес проектора превышает 20 кг (см. Потолочный ПВХ плинтус: особенности монтажа).

Вторую часть кронштейна нужно присоединить к проектору путем крепления лапок болтами к специальным точкам на его корпусе, и соединить воедино всю конструкцию под потолком.

Как установить проектор на потолок: закрепление регулируемого узла

Штанговый тип

Штанговый тип в свою очередь подразделяется на:

1. Наборные конструкции;
2. Телескопические конструкции.

Как правило, наборной тип конструкции кронштейнов подразумевает покупку основных узлов:

1. Установочной металлической пластины, позволяющей прикрепить всю конструкцию к потолку;
2. Регулируемого узла крепления проектора с поворотным механизмом наклона;
3. Соединительных элементов.

А что касается штанги и ее длины, то производители предоставляют возможность ее самостоятельного выбора покупателем. Измерив в помещении расстояние от потолка до проектора, легко можно выбрать штангу подходящей длины, которая продается отдельно.

Штанга круглая для потолочного кронштейна

Они бывают двух типов:

1. Круглые;
2. Прямоугольные.

Их выбор зависит только от эстетических пристрастий покупателей.

Кронштейн потолочный для проектора с телескопической штангой

Телескопическая система крепления изначально содержит в наборе данный элемент, наделенный фиксирующим приспособлением. Установка проектора на потолочную поверхность будет сведена к выставлению нужной длины штанги и подключения аппаратуры к источнику электроэнергии (см. Гипсокартонные конструкции на потолке — проектирование и монтаж).

Способы размещения проектора

Качество воспроизводимой картинки во многом зависит от правильного размещения проектора относительно поверхности, на которую проецируется картинка. Существуют различные способы установки транслятора изображения, и каждый из них имеет свой ряд преимуществ и недостатков.

Размещение проектора на специальной подставке или обыкновенном столе удобно тем, что он достаточно мобилен. Можно легко перенести аппарат из одного помещения в другое или убрать в шкаф, если он долгое время не востребован. Отрицательным моментом в этом случае является наличие большого числа проводов, которые всегда мешают и не украшают интерьер комнаты или кабинета. Если проектор находится в месте с большой проходимостью людей, то следует подумать о кожухе, закрывающем корпус прибора, чтобы уберечь его от желающих понажимать кнопки или повернуть объектив.

Установка проектора с помощью потолочных креплений — это удобный и безопасный способ размещения прибора. Установленный под потолком проектор сэкономит место в помещении. Провода, исходящие от аппарата, прячутся в специальный короб, поэтому они не будут путаться под ногами и не испортят своим видом интерьер. Конструкция крепления устроена так, что прибор после установки при необходимости можно будет наклонять, вращать или поворачивать. Недостатком такого способа крепления считается невозможность перемещать проектор в другие помещения.

Лифтовая система крепления агрегата позволяет прятать его в потолочном пространстве и только для использования опускать. Это более сложная конструкция, которая монтируется непосредственно в потолок, поэтому требует обязательного участия специалиста.

Почему у проекторов низкое качество звука.

Как не странно на сегодняшний день при покупке проектора за несколько десятков тысяч гривен он может быть оснащен звуковой системой за несколько сотен гривен. Совершенно очевиден тот факт, что в отрасли, которая занимается производством офисных проекторов, обычно просто забывают о качестве звука. Проектора для дома и инсталляционные обычно вообще не оснащаются встроенной акустикой, так как для первых очень высокие требования к качеству, а во втором к мощности акустической системы.

У многих сложилось мнение, что для презентаций не требуется высокое качество звука так зачем же этим заниматься. Многие портативные проектора если и оснащаются акустикой, то мощности она сравнима с акустической системой ноутбука и составляет несколько ват. И данному факту есть вполне логическое объяснение. В самые компактные проектора ставить большой динамик просто не целесообразно. А когда перед разработчиком стоит задача еще, и облегчить устройство первое, чем можно пожертвовать это акустика. И это вполне логично если во время презентации необходимо качественное звуковое сопровождение то ведущий вряд ли будет использовать встроенную акустику, а подключит внешнюю акустическую систему, которая обеспечит качественное звучание.

В более габаритных моделях проекторов встроенная акустика создает ряд определенных проблем, на решение которых инженерам приходится тратить много сил. Одной из таких проблем является повышенный уровень вибрации. Так как при высоком уровне громкости проектор начинает дрожать, а это сказывается на качестве картинки. Изображение просто-напросто начинает дергаться. Именно по этой причине максимальная мощность встроенной акустики составляет 10-16 ват.

По этому если во время презентации или урока вы хотите получить максимальное качество звучания, но не имеете возможности подключиться к стационарной аудиосистеме необходимо возить с собой свою. Для этого существуют активные колонки,  которые оснащены встроенным усилителем и блоком питания, они смогут выдать достаточно мощности для аудитории на 50-100 человек.

Выбираем крепление

Этот этап очень важен, так как правильное крепление будет гарантировать устойчивость конструкции и, соответственно, безопасность для аппарата. Если крепление будет недостаточно надежно, проектор может попросту упасть, что приведет к его поломке

Важно также правильно провести работы по крепежу

Описание крепежной конструкции

Кронштейн, предназначенный для крепления проектора на потолок, является чаще всего металлической конструкцией. Иногда это может быть изделие из пластика или дерева. Лучше всего выбирайте металлические варианты, так они отличаются большей надежностью.

Кронштейн ARM Media PROJECTOR-4 для проекторов

Сама конструкция состоит из нескольких элементов:

• Панель монтажная. Это площадка, имеющая отверстия. Они предназначены для того, чтобы крепить конструкцию к потолку.
• Штанга. Основная деталь, призванная обеспечить нужный отступ проектора от поверхности потолка. Штанга может регулироваться, что позволяет проектор поднимать либо опускать, если того требует ситуация.
• Платформа для крепежа проектора. Часто она бывает универсальной, и в таком случае ее можно использовать для крепежа разного вида устройств. Если вы рассчитываете, что в будущем будете крепить в этом же месте телевизор, тогда берите универсальную платформу.

Можно выделить несколько типов креплений для проектора. Вы можете взять устройство с регулируемой штангой

Если в изменении высоты нет необходимости, стоит обратить внимание на крепление с нерегулируемой штангой. Есть крепления, позволяющие установить проектор на стену или на потолок

Кроме того, кронштейны могут различаться по уровню нагрузки, которую способны переносить. Поэтому они имеют разный вес.

В некоторых конструкциях предусмотрены функции, позволяющие менять положение проектора как по вертикали, так и по горизонтали. Однако для оборудования домашнего кинотеатра нет смысла брать подобный кронштейн. Вам будет достаточно установить проектор под потолком, отрегулировать его и получать удовольствие от просмотра фильмов и телепередач. В противном случае вы просто переплатите деньги за устройство, которое не будете использовать по полной программе.

На что обращать внимание при выборе

Оригинальный кронштейн

При выборе крепежа обращайте внимание на определенные параметры:
Вес аппарата

Крепление должно легко выдерживать нагрузку, чтобы обеспечить безопасность.
Расположение гнезд для крепежа как на проекторе, так и на кронштейне
Важно убедиться, чтобы гнезда совпадали.
Длина штанги. Обратите внимание на то, что у регулируемых штанг есть ограничения по максимальному и минимальному показателю длины

Чтобы не купить кронштейн, который потом придется менять, заранее определитесь, какая высота будет у экрана. Также учитывайте высоту комнаты. Тогда вы будете знать, какой длиной должна обладать штанга.

Во время выбора креплений для проектора допустим вариант, когда каждая деталь покупается отдельно. Специалисты в некоторых случаях рекомендуют поступать именно таким образом.

Выбор экрана по материалу поверхности

Производители проекционных экранов предлагают конструкции с различным покрытием поверхности, чтобы обеспечить максимально качественное видеоизображение. Выбор экрана по параметру материала поверхности зависит от его назначения и помещения, в котором планируется расположение конструкции.

Основными параметрами материала поверхности являются следующие:

1. Показатель коэффициента усиления – величина, которая означает светоотражение полотна. Чем выше коэффициент, тем сильнее будет яркость видеофрагмента, что позволяет зрителям видеть его на дальнем расстоянии.
2. Контрастность – показатель точности отображения светлых и затемненных фрагментов видеоматериала.
3. Угол обзора – величина, которая характеризует часть пространства, где будет максимально комфортно смотреть на экран зрителям.

Универсальным вариантом для домашнего кинопросмотра станет экран с белой поверхностью матового типа. Благодаря расширенному углу обзора и достоверной цветопередаче, экран передаст качественные характеристики видео и сделает просмотр комфортным. Такой экран маркируется Matte White.

Чтобы достичь максимально яркого изображения на экране, необходимо выбирать полотно с бисерным напылением, которое маркируется производителями как Glass Beaded. Оно имеет зеркально отражающую поверхность. А бисерное покрытие представляет собой напыление в виде стеклянной крошки, которая способствует отражению светового потока. Это позволяет устанавливать экран близко к зрителям или даже на столе перед аудиторией. Такой экран находит применение в помещениях с достаточно ярким внешним освещением.

Чтобы усилить контрастность изображения на полотне нужно ставить экран с поверхностью серого оттенка, который производители называют HiDef Grey или High Contrast. Данный проекционный экран четко передает насыщенные черные оттенки, без затемнения светлой гаммы изображения.

Подробнее узнать о тонкостях выбора проекционного экрана можно здесь:

Монтаж проекционного экрана

Чтобы произвести слаженный монтаж экрана для проектора, необходимо следовать несложным правилам. Данные рекомендации помогут получить хороший результат и избежать грубых ошибок в процессе работы.

Выбор положения полотна

Для начала следует определиться с местом расположения проекционного экрана

При выборе важно учитывать данные, которые предписаны в инструкции к устройству. А также нужно продумать какое пространство необходимо освободить под экран и где располагаются возможные точки для подключения к сети

Плоскость экрана должна располагаться так, чтобы линза проектора находилась перпендикулярно к полотну.
Соотношение габаритов экрана должно идти в соответствии с форматом изображения.
Проекционный экран следует зафиксировать таким образом, чтобы изображение отображалось по всей его поверхности.
Между экраном и зрительскими местами следует устранить какие-либо препятствия.
Важно убедиться в том, что каждый зритель перед полотном находился в зоне оптимального обзора.
В домашнем кинотеатре расстояние от проектора до экрана должно варьироваться в границах 60 см — 90 см между нижней границей экрана и пола. Это обеспечит постоянное попадание изображения в поле зрения человека

Для деловых презентаций данный показатель расстояния должен быть в границах 120 см.

Также следует помнить, что качество иллюстрируемого видеоматериала зависит от освещенности самого помещения. По этой причине необходимо следить за тем, чтобы поблизости экрана не было дополнительных источников света. Чтобы изображение было максимально оптимальным для просмотра рекомендуется затемнить помещение.

Монтаж экрана на потолке или стене

Главными рекомендациями для надежного и качественного крепления проекционного экрана являются следующие:

1. Чтобы установить экран на поверхности потолка или в вертикальном расположении рекомендовано применять крепежные компоненты, которые поставляются в комплекте к устройству. Эти материалы прошли тестирование на пригодность и обеспечивают качественную фиксацию полотна на кирпичных или бетонных поверхностях.
2. Если мультимедийный экран имеет встроенный электрический привод, необходимо предусмотреть место для переключателя. Его нужно установить на уровне не менее 1,5 м от пола, а также следить, чтобы место было не доступным для детей и домашних питомцев.
3. Чтобы экран для проектора установить на подвесной потолок необходимо использовать специальное крепление потолочного типа. Оно поставляется под заказ, как дополнительный компонент. Кронштейны выглядят как набор двух независимых компонентов – потолочной штанги и непосредственно крепление. Зачастую они производятся с опцией регулировки по высоте конструкции, поворотом нижнего центра по горизонтали, а также возможностью регулировки угла наклона экрана.

В таком случае монтаж экрана к потолку осуществляется достаточно просто и оперативно:

1. Снимите на время несколько отделочных плит.
2. Зафиксируйте розетку, к которой будет подведен силовой провод.
3. Вырежьте в любом потолочном элементе отверстие для штанги и кабелей.
4. Выведите их наружу.
5. Зафиксируйте отделочную плиту на место.

Важно предусмотреть тот нюанс, что переключатель не должен располагаться в зоне разворачивания проекционного экрана. Все движущие компоненты экрана нужно располагать в поле зрения, чтобы контролировать процесс раскладывания/складывания полотна

Подробнее узнать о работе проекционного моторизированного экрана можно здесь:

Особенности крепления к подвесным и натяжным потолкам

Способ монтажа держателя зависит от отделки перекрытий. Для подвесных и каркасных конструкций процесс немного отличается.

Потолок из гипсокартона

Общий вес проектора и кронштейна учитываются при работе с этим типом отделки. Так, при массе до 5 кг оборудование навешивают на ГКЛ. Для этой цели можно использовать дюбеля-бабочки, которые раскрываются после ввинчивания самореза и удерживают аппарат.

Для большего веса (до 10 кг) держатель крепят к металлическому каркасу, к которому подшивается гипсокартон. Место пролегания профиля определяют магнитом.

Если используется тяжелое оборудование, в гипсокартоне просверливают отверстие и закрепляют держатель на базовом потолке. Потом прорезь можно скрыть декоративными накладками из полиуретана.

Кассетный потолок типа Армстронг

Такая отделка наиболее удобна, поскольку позволяет легко демонтировать одну плиту. Устанавливают кронштейн так:

1. Снимают кассету.
2. Между базовым и чистовым потолком прокладывают проводку.
3. В панели высверливают отверстие под стойку и кабеля.
4. К черновому перекрытию крепят держатель со штангой.
5. На стойку надевают просверленную плитку кассетного потолка и пропускают через отверстие провода.
6. Возвращают снятые элементы на место. Затем прикручивают «краб» и крепят проектор.

Натяжной потолок

Это один из самых проблемных вариантов, поэтому лучше обратиться в компанию, которая производила монтаж потолка. Новичок, скорее всего, испортит пленочное покрытие и полотно придется менять.

Установить проектор на натяжной потолок можно двумя способами:

1. На закладную деталь. В месте крепления кронштейна к плите перекрытия монтируется деревянный брус или пластиковая платформа вровень с натяжным потолком. После натяжки полотна держатель для проектора прикручивается к закладной детали, расположенной в межпотолочном пространстве.
2. На бетонное перекрытие с выводом наружу. Если длина штанги кронштейна позволяет, стойку крепят к черновому потолку. Затем в натяжном полотне вырезают отверстие, предварительно наклеив протекторное кольцо, чтобы дырка не разошлась. Этот способ более сложный, поскольку нужно точно рассчитать место выреза, иначе после натяжки образуются складки. Кроме того, нарушается целостность полотна.

Из-за высоких рисков и большого объема работ проектор лучше всего устанавливать вместе с потолком. Если такая необходимость возникла уже после ремонта, то натяжное полотно частично демонтируют.

Читайте подробнее: Как снять натяжной потолок

Также важно учитывать, что большинство популярных моделей проекционного оборудования сильно нагреваются во время работы. От высоких температур ПВХ-плёнка, которая используется в качестве полотна для натяжного потолка, может деформироваться, поэтому, чем дальше расположен проектор, тем лучше

Монтажные работы

При проведении монтажных работ от вас потребуется наличие инструментов и следование инструкциям. По большому счету, монтаж проводить не так сложно. Да и времени это занимает немного. Главное, чтобы вы максимально надежно прикрепили устройство к потолку. Ведь от этого зависит ваша безопасность.

Главные принципы

В считанные минуты можно изменить размер

Важно отметить, что все кронштейны крепятся к потолку обыкновенным способом:

• при помощи перфоратора делаем отверстия в потолочном перекрытии;
• в готовые отверстия вставляем дюбели;
• вворачиваем саморезы через монтажную панель.

Если у вас есть опыт работы с перфоратором и саморезами, ничего сложного нет. Но все-таки придется подойти к процессу со всей серьезностью, чтобы обеспечить устойчивость конструкции. Хорошо, когда приходится работать с деревянным или бетонным потолком.

В данном случае лучше продумать процесс установки проектора перед очередным ремонтом. Можно проштробить канаву в потолке и спрятать в нее провода. Получится, что проектор стоит вроде бы без них, а работает. Согласитесь, прокладывать по потолку кабель-канал — не самый лучший вариант. Это не добавит эстетики. Но если у вас нет другого выбора, придется придумать способ, как это обыграть с наименьшими потерями

Здесь важно проявить фантазию и дизайнерские способности

Потолки из гипсокартона

Если у вас подвесной потолок, то это просто уникальная ситуация. Вы сможете легко и быстро спрятать провода, не портя внешний вид. Под гипсокартоном можно продумать установку розетки. Но к этому стоит прибегать только в том случае, если есть уверенность в надежной защите от влаги.

Некоторые предпочитают воспользоваться вариантом прокладки кабель-канала, что тоже допустимо. В подобном случае необходимо придумать хитрый ход, чтобы внешний вид помещения не пострадал.

Советы

ARM Media PROJECTOR-4

Если вы хотите, чтобы вся процедура прошла «без сучка и задоринки», а в перспективе вам больше не пришлось прибегать к ней повторно, обратите внимание на следующие пункты:

• Не забудьте заранее подвести все необходимые кабельные линии к зоне монтажа. Это поможет не отвлекаться во время работы и проводить ее планомерно.
• Максимально точно проведите расчет, какой длины должна быть штанга. Что для этого нужно? Все достаточно просто — вычтите показатель высоты экрана из общей высоты комнаты. Кроме того, нужно вычесть величину, которая получается при измерении расстояния от пола до полотна экрана.
• Максимально точно определитесь, где именно будете устанавливать стойку с проектором. Тогда вы сможете рассчитать метраж коммуникационных линий, а также системы питания электричеством.
• Перед тем как начать монтажные работы, внимательно прочитайте технические характеристики проектора. В таком случае вы будете знать, с каким объемом работ придется столкнуться в дальнейшем.

6 лучших моделей потолочных кронштейнов различной конструкции

Основываясь на оценках и отзывах покупателей, мы отобрали несколько моделей разного типа. Производители, о которых пойдет речь далее, уже завоевали доверие потребителей, вероятность порчи оборудования при их использовании крайне мала.

Kromax PROJECTOR-300

Эта универсальная модель подходит для большинства видеотрансляторов. Она выполнена из стали и выдерживает вес аппаратуры до 10 кг. Положение плавно регулируется за счет наклона (максимальный угол — 30°) и вращения на 360°. Штанга удлиняется в диапазоне от 65 до 100 см.

Kromax PROJECTOR-30

Еще одна универсальная модель того же производителя. Имеет простую регулировку по горизонтали: угол вращения составляет 360°, наклона — 30°. Расстояние от потолка — 12,5 см. Эта и предыдущая модели имеют пожизненную гарантию на сварные и механические соединения, оснащены защитой от падения.

Arm Media PROJECTOR-4

Кронштейн бренда Kromax можно использовать как на потолке, так и на стене. Расстояние до основы регулируется двумя положениями и составляет 15 и 40 см. Вращение на 360° и наклон 30° тоже имеется. Держатель выдерживает нагрузку до 20 кг.

CHIEF RSMEUw

Компактное крепление предназначено для проекторов серии RPA Elite. Кронштейн обеспечивает удобную замену ламп и фильтров. Установка легко отсоединяется за счет системы Q-Lock Quick Release. Технология Centris позволяет быстро отрегулировать оборудование. Для труб серии СРА предусмотрен съемный адаптер. Кронштейн выдерживает вес до 11,3 кг. Доступно вращение на 360°, разворот по вертикали — 15°, по горизонтали — 4 °.

iTech PRB-07

Продукт китайского производителя рассчитан на максимальный вес 13,5 кг. Поворотный узел делает возможным вращение и наклон на 15°. В комплект входит ключ и болты нескольких размеров. Держатель совместим с разными видеопроекторами.

Потолочный лифт для проектора Vogels PPL 1070

Устройство выдвигается на 70 см и выдерживает нагрузку до 10 кг. Пользователь может задать 4 позиции через реле или интерфейс от систем автоматизации помещений. Опционально в комплект входит пульт дистанционного управления.

Покупать кронштейны лучше у известных производителей. Некачественные крепления со временем разбалтываются. От этого меняется позиционирование объектива относительно экрана, страдает изображение, портится впечатление от фильма или презентации. Но самая неприятная ситуация — когда оборудование падает с высоты. Восстановить его редко удается, чаще приходится покупать новый проектор.

Инструкция по креплению проектора к потолку

Большинство моделей кронштейнов оборудованы одной потолочной пластиной. Такой вариант достаточно удобен, если проектор крепится на бетонной плите перекрытия.

Для того чтобы закрепить кронштейн, достаточно пробить перфоратором четыре отверстия в потолочной плите и с помощью дюбелей зафиксировать проектор.

Для потолков, отделанных гипсокартоном или натяжным полотном, рекомендуют использовать конструкции с дополнительной крепежной рамкой, как на фото.

Но можно использовать и стоечный вариант. Чтобы установить потолочный держатель на подвесной или гипсокартонный потолок, необходимо выполнить следующие операции:

• Разметить место на черновой потолочной плоскости, определить точку прохождения вертикальной оси кронштейна;
• С помощью фанерной дощечки 150х200 см и двух потолочных подвесов из оцинковки собирается закладной элемент, который будет спрятан за натяжным или гипсокартонным потолком;
• В фанере сверлятся отверстия по разметке в потолочной пластине, после чего стойка кронштейна может быть надежно закреплена винтами или саморезами.

Если в конструкции вместо одной телескопической стойки используется рамка, то крепление выполняется через два полухомута, врезаемых в фанеру на расстоянии 150 мм друг от друга. Благодаря этому система получается самовыравнивающейся.

Для стоечного варианта регулировка по вертикальной оси выполняется с помощью отвеса и подкладочных шайб.

Останется лишь закрепить рейки кронштейна на корпусе проектора и подвесить устройство к поворотному узлу.

Место установки проектора на потолок

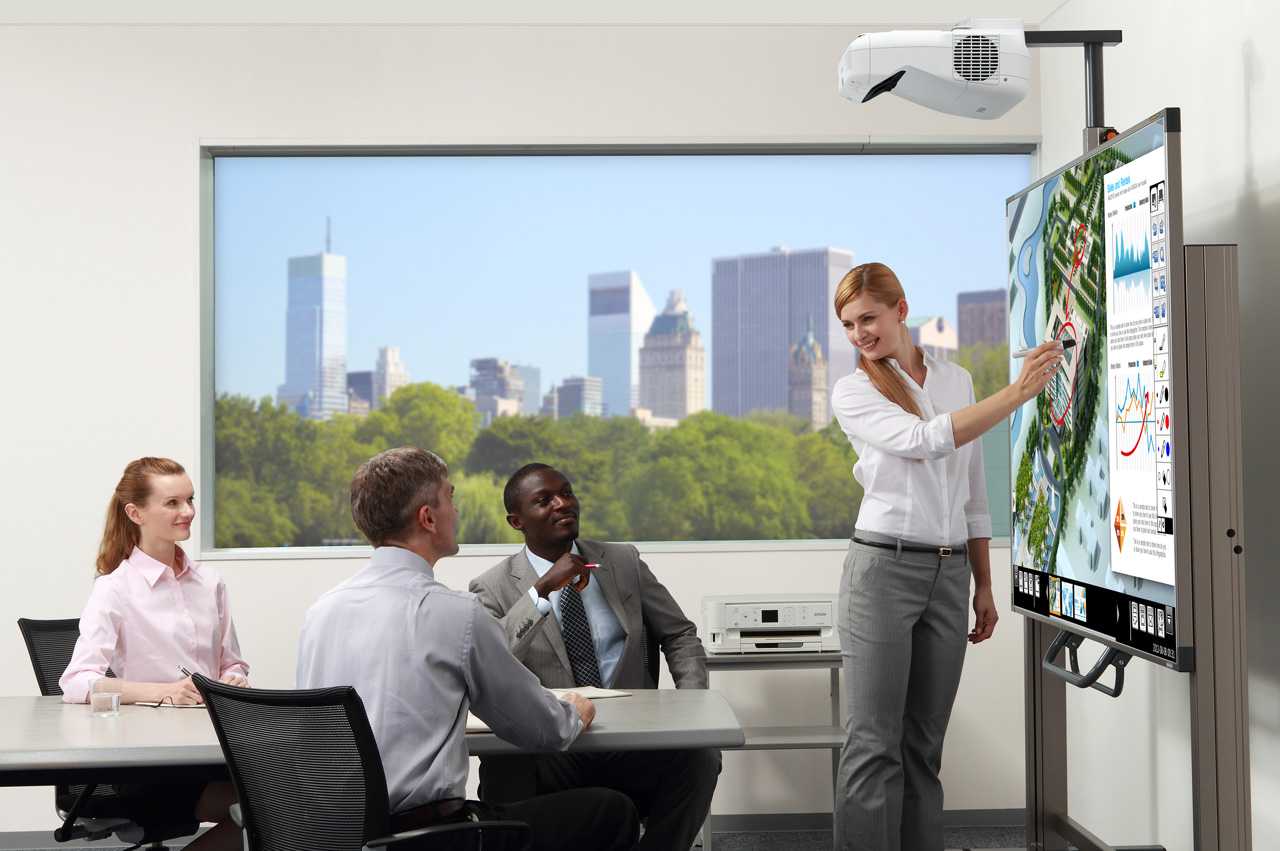

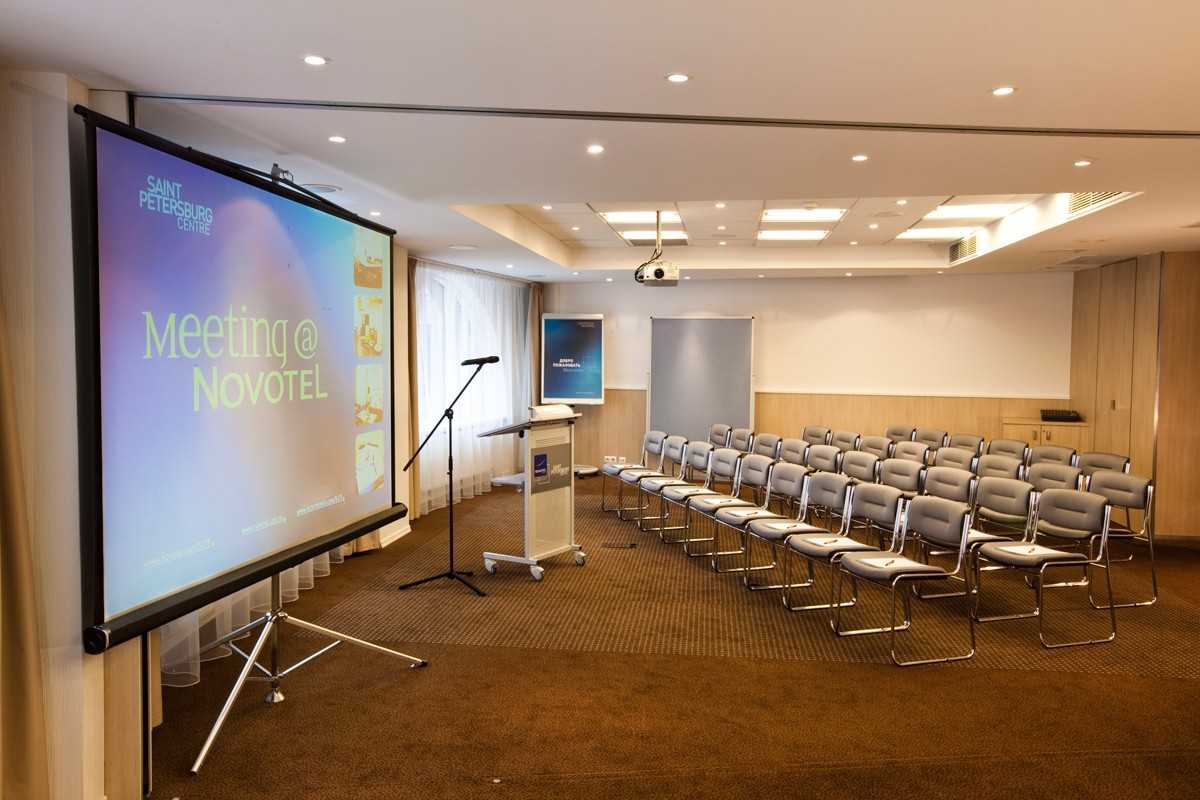

В залах для презентаций, в лекционных аудиториях проекционную установку желательно устанавливать на небольшом расстоянии от экрана, в первой трети потолочного пространства. Уменьшенное расстояние дает возможность уменьшить тепловую нагрузку на прибор, а кроме того, в случае возникновения неполадок всегда есть возможность подойти и скорректировать направление изображения.

В домашних условиях проектор выносят на потолочном кронштейне на противоположную от экрана стену. С одной стороны, это дает возможность жильцам избежать столкновений с креплением, а с другой — существенно уменьшает количество пыли, оседающей на чувствительной оптике.

Почти у всех моделей современных проекционных установок есть встроенная функция коррекции горизонтального угла направления на экран. Это позволяет крепить аппаратуру на кронштейне не обязательно по осевой экрана. Проектор можно сместить влево-вправо на 1,5-2 м. Хотя, как отмечают пользователи, цветопередача изображения несколько ухудшается.

Расстояние потолочного проектора от потолка

Основным преимуществом универсальной системы крепления является плавная регулировка высоты подвеса. Диапазон регулировок от 30 см до 1,2 м. Уменьшать расстояние меньше рекомендуемого нельзя, так как ухудшаются условия охлаждения прибора.

Большинство пользователей предпочитают не использовать слишком длинные стойки подвесов. С одной стороны, это ухудшает обзор для зрителей, с другой – резко снижает жесткость потолочного крепления.

Если проектор устанавливается в квартире панельного многоэтажного дома, то лучше всего выбрать модель потолочного кронштейна без стойки, иначе ходьба соседей сверху приведет к «дрожанию» изображения.

Совет! Если без штанги никак не обойтись, то лучше выбирать коробчатые или рамочные потолочные держатели.

Расстояние потолочного подвеса для проектора от стены

• Для длиннофокусной техники оптимальное удаление равно 3,7-4 м;
• Стандартные модели устанавливаются на расстоянии 2,0-2,5 м;
• Короткофокусные проекторы ставят на удалении 1,5-1,8 м.

Соответственно меняются и размеры экрана, рекомендованные диагонали приведены на схеме ниже.

К сведению! Чем дальше от экрана, тем проще установить проектор, но с увеличением расстояния резко снижается яркость изображения, и требуется более сильное затенение помещения.
