Преимущества и недостатки светодиодных люстр с пультом управления

Как выглядит схема люстры с пультом управления: схема конструкции и технология подключения

Процесс подключения люстры с пультом достаточно простой. Однако технология зависит от нескольких факторов:

• рабочего диапазона системы;
• типа используемых ламп;
• места размещения люстры.

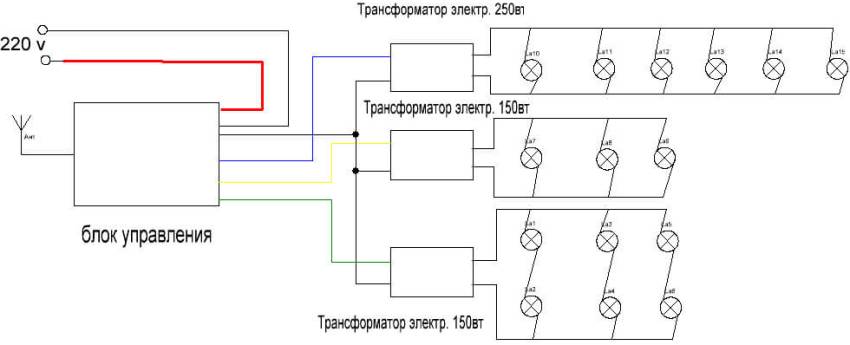

Схема подключения люстры с дистанционным управлением

При этом способ крепления проводов выполняется по стандартной схеме. Для этого может быть использована DIN-рейка или специальный металлический крюк. Производители прилагают к каждой модели инструкцию по монтажу, поэтому вникнуть в особенности этого процесса сможет каждый.

Дистанционные системы могут использовать в качестве рабочего диапазона пульта для люстры 3 канала:

• радиоволновой;
• инфракрасный;
• интернет и мобильная связь.

Сборка дистанционной системы управления зависит от того, насколько правильно подобрано место монтажа контроллера, которым осуществляется прием сигналов, идущих от стационарного выключателя или пульта.

В люстрах с ПДУ зачастую применяется последовательное соединение, при котором выход из строя одного элемента, влияет на работу последующих

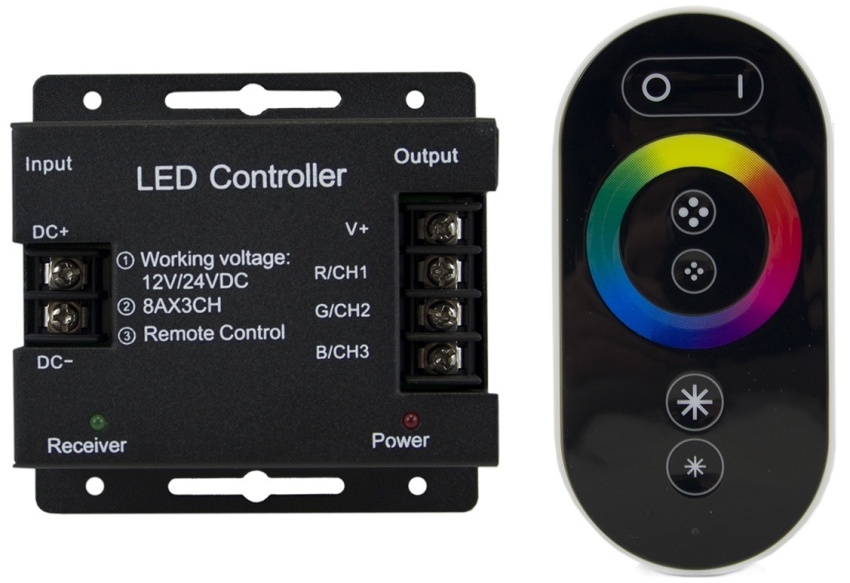

Контроллер преобразует сигнал и выполняет команду:

1. Включение ламп по группам.
2. Настройка яркости освещения.
3. Активация функции поиска пульта.

Производители прилагают к каждому контроллеру электрическую схему с указанием расцветки проводов и места их соединения. В процессе сборки рекомендуется следовать этой инструкции.

Пульт и контроллер созданы для совместной работы друг с другом, они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов

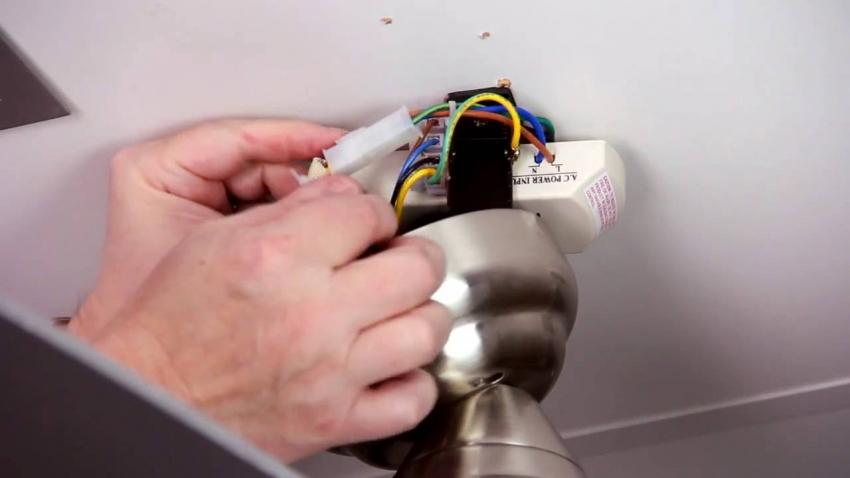

Порядок подключения люстры с пультом управления

Процесс подключения осветительного прибора с дистанционным управлением практически не отличается от монтажа обычной люстры

Очень важно, чтобы подпитка осуществлялась строго от предназначенных для этих целей контактов с соответствующей полярностью. Иначе существует риск того, что лампы не включатся или испортятся

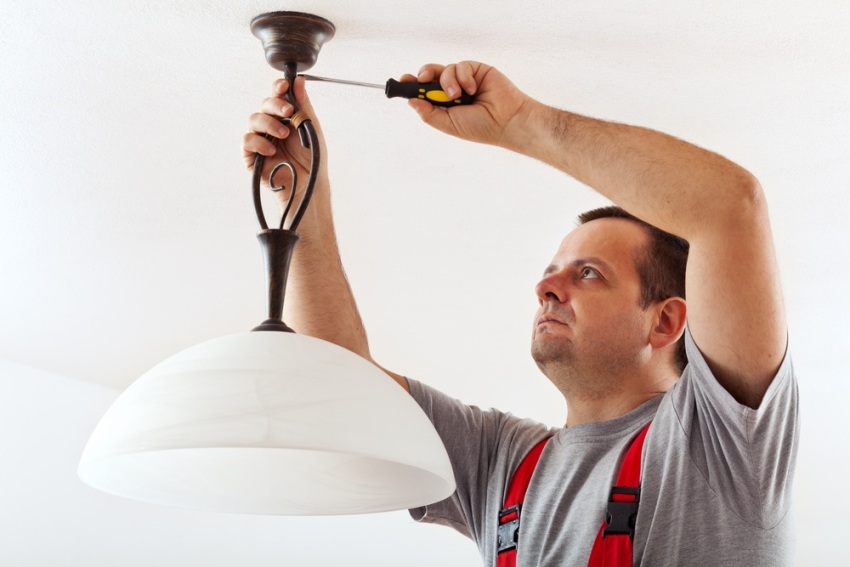

Установка люстры с пультом управления осуществляется так:

1. Монтаж рейки или крюка для крепежа люстры на потолке.
2. Отключение питания с кабеля на потолке и поиск фазного провода.
3. Подключение нулевого и фазного провода к соответствующим клеммам.
4. Фиксация люстры на крепежной планке.
5. Установка абажуров.
6. Установка источников света – лампочек.
7. Подача напряжения и проверка подключения.

Методика крепления люстры к потолку остается прежней: крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус

Если люстра имеет объемную и тяжелую конструкцию, следует использовать другой способ крепления. Такие приборы состоят из двух частей: массивного основания, где установлен трансформатор и регулирующая аппаратура, и внешней панели, усаженной декоративными патронами. В этом случае основание фиксируется на потолке с помощью 4-х дюбелей, после чего осуществляется подключение проводов питания. Затем монтируется внешняя панель с помощью декоративных болтов.

Выбор люстры по стране производства

Покупатель, желая приобрести наиболее качественное изделие, всегда обращает пристальное внимание на страну и марку производителя. На сегодняшний день основная масса люстр и светильников различных мастей производится в Китае

Но не стоит считать, что качество такой продукции очень низкое. Сейчас уже не время низкосортных подделок. В Китае имеются как свои собственные, так и лицензированные заводы именитых фирм Европы, США и Японии. Таким образом, качество ничуть не уступает оригинальной стране бренда, но цена в разы меньше (за счет низкой стоимости труда). Если же вы не верите в качественность китайской продукции и готовы переплатить за европейское качество, то вы вольны выбирать такие бренды.

Таким образом, выбор зависит от собственных предпочтений и от уровня вашего доверия продукции из Китая.

А для того, чтобы не ошибиться в правильности своего выбора, следует руководствоваться несколькими простыми правилами:

• всегда требуйте у продавца сертификат качества. При его отсутствии знайте, что вам пытаются продать подделку или товар низкого качества. При этом желательно, чтобы сертификат был переведен на русский;
• чем выше гарантийный срок, тем лучше. Не забывайте правильно оформлять гарантийный талон, так как зачастую продавцы просто кладут этот документ в коробку, даже не расписываясь;
• упаковка должна быть целостной и иметь хороший внешний вид. Производитель качественной продукции не будет скупиться на материалах для упаковки. Чем она надежнее и привлекательнее, тем выше шанс того, что приобретаемое вами изделие имеет высокое качество;
• ответственный производитель всегда показывает свои реквизиты. Кроме того, часто такая фирма имеет свой собственный интернет-портал, где покупатели могут просмотреть фотогалерею изделий;
• после приобретения продукции сохраняйте чек на протяжении всего строка гарантийного обслуживания. Это убережет вас от дополнительной головной боли в случае необходимости проведения ремонта.

Потолочный светильник с пультом, пример на видео:

https://youtube.com/watch?v=oRjeVqxdnkU

Ещё пример начинки люстры

Фотографии присланы Еленой, см. комментарии к статье-оригиналу с 22 или 25 декабря 2015г.

Вот блочок, который называют как угодно, но делает он следующее. Антенна принимает сигнал от пульта. В зависимости от сигнала (нажатой на пульте кнопки) включается или группа лампочек, подключенная на желтый провод (Yellow, условно показана одна лампочка), или группа, подключенная на голубой провод, или обе группы. На красный провод подается фаза через настенный выключатель, на черные – ноль.

Такой трансформатор может питать до 8 лампочек мощностью по 20 Вт.

Ремонт заключается в следующем.

• Убедиться, что контроллер-приемник люстры “слышит” команды, подаваемые с пульта. Это можно сделать на слух, момент включения реле хорошо слышен.
• Убедиться, что при включении выходов на них по отношению в нулю (N) присутствует напряжение 220В.
• Убедиться, что это напряжение поступает на блоки питания групп освещения.
• Убедиться, что на выходах блоков групп есть нужное напряжение. Выходное напряжение обозначено на наклейках блоков.
• Проверить электропроводку от блоков до лампочек
• Убедиться в исправности лампочек.

На каждом этапе делать выводы о необходимой замене и ремонте.

Основные виды галогенок

Существует пять основных видов галогеновых светильников. Они отличаются друг от друга по устройству и принципу излучения:

1. Классические бытовые галогенные лампы с вольфрамовой спиралью и кварцевой колбой. Подобные светильники относятся к классу двухцокольных, обычно их используют для освещения больших площадей в доме или квартире. Нить в этих устройствах закрепляется на прочных металлических держателях, что позволяет ей выдерживать серьезные нагрузки, падения и воздействия. Классические галогенки мощностью до 500 ватт можно располагать как угодно (горизонтально, вертикально, под углом). Галогенки с мощностью более 500 ватт устанавливают только в горизонтальной плоскости с углом отклонения не более 4 градусов. Подобные лампы светят ярко, долго не перегорают, выдают стабильный белый свет и не деградируют со временем. Обычно их используют для освещения комнат, офисов, магазинов, витрин, различных объектов (в том числе и наружных), рекламных вывесок и щитов.
2. Капсульные светильники. Имеют небольшой размер, что позволяет устанавливать их практически в любом месте. Им не нужен полноценный корпус, как предыдущим лампам и специальные отражатели (они напыляются на заднюю часть светильника). Их применяют для декоративного освещения, создания акцентов и романтической обстановки, точечной подсветки различных элементов в торговле и рекламе.
3. Капсульные галогенные лампы накаливания 220В с отражателем из стекла. Похожи на предыдущие устройства, используются для точечной или акцентированной подсветки, для монтирования в мебель или освещения периметра.
4. Светильники низкого напряжения. Устройства работают от понижающего трансформатора, что обезопашивает их использование. Как правило, они имеют алюминиевый отражатель и применяются для освещения подвесных потолков, арок, различных полок и декоративных конструкций.
5. Устройства со стеклянным параболическим отражателем. Дополнительно на отражатель наносят слой алюминия, что защищает его от перегрева и позволяет создавать интересные декоративные эффекты. В качестве защиты светильника используют рифленое стекло, которое при работе преломляет свет и создает мерцающий и рассеивающий эффект. Эти устройства используются для тематического и акцентного освещения, а также для освещения жилых помещений. Иногда их применяют для уличной подсветки, но в этом случае лампу нужно устанавливать во влагозащищенный корпус, хорошо рассеивающий тепло.

Классическая точечная лампа-галогенка

Отметим, что мощность галогеновых ламп ниже, чем обычных, поэтому они потребляют меньше энергии, но при этом у них отличная цветопередача и светоотдача.

Галогенки можно сочетать с выключателями, позволяющими регулировать освещенность, они безопасны для человека в отличие от люминесцветных, содержащих пары ртути.

Во время эксплуатации галогенки не теряют яркость и светят так же, как и в первый день покупки. Спектр подобных светильников максимально приближен к естественному, поэтому если вам нравится холодный люминесцент, то старайтесь подобрать более белый свет.

Впрочем, любителей мертвого белого света немного, а в галогеновом освещении вещи, кожа и предметы выглядят наиболее естественно, не теряя своего природного оттенка.

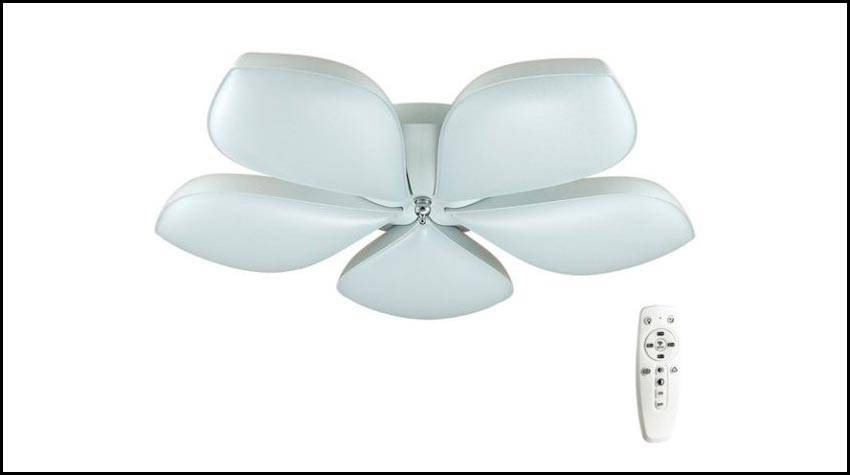

Люстра с пультом управления: определение, классификация и нюансы выбора

Люстра с пультом управления – это потолочный осветительный прибор, выполняющий функции обычной люстры, но поддерживающий опцию удаленного управления посредством применения специального пульта. Такая люстра может быть установлена в любом помещении, однако чаще всего ее приобретают для монтажа в залах, гостиных, спальнях и детских комнатах.

Главное достоинство люстр с пультом управления – удобство контроля показателей освещения, в том числе простая настройка параметров под определенные события или настроение. Недостаток – цена. Она заметно выше, чем у светильников без пульта. Однако такой расклад объясняется сложностью конструкции люстры с пультом ДУ.

Люстры потолочные с пультом управления классифицируют по нескольким признакам:

1. Количество источников света. Первый вариант – только один источник освещения. Это может быть одна лампа или группа ламп, работающих синхронно. Второй вариант – наличие двух и более источников. Речь о люстрах с обособленными рожками и ярусами. Сюда же относится популярное решение с основным освещением и вспомогательной подсветкой. Во всех этих случаях источники можно включать как по отдельности, так и вместе – на усмотрение владельца светильника.
2. Тип источников света. По этому параметру потолочные люстры с пультом управления делятся на два вида. Первый – светодиодные, второй – комбинированные (помимо светодиодов присутствуют галогенные лампы). Справедливости ради отметим, что смешанные люстры встречаются довольно редко. Светодиодное освещение намного эффективнее, а потому популярнее.
3. Функционал. Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.

Дополнительно потолочные люстры с пультом управления делят на группы по особенностям конструкции источников освещения. Для одних люстр нужно покупать светодиодные лампочки, в других – светодиоды уже являются элементом конструкции. Во втором случае изделия можно условно назвать одноразовыми, однако ресурс установленных светодиодов составляет 20-36 тысяч часов, поэтому менять упомянутые люстры приходится нечасто (в среднем раз в 7-12 лет). Посмотреть на варианты исполнения обоих типов изделий можно в недавно опубликованном рейтинге люстр 2020 года.

При выборе люстры с пультом управления желательно учесть вышеприведенные нюансы (определиться с количеством, типом и особенностями источников освещения) и лишь затем подбирать оптимальную модель изделия с учетом дизайна и технических характеристик. В качестве подсказки можно использовать статью «Как выбрать люстру HIPER». Приведенная инструкция актуальна для всех люстр – независимо от их типов и производителей.

Зачем придумали галогеновые люстры?

Новаторами двигала, прежде всего, забота о зрении потребителей. Такие светильники не мерцают, их свет, скорее, напоминает естественное освещение.

Дистанционный пульт делает такие модели еще удобнее. С его помощью можно, в зависимости от желаний хозяев, регулировать силу освещения: от самого яркого света до приглушенного, еле заметного.

Умные лампочки способны светить даже без электричества. В чем заключается их секрет? В том, что в нее встроен аккумулятор, который в автоматическом режиме заряжается от сети, пока лампочка работает.

Ее устройство ничуть не сложнее устройства обычной лампочки: она не нуждается в дополнительных выключателях и вкручивается в обычный патрон. Если у вас выключили электричество – не беда! Нажав переключатель на лампочке, вы снова волшебным образом окажетесь в освещенной квартире. Дело в том, что лампочка будет работать от встроенного аккумулятора, которого хватит на несколько часов.

Если вам нужен фонарик, вы можете выкрутить лампочку и освещать путь с ее помощью.

Еще одно преимущество галогенной лампы – это ощутимая экономия! Она работает в пять раз дольше, чем обычная лампа накаливания. При этом она расходует меньше электроэнергии, а света излучает намного больше.

В галогеновой люстре количество лампочек может варьироваться. Чем большую площадь вы собираетесь осветить, тем их, соответственно, должно быть больше.

Многие модели таких светильников дополнены светодиодной подсветкой, которая позволяет придать домашнему интерьеру особенную камерную атмосферу. В таком режиме светильник может работать двадцать четыре часа в сутки, потому что потребляет совсем мало энергии.

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

• по конструкции;
• по цоколю;
• по напряжению питания.

Конструкция и тип

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.



Капсульные галогенные лампы с собственным отражателем света и без

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.



Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

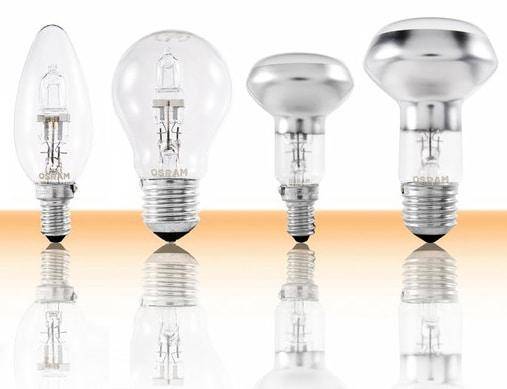

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12  (большой штырьковый).

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

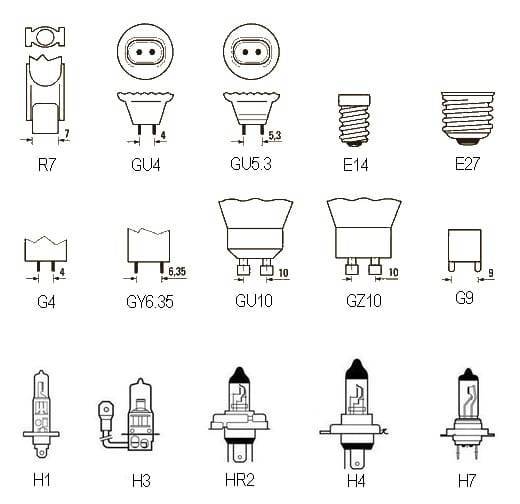

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Разновидности галогенных люстр

Галогенная люстра имеет множество классификаций:

В зависимости от типа конструкции: потолочные, штанговые и под натяжной потолок.

Потолочная галогенная люстра предполагает установку под самый потолок; штанговая люстра используется в помещениях с высоким потолком, неподвижно крепится на штангу у основания, поэтому необходимо заранее выбрать направление плафона (вверх, вниз, либо во все стороны). Блики света, создаваемые глянцевой фактурой потолка, должны распределяться по его поверхности, таким образом, необходимо, чтобы люстра направляла свет вверх. Для таких люстр предназначены лампы 20 – 40 Вт. Во избежание опасности в виде сильного ультрафиолетового излучения необходимо покупать лампы с пометкой на упаковке «UV Protection»

под натяжной потолок

В зависимости от внешнего вида: классические и стилизованные;

Для классической люстры характерны симметричность расположенных элементов, изящество линий, сдержанность цвета. Кроме того, они могут быть выполнены: из хрусталя, также в виде кованых изделий (прекрасно подходят для старинного стиля, барокко, ампер, лофт) и под драгоценные металлы (золото, серебро, бронза). Стилизованные осветительные приборы представлены в таких направлениях, как: модерн, минимализм, кантри (прованс), японский стиль. Каждый стиль отличается по материалу изготовления, цвету, форме, наличию украшений. Для таких видов люстр подходят лампы 40 – 60 Вт.

В детской комнате целесообразно устанавливать люстру под потолок либо над рабочей поверхностью, чтобы ребенок случайно ее не задел; также рекомендуется выбирать желтое освещение. Для гостиной комнаты подойдет любая галогенная люстра, единственное условие – соответствие стилю помещения и достаточное освещение (предназначены лампочки мощностью 20 – 40 Вт). Для спальни исключены устройства, имеющие большие габариты, такие как каскадные или двухэтажные люстры. Свет должен быть приглушенным, поэтому, если имеются плафоны, то рекомендуется направить их вверх, а также приобрести диммер либо люстру с несколькими режимами работы, что позволит регулировать мощность освещения.

для гостиной

Также галогеновые люстры классифицируются в зависимости от тока (постоянный, переменный либо смешанный), мощности и типу цоколя. Если необходимо осветить помещение с большой площадью, лампа должна иметь высокую мощность (для кухни и ванной подойдет мощность в 80–100 Вт, для комнаты – 120–150 Вт, для гостиной – до 300 Вт), в качестве альтернативного варианта можно установить несколько небольших светильников. Большей популярностью пользуются лампы со средним размером цоколя (110–120 Вольт), для точечных светильников используется цоколь небольших размеров. Кроме того, существуют галогеновые люстры с пультом дистанционного управления (ПДУ), благодаря чему возможно контролировать работу устройства, не поднимаясь места. Выбирая данный осветительный прибор, необходимо также учитывать функциональность и радиус действия пульта. ПДУ в основном имеет всего три назначения: включение и выключение света, смена режима. Однако существуют и такие устройства, которые способны выбирать уровень яркости лампы и устанавливать таймер. В свою очередь, лампочки, используемые в галогеновых люстрах, также имеют свои разновидности:

• линейные. Чаще всего применяются в офисах (хотя существуют модели и для жилых домов), прежде всего, для большего удобства, так как сложный пульт управления дает возможность регулировать освещение как отдельных кабинетов, так и всего помещения в целом;

• капсульные. Могут иметь разнообразную форму, в зависимости от дизайна интерьера, где будет находиться люстра. Также эти лампы могут быть малыми и крупными (24 Вт и 220 Вт соответственно). Схожи с обычной лампой накаливания, отличием является срок эксплуатации – у галогенных капсульных лампочек он больше;
• лампочки с отражателем. Используется для таких видов светильников, как споты. Благодаря своему небольшому размеру, они устанавливаются в подвесных потолках по несколько штук (от 5 ламп и более);
• лампы с внешней колбой. Оснащены двумя колбами: внешней и внутренней, что обеспечивает защиту от грязи и случайных прикосновений.

Определенные модели галогенных люстр оборудованы светодиодными точечными лампочками, меняющими подсветку, создавая световые эффекты. В прибор встроен трансформатор, который приспосабливает обычное напряжение 220 Вт в предназначенное для отдельных видов ламп.

Поучительный вывод

Прежде чем купить что-то, ярко рекламируемое и продвигаемое, надо как минимум попробовать это в деле. Не покупаться на красивые картинки и слова, а прагматично смоделировать ситуации, в которых будет эксплуатироваться устройство. Лично для меня обычный простенький пульт управления первой описанной люстрой во сто раз удобнее, чем постоянная канитель со смартфоном.

Наверняка есть в продаже и другие светодиодные люстры, которые сделаны с умом

Важно уметь выбирать их и знать все подводные камни

Надеюсь, эта статья приоткрыла вам глаза на то, на что обращать внимание при покупке. Если так оно и есть, то свою миссию считаю выполненной

Автор текста: Виктор Чернов
