Как сделать зеркало с подсветкой своими руками: необходимые материалы, инструменты. советы по выбору ламп и светодиодных лент

Советы профессионалов

Помимо изготовления самой рамы, не менее важным моментом является ее крепеж на столике. Чаще всего с этой целью используются саморезы, дополненные пластиковыми шайбами. Именно пластик не даст зеркалу треснуть, зато обеспечит требуемую фиксацию. Сама отражающая пластина чаще всего вклеивается на прозрачный клей, предназначенный именно для этой цели.

Лучше использовать от 2 до 4 крепежных элементов. В принципе, такое зеркало можно даже повесить на стенку.

Ряд полезных советов касаемо эксплуатации зеркала для визажа можно получить от специалистов. К примеру, не подпускать к нему детей, так как к конструкции подключено электричество.

Хорошей идеей будет разместить отображающую поверхность над тумбой для косметики, чтобы сразу обеспечить себе место для ее хранения, а также на комфортном расстоянии от сидящего человека. Кстати, светодиодные лампочки обязательно следует брать с предохранителями для максимально длительной эксплуатации.

Люминесцентные модели ни в коем случае брать не следует, так как они искажают восприятие, а значит, могут повредить основному процессу – нанесению макияжа. Рядом со столиком он будет казаться идеальным, зато при дневном свете потеряет свое качество. Теплые оттенки ламп будут более приятными для глаз, зато холодные высветят все недостатки кожи, и их можно будет замаскировать.

В целом количество лампочек может отличаться в зависимости от габаритов каркаса, но две из них обязательно должны быть смонтированы на уровне глаз для более комфортной эксплуатации. Необходимо добавить, что аналогичную подсветку можно организовать и на шкафу-купе.

О том, как сделать гримерное зеркало своими руками, смотрите в видео.

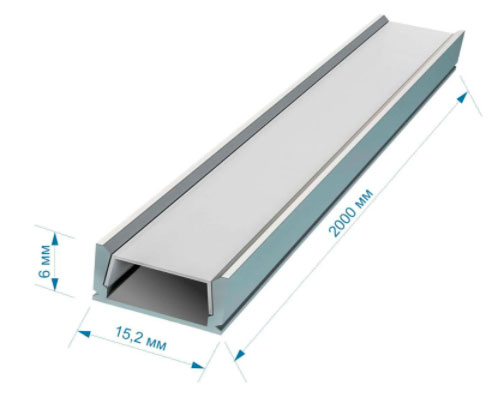

Рассеиватель для LED ленты

Помимо алюминиевого профиля для каркаса желательно еще прикупить специальный профиль для светодиодной ленты + рассеиватель к нему.

Ошибка №9

Многие наклеивают ленту непосредственно на боковую грань каркаса без рассеивателя.

Однако без этой матовой крышки вы не получите равномерного распределения света. По всему периметру на плитке в ванной будут видны яркие точки от светодиодов.

С матовой рассеивающей крышкой получается идеальная засветка.

Также пластиковый рассеиватель можно наклеить напрямую поверх светодиодной ленты прямо на каркас, без дополнительного спец.профиля.

Единственный неудобный момент – в этом случае он будет несъемный.

Разновидности подсветки, применяемой для зеркал

Не только направленность света, но и цвет подсветки определяет ее функциональность и общий интерьер помещения.

На рынке представлены различные варианты:

• формы ламп;
• видов источников света;
• цвета фильтров.

Главное правило при использовании такого декора – его гармоничность с окружающим пространством, правильно подобранный тип освещения и безопасность. Также следует учитывать причину установки подсветки: если она должна нести декоративную функцию – то определяющим в выборе ее будет цвет, а если практическую – то расположение ее по контуру зеркала.

Лампы могут быть расположены в любой последовательности, создавая таким образом форму. Самые яркие лампы используют для женского туалетного столика и над умывальником. Наиболее популярный – теплый мягкий желтый свет. Он же считается классическим.

Светодиодная лента вокруг зеркала

Самый простой вариант для создания подсветки своими руками – приобретение светодиодной ленты.

Ее установка не требует особенных навыков, а сама по себе лента служит долго.

Диодные ленты в виде подсветок функциональны в интерьере, создают качественное освещение, но при выставлении направленности света нужно грамотно рассчитать угол рассеивания, иначе светящиеся лампы будут ослеплять глаза.

Для этого нужно попробовать каждую позицию света и выбрать наиболее подходящую.

В современных магазинах имеются в продаже специальные профили с рассеивателем, которыми можно ее закрыть.

Точечная лед (led) подсветка с лампочками для зеркала на контурной линии

Точечная лед подсветка (LED) представляет собой микс зеркала с встраиваемыми непосредственно в него светодиодами. Они крепятся на оборотной стороне зеркального полотна часто в форме рисунка и используются в качестве декора интерьера.

Лед подсветка (LED) уместна в любом помещении:

• от скромных интерьеров до шикарных;
• от частных квартир до ночных клубов и баров.

Такой свет идеален для создания в помещении рассеянного освещения.

Сенсорное включение

Эта дополнительная опция удобна, например, в ванной комнате при вхождении в нее или в коридоре, когда руки могут быть заняты, например, покупками из магазина по возвращении домой.

Существуют два типа сенсоров:

• тач-сенсор;
• инфракрасный.

Включение с помощью тач-сенсора осуществляется при касании зеркала. Включение подсветки с помощью инфракрасного сенсора происходит, когда человек приближается к зеркалу.

Настенные светильники для комнаты над зеркалом

Освещение зеркала с помощью настенных светильников – это стандартный распространенный метод подсветки. Для установки такого освещения не требуется дополнительных навыков. Достаточно купить от одного до нескольких обычных светильников и прикрепить их над зеркалом.

Светильник для подсветки над зеркалом с креплением на контурной линии

Опция контурной подсветки позволяет улучшить зеркало визуально. Красивый световой ореол создает эффектное обрамление по контуру.

Основные виды и функции подсветки

Основным функциональным предназначением подсветки является создание дополнительной освещенности, но по большей части ее применяют для декоративных целей. Хорошее отражение можно получить только сбалансированным и правильным освещением. Подсветка может быть наружной, внутренней и декоративной.

Наружное исполнение предполагает распределение одной или нескольких ламп по поверхности зеркала или по его периметру. Такое расположение создает эффект рассеянного света, то есть сами осветительные элементы не видны, а свет от них расходится в разные стороны. Все светильники для влажных помещений выпускаются с влагозащищенным покрытием.

Внутренняя подсветка организуется посредством светодиодов, яркость которых приглушается матовым стеклом. Располагаются они с обратной или торцевой стороны зеркальной поверхности, могут быть встроены сбоку, снизу и по всему периметру зеркала. Очень уютно такое освещение смотрится на зеркальных шкафчиках. Декоративный вид подсветки применяется только при оформлении ванной комнаты. Чтобы получить нужный эффект, осветительные элементы располагают с задней стороны зеркала или внутри его.

Для подсветки зеркала в ванной комнате применяются разные виды ламп:

1. Галогенные. Похожи на обычные лампочки, но внутри них содержится газ. Они гораздо надежнее и служат намного дольше.
2. Люминесцентные и неоновые лампы. Также эффективны и экономичны. От светильников с такими лампами идет рассеянный свет, близкий к дневному. Но их мерцание вредит зрению, поэтому в домашнем интерьере их использование ограничено.
3. Светодиоды и светодиодные ленты. На сегодня признаны одним из самых лучших способов освещения зеркала в ванной. Они долговечны и эффективны и берут мало энергии. Кроме того, совершенно безопасны, устойчивы к перепаду температуры и просты в использовании.

Как сделать зеркало с подсветкой светодиодной лентой по периметру своими руками

Главное, о чем следует помнить при установке подсветки для зеркала в ванную – применять светодиодная ленту с клемма соединением, обеспечивающим повышенную влагозащиту класса IP 68.

Основной принцип установки ламп – это расположение их таким образом, чтобы свет был мягким и рассеянным, а не направленным.

Необходимые материалы:

• 4 доски желаемых размеров;
• 18 штук патронов Е 14 и внешним диаметром 27,5 мм;
• вилка;
• кабель для вилки;
• выключатель;
• клей с меткой «mirror» или жидкие гвозди;
• мебельный лак или краска;
• крепления на стену;
• уголки;
• саморезы;
• перо 28 мм;
• защитные перчатки для рук.

Можно заказать зеркало без обрамления на производстве или использовать домашнее. Толщина его должна быть не менее 4 мм.

Рамка для зеркала своими руками

Пошаговый порядок действий при монтаже зеркала с подсветкой своими руками:

• необходимо создать примерный чертеж конструкции;
• симметрично разметить места для сверления отверстий под патроны согласно созданному чертежу;
• скрепить рамку алюминиевыми уголками по ранее размеренному чертежу.

Как подключить светильник или светодиодную ленту на рамку

Потребуется 8 или 9 часов работы для следующих шагов:

сверления отверстий по размеченным точкам для лампочек;

если планируется использование лед ленты, то предварительно необходимо установить блок управления на скрытой стороне конструкции, а саму ленту наклеить на видимую часть по периметру зеркала (по контуру);

• создания фаски шириной 20 мм и глубиной 5 мм для последующей вклейки стекла;
• зачистка фаски наждачной бумагой.

Далее конструкция собирается на уголки для проверки всех размеров. Если размеры всех деталей совпадают – она склеивается клеем. Раму рекомендуется прокрасить мебельным лаком или краской.

Монтаж и подключение зеркала со светом в ванной

Можно изготовить домашний переносной вариант зеркала в малом размере, который удобно переносить с одного места на другое, если это нужно. В видеоролике представлена технология создания.

Как реализовать подсветку

В первую очередь выбрать разновидность лампы, от чего зависит качество света и конструкционные особенности зеркала. Вариантов несколько, причем у всех них есть определенные плюсы и минусы:

Светодиодная подсветка для зеркала в ванной своими руками стала самым популярным вариантом освещения. Это безопасно в применении, экономично и несильно нагревается при рабочем процессе. Есть 2 варианта – светодиодные ленты и лампы. Первое решение крайне удобно, потому что занимает не так уж много места и дает яркий ровный свет. Неоновые световые источники вошли в моду и чаще всего используются именно для зеркал. Они дорогостоящие, потому встречаются редко. Но если вы хотите получить необыкновенное решение, то неон подойдет как нельзя лучше. Люминесцентные лампы дают ровный свет и не потребляют много электроэнергии. Для зеркальной подсветки можно применять и трубчатые, и линейные изделия. Но внешний у такого решения далеко не самый лучший, а потому его тоже используют нечасто. Установочной процесс такой же, как и для ламп накаливания. Галогенные варианты намного лучше ламп накаливания по качеству и яркости света, но сильно перегреваются при работе, что доставляет неудобства. Для нормального функционирования нужен монтаж дополнительных элементов, что усложняет сборочный процесс. Лампы накапливания – самый дешевый вариант, но его применяют очень редко, потому что они сильно нагреваются при работе, а это может дать ожог при размещении по общему периметру. Еще они потребляют много электроэнергии и имеют малый эксплуатационный срок

При сборке нужно уделить особое внимание электрическому блоку, а потому его стоит сделать безопасной и надежной

Какую мощность ламп выбрать

На этот счет нет четких требований, но важно обеспечивать такой свет, который даст отличную видимость, но не будет слепить и доставлять дискомфорт. Как правило, для малых конструкций нормой являются лампы в 3.5 Вт, а для больших конструкций 5 Вт. В таких пределах чаще всего выбирают световые источники

Что касательно ленты со световыми диодами, важно применять лишь однотонные варианты, так как они дают качественный свет. Выбрать изделия с 60 диодами на погонный метр – только так вы сможете добиться наилучшего результата. Чтобы не производить замену ламп, воспользуйтесь небольшой хитростью. В роли подсветки поставьте светодиодные ленту или лампу и оснастите диммером – он дает возможность регулировать яркость. Тогда настраивать свет будет нетрудно, потому что им можно управлять. Не менее важна цветовая температура, и для зеркала стоит выбрать естественный вариант, потому что он лучше всего передает цвета и не дает нагрузку на зрение

В таких пределах чаще всего выбирают световые источники

Что касательно ленты со световыми диодами, важно применять лишь однотонные варианты, так как они дают качественный свет. Выбрать изделия с 60 диодами на погонный метр – только так вы сможете добиться наилучшего результата

Чтобы не производить замену ламп, воспользуйтесь небольшой хитростью. В роли подсветки поставьте светодиодные ленту или лампу и оснастите диммером – он дает возможность регулировать яркость. Тогда настраивать свет будет нетрудно, потому что им можно управлять. Не менее важна цветовая температура, и для зеркала стоит выбрать естественный вариант, потому что он лучше всего передает цвета и не дает нагрузку на зрение.

Плюсы изготовления собственноручно

Сделанными своими руками варианты имеют много достоинств перед готовыми изделиями:

Раму оформляют по-разному – вы можете сделать круглое зеркало с подсветкой в ванную, а еще ее легко украсить под интерьер, чтобы получить наилучший результат

Более того, в продаже есть заготовки или готовые изделия, которые несложно собрать. Можно сделать зеркала любого размера – это дает возможность подстраиваться под имеющееся пространство, а также выбрать лучшие параметры

Число ламп выбирают по своему усмотрению, что крайне важно. Можно применять любые световые источники, а в готовых изделиях система обустроена под определенный тип ламп

Основное преимущество – стоимость, которая ниже у самодельных вариантов. При этом качество будет сопоставимо и часто собранное своими руками зеркало куда красивее и надежнее.

Как сделать зеркало со светодиодной подсветкой для макияжа своими руками

Если ваша жена жалуется вам на плохое освещение во время нанесения макияжа, то это значит, что пришло время сделать ей подарок: современное косметическое зеркало с подсветкой для макияжа своими руками. Светодиоды, в отличии от ламп накаливания, более компактны, имеют меньшее энергопотребление, служат дольше и почти не греются и подойдут для ванной.

Для того, чтобы было куда крепить светодиодную ленту, изготовим для макияжного зеркала деревянную раму.

Вот список материалов, которые мы будем использовать:

• Один лист дубового ламината размером около 2000*300 мм.
• Зеркало 600*450 мм.
• Белая непрозрачная плексигласовая пластина (матовое органическое стекло) размером 1000*500*3 мм (в последствии ее нужно будет порезать на полоски шириной 20 мм).
• Нейтрально-белая (4000-4500 К) светодиодная лента длиной 2 метра.
• Морилка и лак для окончательной отделки рамки.
• Столярный клей.

Инструмент:

• Ручной фрезер или фрезерный станок.
• Циркулярная пила.
• Ручная пила.
• Струбцины.

Шаг 1: Планирование

Некоторым нравится начинать новый проект с создания 3D-модели. Это помогает увидеть, как будет выглядеть конечный продукт.

Вот ссылка на скачивание файла программы SketchUp:

vanity_mirror.skp

Шаг 2: Выпиливаем детали рамы

С помощью циркулярной пилы, нарежьте из ламината доски шириной 60 мм. Затем, уже ручной пилой, обрежьте торцы досок под углом ровно 45 градусов.

Используйте стусло, чтобы опилить углы досок точно под 45 градусов, иначе, на подгонку вы можете потратить много сил, времени и нервов, а также испортить материал.

Шаг 3: Делаем канавку в раме

После того, как все детали рамы будут выпилены и подогнаны, вырежьте с помощью фрезера канавки для светодиодных лент и плексигласовых накладок.

Изнутри рамы сделайте канавки для установки зеркала.

Для этого подойдет обычная 3-миллиметровая прямая фреза.

Шаг 4: Собираем зеркало

Убедитесь в правильности установки зеркала в раме. Затем заклейте зеркало молярной лентой, чтобы защитить его от краски и лака на этапе отделки поверхности рамы.

Склейте раму.

После того, как клей высохнет, просверлите отверстие для шнура питания. Если после склейки рамы, в ней останутся зазоры, их можно заполнить смесью клея и опилок. Это неплохой способ для исправления ошибок.

Шаг 5: Отделка дерева

Если вы не знаете, как будет выглядеть ваша рама после покраски и покрытия лаком, проведите несколько пробных тестов на обрезках доски.

Вначале нанесите на древесину два тонких слоя герметика для дерева с шлифованием слоев после их высыхания.

Затем покройте раму лаком (можно краской или морилкой).

Шаг 6: Вырезаем плексигласовые полосы

Этот шаг, наверное, самый сложный из всех. Очень проблематично нарезать оргстекло на полоски.

При резке плексигласовой пластины с помощью электролобзика, его лезвие постоянно уходит в сторону и стекло иногда начинает плавиться от трения.

Лучшее решение этой проблемы – использование циркулярной пилы с 42-зубным диском. Не забудьте добавить 1 мм к ширине полосы для реза. Будьте аккуратны, старайтесь не поцарапать поверхность оргстекла.

Шаг 7: Монтируем электронику

Отрежьте 4 светодиодные полосы необходимой длины и вклейте их в канавку рамы. Соедините полосы проводами при помощи пайки.

Найдите какой-либо шнур с выключателем, для подачи напряжения на светодиоды.

Мои планы

Посмотрев это видео, я составил примерный план того, что именно я буду делать у себя дома – в обычной 1-комнатной квартире, площадью 46 квадратных метров.

Кухня:

• освещение зоны готовки при помощи этой ленты со светодиодами 5 х 6 мм;
• основное освещение – сверхъяркая лента (световой поток 9600 Лм).

Прихожая, комната:

• основное освещение – сверхъяркая лента со световым потоком 9600 Лм;
• дополнительные споты в прихожей;
• настенные диммеры с пультом дистанционного управления – служат для управления яркостью освещения;
• светодиодные светильники в прикроватной зоне – их я выбрал исходя из опыта пользования настольной лампой, отлично подойдут для чтения.

Ванна:

• основное освещение – специальная защищенная лента для помещений с высокой влажностью
• светильник над зеркалом – с ним еще не определился.

Проблема и решение

Построив планы того, что я хочу возникла новая проблема – выбор магазина. Ни для кого не секрет, что рынок просто завален некачественной продукцией. На небезызвестной восточной интернет-площадке присутствуют десятки тысяч предложений и выбрать действительно хорошие светодиодные ленты становится просто нереально.

Но для себя я нашел решение, причем в Москве, да еще и по адекватной цене. Именно эти ребята делали тот комплексный проект, о котором говорится в видео. Кто они? Компания LedRus – ее специалисты обладают огромным опытом в области систем освещения и помогут решить самые сложные задачи. Надеюсь, что они помогут мне реализовать мои задумки.

п.с. Буду рад услышать предложения и замечания по моему «проекту»!

iPhones.ru

А ведь еще совсем недавно о подобных решениях можно было только мечтать. Мы говорили про умные дома. Поговорим про светлые

Да, не про айфоны – просто про то, что важно каждому взрослому человеку. Чтобы дома было ярко, стильно и красиво

С чего все началось Просматривая интернет для подготовки очередного материала, я наткнулся на интересный заголовок, который…

С чего все началось Просматривая интернет для подготовки очередного материала, я наткнулся на интересный заголовок, который…

QIWI: 9161768807

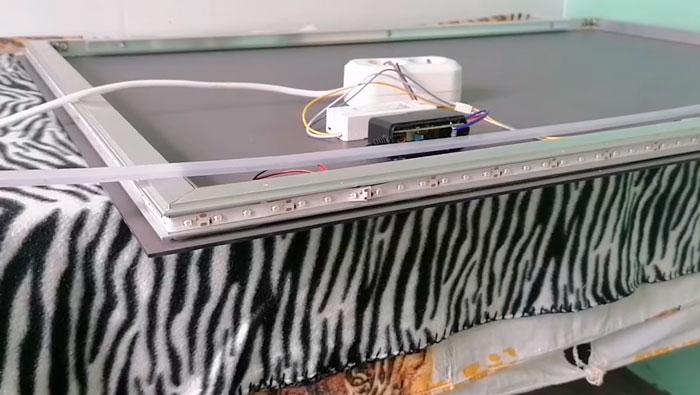

Клеим светодиодную ленту

Светодиодная
лента монтируется на алюминиевый профиль по всему периметру.

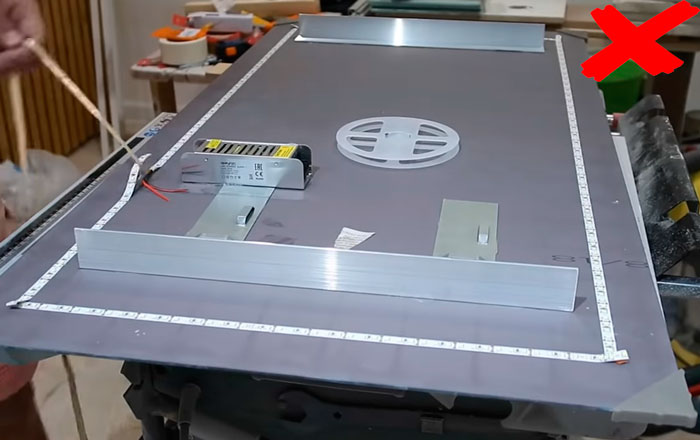

Ошибка №18

Нельзя ее клеить непосредственно на само зеркало.

Свет должен бить по сторонам, а не в стену!

Для вывода проводов придется просверлить в одном месте рамку.

Лента
укладывается таким образом, чтобы ее начало и конец сходились в одну точку.
Обычно это низ зеркала возле сенсорной кнопки.

При этом провода питания от блока подключаются к контактным площадкам на ленте как в начале, так и в конце, параллельно друг другу. Плюс к плюсу, минус к минусу.

Для этого
потребуется припаять на конец ленты еще два провода.

Это
необходимо для того, чтобы засветка по всему периметру была равномерной.

У длинных лент
конечные диоды горят более тускло по сравнению с начальными. На больших
зеркалах это сразу бросается в глаза.

Блоки питания запитываются напряжением 220В. А от блока на ленту уже идут провода напряжением 12В.

Там есть два вывода V+ и V-. Главное не перепутать полярность.

Вот здесь со всеми картинками описан полный цикл подключения светодиодной ленты. Алгоритм одинаков для любого монтажа, хоть подвесной потолок, хоть зеркало, хоть подсветка рабочей зоны на кухне.

Фото зеркала с подсветкой своими руками

Также рекомендуем просмотреть:

• Современная полка для книг своими руками
• Как сделать мини бар своими руками
• Детская мебель своими руками
• Как сделать пуфик своими руками
• Как сделать табурет своими руками
• Реставрация мебели своими руками
• Как сделать лавочку своими руками
• Инструкция как собрать компьютерный
• Кухонный стол своими руками
• Как сделать стеллаж своими руками
• Как сделать журнальный столик
• Красивый декупаж мебели
• Полка для ванной своими руками
• Делаем тумбу своими руками
• Перетяжка кресла своими руками
• Как сделать складной столик своими руками
• Шезлонг своими руками
• Чехол на стул своими руками
• Как сделать шкаф своими руками
• Барный стул своими руками
• Красивая угловая полка своими руками
• Красивый абажур своими руками

Способы крепления на стену

Главное требование к креплению — прочность. Больше всего весят массивные металлические и деревянные рамы, поэтому к их фиксации следует подходить с особой ответственностью. Перед тем, как сделать своими руками зеркало с подсветкой, нужно иметь в виду следующее:

1. Специальные держатели, строительный клей жидкие гвозди и монтажный скотч подойдут только для изделий со светодиодной подсветкой с каркасом из пластика.
2. Если зеркало особенно тяжелое и большого размера, идеальный вариант — крепежные пластины с отверстиями, в которые вкручиваются саморезы.
3. Один из самых надежных способов фиксации — при помощи дюбеля: он укрепляется в стене, и устанавливаются петли для подвешивания.
4. Если перекрытия в доме бетонные, для сверления отверстий понадобится электрическая дрель.

Варианты размещения трюмо с зеркалом в спальне, разновидности изделия

Что касается гримерной модели, здесь проблем с креплением вообще нет. Такое зеркало обычно переносное и имеет небольшие размеры. Его ставят на стол, за которым женщина наносит макияж и причесывается, в любую комнату

Если нужно сделать перестановку мебели, стекло в раме вместе с полочками для туалетных принадлежностей осторожно снимается, а потом помещается на новое место в квартире. Это очень удобно, особенно при переездах

Чтобы сделать своими руками зеркало с подсветкой более устойчивым (особенно если в комнате неровный пол), следует установить с оборотной стороны основы вверху маленькую деревянную планку. Она выполняет функцию распорки, предохраняющей предмет интерьера от падений и раскачивания. Из соображения безопасности, если стекло находится в детской комнате, предпочтительно применение настенных креплений. Изделие в раме немного наклоняют. Фурнитура размещается на высоте примерно 15 см. В бетон ее вкручивают, используя дюбель-гвозди.

Если мастер, чтобы закрепить зеркала своими руками, решил использовать строительные дюбеля, дополнительно понадобятся небольшие прокладки из пластика овальной (круглой) формы и металлические скобки. Шурупы должны иметь плоские головки. Такая схема фиксации отличается удобством и прочностью, повышенной устойчивостью к колебаниям. Она идеально подходит для толстых, массивных бетонных стен.

Подложка должна выдерживать вес зеркала. Чаще всего ее делают из фанеры или ДСП. Такой материал выглядит не очень привлекательно, но отличается прочностью и поэтому идеально подходит для задника.

Использовать строительный клей жидкие гвозди и монтажный скотч можно только для изделий с пластиковым каркасом

Тяжелые зеркала большого размера крепят специальными пластинами с отверстиями, которые фиксируются саморезами

Один из наиболее надежных способов фиксации — при помощи закрепленного в стене дюбеля

Если в доме бетонные стены, для сверления отверстий понадобится электрическая дрель

Гримерное зеркало обычно переносное и имеет небольшие размеры, при необходимости его можно установить в любой комнате

Идеи в дизайне интерьера

На фото представлен пример сочетания различных приборов, которые подчеркивают гармоничный дизайн. Для комплексного освещения сверху на 1 креплении располагают бра, а снизу под зеркалом крепят диодную ленту.

В дизайне ванной комнаты в старинном стиле используют:

• бронзовую отделку;
• лампочки в форме свечей;
• канделябры.

При простом освещении зеркала в ванной используют встраиваемые приборы, которые монтируются в нише, создавая единую полосу. Атмосферу загадочности вносят асимметрично расположенные светильники на разном расстоянии.

В просторном помещении дизайнерские лампы устанавливаются сверху. В оформлении ванной комнаты используют зеркала с геометрическими фигурами, за которым расположена светодиодная лента. С помощью каленого стекла и диодов можно создать световые рисунки в виде животных, знаков зодиака.

Интерьер дома в стиле лофт дополняет ванная с морским дизайном, настенными приборами, направленными вниз

В комнате может устанавливаться 1 люстра-подвес в форме шара, которая акцентирует внимание на пространстве около раковины, равномерно распределяет мягкий свет. Горизонтальные модели приборов монтируются в маленьком помещении

Удаление амальгамы на зеркале без пескоструя

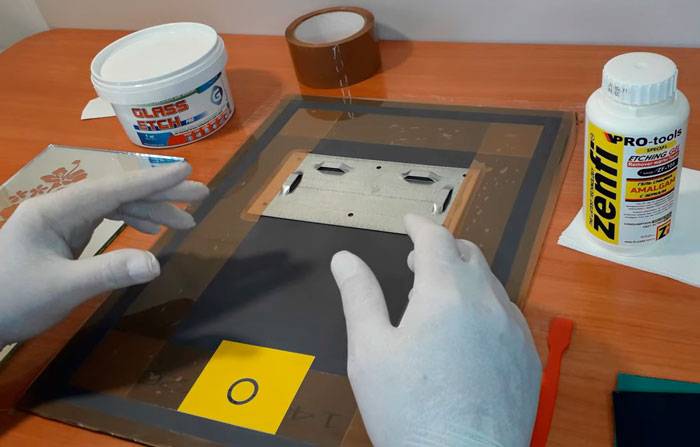

Ищите в магазинах специальный гель, например Satinglass или Zenfi ZF-10S. Это могут быть и другие марки.

Для начала создаете в фотошопе или просто вручную рисуете трафарет будущей кнопки. Чем проще рисунок, тем легче его будет вырезать лезвием.

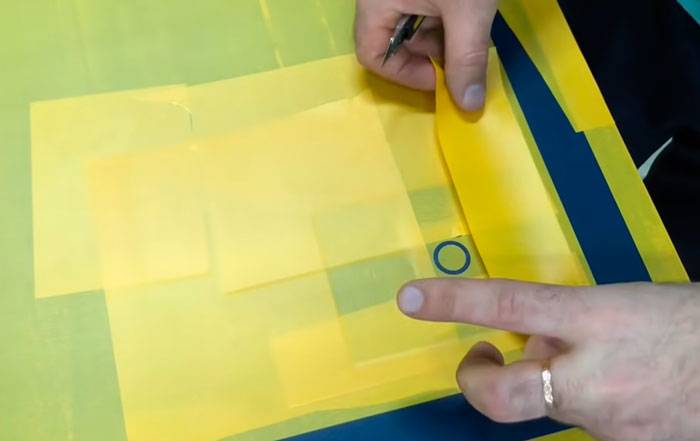

Переносите картинку на скотч и приклеиваете ее в нижней части зеркала с отступом не менее 5см. Скотч лучше взять цветной, чтобы хорошо было видно контуры.

Ошибка №3 На самом краю зеркала размещать кнопку нельзя.

Там будет располагаться рама-каркас из алюминиевого профиля. Промахнетесь на пару сантиметров и придется частично вырезать этот профиль.

Иначе он помешает встать кнопочке на свое место. Кнопка не такая уж и маленькая!

Пространство вокруг кнопки также обклеиваете защитным скотчем. Открытыми должны остаться только ее контуры.

После всех подготовительных работ ПЛАСТИКОВОЙ лопаткой растираете по этому месту гель и выжидаете определенное время согласно инструкции (обычно от 15 до 30 минут).

Ошибка №4 Не размазывайте ничего железным шпателем, иначе оставите на стекле царапины.

Пластиковую лопатку можно взять из набора детского пластилина.

Ошибка №5 Нельзя работать с химией без защитных резиновых перчаток и очков.

Данный гель – очень агрессивный материал. Через 20-30 минут амальгама легко удаляется вместе с гелем той же самой лопаткой.

В итоге у вас получится идеально прозрачный контур сенсорной кнопки, хорошо различимый с зеркальной стороны.

Сенсорный выключатель, который будет прятаться за этой кнопочкой, имеет световое табло. В выключенном состоянии оно горит красным светом, во включенном – синим.

Очень часто такой химией вытравливают не только кнопку, но и обрамление рамки – световые полосы.

Многие мастера предпочитают делать не “парящее зеркало”, а зеркало, которое будет светить, что называется “с лица”.

Парящее зеркалоПодсветка с лица

Для этого по периметру снимают ровные полоски амальгамы, после чего делают их полупрозрачно матовыми при помощи витражной краски или специальной пасты.

По итогу светодиодная лента светит не с задней стороны зеркала, распространяя свет по бокам, создавая как бы эффект парения, а исходит непосредственно из него. Как раз из этих полупрозрачных полосок.

Вот здесь подробно показан весь процесс вытравливания зеркального слоя с последующим матированием этих полосок.

Схема подключения обогрева зеркал через реле

Реле-таймер ограничения времени работы обогрева заднего стекла (зеркал)Реле-таймер ограничения времени работы обогрева заднего стекла (зеркал) LTR-30 — выключает через установленное время обогрев. Коммутирует ток до 30 А. Монтаж и установка очень простые: просто заменяется штатное реле . Никаких дополнительных подключений и переделок не требуется.

Может применяться на любых автомобилях.

Проблема

Зимой ли, в дождь ли очень необходим подогрев заднего стекла и зеркал. Но, включив его, мы забываем выключить и обогрев работает непрерывно в течение всей поездки. Логично было бы, чтоб обогреватели отключались через определенное время, например, через 20 минут. За это время снег-лед успевает оттаять и вода — высохнуть, а дальше необходимость в обогревателе отпадает.

Не менее важно, чтобы обогреватели работали только при работающем двигателе, чтобы не допустить разряд аккумулятора

Подключение

Реле LTR-30 устанавливается вместо штатного реле 904.3747.10 или 904.3747-11 для включения обогревателя заднего стекла или/и зеркал.

Варианты исполнения реле LTR-30

При подаче напряжения на контакты обмотки реле 85-86, замыкаются контакты 30-87. При подключении не имеет значения: контакт «30» реле может быть подключен к +12В бортовой сети питания автомобиля, а контакт «87» — к нагрузке (обогревателю), второй конец которой подключается к «массе», и возможно подключение наоборот, т.е. «87» — к +12В, а «30» — к нагрузке. Напряжение управления на контакты «85» и «86» можно подавать также в любой полярности.

Схема реле LTR-30 (упрощенная)

Схема системы обогрева заднего стекла 1 — монтажный блок; 2 — выключатель зажигания; 3 — выключатель обогрева заднего стекла; 4 — контрольная лампа включения обогрева; 5 — элемент обогрева заднего стекла; Кб — дополнительное реле; К7 — реле включения обогрева заднего стекла; А — к источникам питания.

Так как штатная схема включения обогрева заднего стекла, как правило, не имеет цепей контроля включенного зажигания по силовой цепи (отключается только обмотка реле), реле-таймер LTR-30 (в приведенной схеме заменяется реле К7) для этой цели имеет схему контроля бортового напряжения и подключает обогрев только при работающем двигателе, а также отключает его при выключении зажигания даже если время работы таймера не закончилось — чтобы не посадить аккумулятор.

Если всё правильно подключено, то реле сразу готово к работе.

Принцип работы реле LTR-30

Реле имеет два режима работы:

1. При коротком (до 1 секунды) включении реле — подаче напряжения на «обмотку» реле — реле работает в режиме триггера,. т.е. первый раз — включается и запускается таймер на отключение, второе короткое включение — отключается нагрузка. Данный режим удобен при использовании нефиксируемой кнопки включения обогревателей.

2. При включении реле на время более 1 секунды — подаче напряжения на «обмотку» реле на время более 1 секунды — включается нагрузка и начинает работать таймер на отключение. По истечении заданного времени реле разомкнется. Реле также разомкнется, если снять напряжение с «обмотки» реле.

При включении реле (подаче питания на обмотку реле) силовой ключ, соединяющий контакты 30 и 87 замыкается и включается светодиод индикации состояния реле.

Через установленное время (например, 20 минут) реле разомкнет контакты 30-87 и отключит нагрузку вплоть до отключения напряжения от контактов обмотки реле, при этом светодиод снижает свою яркость свечения в два раза. Если снять напряжение с контактов 85-86 и подать его снова, то отсчет времени возобновится.

При снижении напряжения бортовой сети автомобиля ниже 12,6В (можно изменять) реле отключает нагрузку, продолжая отсчет таймера и, при повышении вновь напряжения борт.сети, реле включит нагрузку — этим обеспечивается работа обогревателей только при заведенном моторе.

Время задержки отключения можно изменять (см. Программирование реле).

В зимний период можно пользоваться вариантом «2» для ежедневного подогрева заднего стекла автомобиля: выключатель обогревателя оставляется в положении «ВКЛ» и каждый раз при пуске двигателя реле-таймер LTR-30, выдержав 30-60-секундную задержку на включение для выхода двигателя в рабочий режим, будет включать обогрев заднего стекла на заданное время (например, на 20 минут) и выключать по истечении этого времени или при выключении зажигания. Такой режим позволит не прикасаться к выключателю обогрева в течение всей зимы, полностью используя возможности LTR-30.
