Твердотопливный котел длительного горения стропува

Чем топить?

Расход тепла на утепленный дом площадью 100 м2 (±5%) для средней полосы составляет 12500-25000 кВт/ч (в зависимости от «мягкости» зимы и географического расположения дома). В Таблице 1 даны ориентировочные расходы различных видов топлива.

Топка печи Стропува

Таблица 3. Расчет объема топлива на 150 суток отопления дома площадью 100 м2

Вид топлива	Теплота выделяемая 1 кг топлива, кВт/ч	Емкость топки, кг	Требуется на сезон (≈150 дней), тонны
S7	S10	S20	S40	мин.	макс.
Дрова	3	15	25	45	65	5	10
Брикеты опилочные	3,5	30-33	50-55	100	170-175	3,6	7,2
Торфяные брикеты (верховой торф)	2,26	–	55	110	175	5.5	11
Торфяные брикеты (торф низинный и средних пластов)	2,36	–	90	119	190	5,3	10,5
Уголь ДПК (крупнокусковой, энергетический)	4,85	–	65	140	210	1,2	2,3
Уголь ССОМ (энергетический, слабоспекающийся)	5,59	–	70	145	230	1	1,9
Уголь антрацит (кулак, орех, семечка)	5,68	–	85	170-175	270-280	2,2	4,4

Немецкое качество от «Будерус»

Немецкая компания Buderus (Будерус) также довольно известна на рынке отопительного оборудования. Номенклатура выпускаемых изделий у этой компании достаточно разнообразна. Их конструкция принципиально отличается от предыдущего вида котлов. Это так называемые газогенераторные котлы длительного горения с нижней камерой догорания газов. Это значит, что топливо загружается в верхнюю камеру (топку), а дым и газы, образующиеся в процессе горения, принудительно опускаются вниз, где происходит их догорание с выделением дополнительного тепла.

Немецкий котел длительного горения «Будерус» модификация Elektromet

В линейке котлов Buderus Elektromet есть еще одна особенность конструкции – колосники выполнены из труб, по которым проходит теплоноситель. Такое решение позволяет не только полноценно использовать выделяемое тепло, но и устраняет проблему перегорания колосников. У этих котлов основной вид топлива – уголь, может топиться бурым углем или необработанной древесиной.

Технические характеристики котла длительного горения Buderus-Elektromet

Вторая линейка немецких котлов – Logano – использует в основном дрова, потому и загрузочная дверца у них больше. Верхняя камера для топлива тоже имеет большие размеры. В этой модели может использоваться уголь и кокс. Работать «Логано» могут самостоятельно или в паре с газовым или дизельным котлом.

Внутренне строение котлов «Будерус»

Еще одна модель «будеруса» — Logika (Логика) – универсальные стальные котлы, которые можно топить дровами, бурым и каменным углем, угольной пылью. В зависимости от топлива используется либо принцип верхнего горения, либо нижнего. Такая система позволяет при любом топливе добиваться лучших показателей и минимизировать выбросы в атмосеру.

Buderus_Logica — универсальные котлы, которые могут сжигать любое топливо

По отзывам потребителей котлы длительного горения Buderus имеют немало преимуществ:

они очень просты в эксплуатации;
установка не слишком сложна и не требует каких-то особенных знаний и умений;
небольшие размеры.

Все обслуживание сводится к тому, чтобы загрузить топку и где-то раз или два в месяц почистить зольник, все остальное сделает автоматика. Практически все те, кто использует этот котел не один год, отмечают его экономичность. Практически единственный недостаток, на который нарекают потребители — это довольно высокая цена. Но ведь «настоящее немецкое качество» и не может стоить дешево, правда?

Обвязка системы

Обвязка котла ничем не отличается от остальных твердотопливных агрегатов

При обвязке устройства кроме обычных радиаторов отопления в систему нужно включать предохранительную батарею, на которую не нужно ставить терморегулятор. Этот конвектор должен быть врезан первым на подающей трубе рубашки через балансировочный кран и смонтирован таким образом, чтобы теплоноситель мог перемещаться в нем самотеком на случай отключения электричества.

Все остальные радиаторы идут другим контуром через обычные вентили и обраткой замыкаются на циркуляционный насос. Сам насос шунтируется через трехходовой клапан, который вторым каналом подсоединен к обратному патрубку агрегата и управляется термодатчиком, установленным на обратной трубе батарей.

Среди самых востребованных моделей котлов твердотопливных Stropuva можно выделить дровяной агрегат Stropuva 10S и универсальное устройство Stropuva 20U, на 10 и 20 киловатт мощности соответственно, предназначенные для отопления загородных коттеджей.

Подключение и эксплуатация печи, изготовление своими руками

При установке котла нужно обеспечить хорошее сцепление с бетонной стяжкой, на которую он монтируется, для чего изнутри он цементируется, а с внешней стороны покрывается слоем жаропрочного силикона. Грамотное подключение котла «Стропува» для непрерывного обогрева предусматривает наличие таких элементов, как:

клапан для управления расходом;
клапан для контроля степени нагрева обратного тока теплоносителя;
циркуляционный насос для движения теплоносителя;
вспомогательный котел, работающий между циклами топок основного;
бойлер.

Если в системе предусмотрено наличие теплого пола, то поступление теплоносителя до него обеспечивается через клапан с термоголовкой, который предохраняет этот элемент от перегрева. На клапане устанавливается температура в 35 градусов.

Котлы длительного горения предназначены для подогрева теплоносителя ограниченного объема. Если объем теплоносителя увеличивается, то в конструкции образуется конденсат, к которому прилипает сажа. Вследствие нароста сажи на стенки котла снижается его КПД, и значительно ухудшается тяга.

Для борьбы с таким явлением на обратный трубопровод устанавливается балансировочный клапан. Подобная мера хорошо себя показывает и в том случае, когда устанавливается режим подогрева в 60 градусов, который также негативно сказывается на работе оборудования «Стропува».

Для изготовления котла по типу «Стропува» своими руками потребуется металлическая бочка объемом 200 литров, лист металла толщиной 4 мм, труба 100 мм в диаметре, 6 мм проволока, швеллеры, стекловолокно и асбестовый шнур. Котел, возводимый своими руками, предусматривает использование сварочного аппарата.

Оборудование от компании Stropuva

Котлы отопления Stropuva производятся в Литве и обладают рядом важных преимуществ, которые обеспечивают данным устройствам долгое горение и безопасность системы.

Преимущества котлов Стропува:

1) Объемная загрузочная камера.

2) Регулятор тяги.

3) Экономайзер.

4) Возможность вертикальной загрузки топлива.

Котлы Стропува производят очень мало золы, и их следует чистить не больше одного раза в две недели.. Это значительно облегчает эксплуатацию данного оборудования.

Котлы отмечены престижным европейским сертификатом СЕ за высокие экологические и эксплуатационные характеристики.

Котлы Stropuva работают на одной топливной загрузке до восьми суток. Розжиг топлива осуществляется сверху, газораспределитель опускается до самого дна камеры горения, что позволяет практически полностью сжигать топливо.

Цены на котлы Стропува:

Марка	Мощность (в кВт)	Основное топливо	Время горения одной загрузки (в часах).	Цена
Stropuva S-7	7	Дрова, опилки, стружки и проч.	30	61800
Stropuva S-20	20	Дрова, опилки, стружки и проч.	30	77740
Stropuva S-10 универсал	10	Дрова, уголь, брикеты из опилок и торфа.	120	90290
Stropuva S-20 универсал	20	Дрова, уголь, брикеты из опилок и торфа.	120	101600
Stropuva S-40 универсал	40	Дрова, уголь, брикеты из опилок и торфа.	120	107020

Новые узлы обвязки для твердотопливных котлов Stropuva уже в продаже

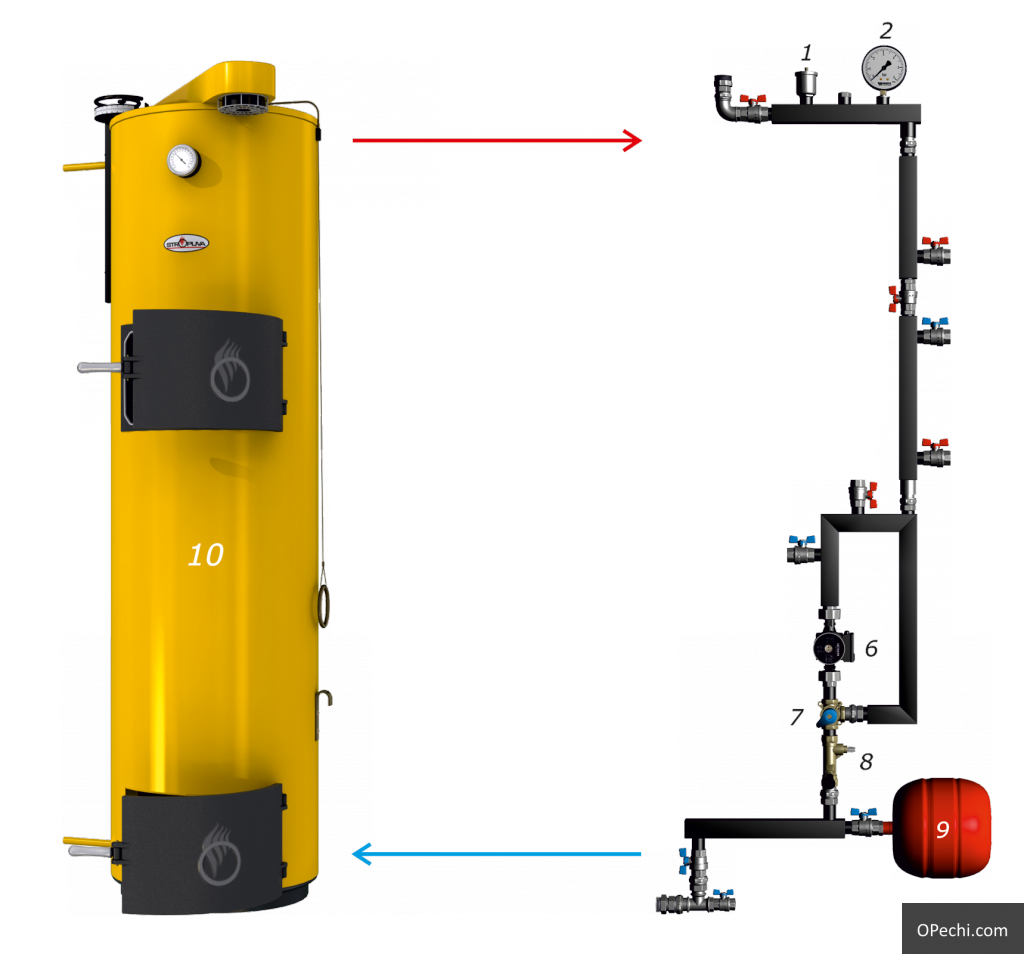

Рекомендуемая схема обвязки котла длительного горения Стропува S40/S40U (вариант 2)

Работа схемы с подключением бойлера, без резервного котла и теплого пола

Циркуляционный насос (P) подает теплоноситель из системы отопления, прогоняя его через котел.

Нагретый теплоноситель из котла Stropuva S 40 (1к) поступает через бойлер косвенного нагрева (B). При достаточном диаметре входящих патрубков бойлера, вентиль (3) закрывается и весь поток теплоносителя идет через бойлер, который подключен последовательно, поэтому вода в нем нагревается быстрее.

После нагрева бытовой воды (ГВС), теплоноситель поступает в систему радиаторов.

(bk3 – 17) – балансировочный вентиль, предназначенный для регулировки проходящего потока. С его помощью поток от циркуляционного насоса распределяется так, чтобы его хватило для подогрева радиаторов, и в то же время, чтобы он был достаточен для самого котла. Общий объем потока зависит от мощности циркуляционного насоса и может быть изменен путем переключения положений скорости насоса. Достаточно циркуляционного насоса мощностью 50–100 Вт.

(bk1 – 3) – балансовый кран защитного самотечного радиатора, при помощи которого поток настраивается таким образом, чтобы возвратный патрубок радиатора был примерно на 40°C холоднее подающего патрубка.

Рекомендуемая схема обвязки твердотопливного котла длительного горения Стропува S40/S40U с подключением бойлера и теплого пола, без резервного котла

Рис.8. Элементы сборного узла котельной

1. Воздухоотводчик, 2. Редукция ø 25 – 1, 3. Редукция ø 32 – 25, 4. Ниппель ø 25, 5. Тройник ø 25, 6. Соединение ø 25, 7. Колено ø 25 внутр., 8. Ниппель ø 15, 9. Предохранительный клапан давления 1,5 бар, 10. Шаровой кран с гайкой ø 25 внутр., 11. Шаровой кран с гайкой ø 25 внутр., 12. Гаечное соединение циркуляционного насоса ø 25, 13. Циркуляционный насос, 14. Шаровой кран ø 15 внутр., 15. Трехходовой распределительный клапан ø 25, 16. Гаечное соединение клапана ø 25, 17. Колено ø 15 внутр./нар., 18. Колено ø 25 внутр./нар., 19. Фильтр ø 25, 20. Балансировочный вентиль ø 25, 21. Редукция ø 25 –20, 22. Бак расширительный, 23. Заглушка ø 25 нар., 24. Крестовина ø 25, 25. Тройник ø 25 – 15, 26. Трехходовой смесительный клапан ø 25, 27. Балансовый кран ø 15, R – в/из радиаторы/ов, B – в/из бойлер/а, F – в/из обогрев/а пола, Н – в/из сушилки/ок с терморегулирующими вентилями

Трехходовой распределительный клапан ø 25 (15) можно установить ручной.

Рис.9. Рекомендуемая схема обвязки котла длительного горения Стропува S 40 (вариант 3)

Работа схемы с подключением бойлера и теплого пола, без резервного котла

Теплоноситель, нагретый в котле Stropuva S40/S40U, проходит через стальные трубы ø 25. Воздух из аппарата удаляется через автоматический воздухоотводчик (0). На наружном контуре устанавливается предохранительный клапан (9).

Теплоноситель по наружному контуру направляется на трехходовой смесительный узел (12). Смесительный узел (12) в нижней части контура необходим для смешивания обратного теплоносителя после циркуляционного насоса.

Разница температур теплоносителя подающей и обратной линии должна находиться в пределах 15-20°С. Соответственно, при температуре подающей линии равной 75°С, температура обратной линии должна быть равная 55-60 °С.

Бойлер (4) подключается в малом контуре через вентиль (8а, 8b). После нагрева бойлера вода поступает в ближайший радиатор (2) через балансовый вентиль (8с).

Дополнительный радиатор (2) необходимо подключить автономно. Радиатор необходим для предотвращения перегрева котла при отключении циркуляционного насоса (7а).

Система радиаторов подключается в верхней части малого контура через вентиль (8d). Обратная линия от радиаторов подводится к циркуляционному насосу (7a) через вентиль (8f). На малом контуре после отбора теплоносителя к радиаторам, производится подключение теплых полов через циркуляционный насос (7b).

Теплоноситель обратной линии теплых полов подводится к трехходовому распределительному клапану (6) через вентиль (8е).

Трехходовой смесительный клапан (6) необходим для смешивания подающей и обратной линии и доведения температуры подающей линии теплых полов до температуры 25-35°С.

Трехходовой разделительный клапан (12) присоединяется к циркуляционному насосу (7а) к общей обратной линии. В нижней части контура после смесительного узла (12) устанавливается балансировочный вентиль (13) с расходомером, для регулировки потока воды в котел.

В обратной линии после балансировочного вентиля (13) монтируются спусковые вентиля (14а, 14b) для подпитки и слива теплоносителя из системы, а также расширительный бак (10). Давление в расширительном баке должно быть 0,5-0,8 атмосфер.

3 Как растопить котёл

В езде на велосипеде самое сложное не ехать, а начать движение и его закончить. Так и в работе котла — сложнее всего его растопить. Не рассчитывайте, что растопка котла займёт у вас мало времени: вам придётся выделить около часа на эту процедуру.

Начало топки — уборка золы и подготовка котла к работе. После того, как зольник и камера горения очищены, можно переходить к растопке.

3.1 Прогрев топки котла и дымохода

Для собственного комфорта и правильного запуска котла в работу требуется прогреть его топку и дымоход. Если отопительный прибор не оборудован принудительной системой дымоудаления, для того чтобы топливо начало гореть, необходимо создать тягу. Образование тяги основано на законе Архимеда: нагретые газы становятся легче и стремятся «всплыть». Для их движения и удаления отопительные приборы, работающие на сжигании топлива, оборудованы дымоходом.

Конструкция котла такова, что путь для дыма затруднён: на его дороге встречается теплообменник и сложной формы конвективная поверхность, снижающая скорость движения продуктов сгорания. Да и патрубок дымохода обычно расположен горизонтально, что тоже затрудняет перемещение дыма. Поэтому, если котёл не прогрет, продукты сгорания ищут наиболее простой путь. И чаще всего дым начинает просачиваться в помещение.

В некоторых случаях вертикальную часть дымохода оборудуют подтопком (маленькой топкой, служащей для прогрева дымохода) с дверкой, открыв которую можно сжечь небольшой объём легкогорючего топлива (например, бумаги) непосредственно в самом дымоходе. При использовании подтопка прогревается внутренняя часть дымоходного канала.

Если такой возможности не предусмотрено, то в топку закладывается растопка — скомканная бумага, береста — что-то легко воспламеняемое. Поверх растопки — щепки и лучинки, затем поленья небольшой толщины. Дровами камеру сгорания нужно заполнить не более чем на половину расчётного объёма.

В момент растопки нужно открыть шибер дымохода и клапан поддувала, обеспечив приток воздуха для горения.

Встречаются советы перед началом топки распахнуть в котельной окно, если оно есть: не забывайте, что для физико-химического процесса горения нужен кислород.

Для сжигания килограмма дров требуется около 5 кубических метров воздуха. Если приток воздуха в топку котла производится из помещения котельной, то обязательно нужно устроить приточную вентиляцию — особенно, если в котельной нет окон или они герметичные (со стеклопакетами).

После укладки поленьев поджигается растопка. Когда появляется устойчивое горение, дверку топки нужно прикрыть и дать прогореть закладке.

3.2 Выход на расчётную мощность

Как только камера сгорания и дымоход достаточно прогрелись, можно переходить к основной стадии работы котла. Для этого следует повторить процесс растопки, используя хорошо горящие материалы. Теперь основная закладка дров производится уже полная, чтобы, согласно инструкции к прибору, заполнить камеру сгорания.

После того как топливо разгорелось, котёл через некоторое время выйдет на расчётную мощность. Теперь процесс горения будет происходить некоторое время самостоятельно. Как долго — зависит от объёма камеры сгорания и принципа работы котла. После того, как закладка дров прогорит, потребуется сделать новую.

Правильно работающий котёл — источник тепла и комфорта в загородном доме

Важно! При растопке не используйте жидкости для розжига или легко воспламеняющиеся бензин, солярку и прочее

Котел на твердом топливе длительного горения Стропува

Очень не плохие параметры для данного типа котлов длительного горения. Разберем еще, за счет чего, котлы Stropuva набрали такую большую популярность:

Длительное горение. Достигает 5 суток.
Многоуровневый уровень безопасности. Компания утверждает, что во время перегрева и превышении нагрузки устройство котла сжимается как консервная банка под нагрузкой стопы и не при каких обстоятельствах не взрываются, а лишь сжимаются внутрь.
Экономичность. Оптимальные характеристики использования ресурсов. Топливом могут выступать древесные отходы.
Энергонезависимость. Котел Стропува не нуждается в электричестве.
Экология стоит на первом месте и соответствует высоким европейским стандартам.
Привлекательный внешний вид.
Гарантия 5 лет.

Принцип работы и конструкция

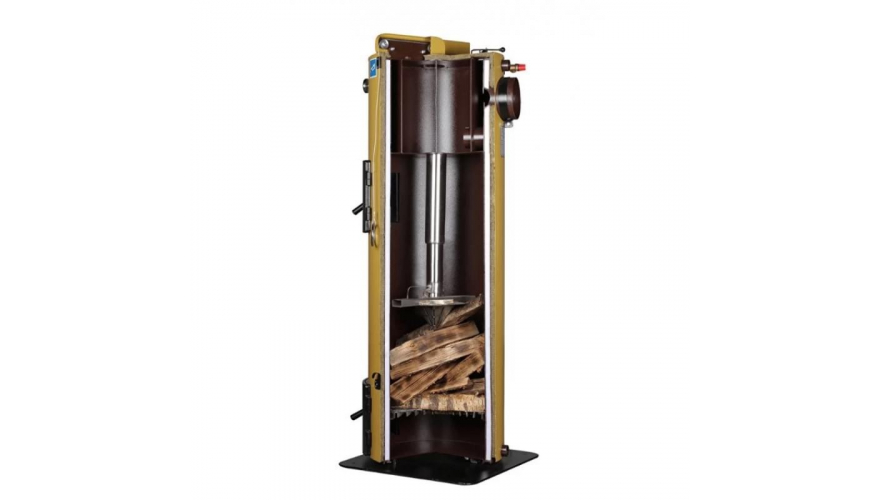

Главная технологическая особенность котла Стропува является применение схемы горения «сверху-вниз». Горение обеспечивает подача воздуха через диффузорную телескопическую трубу, на которой смонтирован круглый уплотнитель. Действуя как поршень, труба с уплотнителем под действием собственного веса постоянно опускается к горящему слою топлива, обеспечивая подвод кислорода. Уплотнитель спрессовывает золу, которая остается вверху. Нагретые газы передают свое тепло стенкам топки, после чего удаляются через дымоход.

Печь Stropuva

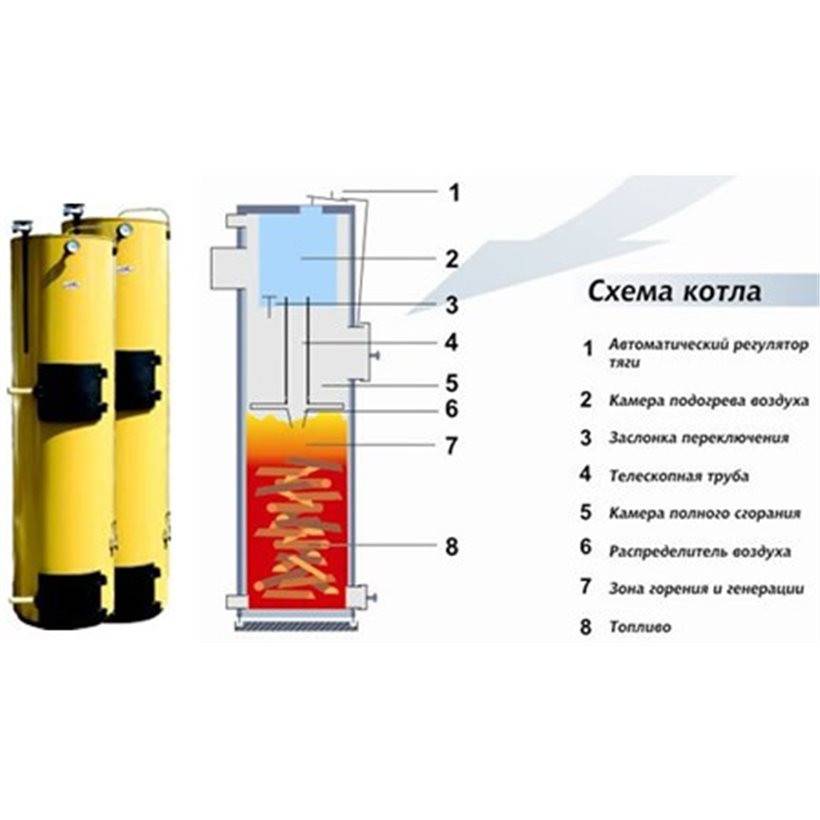

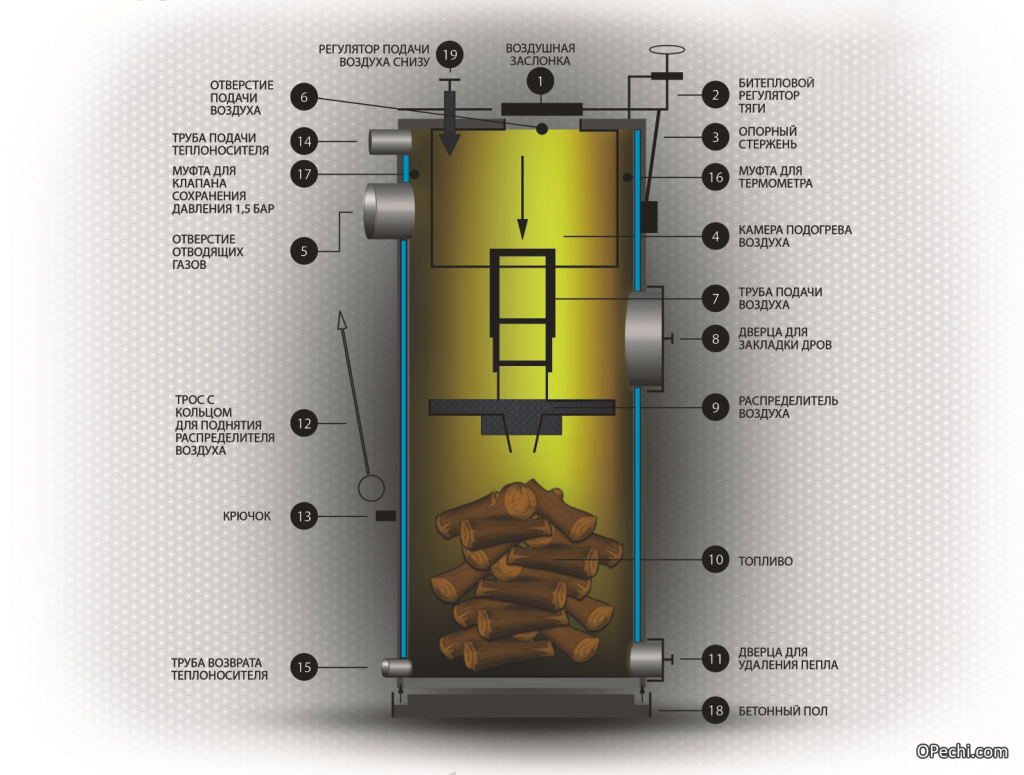

Схема 1. конструкционные элементы котла Stropuva

Заслонка поддувала.
Регулятор заслонки.
Опора регулятора заслонки.
Муфта термометра.
Камера подогрева воздуха.
Телескопический диффузор.
Дверца загрузки топлива.
Сопло.
Топливо.
Заслонка сборника золы.
Фундамент.
Рычаг регулировки потока воздуха для разных видов топлива (только в моделях «универсал»).
Окно подачи воздуха в камеру прогрева.
Подвод подачи отопительного контура.
Раструб дымохода.
Разъем термоклапана (подрывной предохранительный клапан).
Трос управления телескопическим диффузором.
Ограничитель хода.
Подвод обратки.

Данная схема обеспечивает следующие преимущества:

Можно заложить большой объем топлива.
Прогорая поэтапно, а не все сразу, топливо может расходоваться более экономно и эффективней.
Длительное горение в данной конструкции способствует максимальному нагреванию теплообменника, снижая потери тепла через дымоход – топочные газы поступают в дымоход практически холодными.

Таблица 1. Котлы длительного горения Stropuva S-U. Технические характеристики

Тепловая мощность, кВт	10	20	40
КПД, %	91,6
Отапливаемая площадь, м2	50–100	100–250	200–400
Объем топлива максимальный, л	120	200	330
Мощность электрических агрегатов, Вт	20	20	20
Время полного сгорания одной максимальной загрузки угля, сутки	4	5	5
Топливо	Древесина, уголь,
Вес, кг	196	246	333
Температура воды, оС	85	85	85
Максимальное давление воды в агрегате, бар	2	2	2

Так как отопительные приборы Стропува не производят избыточного тепла, то в конструкции нет аккумулирующей емкости. Благодаря этому факту, котел, по сравнению с аналогами, получается меньше по габаритам.

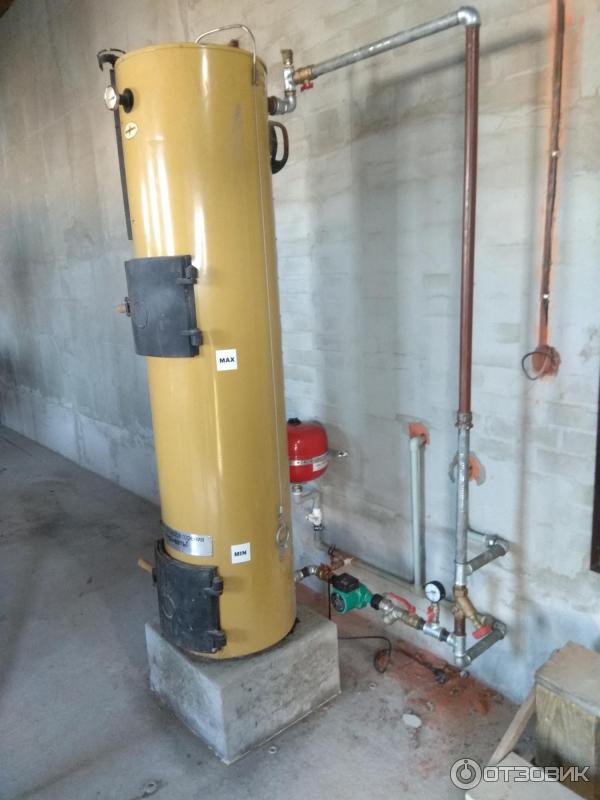

Обвязка печи Стропува

В конструкции предусмотрен биметаллический регулятор тяги (не требует электропитания), который позволяет потребителю регулировать подачу кислорода в топку, меняя силу горения и температуру теплоносителя.

Строение котла Стропува

Другие преимущества:

энергонезависимая работа либо крайне малое потребление электроэнергии для встроенных систем;
высокое КПД – до 90%;
надежная компоновка и качество производства обеспечивают безопасность эксплуатации. Котел относится к классу «невзрывающихся»: при перегрузке сжимается внутрь (где образуется вакуум), не разрушая помещение.

Таблица 2. Габариты универсальных котлов Stropuva S-U

Номинальная мощность, кВт	10	20	40
Высота, мм	1920	2120 (1920*)	2120 (1920*)
Диаметр, мм	450	560	680

* — поставляются под заказ

Универсальные котлы Stropuva

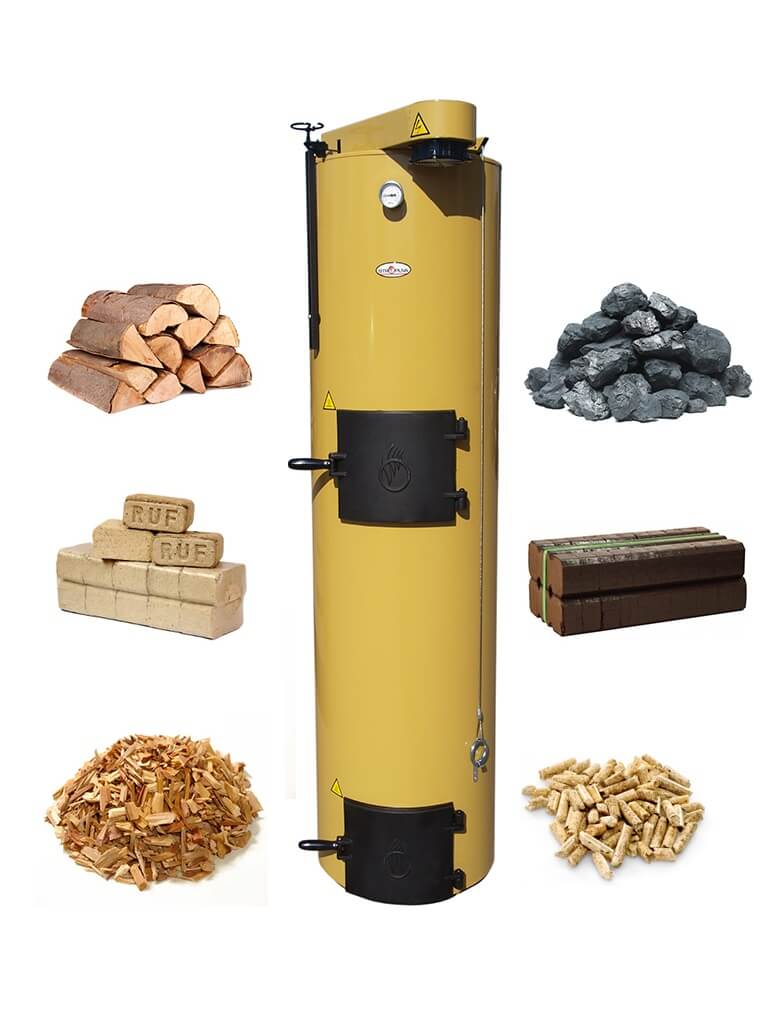

К преимуществам многотопливной серии можно отнести возможность работы котла практически на любом виде твердого топлива:

Угле.
Пеллетах.
Древесных отходах.
Дровах.

Универсальный котёл на твёрдом топливе Stropuva, согласно проведенным исследованиям и отзывам потребителей, можно отнести к самым экономичным типам отопительного оборудования, выпускаемого компанией Стропува.

Не допускается использование исключительно древесных отходов. При каждой топке потребуется добавлять небольшое количество качественного твердого топлива. Универсальные двухтопливные котлы Stropuva уголь-дрова нуждаются в проведении регулярного сервисного обслуживания.

На практике было доказано, что для комбинированного котла лучше использовать уголь. Этот вид топлива существенно увеличивает время автономной работы от одной закладки, а также эффективность теплоотдачи. В нормальном режиме без предельных нагрузок, агрегат способен проработать до 130 часов. Вместительность топки 220 кг. Закладывать уголь во время топки не разрешается.

Монтаж и эксплуатация котлов Stropuva

При монтаже и подключении необходимо придерживаться основных правил, распространяющихся на все твердотопливные агрегаты. В корпусе расположены два отвода для подачи и обратки теплоносителя, и подключения к центральному отоплению дома.

Обязательным является монтаж системы защиты от перегрева. При необходимости устанавливают циркуляционное оборудование.

В обвязке котла обязательно устанавливается обратный клапан, фильтр грубой очистки. Для универсальной и пеллетной модели дополнительно потребуется приобрести и установить воздушный коллектор.

Дымовая труба расположена с тыльной стороны корпуса. Рекомендован монтаж дымохода с помощью утепленных сэндвич-труб.

Очистка от нагара необходима после каждого прогорания топлива. Осуществляется через специальный люк, расположенный внизу котла.

Растопка осуществляется следующим образом:

Открывается заслонка воздуха, и регулятор тяги с помощью троса фиксируется в поднятом положении.
Дрова закладываются послойно. Как правило, крупные поленья располагают по центру топки, мелкие по краям.
Верхний слой заполняется опилками и щепками. Подкидывать дрова пока не перегорело уже заложенное топливо, не получится, по причине внутреннего устройства и принципа работы агрегата. Поэтому сразу необходимо заполнять топку (за исключением первой растопки) полностью.
Причиной отсутствия тяги может быть скопление сажи в дымоотводящем коллекторе, а также недостаточный прогрев дымохода. Поэтому до тех пор, пока дрова разгорятся, рекомендовано оставить заслонку открытым. Это обеспечит хорошую тягу и снизит образование конденсата.

Схемы обвязки котла марки Stropuva

Котлы Stropuva смогли по-настоящему решить проблему автономности твердотопливного оборудования. Конечно, они имеют и свои недостатки, но их выбор является оптимальным решением при отоплении частного дома с отсутствием возможности в газификации.

Преимущества и недостатки

К преимуществам подобных моделей теплогенераторов можно отнести:

Высокий КПД около 87%.
Продолжительное действие на одной закладке и отсутствие излишнего тепла, приводящего к закипанию воды в системе.
Периодичность чистки зольника 3-1 раз в месяц.
Дровяной вариант оборудования является полностью энергонезависимым, его управление осуществляется за счет биметаллической пластины. Универсальные модели требуют мощности электрического тока всего 20 Вт.
Высота трубы дымохода для таких устройств может быть от 4.5 метров.
Оборудование является безопасным, при критических температурах происходит сжатие конструкции, а не взрыв.

Мощность котлов в зависимости от конструкции

На практике аппараты Стропува уверенно служат свыше 10 лет.

Недостатки котла Стропува:

Оговоренная производителем продолжительность горения агрегата на разном виде топлива возможна только при определенных условиях. Сюда входит хорошее утепление дома и правильно собранная система отопления, а это на практике редко встречается.
В топку нельзя подбрасывать дрова в процессе горения – нужно дожидаться пока все не прогорит, в результате всегда наблюдается эффект холодных батарей.
Биметаллический регулятор не дает возможности точно настроить температуру в системе.

Агрегат считается энергонезависимым, но система, к которой он подключен, требует принудительной циркуляции насосом.
