Ремонт газовых колонок "вектор люкс" своими руками: обзор типовых поломок и их способов их устранения

Первые признаки загрязнения

Теплообменник – одна из основных деталей газовой колонки. Он представляет собой набор трубок, расположенных над горелкой, в которых должна течь и равномерно нагреваться жидкость. Первый признак того, что на стенках трубок скопилась накипь, – слабый напор или медленный нагрев воды.

Специалисты и опытные владельцы колонок выделяют еще несколько характерных признаков, указывающие на то, что водный нагреватель нуждается в срочной чистке:

Прибор самопроизвольно выключается во время работы или вовсе перестает включаться. Если проблемы с бесперебойной подачей газа и воды исключены, то причиной таких отключений может быть скопление гари на зажигательном элементе.
Устройство перегревается и активируется тепловой датчик, отключающий прибор. Частое срабатывание защиты свидетельствует о наличии неисправности. Для нормализации работы рекомендуется прочистить трубы от накипи, наличие которой препятствует нормальному охлаждению системы.

С признаками, которые свидетельствуют о наличии загрязнений в газовом приборе, разобрались. Дальше в статье речь пойдет о том, как почистить газовую колонку в домашних условиях, чтобы восстановить ее функциональность.

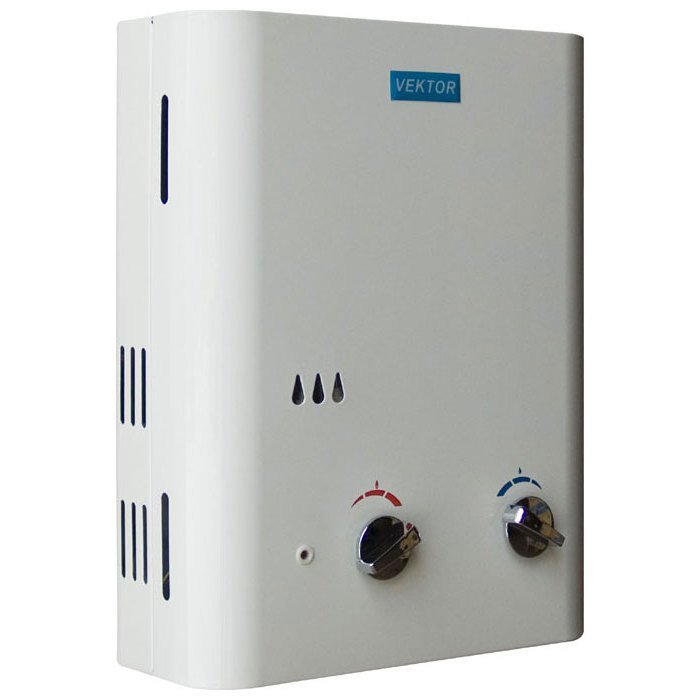

Обзор моделей

У каждого производителя техники есть самые удачные модели. Если говорить о марке Vektor, можно отметить несколько вариантов:

Vektor JSD 20

Ещё несколько лет назад этот газовый нагреватель завоевал признательность пользователей. Неудивительно, ведь цена оборудования еле дотягивала до 4000 рублей. Также, нельзя не заметить компактные размеры прибора. Из оснащения выделим автоматический розжиг и цифровой дисплей, которые значительно упрощают использование техники. Ещё один плюс для ценителей прекрасного — модель выпускается в трёх стильных цветах: белом, золотом и серебристом.

Характеристики:

Тип – проточный.
Размеры – 34х60х18см.
Нагрев – газовый.
Мощность – 20кВт.
Производительность – 10л/мин.
Защита – контроль газа.
Особенности: термометр, автоподжиг, индикатор включения, цифровой дисплей.

Vektor Lux Eco JSD 20-1

Компания сделала шаг вперёд и выпустила новую модель – люкс эко. Колонка оснащена теми же функциями, что и другие, но уже имеет усиленную безопасность. Также, усовершенствовано управление, которое позволяет выбирать и регулировать режимы температуры. Что касается дизайна – нагреватель имеет оригинальное зеркальное покрытие и один из рисунков на выбор. В комплекте находится сам нагреватель, кран, душ, крепёжные элементы и инструкция.

Характеристики:

Тип – проточный.
Размеры – 64х35х20см.
Нагрев – газовый.
Мощность – 20кВт.
Производительность – 10л/мин.
Защита – контроль газа.
Особенности: режим «Зима/Лето», автоподжиг, цифровой дисплей.

Vektor JSD 11-N

Водонагреватель отличается качественным медным теплообменником — это позволит продлить «жизнь» прибора. Бездымоходная колонка имеет горелку из нержавеющей стали. Все детали техники высокого качества. В сочетании с высокой производительностью и невысокой ценой нагреватель по праву считается одним из популярных среди модельного ряда. Также оборудование оснащено многоуровневой защитой, для предотвращения неполадок и утечки газа. В отличие от предыдущих «собратьев», JSD 11-N работает на сжиженном газе.

Характеристики:

Тип – проточный.
Размеры – 37х27х14см.
Нагрев – газовый.
Мощность – 11кВт.
Производительность – 5л/мин.
Защита – контроль газа.
Особенности: автоподжиг.

Неисправности и методы их устранения

Как и любая другая техника, газовая колонка Vektor может со временем перестать функционировать. Такую ситуацию может спровоцировать ряд причин.

Например, если устройство не начинает работу, но искра при этом присутствует. При этом могут наблюдаться следующие признаки:

Отсутствует подача газа. Для ее возобновления нужно открыть вентиль.
Вода льется в систему со слабым напором. Для ликвидации проблемы можно установить нанос, который сделает водное давление больше.
Вода в системе имеет хороший напор, но при выходе его теряет. Вероятнее всего, в теплообменнике образовалась накипь. Для устранения причины потребуется разобрать деталь и почистить ее.

Если техника не включается и нет искры, то для устранения неполадки в первую очередь стоит провести осмотр реле и определить установленный в нем режим. Если он минимален, то требуется переключение на максимум. Второй причиной может быть необходимость замены батареек.

Аппарат зажигается и тухнет через некоторое время работы. Причины ситуации:

Плохая тяга, увеличить которую можно путем чистки дымохода.
Капает газоотводящая труба на месте соединения. В таком случае требуется срочно восстановить ее герметичность.
Срабатывание датчика, который контролирует температуру. В этом случае стоит понизить температуру.

Если при максимальной газовой подаче температура воды не нагревается до нужного уровня, проблема может быть вызвана следующими причинами:

Засорением теплообменника. Соответственно, элемент нужно срочно промыть.
Слабым газовым давлением, нормализовать которое в состоянии только газовая служба.
Засорением или повреждением мембраны. Для устранения неполадки стоит отремонтировать водогазовый узел или провести замену мембраны.
Резкой сменой цвета пламени с синего на желтый. Нужно проверить накопление пыли и сажи внутри горелки. Если она присутствует, то деталь стоит прочистить.

Если газовая колонка гудит и вибрирует во время работы, то это может быть:

неисправностью теплообменника, который нуждается в срочном ремонте;
слишком высокое давление газа – при его понижении проблема самоустранится.

Если колонка не горит, гаснет, то причин может быть несколько. В этом случае техника может искрить или искра вовсе может отсутствовать. Причина может скрываться в большом давлении воды, которое стоит уменьшить. Также в устройстве могут быть сломаны детали, которые срочно стоит заменить.

Возможных причин, которые могут вывести из строя газовую колонку Vektor, множество. Некоторые поломки кроются внутри аппарата, другие становятся следствием сбоев в поступлении воды или газа, а третьи – в неправильном использовании устройства. Как и любая другая техника бытового использования, газовая колонка нуждается в правильной и грамотной установке, настройке и бережном отношении.

Подробный обзор газовой колонки Vektor — в видео ниже.

Источник

Обслуживание устройства

Для четкой и безотказной работы газовой колонки необходимо своевременно проводить определенные действия. К ним относится визуальный осмотр, техническое обслуживание.

Дабы избежать возникновения пожароопасных ситуаций следите за состоянием запальной группы и основной горелки, своевременно прочищайте их от накопившегося нагара, следите за тем, чтобы просветы в теплообменнике не засорялись сажей.

Сам корпус необходимо очищать от пыли, используя мыльный раствор. Категорически запрещается класть что- либо на устройство, или завешивать его.

Техническое обслуживание необходимо проводить один раз в году, оно включает в себя:

Очистку горелки.
Прочистку или замену фильтров, водяного и газового.
Очистку теплообменника.
Также нуждаются в замене и прокладки.
Выполнение смазки всех подвижных элементов.
Проверка исправности контроллера тяги и водяного датчика.

Перед каждым включением нужно проверить:

В помещении не должно быть запаха газа, если произошла утечка, немедленно откройте окно для проветривания, и вызовите службу газа.
Исправность дымоходной системы.

Модельный ряд газовых колонок Вектор

Говоря о газовых колонках Вектор, можно отметить следующие модели.

JSD Эта модель стала популярна еще несколько лет назад. В первую очередь, большой спрос обусловлен невысокой ценой для подобных устройств, которая установлена в пределах 4 000 рублей. Также стоит отметить удобные небольшие размеры. Такой газовый водонагреватель можно использовать даже в маленьком помещении. Оснащение цифровым дисплеем значительно упростило процедуру использования, как и автоматический розжиг. Газовая колонка Vektor JSD 20 выпускается в нескольких цветовых вариантах: белом, золотом и серебряном.
JSD 11-N — отличное решение для небольших помещений. Это идеальный вариант для установки и применения на кухне или маленькой ванной. Имеется автоматический датчик угасания пламени и защита от перегрева теплообменника.
На сегодняшний день компания решила продвинуться дальше и разработала новую модель газовой колонки под названием Lux Eco. Данный вариант снабжен такими же функциями, как и предыдущие модели, а также имеет усовершенствованную систему безопасности, благодаря которой уменьшается риск перегрева устройства. Камера сгорания в этом устройстве с водяным охлаждением. Система управления водонагревателя Вектор Люкс позволяет самостоятельно регулировать и выставлять нужный температурный режим, имеется цифровой дисплей. Данные модели разработаны с учетом возможных перепадов давления в водопроводной магистрали. Внешний корпус имеет красивую внешнюю зеркальную поверхность с разным рисунком, это выглядит очень аккуратно и стильно. Водонагреватель такой модели имеет стандартную комплектацию: само устройство газовой колонки, гибкая подводка, крепежные элементы, кран, душевая лейка, инструкция.

В бюджетной ценовой категории газовые колонки Вектор — это оптимальный вариант проточных водонагревателей. Они просты в эксплуатации, имеют хорошую систему безопасности и стильный дизайн. Поскольку для производства используются не самые качественные китайские комплектующие (что позволяет существенно снизить цену на данное оборудование), срок службы без ремонта не очень долгий. В любом случае, комплектующие для восстановления работоспособности газовой колонки будет найти не сложно.

Свежие новости о гаджетах и технологиях в нашем Телеграм канале.

Подписывайтесь!

Недостатки водонагревателей «Вектор»

Не думайте, что за скромные деньги вы приобретёте новомодное оборудование, которое прослужит десятки лет – это не так. Нужно понимать, что бюджетные варианты не рассчитаны на долгосрочное использование и не могут предложить инновационные технологии, которые присутствуют в дорогих аналогах. Случается, что уже через сезон использования технике требуется ремонт и замена деталей.

Ещё один недостаток – выгорание теплообменника. Хоть он и сделан из меди, её слой достаточной тонкий. Поэтому со временем теплообменник уже не может противостоять высокой температуре и оборудование ломается.

Даже эти недостатки не останавливают покупателей и нагреватели активно распродаются. Кто-то считает, что они значительно лучше и качественней моделей из более дорогого сегмента. В любом случае, нельзя точно сказать о качестве, не протестировав водонагреватель самостоятельно.

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Если загорание горелки происходит, нужно повернуть рычаг регулировки водяного напора (расположена справа) вправо, это даст возможность включить устройство Vektor JSD 20, когда понизилось давление жидкости в системе.

Основные составляющие элементы газовой колонки и принцип ее работы

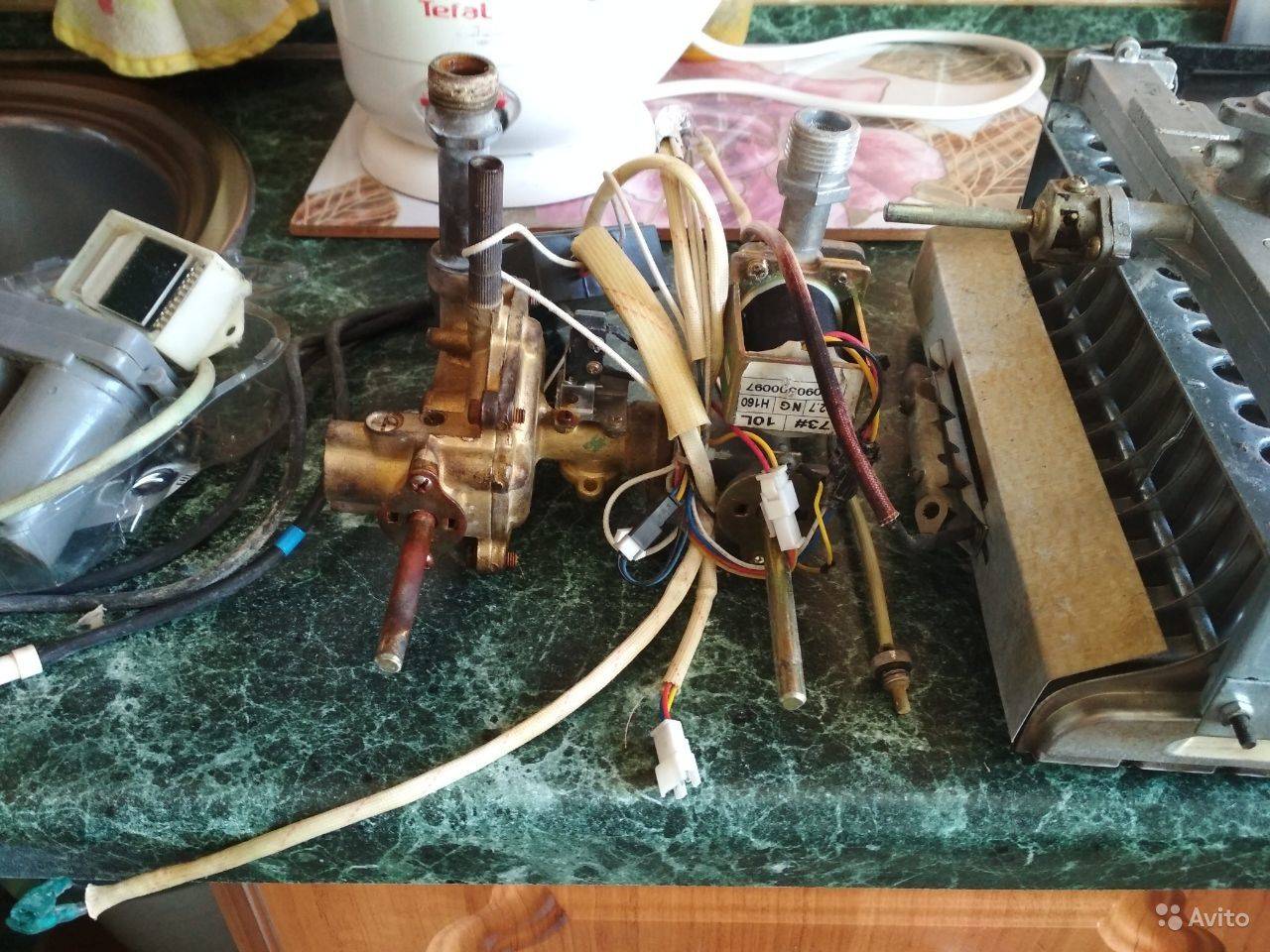

Все водонагреватели модельного ряда имеют схожую конструкцию.

Основным элементом и «сердцем» технического устройства является медный теплообменник — он состоит из множества полых трубок. Туда поступает холодная вода. Газовые пары, появляющиеся за счет работы горелки, способствуют нагреванию холодной воды внутри труб.
Вне зависимости от модели, газовая колонка Вектор оснащена электророзжигом, что упрощает работу с устройством, и делает его более безопасным, поскольку отсутствует запальник, который имеет постоянно горящее пламя, пусть и слабое.
После открытия крана, свою работу начинает водогазовый узел. Он состоит из трех частей: сам газовый узел (выполнен из силумина), переходник от газового к водяному узлу (из комбинированного сплава) и водяной узел (из латуни). Газовый клапан начинает свою работу только в том случае, когда имеется необходимый водяной напор. Регулятор отвечает за своевременную подачу газа и контролирует его количество, чтобы не произошло утечки.
Газовая горелка, выполненная из штампованных листов, сначала сжигает воздушную смесь, а затем способствует ее подаче в специальную камеру сгорания.
Из этой камеры все побочные продукты должны удаляться через газоотвод. Он выполнен из тонкой стали. В газоотводе установлен датчик, отключающий колонку при отсутствии нормальной тяги. Термореле нагревается под воздействием горячего воздуха и размыкается, что способствует прекращению работы горелки. Это еще одна мера безопасности, предусмотренная в газовой колонке.
Для защиты от перегрева предусмотрен термодатчик, который установлен как раз в том месте теплообменника, где фиксируется пиковая температура воды – самое удачное расположение. Как только температура воды достигает восьмидесяти градусов, он отключает подачу газа. Другими словами, горелка перестает работать.
Предохранитель регулирует давление. Также здесь можно слить воду из колонки.

Газовая колонка от производителя Вектор является универсальным приспособлением для осуществления самых простых задач. Для ее работы можно использовать как природное сырье, так и сжиженный газ. Для розжига необходимо давление всего лишь в 0,2 атмосферы.

1 — облицовка; 2 — каркас; 3 — узел водогазовый; 4 — ручка регулятора водяного; 5- ручка регулятора газового; 6- электромагнитный клапан; 7- горелка с коллектором; 8- теплообменник; 9- датчик перегрева воды; 10- датчик по тяге; 11- газоотводящее устройство (ГОУ); 12- электрод электронного розжига горелки; 13- электрод контроля пламени ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной патрубок водяного блока (подвод воды) с фильтром; 20- входной патрубок газового блока (подвод газа) с фильтром; 21- отвод воды; 22- клапан предохранительный, 23- датчик температуры горячей воды

Инструкция по подключению и эксплуатации газовых колонок Vektor

Аппарат допускается к монтажу на кухнях или других нежилых отапливаемых помещениz[. Объем помещения не менее 8 метров куб. Работающий аппарат сжигает кислород, поэтому окно должно быть открывающимся, так как будет необходим приток воздуха. Для аппарата необходим дымоход.

Установка прибора допускается c разрешением местной газовой службы. Монтаж организуется специалистами службы.

Установка навесных агрегатов допускается только на несгораемых стенах, необходима специальная изоляция в виде оцинкованного листа.

Подключение воды к газовой колонке рекомендуется через фильтр. Подключение выполняется гибкими трубками диаметром 13 мм и длиной не более 1,5 м. При первом включении аппарата нежелательно попадание грязи, поэтому воду из водопроводной сети желательно предварительно слить.

Включение прибора

Как осуществляется регулировка температуры

Для того, чтобы получить большой напор горячей воды, нужно правую рукоятку выкрутить максимально вправо, а левой рукояткой, которая регулирует подачу газа, подстроить нужную температуру.

Однако, если из вашего крана течет жесткая вода, не рекомендуется задавать сильно высокую температуру нагрева, она должна быть такой, чтобы на смесителе не требовалось разбавлять ее. Диапазон нагрева 45-55 градусов.

В противном случае это приведет к неисправности устройства и образованию на стенках теплообменника налета, который будет препятствовать нормальному нагреву и протоку жидкости. Чистку теплообменника, если у вас в водопроводе жесткая вода, необходимо проводить каждые 6 месяцев.

Отключение аппарата

Рекомендуется отключать прибор на ночь и если вы не планируете пользоваться им длительный промежуток времени.

Сделайте это следующим образом:

Закрыть кран горячей воды.
Перекрыть запорный газовый вентиль.
Перекрыть подачу воды к газовому устройству.

Рекомендации по отключению, если в водопроводе жесткая вода:

Открыть на смесителе горячую воду.
Повернуть рычаг регулировки газа вправо до упора (находится слева).
Подождать, пока начнет течь холодная вода.
Перекрыть подачу газа и воды к устройству.

Запуск прибора и регулировка температуры

Чтобы правильно настроить горячую воду в устройстве, необходимо:

Открыть полностью смеситель для подачи горячей воды;
С помощью переключателя воды выбрать необходимое значение температуры;
Закрыть кран.

Согласно советам профессионалов:

Подождать момента, когда в магистрали понизиться давление, но колонка еще будет работать;
Вывернуть ручку водного тумблера до максимума;
Регулятор газа перевести на минимальное значение, пока температура не станет такой, как вам необходимо.

Для окончательной подготовки стоит настроить подачу газа. Для этого необходимо посмотреть в технический паспорт и узнать минимум по значению для этой марки.

Тумблер разворачивают на минимальное значение.

Включают кран подачи газа. У » и «Аристон» делают это после присоединения к сети. Газовую колонку «Оазис», «Юнкерс» и «Бош» подключают, когда будут установлены элементы питания- батарейки.

Включают горячий вентиль и устройство начинает работать.

Как настроить температуру воды

Включают смеситель и проверяют температуру нагрева воды. Она обязана быть на двадцать пять градусов больше изначальной. Стоит отметить, что вода в газовом котле нагревается постепенно. Настройка газовой колонки производится при помощи газового рычага.

Профессионалы не советуют нагревать воду более пятидесяти пяти градусов. Это плохо влияет на устройство, так как образуется накипь.

Проблемы с давлением

Настройка газовой колонки требует определенного времени. Соответственно, результат будет виден позднее. После каждого этапа стоит выливать воду и давать ей нагреться снова с той целью, чтобы значения были верными. Препятствовать нормальной работе может пониженное давление в устройстве.

Если имеются проблемы с давлением, стоит выполнить следующие манипуляции:

Убрать кожух с прибора;
Расслабить запорный болт, используют манометр для проверки;
Удалить пломбу с регулировочного винта;
Включить котел;
Поставить значения по максимуму, выкрутить краны подачи горячей воды;
Произвести настройку нужного давления.

Газовую колонку Bosch, а именно ее давление в форсунках регулируют следующим способом:

Убирают кожух;
Присоединяют манометр;
Расслабляют запорный винт;
Присоединяют манометр для проверки давления в форсунках к патрубку.

Далее, газовую колонку Бош с максимальной тепловой мощностью регулируют:

Убирают пломбу с винта;
Включают прибор;
Включают краны с горячей водой;
Регулировочным винтом настраивают давление в форсунках;
Поставить пломбу на место.

Есть марки, где имеется специальный режим «Зима-лето» с корректировкой температуры. На эту ручку сделали внизу. Регулировка газовой колонки Оазис расположена на передней панели. Особенность режима в том, что в зимнее время мощность выше, чем в летнее. Сила нагревания жидкости в колонке напрямую связана с температурой входного потока. В зимнее время регулятор ставят на «максимум», нагревание будет самым высоким. В летнее время температура входного потока больше и ставят на минимальное положение. Благодаря этому экономятся ресурсы.

Убрать плохой напор легко при проверке.

Для этого необходимо выполнить следующие манипуляции, если прибор уже был в использовании:

Уделить внимание резиновой мембране. Работоспособность этой детали напрямую связана с давлением в магистрали

В момент нарушения целостности мембраны, а именно когда она израбатывается, газ не поступает и горелка не включается

Проблема решается заменой детали

Уделить внимание сетчатому фильтру. Он находится на входе в водяной блок

Напор воды становится ниже за счёт засорения детали мусором

Проблема решается прочисткой

Напор воды становится ниже за счёт засорения детали мусором. Проблема решается прочисткой

В момент нарушения целостности мембраны, а именно когда она израбатывается, газ не поступает и горелка не включается. Проблема решается заменой детали

Уделить внимание сетчатому фильтру. Он находится на входе в водяной блок. Напор воды становится ниже за счёт засорения детали мусором

Напор воды становится ниже за счёт засорения детали мусором

Проблема решается прочисткой

Напор воды становится ниже за счёт засорения детали мусором. Проблема решается прочисткой.

Как устроена газовая колонка

«Сердцем» водонагревателя называют теплообменник. Его составляющие – полые медные трубки. В теплообменник поступает холодная вода, после чего нагревается за счёт горелки.
Независимо от модели и стоимости, все колонки производителя «Вектор» оборудованы функцией электророзжига. Это добавляет надёжности системе безопасности, по причине отсутствия запальника с постоянно горящим пламенем.
После того, как кран был открыт, в ход идёт водогазовый узел. Устройство состоит из трёх частей: водяного и газового узлов и переходника между ними. Клапан работает только после появления достаточного напора воды. Регулятор отвечает за контроль и подачу газа.
Ещё одна часть водонагревателя – горелка. Сначала горелка сжигает смесь воздуха, а затем направляет её в следующий элемент — камеру сгорания.
Из камеры сгорания все лишние продукты выводятся через стальной газоотвод. Внутри него находится датчик, который отключает технику, если отсутствует достаточная тяга. Под влиянием температуры термореле нагревается и размыкается, после чего горелка прекращается работу.
Чтобы защитить устройство от перегрева, в теплообменнике предусмотрен датчик, который расположен в том месте, где измеряется максимальная температура воды. После того, как вода нагревается до 80 градусов, подача газа прекращается.
Последний элемент – предохранитель, который отвечает за регулировку давления.

Как пользоваться

Эта газовая колонка автоматическая, пользоваться ей просто. Но все равно нужно изучить инструкцию по применению. Прежде всего, необходимо ее правильно установить. Подключаются такие водонагреватели не только к системе водопровода, но и к газовым трубам. Этим должен заниматься специалист. Дополнительно придется приобрести дымоходную трубу, фитинги, крепежные элементы.

После монтажа прибора и подключения ко всем коммуникациям специалист сделает предварительную настройку прибора и проверит его работу. Инструкция по эксплуатации рекомендует сначала пропустить воду через трубы колонки, удалив из них воздух. Потом кран закрыть и вставить батарейки. Теперь после включения крана с водой произойдет автоматический поджиг горелки. Останется только выставить нужную температуру. Рекомендуется выбирать не более 550, особенно если повышена жесткость воды.

В процессе эксплуатации этого водонагревателя могут возникнуть разные неисправности. Чаще всего пользователи обращаются в сервисный центр по повод у нескольких проблем.

Водонагреватель «Вектор» не включается или загорается и сразу тухнет. Может быть несколько причин этой проблемы. Самая распространенная – сели батарейки. С этим можно справиться самостоятельно. Но если есть искра, а колонка «Вектор» не зажигается, нужно проверить тягу. Возможно, засорился дымоход или нарушилась герметизация стыка воздуховода.

Вода плохо нагревается. Такое чаще всего случается из-за накопления накипи или засорения трубок теплообменника. Но возможно, придется еще раз изучить, как настроить газовую колонку и отрегулировать мощность.

Плохой напор воды из колонки при нормальной в водопроводе может быть из-за засорения теплообменника или водяного фильтра.

Колонка сильно гудит при работе. Причиной этого может стать неисправность теплообменника или сильно высокий напор газа.

Вопрос, как разобрать и починить водонагреватель, лучше предоставить специалистам. Но некоторые проблемы в работе можно решить самостоятельно. Например, при засорении фильтра или трубок теплообменника их можно снять и промыть под водой. «Вектор» — это такой водонагреватель, для которого легко купить детали. Но при регулярном очищении от накипи и правильной эксплуатации прибор прослужит долго без ремонта.
