Замена старой проводки и монтаж новой проводки в квартире

Организация демонтажа старой системы

Непосредственно замена электропроводки в квартире начинается с демонтажа старой системы. Если с открытой проводкой проблем в этом плане не возникает, то со скрытой придется повозиться. В любом случае работать нужно в специальных перчатках и использовать инструменты с изолированием.

Очень важно правильно подойти к этому этапу работ:

Квартиру или дом нужно надежно обесточить. Следует вывернуть пробки (или отключить автомат). Если распределительный щиток находится вне жилья, необходимо следить за доступом к нему посторонних лиц или хотя бы повесить соответствующее предупредительное объявление.
Проверить на работоспособность заземление или организовать его.
Все видимые провода, все точки подключения проверить на отсутствие напряжение. Работать с ними можно только после того, как появится уверенность в безопасности.
При демонтаже нужно снять все выключатели, люстры, лампы, розетки.
Если старую скрытую проводку решено демонтировать, то чтобы не делать двойную работу, можно воспользоваться специальным прибором для ее обнаружения. Все ее каналы придется вскрывать.
Специальные трубы, если в них лежали провода, вторично лучше не использовать.
В варианте, при котором планируется использование имеющихся каналов, их нужно тщательно прочистить.

https://youtube.com/watch?v=PGC7DZEatx8

Сделать проводку своими руками или обратиться к профессионалам

Исправно работающую электрическую сеть могут вам предоставить только грамотные специалисты. Мастер осмотрит неисправный элемент, распределительную коробку, щиток специальными инструментами в виде: мультиметра или индикатора.

При визите, он привезет стремянку, если это будет необходимо, поэтому вам не стоит беспокоиться и делать самостоятельные нагромождения из табуреток.

После диагностики он озвучит проблему и стоимость

Обратите внимание на факторы, которые отвечают за окончательную стоимость электромонтажных работ

К ним относятся:

квартирная площадь;
количество осветительных приборов вместе с розетками и выключателями;
дополнительные системы с проходными выключателями, умным домом, теплым электрическим полом и пр.;
выбранные материалы и способы устройства кабелей;
состояние электрических щитков в квартирах, их замена.

Хороший специалист возьмет на себя покупку материалов с расходниками. Он предложит список с ГОСТом и хорошими марками производителей. Цены на качественные материалы конечно дорогие, но все быстро окупится.

При решении самостоятельно попробовать устроить замену старой проводки, рекомендуем не соединять медные с алюминиевыми кабелями. Потому что у металлов разные химические свойства с процессами окисления, могут потеряться контакты.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
коридор. Здесь хватит двойной розетки
ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Материалы и инструменты

Для замены электропроводки в квартире своими руками понадобится:

Перфоратор с набором сверл по бетону, буром по бетону 16-20 мм, корончатым сверлом 90-100 мм, долотом 25-30 мм;
Паяльник, не менее 40 Вт;
Болгарка с кругом по камню;
Пассатижи, бокорезы, отвертки;
Фазоуказатель;
Тестер;
Уровень и шнур;
Фонарик;
Монтажный нож;
Шпатель.

Самый точный способ определения необходимого количества проводов – промерить расстояние от щитка до точки подключения, учитывая все углы, выступы и ниши.

Важно: все повороты проводки выполняют только под прямым углом. Полученные значения суммируют, прибавляют еще 15 %.
. Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2

Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения

Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2. Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения.

Кроме проводов понадобятся клеммники, не менее 3 секций по 10 контактов. Лучше избегать приобретения клеммников в полиэтиленовом корпусе. В отверстия должны проходить два провода сечением 2,5 мм2.

Выбор типа крепления провода – дело личных предпочтений, но бытует мнение, что зажимные пластины удобнее и надежнее, чем винты.

Главное требование к подрозетникам – наличие внешних выступов, улучшающих сцепление с алебастром. Для внутриквартирных сетей рекомендуются отечественные кабели ВВГ, ВВГнГ, ПУНП.

Необходимо еще приобрести вводный щит, где разместятся 4 клеммника, 4 автомата и все концы проводов, гофры для кабеля, матерчатую изоленту и электропроводящую смазку.

Гофр предпочтительнее металлический, так его можно дополнительно заземлить и получить более надежную защиту проводки. Кроме этого в случае аварий металл не воспламенится и не будет выделять токсичных веществ.

Времянка представляет собой двойную или тройную розетку, закрепленную на дощечке. Посредством куска кабеля 4 мм2 через автомат на 16 А ее следует прикрепить непосредственно к квартирной дозе. Для временного соединения допускается скрутка.

Монтаж новой проводки

Сразу стоит отметить, что замена электропроводки в частном доме должна осуществляться инструментами с изолированными рукоятями. А сам мастер обязательно должен надеть резиновые перчатки.

Обычно замена старой электропроводки в доме начинается с замены щитка и его установки на новом месте (если, конечно, старое не устраивает). В частных домах, как правило, не существует специальной ниши для щитка, поэтому его проще всего сделать навесным и прикрепить на дюбеля.

Для щитка подбирается такое место, к которому всегда будет свободный доступ. Кроме того, владелец частного дома должен провести кабель типа ВВГнг 5*6 от старого места расположения щитка к новому и подсоединить его.

На следующем этапе замены электропроводки необходимо совершить такие действия:

подготовить стены и нанести разметку при помощи карандаша и уровня;
по разметке болгаркой внутри стены делаются штробы. Для штробления на значительной высоте стоит воспользоваться козлами или стремянкой. Техника исполнения в данном случае такова: вначале болгаркой обозначают края штроб, после чего выдалбливают всё остальное долотом;
далее следуют работы по замене кабелей в штробах. Для этого их разрезают на отрезки необходимой длины. На нужных местах кабели будущей электропроводки следует зафиксировать алебастром или специальными хомутиками;
потом монтируются подрозетники и распределительные коробки. И здесь нужно принять решение, каким способом будут монтироваться провода непосредственно в них. Самым надёжным способом считается сварка, однако владельцы частных домов порой пренебрегают им – из-за дороговизны сварочных аппаратов и отсутствия навыков обращения с ними. Впрочем, есть простой выход, пользующийся успехом в среде домашних мастеров — использование при замене специальных клеммников;
в последнюю очередь монтируются розетки и выключатели, подсоединяется защитная автоматика в щитке-распределителе. После этого монтажные процедуры по замене электропроводки в частном доме можно считать законченными.

Замена устаревшей или ветхой электропроводки в деревянном доме проводится примерно по тому же алгоритму

Но здесь особое внимание нужно уделить пожаробезопасности. Поэтому специалисты советуют делать в частном доме из дерева открытую прокладку кабеля

Однако она может быть внутренней, если в дальнейшем планируется серьёзная отделка и обшивка стен. Внутреннюю электропроводку в частных деревянных помещениях обязательно размещают внутри труб или металлических рукавов.

Это позволяет не только защититься от рисков возникновения пожара, но и от повреждений при высверливании отверстий.

Освещение. Как понять, что пора всё менять?

Необходимо обратить внимание на осветительные приборы: старые люстры, бра, светильники. Слабое место старых осветительных приборов — это патроны! Со временем, пластик патронов высыхает и лопается, контакты перегреваются и окисляются, отсюда и все вытекающие из этого проблемы. Часто лампочки из-за таких патронов взрываются, или оставляют цоколь внутри патрона

Замена патронов в старых люстрах — удовольствие недешевое, так как это очень кропотливая работа и требует достаточно много времени. Намного проще и дешевле купить новый осветительный прибор

Часто лампочки из-за таких патронов взрываются, или оставляют цоколь внутри патрона. Замена патронов в старых люстрах — удовольствие недешевое, так как это очень кропотливая работа и требует достаточно много времени. Намного проще и дешевле купить новый осветительный прибор.

Патрон

Будьте аккуратны с электрическим током! Нету средств на полную замену проводки? — Делайте это хотя бы частично! Любое улучшение в проводке, это дополнительная страховка вашей безопасности, которая на порядок снижает вероятность возникновения любых проблем с проводкой, и позволит значительно сократить расходы на электроэнергию.

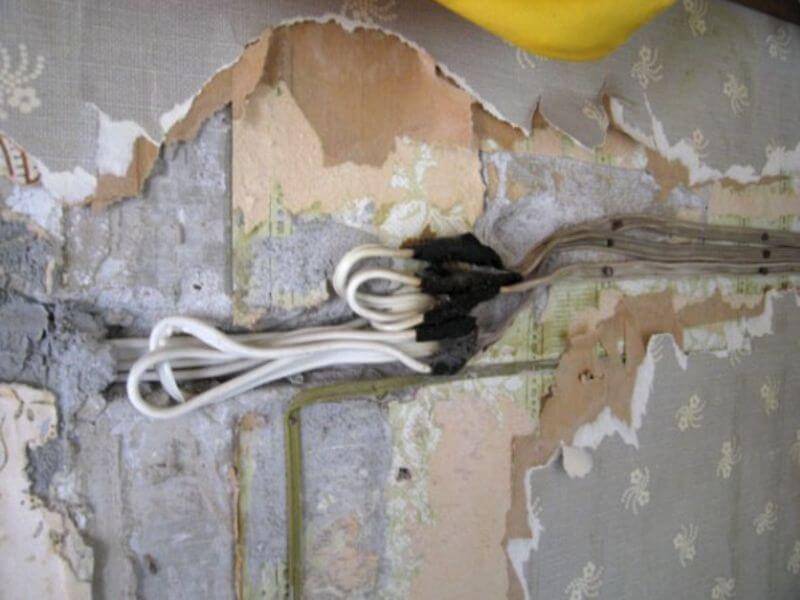

Старая довоенная проводка в аварийном доме на Старом Арбате.
Эксклюзивное фото от нашего электрика

Причины замены электропроводки

Повышенное потребление электроэнергии, является одной из причин, по которой планируется и производится обновление электропроводки, или, как говорят в народе – замена электрики.

Мастер устанавливает новую проводку

Хотя это не основная причина, и ввиду дороговизны ремонта электропроводки, даже производимого своими руками, пользователи ищут способы оптимального распределения нагрузки на старые провода.

Например, замена электросчетчика на двухтарифный и использование электронагревателей, стиральной машины, мощных кухонных электроприборов ночью позволит снизить расходы на уплату за электроэнергию, и автоматические выключатели не будут выбивать из-за перегрузки.

Разнообразие двухтарифных электросчетчиков

Такие мощные электроприборы как холодильник, бойлер, кондиционер остаются включенными в сеть практически круглосуточно, потребляя электроэнергию. Но, покупая энергосберегающие модели и устанавливая экономичные режимы, можно снизить потребление электроэнергии и нагрузку на сеть.

Замена проводки ради электробезопасности

Но, на чем действительно экономить нельзя – так это на электробезопасности. Изоляция на старых проводах разрушается, что приводит к значительным утечкам электрического тока, что само по себе небезопасно, и к тому же, приводит к лишним расходам электроэнергии.

Небезопасность старой проводки

Утечки тока в устаревшей электропроводке не позволят повысить электробезопасность эксплуатации оборудования. Если пользователь установит своими руками в щитке УЗО или дифференциальные автоматы – они будут выбивать, реагируя на утечки в проводах.

К тому же, обязательным элементом современной проводки является заземляющий защитный провод PE. Естественно, что помимо обновления электропроводки потребуется замена розетки в каждой точке. Розетки должны обладать заземляющим контактом.

Розетка с заземляющим контактом

Еще одной причиной, по которой устаревшая электропроводка должна подлежать замене – это материал проводников. Согласно текущим стандартам ПУЭ, в жилых домах проводка должна выполняться проводниками с медными жилами, в то время как в большинстве случаев в старых домах установлены провода из алюминия.

Цитата из ПУЭ

Зачастую потребность в капитальном ремонте дома или квартиры побуждает владельца заодно делать замену электропроводки своими руками или с помощью мастера. Такое совмещение работ позволит значительно снизить расходы на ремонт.

Начало капитального ремонта

Иногда, острая необходимость в замене электропроводки заставляет владельца затевать капитальный ремонт всего дома. Такая вынужденная мера связана с монтажом скрытой проводки, который невозможно произвести без масштабных ремонтных работ.

Причины замены

Причин может быть несколько. Во-первых, по причине выхода из строя вводного кабеля или же необходимость замены продиктована сроком его службы. Во-вторых, жилье современного человека укомплектовано обширным парком электрических приборов, работа которых создает значительную токовую нагрузку, превышающую расчетную величину мощности, на которую рассчитано сечение действующего вводного кабеля. В-третьих, желание обустроить персональный квартирный распределительный щит. Не секрет, что подъездные щиты, к примеру, в старом панельном доме укомплектованы, в лучшем всего одним автоматическим выключателем, обеспечивающим подачу электропитания и защиту всей квартиры. В то же время не везде еще удалось избавиться от такого тяжелого наследия прошлого, как пробковые предохранители.

Реалии нашего времени предлагают разделять систему квартирного электроснабжения на несколько групп, заведенных на отдельные автоматы, а также необходимость подключения современных средств защиты от импульсных перенапряжений, УЗО, дифференциальных автоматов, гарантирующих безаварийную работу домашних электроприборов и электропожаробезопасность жилья.

Прежде чем производить установку и подключение квартирного щита, оснащенного в соответствии с последними требованиями, целесообразно поменять вводной кабель на новый и большего сечения. Помимо этого нужно правильно выбрать сечение токонесущих жил, соответствующих планируемой суммарной нагрузке потребителей. Далее мы подробно поговорим о том, как заменить вводной кабель в квартире и частном доме.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Разводка электропроводки в частном доме своими руками

Если вы решились на ремонт в квартире и хотите полностью заменить существующую проводку, то следует продумать каждую деталь.

Специальная проводка при подвесном потолке. Так, например, если в рамках ремонта планируется обустройство подвесного потолка, то необходимо заранее продумать всю схему расположения осветительных приборов и систему управления ними. Дело в том, что подвесной потолок – это возможность сделать точечное современное освещение, но не нужно забывать, что оно требует и специальной разводки.

Не заменяйте проводку «кусками». Если в старой квартире в панельном доме нужно поменять электропроводку, но вы решились делать ремонт только в одной комнате, то не стоит соблазняться на экономию в виде замены проводки лишь в одном помещении. Лишние соединения на проводке – весьма нежелательны и именно в таких местах незапланированных ранее соединений часто происходят поломки. Даже если вы все же решили заменять проводку частично, то все места соединений следует вывести в отдельные защищенные боксы. Ни в коем случае нельзя места соединений просто спрятать под обоями и слоем штукатурки, иначе в случае чего придется полностью расковыривать стену.

Не экономьте на проводке. Алюминиевая проводка дешевле, однако, приводит к ряду совсем ненужных вам проблем. Во-первых, служит она меньше, чем медная. Во-вторых, алюминиевые соединения выходят из строя в множестве ситуаций, просто из-за перегиба. Иногда менять часть проводки приходится просто при замене розетки. Если не хотите лишних проблем, то не экономьте на проводке.

Как производится разводка в квартире: основные правила производства работ

Для того чтобы подобная задача была выполнена качественно, следует составить примерную схему проводки в квартире с указанием размещения электроточек, бытовых приборов и их потребляемой мощности, линий их подключения. Именно при производстве подобной работы нагрузка распределяется равномерно по группам, каждая из которых будет защищена своим отдельным автоматическим выключателем. В отдельные линии следует выделить такие бытовые электроприборы как стиральная и посудомоечная машина. Подобные устройства требуют дополнительной установки УЗО или автоматического выключателя дифференциального тока.

Современные пластиковые щитки смотрятся довольно эстетично, легко вписываясь в любой интерьер

Способы соединения проводов в распределительных коробках

Коммутация проводки электрики в квартире может быть выполнена тремя основными способами:

Обычная скрутка – достаточно простой, но не всегда удобный метод, производство которого может привести к нагреву соединения при слабой протяжке.
Паянная скрутка – метод довольно трудозатратен и занимает очень много времени, однако контакт получается плотным и защищённым от нагрева.
Применение клеммников. Раньше для этих целей использовались винтовые зажимы, требующие для монтажа дополнительного времени. Сегодня всё чаще встречаются контакторы WAGO, которые позволяют выполнить электромонтажные работы максимально быстро.

Вот так выглядят самозажимные клеммники WAGO

Статья по теме:

Типы разводки кабеля по квартире и от чего зависит выбор

Проводка электричества в квартире может быть скрытой или открытой (наружной). Какой способ использовать решает каждый самостоятельно, однако необходимо отметить, что скрытая электропроводка надёжнее. Такая применима в строениях из бетона, кирпича или пенобетона. Что касается бревенчатых домов или панельных сооружений, не предусматривающих штробления стен, то в них чаще используется открытая прокладка проводов. Стоит отметить, что в этом случае обязательным является использование кабель-канала, который помимо эстетической функции несёт и практическую: не даёт проводу разгореться в случае перегрузки или короткого замыкания.

Составление схемы разводки электрики в квартире

Определившись с тем, где и какое оборудование будет расположено, необходимо разбить все розетки на отдельные группы, которые будут питаться от отдельных линий. К примеру:

Розеточная группа кухни.
Розетка на кухне, подключаемая через отдельное УЗО.
Гостиная и прихожая.
Спальня и санузел.

Но отдельном листе обозначаются линии освещения. Здесь можно разделить группы на каждую комнату, однако это приведёт к увеличению количества автоматов в распределительном щите. Можно сделать отдельными кухню/спальню, санузел/гостиную и прихожую.

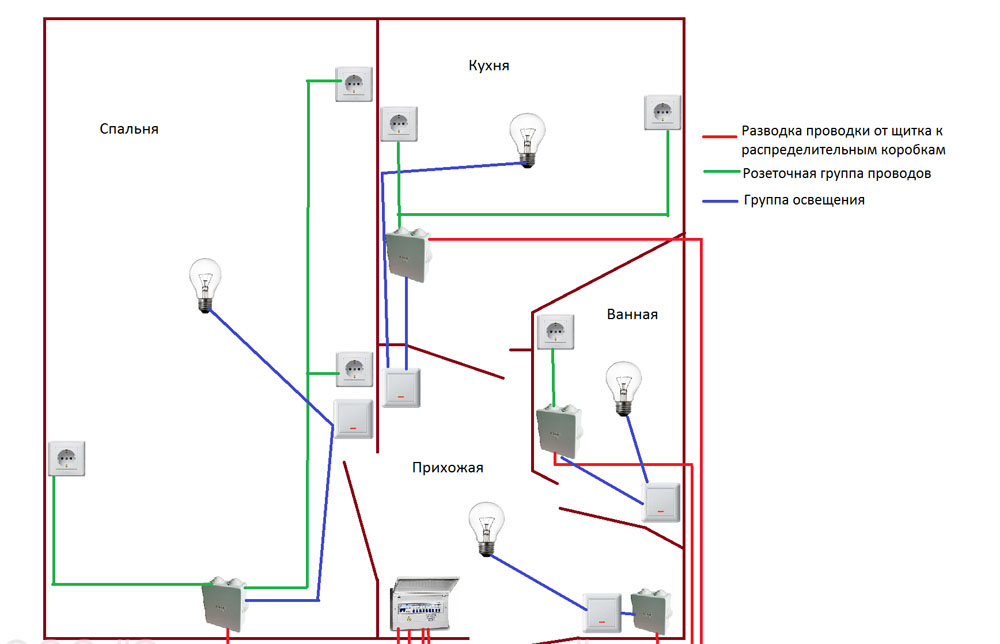

Примерный набросок схемы расположения точек электропитания в квартире

Принципиальные схемы электропроводки в квартире: примеры готовых решений

Если домашнему мастеру довольно сложно понять, как именно составляются схемы прокладки кабелей в квартире, предлагаем ознакомиться с готовыми решениями. Возможно, на их примере будет проще разобраться с этим вопросом. Примерные схемы разводки электропроводки в квартире:

Порядок проведения работ

Теперь рассмотрим, как можно самому поменять проводку во всей квартире.

Как известно, во время замены проводки электропитание должно быть отключенным. Однако создание штроб требует электрических приборов. Для их работы надо сделать ремонтную времянку.

Ее делают из деревянной дощечки, на которую монтируют двойную розетку и автоматический выключатель на 16 ампер. К ним подключают кабель с сечением, которое равно четырем квадратным миллиметрам.

Далее выкручивают пробки и отключают квартирный автомат. После этого у электросчетчика обдалбивается и снимается ручная доза. Потом нужно вывести провода и подключить нашу времянку.

Для этого кабели от электросчетчика скручивают с проводами времянки и производят их изоляцию с помощью изоленты. К розетке времянки подключается удлинитель и подается электропитание.

Полезный совет: для выполнения этих работ можно пригласить профессионального электрика. Это будет наилучшим вариантом. В случае самостоятельных работ нужно изучить ПУЭ и ПТБ, а также помнить, что в обесточенном кабеле может появиться ток.

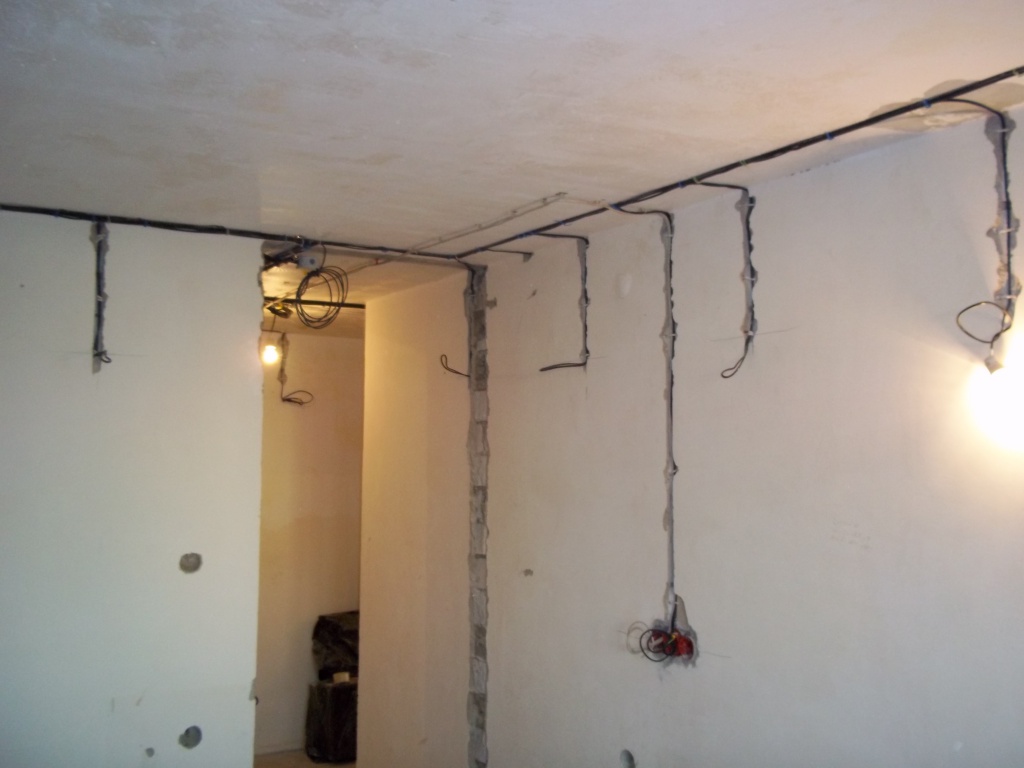

Следующий этап заключается в создании штроб. Давая рекомендации, как правильно поменять проводку в любой квартире, отметим, что штробы должны характеризоваться прямолинейностью. Их делают или вертикальными, или горизонтальными. Создание наклонных штробов является запрещенным.

Горизонтальные штробы должны находиться под потолком, а именно на 50 сантиметров ниже его уровня. Создание штроб начинается с проведения круга болгарки по краям штроба. Глубина должна равняться диаметру гофра. Ширина штроба – ширине, которую имеет перфораторное долото.

После этого, пользуясь перфоратором, делают желобок. В углах нужно делать косые резы. Это делается с помощью болгарки. После этого нужно выбить лунку. Это позволит сделать плавные изгибы гофрорукава.

Чтобы выбить лунки, в которых будут подрозетники, используют коронку (для стен, сделанных из кирпича) или долото (для стен из бетона). Выемка для вводного щита также делается с помощью долота.

После штробления стен приступают к установке кабелей. Для этого протягивают кабели в гофры. Это делается на полу. Далее на алебастровую подушку устанавливают подрозетники.

Затем монтируют гофры. Концы последних вводятся в подрозетники. Гофры надо подмазывать кусочками алебастра. Это надо делать через каждую половину метра.

После монтажа гофров их концы вводят в середину вводного щитка (ВЩ). Эти концы нужно смазать токопроводящей пастой и схватить жестяным хомутом, который должен оснащаться винтом. При этом сам винт соединяют с заземляющей клеммой.

Далее вставляют ВЩ в нужную выемку, отмечают места, где нужно сверлить дырки для дюбелей. ВЩ откладывается в сторону, делаются дырки, вставляются дюбеля.

Потом полностью отключается электричество, отсоединяется времянка и вводятся провода от счетчика в щиток. Также вводится и подключается заземляющий провод. Щиток крепят на стену.

Следующий этап замены электропроводки заключается в штукатурке штробов и подключении розеток, а также выключателей. Далее в щитке подключают провода к клеммникам. При этом кабели проверяют на наличие короткого замыкания.

Когда это сделано, надо осуществить подключение электропроводов от электросчетчика. Для этого, включив на мгновение подачу тока, определяют фазный и нулевой провода. Далее выключают подачу тока, подключают провода от электросчетчика, проверяют, есть ли короткое замыкание, и включают подачу тока.
