Качели садовые своими руками из металла: чертежи с размерами (фото)

Выбор правильного материала

Для каркаса

Как правило, используют уголки или профильные трубы из углеродистой стали. Уголки проще монтировать, однако, у них есть серьезный недостаток — острые края и грани. Если сиденье не приспособлено для сильного раскачивания, а удариться о стойку ему не позволяют жесткие подвесы, края не представляют опасности.

Профильные трубы прочнее. Внутри у них установлены ребра жесткости. Каркас укрепляет внешние стенки и повышает прочность на изгиб. Чтобы согнуть изделие, понадобится трубогибочный станок. Такое оборудование обычно стоит в заводских цехах и ремонтных мастерских.

Производятся изделия с прямоугольными, ромбовидными и закругленными стенками. Лучше использовать детали с круглым либо овальным сечением. Края в местах соединения можно сплющить на станке. Проще монтировать стойки с двумя противоположными прямыми стенками. Две другие стенки у них имеют форму полукруга. Сборные элементы соединяют, прикладывая прямыми сторонами — так они плотнее прилегают друг к другу.

Садовые качели своими руками из металла: разновидности

В целом любое изделие этого вида состоит из двух базовых элементов – опоры и сидения. Дополнить их можно чем угодно, от навеса до целого гимнастического комплекса. При этом функция навеса – не только защита от солнца, наличие «крыши» над сидением позволяет не опасаться его быстрого выхода из строя.

Планируя изготовить качели для дачи своими руками, следует определиться по таким пунктам:

будет ли конструкция стоять на земле или необходимо заглубить опоры в грунт. Первый вариант обычно выбирают при сравнительно небольшой нагрузке, и даже в этом случае стараются прикрепить собранную раму к грунту анкерами или изогнутыми штырями. Если нагрузка ожидается солидная (вес двух-трех взрослых людей плюс масса самого сидения в виде диванчика или скамьи), то лучше заглубить и забетонировать опоры. Желательно набросать хотя бы простой чертеж или схему – это поможет избежать ошибок при изготовлении;
вид металлопроката. Обычно используют профилированную трубу квадратного, прямоугольного или круглого сечения. Для усиливающих и соединяющих элементов применяют полосу, листовой металл, уголок или швеллер. Для подвеса сидения можно задействовать пруток с достаточно большим сечением (не менее 8 мм). Оптимальный вариант для сварной конструкции – «черный» прокат, для собираемой на болтах можно принять хромированный или окрашенный профиль, соответственно подобрав соединительные элементы (фитинги);
размеры качелей и ожидаемое количество пользователей. При устройстве качелей для дачи своими руками с сидением-скамьей необходимо опираться именно на длину скамьи, прибавляя к ней как минимум по 25 см с каждой стороны, получим расстояние между стойками (в плане). Высота изделия от грунта до поперечины выбирается исходя из роста пользователей, но не менее 2 м, при этом расстояние от низа сидения до грунта должно составлять минимум 30…50 см. Расстояние между нижними точками опор составляет 3…3,5 ширины сидения;
наличие дополнение – навеса, полок, лесенки и прочих деталей. Нагрузка от их веса учитывается при определении сечения профиля. Так, если планируется металлический навес с покрытием из поликарбоната, необходимо увеличить начальную площадь сечения на 5…7%, если сидение будет сварным с декоративными дополнениями – на 8…10%, подвесные лесенки, турники и другие элементы могут добавить от 3 до 10% веса.

Для качелей из профильной трубы «необходимым минимумом» считается внешний диаметр 1 дюйм. Толщина листового металла (полоса, лист) для усиливающих элементов – 3 мм. Пруток для подвеса – не менее 8 мм диаметром, для опорных балок навеса можно использовать швеллер или уголок с шириной полки 30…50 мм.

Важно: если для создания качели из металла используется П-образная схема без дополнительных распорок, раскосов и прочих усиливающих деталей, стоит увеличить сечение профильной трубы в 1,5…2 раза. Пример разницы в сечении профиля показан на фото ниже – в А-образной конструкции применен сравнительно тонкий профиль и пруток, в П-образной – массивный двутавр и швеллер

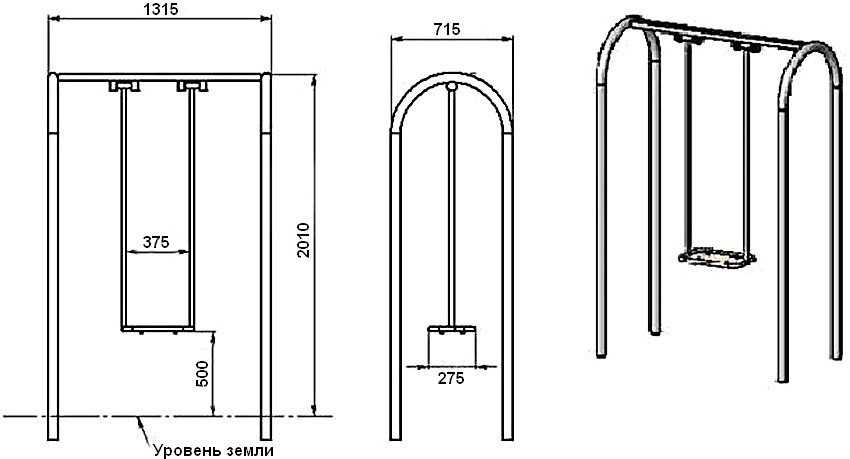

Если в качестве соединительного элемента стоек используется изогнутая (в виде полуокружности) труба, ее диаметр подбирается либо равным диаметру труб стоек, либо больше него на толщину стенки изогнутой трубы плюс примерно 2…3%. При увеличенном диаметре стойки вставляются внутрь изогнутой трубы и привариваются – это дает повышенную жесткость и прочность стыка. Соединение встык требует более четкого соблюдения технологии сварного шва.

Курьезы, но по делу

Раз уж речь пошла о забавных качелях, коснемся еще кой-чего из них, но вполне пригодного для употребления по назначению. Напр., качели-гамаки, слева на рис., хотя гамак уже сам по себе лежачие качели. Наверное, есть в покачивании с дополнительными степенями свободы что-то, что владельцам нравится. Во всяком случае, вреда не будет.

Устройство в центре наверняка понравится детям, но поименовать его, не погрешив против русской грамматики, невозможно. Качель, же, не качели. А фото того, что справа, автор выложил с примечанием: самый простой способ утилизации старого автомобиля. Комментарий был по-английски, так что вполне возможно – во многих странах запада доставить машину на свалку или сдать на металлолом стоит многих хлопот. А тут большая инерция тяжелой качалки позволяет, раскачавшись,покачиваться очень долго, навес сам собой получается, да и мягкий диван комфорта не убавит.

Не те, но качели

Напоследок – о качелях, прямых потомках детских качелей-маятника, но вполне взрослых. И не для развлечения, они помогают справиться с артритом, остеохонрозом, радикулитом без дорогостоящего лечения. Отзывы врачей – положительные.

Речь идет о качелях Яловицына, см. рис.

Хотя это уже медицинское оборудование, но по сути те же качели. А главное, качели Яловицына – один из немногих видов медтехники, который можно сделать самому и использовать самостоятельно в домашних условиях. Разумеется, после консультации с врачом и по его назначению.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Базовые требования

Прежде чем приступить к работе, необходимо ознакомиться с рядом требований, соблюдение которых позволит создать качественный продукт. Поскольку качели садовые считаются довольно травмоопасными, необходимо как следует позаботиться о том, чтобы никакие курьезные ситуации не омрачили отдых. Все элементы должны быть надежными. А во время эксплуатации нельзя, чтобы рядом находились предметы, способные стать преградой для максимального хода качелей.

Как правило, качаться любят дети. Но порой и взрослые не прочь отдохнуть после тяжелых трудовых будней. Решая вопрос, как сделать качели, обязательно следует предусмотреть высокую грузоподъемность и максимальную динамическую нагрузку. Наличие прочного каркаса для качелей является важным условием безопасности.

В зависимости от того, где будут установлены качели, выбирается, из чего их делать. Чаще всего они используются на даче в саду, на открытом воздухе. Стройматериалы, соответственно, должны обладать устойчивыми к атмосферным явлениям характеристиками. Тогда они прослужат долго. Не следует забывать и о внешнем виде. Для того чтобы придать сделанным своими руками садовым качелям аккуратный вид, нужно выбирать материалы, за которыми легко ухаживать.

Проанализировав все требования и определившись с параметрами, можно выбирать тип изделия. По способу установки выделяют:

Мобильные. Если точного места для их монтажа не существует, то лучше остановить свой выбор на переносной модели на дачу. Тогда качели можно будет переставлять в любое удобное место.
Стационарные. При создании качелей своими руками место установки определяется один раз, оно остается неизменным на протяжении всего срока эксплуатации.

По принципу устройства различают:

Подвесные. Сиденье крепится к раме посредством подвесов.
Каркасные. Характеризуются цельным каркасом, сваренным из труб либо сделанным из деревянных балок.

Что же касается стройматериалов, то наиболее популярными являются садовые качели своими руками из металла, дерева либо их комбинирования. Все вышеперечисленные конструкции соответствуют требованиям в той или иной степени. Однако если на первое место ставить безопасность, то лучшим вариантом станут стационарные каркасные качели из металла. Они по отношению к другим вариантам обладают большей устойчивостью и грузоподъемностью.

Мобильные

Стационарные

Подвесные

Каркасные

Изготовление и установка рамы

Чтобы сконструировать основную часть качелей необходимо заранее купить и доставить строительные материалы. Для этого потребуется древесина с поперечными размерами 150х45 мм следующей длины:

2100 мм – 1 доска (для ригеля).
2775 мм – 3 доски (для ножек).
320 мм – 2 доски для распорок в верхней части основы.
990 мм – 2 доски для распорок в нижней части основы.

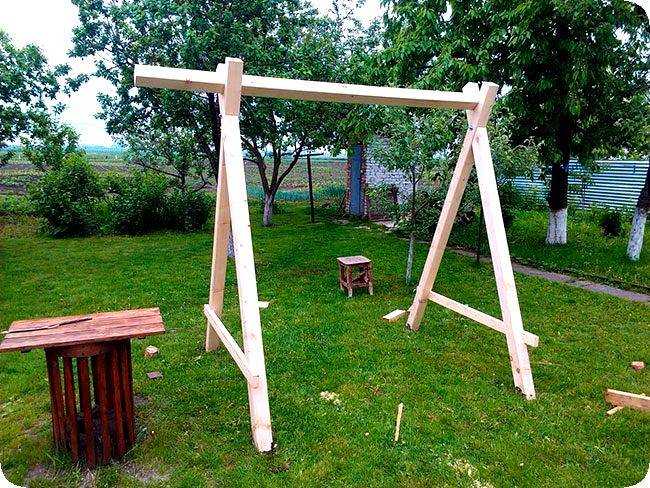

Ниже приведен чертеж классического А-образного типа рамы.

При самостоятельной обрезке частей основы можно воспользоваться следующей схемой разведения и выравнивания ножек.

После подготовки и обрезки материалов необходимо соединить ножки с распорками и ригелем шурупами. Крепеж осуществляется в местах, указанных на схеме.

Нижняя часть конструкции вкапывается в землю на полметра. Таким образом, нижняя распорка будет находиться ровно на поверхности земли.

Ригель основы должен быть строго горизонтален поверхности. Это можно проверить пузырьковым уровнем. Если все было сделано правильно, и качели устанавливались на ровную подготовленную поверхность, то проблем не будет. В противном случае нужно выровнять качели, заглубив одну из частей.

Важно! Так как часть ножек будет находиться в земле или бетонной основе, необходимо обработать эти части битумной мастикой. Это позволит продлить срок службы качелей, снизив воздействие влажности на дерево.

Подготовить материалы и собрать качели своими руками из дерева будет достаточно просто, имея под рукой чертежи и фото желаемой модели

На видео ниже представлено детальное пояснения основных принципов сборки качелей

Подготовить материалы и собрать качели своими руками из дерева будет достаточно просто, имея под рукой чертежи и фото желаемой модели. На видео ниже представлено детальное пояснения основных принципов сборки качелей.

Тип конструкции

Выбор небольшой – стационарные качели, разборные или подвесные. Вряд ли дерево, оставленное в зиму на участке, прослужит долго. С точки зрения практицизма и разумной экономии на материалах целесообразно остановиться на втором или третьем варианте.

Естественно, о полном демонтаже некоторых типов разборных качелей речь не идет. Те же опоры каждый год в конце сезона из грунта вынимать никто не станет, чтобы весной все делать заново. Но вот о возможности частичной разборки конструкции подумать нелишне.

В этом плане следует грамотно определиться с крепежными элементами и способами соединений составных частей. То, что для сборки мобильной конструкции гвозди однозначно не подходят – понятно. Скобы для ее усиления – также. Оптимальный выбор – металлические пластины (уголки) и саморезы, болты.

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

хомуты с крючками,
анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине,
с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Материалы и инструменты для изготовления

Выбор материала зависит от конструкции и разновидности сооружения. Самодельные качели изготавливают из досок, брусьев, европаллет, бревен. Последние нужно использовать прочные, довольно твердые. Хорошо подходят хвойные виды древесины, такие как сосна, лиственница.

Набор необходимых инструментов:

бензопила;
электрический лобзик;
рубанок;
сверла с дрелью;
шуруповерт;
винты с кольцом;
молоток;
рым-болты.

Концы бревен, которые предстоит закапывать, необходимо защитить от гниения, например, смолением. В качестве подвеса используются цепи либо прочные канаты с металлическим сердечником. Из досок изготавливаются не только отличные сиденья. При должной сноровке получится создать полноценный А-каркас из сдвоенного полотна, что обеспечит хорошую прочность и надежность конструкции. Сиденье может быть в виде лавки, кресла, диванчика с подлокотниками. Помимо стандартного набора молотков, гвоздей, шуруповерта понадобится также наждак. Лак для защиты древесины от разрушения сделает ее более безопасной и гладкой на ощупь.

Качели из бруса устойчивы, а подгонка деталей проходит легче благодаря его правильной форме. Для изготовления применяют либо оцилиндрованный, либо нецилиндрованный строительный материал. Стандартное сечение 40 х 70 мм позволит создать вариант с хорошей несущей способностью и сиденьем-диванчиком. Материал необходимо отшлифовать, обработать фунгицидными и антисептическими растворами. К базовому набору инструментов добавляются металлические скобы, такелажные крепления, цепи.

Подвесные конструкции из европаллет – экономичный способ создать уютное место для отдыха. Достаточно выбрать деревянный поддон, обработать его, застелить матрасом, пледом, подушками и подвесить на канатах к потолку беседки или навеса. Получается дачный вариант качели-кровати. Можно чуть усложнить процесс, добавив низкие боковины, изголовье, либо преобразовать паллет в небольшой диван на цепях-подвесах.

Для создания потребуются такие вспомогательные материалы и инструменты как:

молоток;
гаечные ключи;
металлические уголки;
сверла по дереву;
электрический лобзик.

После определения размеров, выбора конструкции и материалов для будущих качелей нужно подобрать чертеж или создать его самостоятельно. Он должен быть тщательно проработан: ошибки, закравшиеся в расчеты, сделанные наспех, приводят к негативным последствиям. Безопасность должна быть на первом месте.

Бревно

Брус

Европаллеты

Инструменты

Как изготовить своими руками?

Определившись с подходящим видом качелей и с их величиной, можно уже приниматься за работу. Если нет опыта обращения со сварочной техникой, надо предпочитать сборно-разборные изделия. Сделать их можно путем связки составных частей гайками и болтами

Важно учитывать, что резьба в местах стыков может планомерно расшататься. Это провоцирует люфт, а со временем и разрушение конструкции

Потому надо предусмотреть возможность подтягивания крепежных изделий. Чтобы получить каркас в виде буквы А, используются две железные перекладины, соединяемые в верхней части. На половине высоты размещают перемычку, помогающую сделать качели жестче.

Изготовление дачных самодельных качелей из листового железа практически невозможно, в большинстве случаев их делают из трубы.

Для навеса качелей часто используют:

брезент;
текстиль;
древесную крышу с мягкой черепицей.

Оптимальным решением являются, однако, не эти материалы, а поликарбонат. Они прочны и пропускают солнечный свет практически полностью, дополнительно рассеивая его. В большинстве случаев стараются все же качели для дачи, даже если они делаются на подшипниках, сварить — ведь это куда надежнее, чем прикручивание основных частей болтами. Готовясь собрать таким способом качели для детей, кроме сварочного аппарата, нужно взять:

уровень строительный;
угловую шлифовальную машину;
дрель с электрическим приводом;
комплект сверл по дереву и металлу;
шуруповерт;
саморезы, способные удержать листы поликарбоната;
гаечные ключи различной величины.

Из материалов готовят:

трубчатый и уголковый профили;
дощатый или брусчатый профиль;
гайки и шайбы;
болты с частично потайными головками;
крепежные части из нержавеющих марок стали (либо из ржавеющих, но с цинковым слоем);
анкеры;
поликарбонат;
приспособления для защиты металлического каркаса;
вещества, защищающие древесину от разложения.

Типичная схема подразумевает, что в самом низу используют опорные прямоугольные рамы. Боковые части выполняются из парных свариваемых труб. Размещаемая по горизонтали перекладина поможет подвесить скамейку. Каркас целесообразно собирать с боковых частей, а не из центра. Трубы размечают и нарезают с использованием УШМ.

Эти пары сваривают между собой, получая Л-образные идентичные блоки. Острые верхние концы деталей спиливают на одинаковом уровне. Такой шаг поможет сделать малую опорную площадку, на которой станет фиксироваться перекладина горизонтали. Чтобы исключить ошибки, требуется применить заранее сделанные шаблоны. Боковины наваривают на опорную прямоугольную раму, только после этого работают с горизонтальной перекладиной.

Боковые стойки ставят вертикально, а балку монтируют параллельно основанию. Как раз для полного контроля этих моментов применяют строительный уровень. Лишь после окончания таких работ можно приниматься за подготовку скамейки. Основание для нее делают из стальных уголков. Скамья чаще всего ставится под углом 120 градусов относительно сиденья.

Точно изогнуть уголок можно, надрезав одну из его полочек треугольником под углом 60 градусов. Каркас сиденья надо делать, сваривая прямоугольный профиль. Боковины соединяют по краям, используя горизонтальные перемычки. Соединять требуется и те участки, в которых конструкция изогнута.

Разновидности дачных качелей

Из троса и деревянных плашек делают раскладные качели для детей. Простейшие конструкции не занимают много места в машине, но могут быть значительных размеров; подходят для ребятишек до 12-14 лет. Мастера классифицируют системы по различным характерным особенностям.

Виды по способу изготовления

Различают сварные, сборные варианты. Первые считают более надежными, но вторые не требуют опыта обращения со сварочным аппаратом. Собирают конструкции на болты и без них. В последнем случае это простейшие типы – из бруса и веревок и пр.

Виды качелей по типу материала

Самые популярные модели:

металлические – прочные и надежные, но тяжелые конструкции;
деревянные – могут быть разной величины, изготавливают из дорогих и бюджетных сортов древесины;
ротанговые (плетеные) бывают в виде качалок с каркасом из металла.

Виды качелей по способу установки

В зависимости от наличия места различают виды:

Подвесные. Это могут быть раскладывающиеся качели на канатах или статичные конструкции на металлических трубах.
Переносные. Мобильные системы, удобные для взрослых, но опасные для детей. При сильном раскачивании опора сдвигается.
Детские. Самый безопасный и надежный вариант для малышей. Основные особенности – небольшой размер и повышенная прочность крепежей.
Семейные. Большие качели в виде диванов, кроватей, скамеек или кресел. Требуют места и надежных опор.

Виды качелей по вместительности

Параметр зависит от длины сиденья, прочности тросов. Чаще всего:

детские качели рассчитаны на 1-2 человека;
семейные диваны на 4-6 человек;
плетеное гнездо вместит до 4 ребятишек, но одного взрослого.

Изготовление качели своими руками

Пошаговую инструкцию по строительству можно рассмотреть на примере простейшей качели из дерева:

Перед началом работ необходимо заготовить 4 бруса длиной 3 метра, и сделать из них две конструкции в форме буквы Л. Угол соединения брусков составляет 50 градусов.
Обязательно следует сделать ровные поверхности для опорных конструкций.
На границе нижней и средней трети длины опор делаются деревянные затяжки по две на каждую сторону.
Полученные опоры соединяют поперечной перекладиной из крепкого материала (можно использовать дубовые брусья).
«Ноги» каркаса вкапывают в грунт на глубину до 60 см.
Непосредственно скамью изготавливают по принципу обыкновенной лавочки с высокой спинкой.
В перекладины спинки и подлокотников монтируют рым-болты достаточного размера и прочности. Такие же болты закрепляют на верхней перекладине.
Подвешивают скамью на толстую прочную цепь и крепят к верхнему брусу.

Заключительный этап строительных работ – это декоративная отделка качелей: покраска, вскрытие лаком, формирование рисунка (при наличии навыков резьбы по дереву).
