Литье в песчаные формы

Разновидности кварцевого песка и его добыча

Выделяют естественную и искусственную разновидности песка, отличающиеся способом добычи.

Естественный природный

Этот вид песка повсеместно распространен в природе и находится на дне водных бассейнов и в составе толщи грунта. Размеры большей части его зерен составляют от 0,2 до 1 мм.

Существуют несколько путей добычи кварцевого песка:

• разработка карьеров – является основным способом. Если добыча проводится над уровнем моря, то полученный песок называется горным. Разновидности почвенного песка извлекаются при разработке грунта на равнинах. Внешний вид карьерного песка отличается заостренными формами и часто – шершавой поверхностью, что делает данный его ценным строительным материалом. Извлеченный песок может подвергаться дополнительной обработке – просеиванию, промыванию и просушке. Чем строже требования к свойствам песка в какой-либо отрасли, тем тщательнее требуется подготовка. В строительстве небольших сооружений песок обычно не подвергают никакому воздействию и поставляют прямо с места его добычи;
• разработка водных бассейнов – песок вымывается земснарядом и характеризуется высокой чистотой, обеспечиваемой естественной промывкой. Добыча ведется в руслах рек, озерах, а также морских акваториях. Морской песок несколько менее ценен из-за большего содержания минеральных примесей. Речной песок отличается гладкой формой – под увеличением микроскопа песчинки напоминают морскую гальку. Использование гладких (окатанных) песков распространено в самовыравнивающихся смесях – песчинки не цепляются друг за друга.

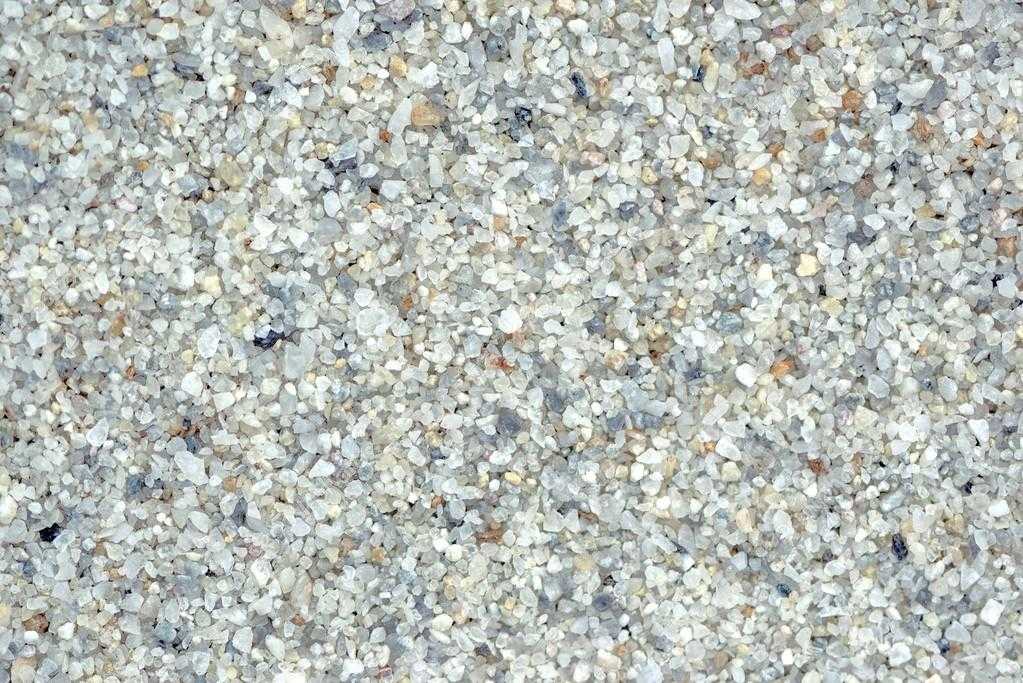

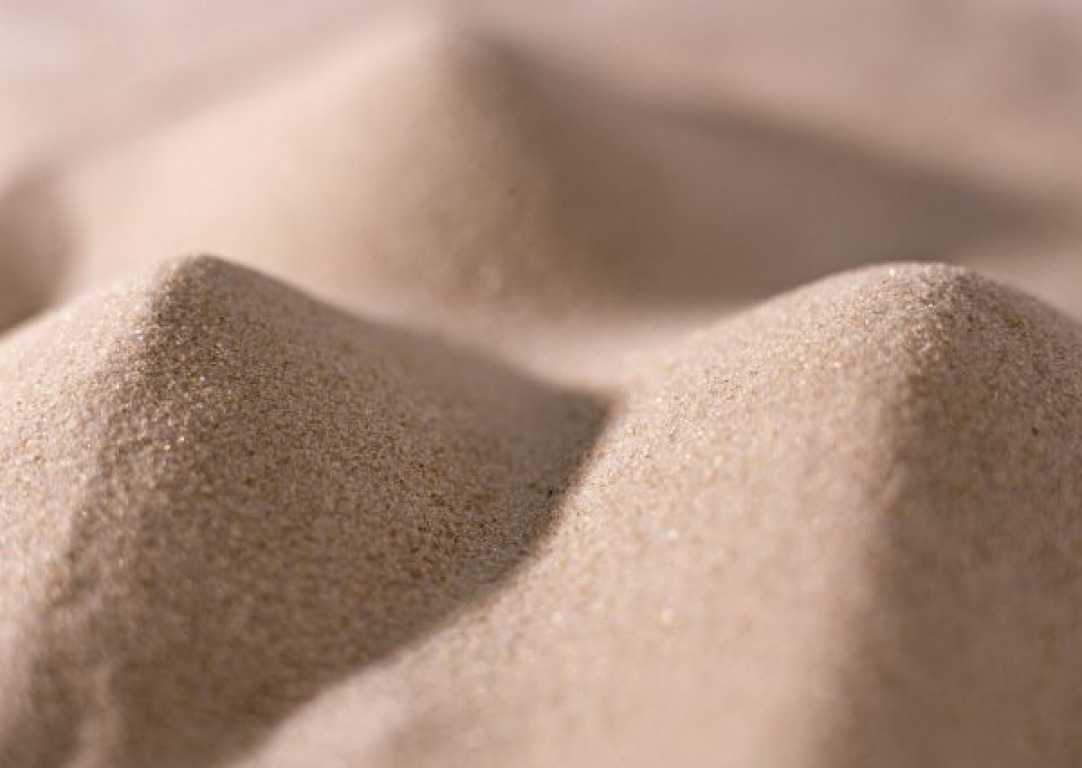

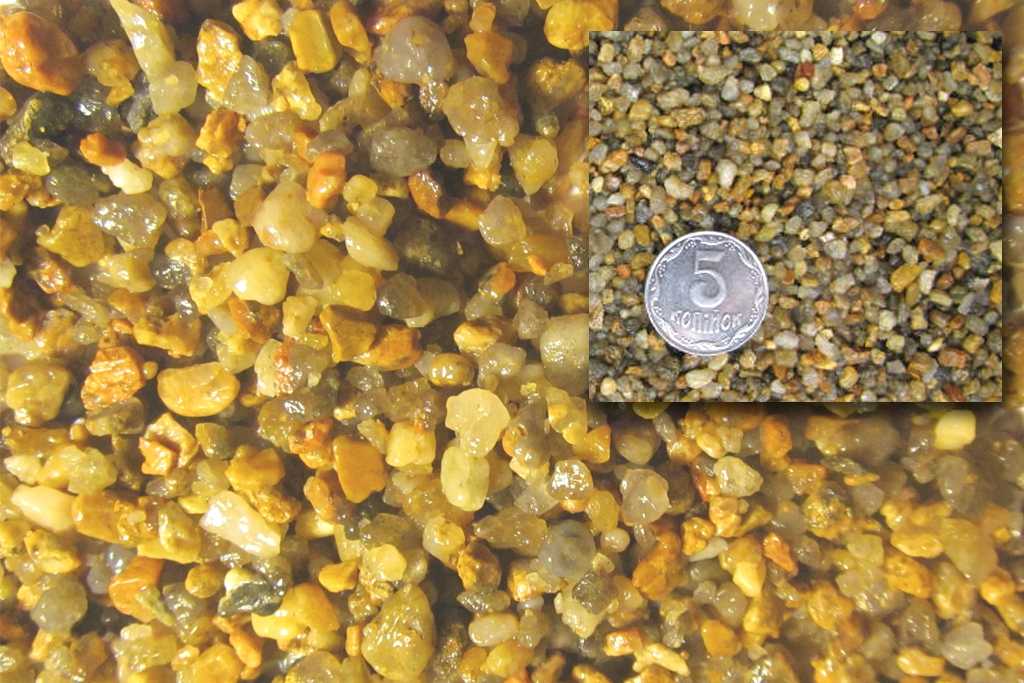

Так на фото выглядит природный кварцевый песок

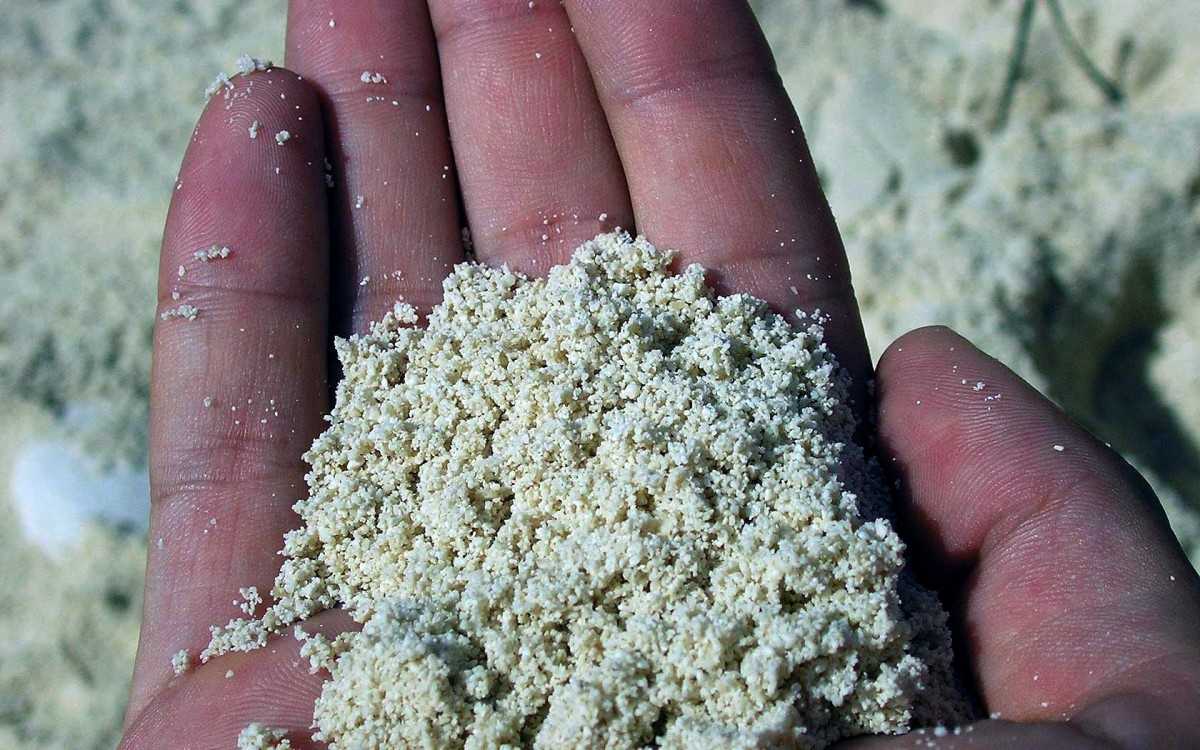

Искусственный песок

Несмотря на название, минерал имеет естественное происхождение, однако изначально находится в виде крупных кристаллов. Для превращения кристаллов кварца в песок применяют механическое воздействие (взрыв), после чего осколки подвергаются дроблению.

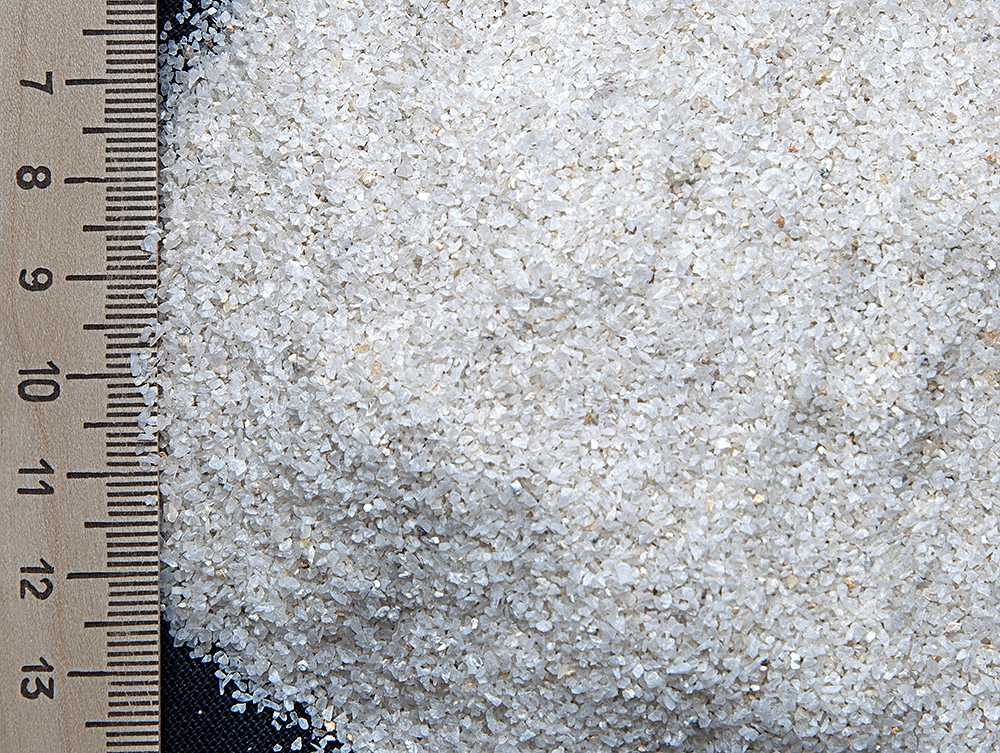

Сфера применения

Обладая уникальными характеристиками, кварцевый песок нашел широкое применение в жизни человека и применяется в следующих сферах:

• используется в строительстве для изготовления различных видов декоративных штукатурок, сухих смесей, а также для создания наливных полов;
• для литьевых жаропрочных форм в металлургической сфере;
• для бассейна в качестве фильтровального материала;
• для футбольных полей в качестве покрытия;
• при производстве стекла, стекловолокна;
• в производстве строительных материалов – для изготовления силикатного кирпича, брусчатки, огнеупорного бетона;
• в агропромышленной сфере в качестве добавки в корма животным;
• при производстве электрических предохранителей, так как кварц является диэлектрическим материалом;
• для творчества и рисования, в ландшафтном дизайне;
• при составлении смесей для производства железобетона повышенной прочности.

Кварцевый песок входит в состав современных автодорожных покрытий, так как диоксид кремния обладает прочностью и устойчивостью к истиранию, что позволяет асфальтовому полотну быть долговечным и надежным, невзирая на огромную весовую нагрузку и высокий трафик проходимости. Большинство видов посуды, которая есть на прилавках, изготовлена с применением кварцевого песка. Минеральная добавка из мелкофракционного кварца позволяет добавлять его к фарфору, фаянсу и обычному стеклу, что придает этим материалам повышенную прочность и блеск. Кварц добавляют и при изготовлении технических стекол, а также оконных, автомобильных разновидностей, с его использованием выпускают устойчивую к нагреванию и химическим средам лабораторную посуду, а также добавляют в состав массы, предназначенной для производства керамической отделочной плитки.

Но и это еще не все. Кварцевый песок является неотъемлемым компонентом, используемым при выпуске оптических линз, благодаря чему эти изделия получаются гладкими, прозрачными и прочными в применении. Благодаря способности сохранять тепло кварцевый песок применяется для производственных и бытовых нужд. С его участием изготавливаются электрические нагревательные приборы – кварц входит с систему спирали накаливания, которая быстро нагревается и длительное время сохраняет необходимую температуру.

Гравировальные работы и шлифовка поверхностей, а также обработка камня, металла или прочных полимеров не обходится без применения кварцевого песка, который используют в пескоструйной методике обработки материалов. Суть процесса заключается в том, что остроугольные частицы горной породы, перемешиваясь с потоком воздуха, подаются под определенным давлением на обрабатываемую поверхность, которая полируется и становится идеально чистой и гладкой.

Хорошо известная способность песка из кварца впитывать в себя различные вещества используется для фильтрации воды в гидросооружениях различного типа и назначения. Кроме того, адсорбирующие свойства находят применение и в пищевой промышленности, а также при выпуске фильтровальной техники.

О том, как правильно выбрать кварцевый песок для бассейна, смотрите в следующем видео.

Правила приема кварцевого, речного и намывного песка

Кварцевый, речной, намывной песок и отсев при дроблении необходимо оценивать перед отправкой потребителю и дополнительно берутся пробы при доставке груза. Для этого производятся специальные тесты, за прием отвечает служба тех контроля.

Так берутся пробы с каждой производственной линии, затем утверждается, подходит ли песок для строительства либо подходит ли песок для пескоструя или есть какие-то отклонения от нормы.

При проведении контроля выявляется:

• состав зерен;
• наличие глины и ее количество в кусках;
• количество пылевидных остатков и глинистых компонентов;
• отсутствие сторонних примесей и мусора.

Периодический контроль проводится с целью определения изменений в горных породах за определенный период времени:

• один раз в 3 месяца – определяется плотность насыпи, при необходимости возможно испытание при определенных условиях влажности. Выявляется наличие вредных, органических добавок и их количество;
• раз в год или при меняющемся составе породы, необходимо проверять плотность зерен, количество содержащихся минералов, преимущественно вредных. Определяется марка прочности и эффективность радионуклидов.

Исследования радионуклидов невозможно выполнить в пределах предприятия, поэтому пробы отвозят в специализированные исследовательские учреждения. Они должны иметь аккредитацию от органов надзора.

Если данные о геологическом анализе отсутствуют, то можно провести оценку радиоактивности непосредственно после добычи. Используется экспрессивный вариант, основываясь на карте намыва. Приготовление к пробам для обследования проводятся на основании ГОСТ 8735.

При железнодорожной или морской поставке, партией называется одновременное количество направленного груза. При доставке учитывается весь материал привезенный за сутки.

Зачем нужен паспорт на песок ГОСТ 8736 93

Потребитель может потребовать паспорт на песок гост 8736 93 выданный предприятию и техническую документацию на партию. Для получения информации о качестве товара следует взять пробы, их количество зависит от заказа:

• при партии до 350 м3 количество проб 10;
• заказы объемом 350 – 700 м3 могут подвергаться 15 пробам;
• свыше 700 м3 следует брать пробы с 20 различных мест.

Цена за м3 песка гост 8736 93 приблизительно составляет 500 руб, но стоимость сильно колеблется в соответствии с качеством продукта, удаленности карьера и надбавки производителя, посредника. Так песок речной ГОСТ 8736 93 стоит несколько дороже, чем отсев после дробления.

Также песок крупнозернистый стоит несколько дешевле, чем мелкая фракция и далеко не каждый производитель разделяет фракцию.

Свойства

К основным характеристикам данного строительного материала относят:

• прочность – смесь обладает высокой плотностью и практически не поддается разрушению;
• пластичность – масса имеет склонность к деформации, это обусловлено наличием глинистых вкраплений;
• текучесть – смесь обладает способностью равномерного распределения внутри емкости или ящика для литья;
• газопроницаемость – материал способен «избавляться» от избыточного воздуха и газов, которые образуются при заливке;
• огнеупорность – формовочный песок обладает повышенной стойкостью к высоким температурам.

Кроме того, к его основным свойствам относят:

• однородность;
• высокую сорбционную способность;
• химическую стойкость;
• повышенную сыпучесть и пористость структуры.

Кроме того, формовочный материал делят на два типа (обозначенные буквами А и Б). К первой относится разновидность с большим остатком на крайнем верхнем сите, на нижнем – к категории Б. Также различаются природные и обогащенные пески. Последние получают путем специальной обработки, удаляя из природного песка глину и ненужные примеси.

Применение кварцевого песка в пескоструйных работах

Одна из основных областей применения кварцевого песка – использование его в качестве абразивного материала для механической очистки или шлифовки различного вида поверхностей и материалов при помощи пескоструйных машин.

Основной принцип действия пескоструйной машины

Принцип действия пескоструйных машин заключается в подаче на очищаемую или шлифуемую поверхность струи воздуха, содержащую частицы абразива. Удары песчинок сбивают выступающую за поверхность материала грязь и производят ее шлифовку до необходимого состояния.

Очень часто в качестве кинетической силы используется струя воды. Такая пескоструйная обработка применяется при необходимости получения обезжиренной поверхности, с минимальным содержанием пыли.

Какие поверхности можно подвергать пескоструйной обработке?

Для пескоструйной обработки кварцевым песком подходят металлические поверхности, каменные и стеклянные.

С металлических удаляется ржавчина, старая краска и другие виды загрязнений. Строительные поверхности из камня, кирпича, бетона и железобетона очищаются при помощи пескоструйных машин перед проведением заключительных строительных работ.

Полировка стеклянных поверхностей производится самыми мелкими фракциями кварцевого песка до необходимого состояния.

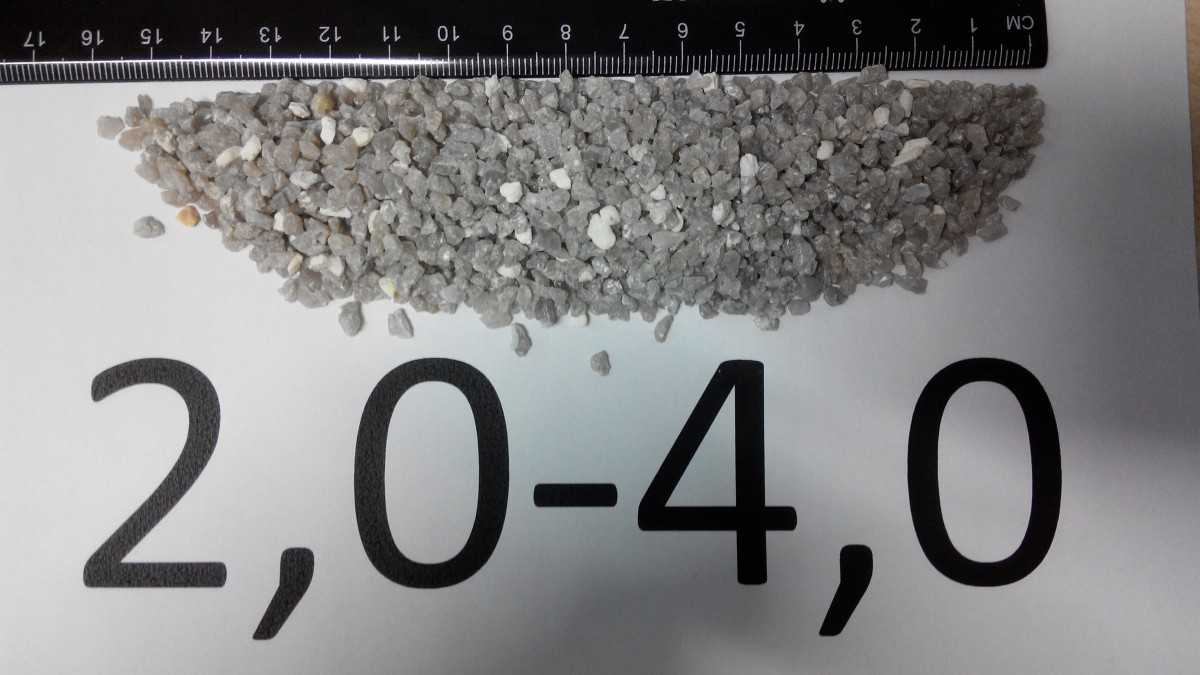

Какой песок подходит для пескоструйных работ?

Для пескоструйных машин используется песок самых разных фракций. Диаметр абразива зависит от вида пескоструйных работ и обрабатываемой поверхности.

Для грубой очистки старых и глубоких загрязнений и ржавчины берется песок крупной фракции, диаметр его может достигать до 5 мм. Средняя и мелкая фракции применяются на заключительном этапе очистки и шлифовки.

Требования, предъявляемые к кварцевому песку

Существуют общепринятые требования, предъявляемые к качеству кварцевого песка для пескоструя. Так, например, влажность песка при сухом способе очистки не должна превышать 0,1 %. Увеличение общего объема влаги приведет к прилипанию песчинок к стенке сопла и снизит скорость их вылета, и, соответственно, силу удара.

Удельная плотность определяется массой и скоростью вылета кварцевой частицы. При этом увеличение массы ведет к большей скорости и мощности удара песчинки об обрабатываемую поверхность.

Еще один важный показатель – ударная вязкость абразивного материала. Зависит от состава кварцевого песка и наличия в нем посторонних примесей. От величины ударной вязкости зависит прочность частиц, подаваемых на очищаемую поверхность и качество выполненных работ.

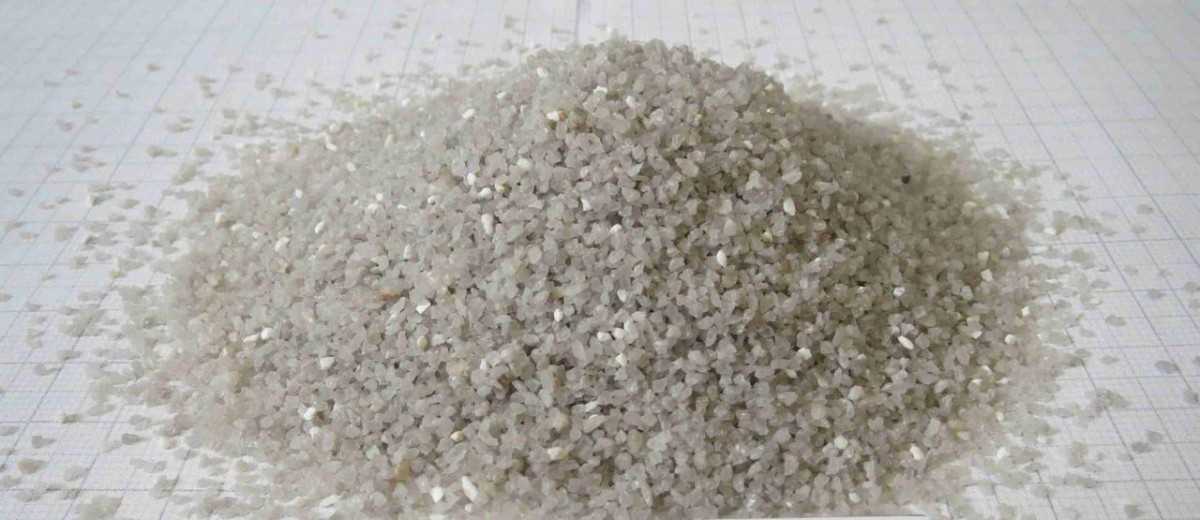

Песок Кварцевый для обработки воды в хозяйственно –питьевом водоснабжении

Очищение воды из источника необходимо для нужд коммунального хозяйства, во многих отраслях промышленности и, конечно, же в быту. Чтобы оценить качество питьевой воды могут использоваться разнообразные методы, предполагающие изучение гидрохимических, микробиологических и иных показателей. Причем, вода для промышленного использования также должна быть качественно очищена.

Области применения фильтров, в составе которых используется кварцевый песок:

• Специализированные предприятия по водоподготовке (водоканалы).
• Очищение воды в бассейнах и иных водных пространствах.
• Коммунальные предприятия и предприятия промышленного производства (фильтрация сточных вод).
• Очистка питьевой воды.
• Подготовка воды для хозяйственных и бытовых нужд.

Для того чтобы вода приобрела прозрачный цвет, утратив микробы и вредные элементы, ей необходимо пройти водоподготовку. В данный процесс входит:

• Отстаивание воды.
• Фильтрация или очищение воды.
• Устранение микробов в воде.
• Добавление свежей воды.

После проведения данных процедур в воде не должно быть вредных химических элементов, а также бактерий и микроорганизмов. Благодаря водоподготовке в воде будут отсутствовать различные примеси металлов (железо, марганец). Из-за своей пористости песок позволяет удерживать частицы более 20 микрон.

Также водоподготовка позволяет освободить воду от нежелательных примесей, содержащихся в ней, что предотвращает отложение накипей, коррозию металлов и загрязнение обрабатываемых материалов при использовании воды в технологических процессах.

Литейные модели

Модели для такой формы литья в песок должны выдерживать довольно большое давление, которое возникает при набивке опоки литейной землей. Именно поэтому для изготовления литьевых форм применяют металл, твердую древесину. Все материалы, которые допустимо использовать для изготовления литьевых форм допускается комбинировать. То есть их можно собирать на резьбовых соединениях, склеивать и пр. Для устранения пор на деревянных частях моделей из тщательно обрабатывают абразивной шкуркой. Затем, ее покрывают лаком. При изготовлении литейных форм необходимо учитывать то, что необходимо выдерживать углы наклона вертикальных плоскостей. Наличие этих углов впоследствии облегчит изъятие готовой отливки из формы.

Основные элементы литья в песчано-глиняные формы

Одним из ключевых факторов, определяющих качество выполнения литья – это свойства песка (земли), применяемого для получения литьевой оснастки. Практика показывает то, что чем мельче и чище песок, тем качество получаемой отливки будет выше.Нельзя забывать и о стержнях, которые могут быть много- или одноразовые.

Общая классификация песчаных формовочных смесей

В зависимости от применения смеси можно разделить на следующие подвиды:

• облицовочные их применяют при создании рабочей поверхности формы;
• диные (наполнительные), их применяют непосредственно для создания формы.

Общая классификация песчаных формовочных смесей

Облицовочные материалы обладают толщиной, которая определяется толщиной будущей отливки, она может составлять 20 – 100 мм. Сверху смеси, применяемой для облицовки, может быть засыпана наполнительная смесь.Наполнительную или единую смесь применяют для набивки всей формы и применяют для производства оснастки при всех видах производства, начиная от единичных изделий и заканчивая массовым.

Изготовление литейной песчаной формы

Литье в песчаные формы начинается с ее создания. Отличительной чертой песчаной оснастки является то, что их можно использовать только один раз и для получения новой детали необходимо изготавливать новую.

Оснастку производят, имея на руках модель будущей детали. Ее устанавливают в опоку (деревянная или металлическая коробка для формовочной смеси), засыпают землю. Затем необходимо уплотнить засыпанную песчаную смесь. Для этого используют ручной или механизированный инструмент ударного действия и приспособления. По достижении смесью необходимой кондиции, то есть необходимой плотности, модель извлекают и в распоряжении литейщиков останется готовая технологическая оснастка.

Для получения полостей расположенных внутри будущей отливки применяют стержни. Их как правило, изготавливают из того же материала, что и саму оснастку.В процесс производства литейной формы из песка входят следующие основные этапы.

• установка модели в опоку;
• уплотнение песчаной смеси;
• изъятие модели из опоки.

Трудоемкость и технология производства литейной оснастки во многом зависит от следующих параметров:

• размера будущей отливки;
• количества полостей;
• типа оснастки.

Сборка песчаной литейной формы

После того как оснастка для литья произведена, ее готовят для заливания расплава. Рабочие поверхности необходимо смазать специальным составом, который способствует свободному извлечению готовой отливки. После подготовки рабочих поверхностей выполняют установку литьевых стержней.

Процесс изготовления формы

На завершающем этапе, полуформы соединяют между собой и надежно скрепляют. Надежность сборки не позволит расплаву вытечь за пределы формы.

Типы песчаных форм

Многообразие песчаных форм для литья позволило их разделить на несколько групп, предназначенных для получения отливок с разными характеристиками.

Песчаные литейные формы

Всего можно назвать 7 групп литейной технологической оснастки или модельных комплектов.

1. Модельный набор, произведенный из металла, в состав, которого входят дополнительные приспособления для выполнения машинной формовки.
2. Набор, выполненный из металла, в его состав включены дополнительные приспособления, которые предназначены для выполнения машинной и ручной формовки.
3. Модельный набор, используемый для выполнения машинной и ручной формовки. Сами модели произведены из металла, а некоторые части, например, стержни для формирования полостей выполнены их древесины разных пород.
4. Набор для производства ручной и машинной формовки. Модели и стержни, подвергаемые сильному износу, выполняют из металла.
5. Набор для формовки отливок из твердых пород древесины.
6. Набор для формирования отливок, выполненный из мягких пород древесины.
7. Наборы для выполнения ручной формовки отливок.

Сырая песчаная форма

Для производства литьевой оснастки используют смеси, состоящие из песка, воды, глины и какого-либо связующего материала. Типовой рецепт выглядит примерно так:

• 90% песка;
• 3% воды;
• 7% глины.

Сырая песчаная форма

Оснастку такого типа относят к весьма экономичным и широко используемым.

Подсушенная песчаная форма

Производство такой оснастки похоже на производство сырой формы, но в рецептуру вводят дополнительные материалы, предназначенные для связывания компонентов смеси.

Подсушенная песчаная форма

Рабочие поверхности оснастки просушивают прогреванием. Такой подход к изготовлению форм приводит к росту точности размеров заготовок и их качества. Производство таких форм требует больших затрат времени и в результате их стоимость растет, а выпуск деталей нижается.

Сухая песчаная форма

В оснастке такого типа используют добавки органического типа. Их задача связывание компонентов смеси в единое целое. Окончательную обработку производят в печи. К явным достоинствам этих изделий можно отнести точность выполненной отливки. Но надо понимать, что эти формы обладают высокой стоимостью изготовления и низкой производительностью выполнения отливок.

Химически твердеющая песчаная форма

В формовочный состав химически твердеющей оснастки вводят смолы. Они обеспечивают формирование модели на открытом воздухе без использования термической обработки.

Химически твердеющая песчаная форма

В основе смеси лежит кварцевый песок. Кроме, песка в состав смеси входит жидкое стекло и едкий натр. Добавление этого химиката оказывает влияние на технологические свойства литейной формы. В частности, будет продлен срок ее эксплуатации. После затвердевания, ее прочность будет выше, чем у смесей другого типа.

Формовочные материалы и смеси

§ 1. Формовочные
пески и глины

Формовочные пески —
это осадочные горные породы, образовавшиеся в результате отложения
минералов и выветривания осадков. Пески обычно носят название
карьера, в котором их добывают, например, Люберецком, Гусаровском,
Кичигинском и др. Добывают пески открытым способом. Если пески
содержат примеси или имеют неоднородный зерновой состав, то в
карьерах их обогащают, освобождая от посторонних примесей, а также
разделяют на фракции по размерам зерен.

Основной составной частью
таких песков являются зерна минерала кварца (SiO₂);
температура плавления его 1713°С. Кроме зерен кварца песок
содержит частицы полевых шпатов, слюды, окислов железа, глинистых и
других минералов.

В зависимости от
содержания глинистой составляющей пески делят на кварцевые и
глинистые.

Кварцевыми называют пески, содержащие глинистых
составляющих не более 2%. Пески, содержащие более 2% глинистых
составляющих, называют глинистыми (табл. 1).

1. Классификация и состав
(%) формовочных песков

Песок	Класс	Глинистая составляющая	SiO2	Вредные примеси
окислы щелочноземельных металлов	окислы железа
Обогащенный кварцевый	Об1К Об2К Об3К	0,2 0,5 1,1	98,5 98,0 97,5	0,4 0,75 1,0	0,2 0,4 0,6
Кварцевый	1К 2К 3К 4К	До 2	97 96 94 90	1,2 1,5 2,0 —	0,75 1,0 1,5 —
Тощий	Т	Св. 2 до 10	—	—	—
Полужирный	П	Св. 10 до 20	—	—	—
Жирный	Ж	Св. 20 до 30	—	—	—
Очень жирный	Ож	Св. 30 до 50	—	—	—

Зерновой состав
формовочных песков (табл. 2) определяют по навеске 50 г сухого песка,
от которого отделена глинистая составляющая. Навеску сухого песка
просеивают через набор калиброванных сит с точными размерами ячеек.
Песок, оставшийся в наибольшем количестве на трех смежных ситах,
называют основной зерновой фракцией.

2. Классификация песков
на группы по величине зерен основной фракции

Песок	Группа	Номера сит, на которых остаются зерна основной фракции
Грубый	063	1; 063; 04
Очень крупный	04	063; 04; 0315
Крупный	0315	04; 0315; 02
Средний	02	0315; 02; 016
Мелкий	016	02; 016; 01
Очень мелкий	01	016; 01; 0063
Тонкий	0063	01; 0063; 005
Пылевидный	005	0063; 005; тазик

При выборе песков следует
учитывать характер изготовляемых отливок. Для крупных отливок
применяют более крупный песок, который придает смеси повышенную
огнеупорность и газопроницаемость. Для мелких отливок используют
мелкозернистый песок, обеспечивающий получение более чистой
поверхности.

Пески делят на две
категории А и Б. К категории А относят пески с большим остатком
основной фракции песка на крайнем верхнем сите из трех смежных, к
категории Б — пески с большим остатком на крайнем нижнем сите.

При маркировке песка на
первом месте ставят обозначения класса, на втором — группы, на
третьем — категории. Например, кварцевый песок средней
зернистости обозначается 1К02А, 2К02А или 1К02Б, 2К02Б; тощие пески
обозначают Т0315А, полужирные и очень жирные пески П025, ОЖ01.

Для улучшения качества
поверхности отливки применяют в некоторых случаях формовочные
материалы с более повышенной, чем у кварцевых песков, огнеупорностью
и высокой химической стойкостью.

К ним относят:

оливины, имеющие формулу
химического соединения (Mg, Fe)₂[SiO₄].
Температура плавления оливиновых песков около 1800°С. Их
применяют как составную часть облицовочной смеси для форм крупных
стальных и чугунных отливок;

хромистый
железняк-минерал, имеющий химический состав, соответствующий
формуле Fe Cr₂O₄. Температура его плавления
зависит от количества примесей в основном веществе, но выше
температуры плавления кварца. Хромистый железняк в виде зерен
размером 1 — 1,5 мм применяют в облицовочных смесях для форм
крупных стальных отливок;

циркон ZrSiO₄,
имеющий высокую температуру плавления (2450°С) и большую, чем у
кварца, теплопроводность. Измельченный циркон применяют для
приготовления формовочных и стержневых смесей, красок и паст;

шамот (mAl₂O₃*nSiO₂),
представляющий собой огнеупорную глину, обожженную до потери
пластичности. Шамот используют в смесях для изготовления сухих
литейных форм средних и крупных стальных отливок.

МАРКИ

1.1. Формовочные пески в зависимости от массовой доли глинистой составляющей (частиц глинистых материалов и обломков зерен кварца и других минералов размером менее 0,02 мм) подразделяют на кварцевые (К), тощие (Т) и жирные (Ж).

Кварцевые и тощие формовочные пески подразделяют на группы в зависимости от массовой доли глинистой составляющей, диоксида кремния, коэффициента однородности и среднего размера зерна, жирные – от предела прочности при сжатии во влажном состоянии и среднего размера зерна.

1.2. Кварцевые пески содержат до 2,0 % глинистой составляющей.

Группы кварцевых песков приведены в табл. – .

Таблица 1

	Массовая доля глинистой составляющей, %, не более
1	0,2
2	0,5
3	1,0
4	1,5
5	2,0

Таблица 2

	Массовая доля диоксида кремния, %, не менее
К1	99,0
К2	98,0
К3	97,0
К4	95,0
К5	93,0

Таблица 3

	Коэффициент однородности, %
О1	Св. 80,0
О2	От 70,0 до 80,0
О3	» 60,0 » 70,0
О4	» 50,0 » 60,0
О5	До 50,0

Таблица 4

	Средний размер зерна, мм
01	До 0,14
016	От 0,14 до 0,18
02	» 0,19 » 0,23
025	» 0,24 » 0,28
03	Св. 0,28

1.3. Тощие пески содержат от 2,0 % до 12,0 % глинистой составляющей.

Группы тощих песков приведены в табл. – .

Таблица 5

Группа	Массовая доля глинистой составляющей, %, не более
1	4,0
2	8,0
3	12,0

Таблица 6

	Массовая доля диоксида кремния, %, не менее
Т1	96,0
Т2	93,0
Т3	90,0

Таблица 7

	Предел прочности при сжатии во влажном состоянии, МПа
Ж1	Св. 0,08
Ж2	От 0,05 до 0,08
Ж3	» 0,05

1.4. Жирные пески содержат от 12,0 % до 50,0 % глинистой составляющей.

Группы жирных песков приведены в табл. и .

1.5. Обозначение марок кварцевых и тощих песков состоит из обозначений групп по массовой доле глинистой составляющей, массовой доле диоксида кремния, коэффициенту однородности и среднему размеру зерна.

Пример. 2K₁O₃02 – кварцевый формовочный песок с массовой долей глинистой составляющей от 0,2 % до 0,5 %, массовой долей диоксида кремния не менее 99,0 %, коэффициентом однородности от 60,0 % до 70,0 % и средним размером зерна от 0,19 до 0,23 мм.

(Поправка).

1.6. Обозначение марок жирных песков состоит из обозначений групп по пределу прочности при сжатии во влажном состоянии и среднему размеру зерна.

Пример. Ж₂016 – жирный формовочный песок с пределом прочности при сжатии во влажном состоянии от 0,05 до 0,08 МПа и средним размером зерна от 0,14 до 0,18 мм.

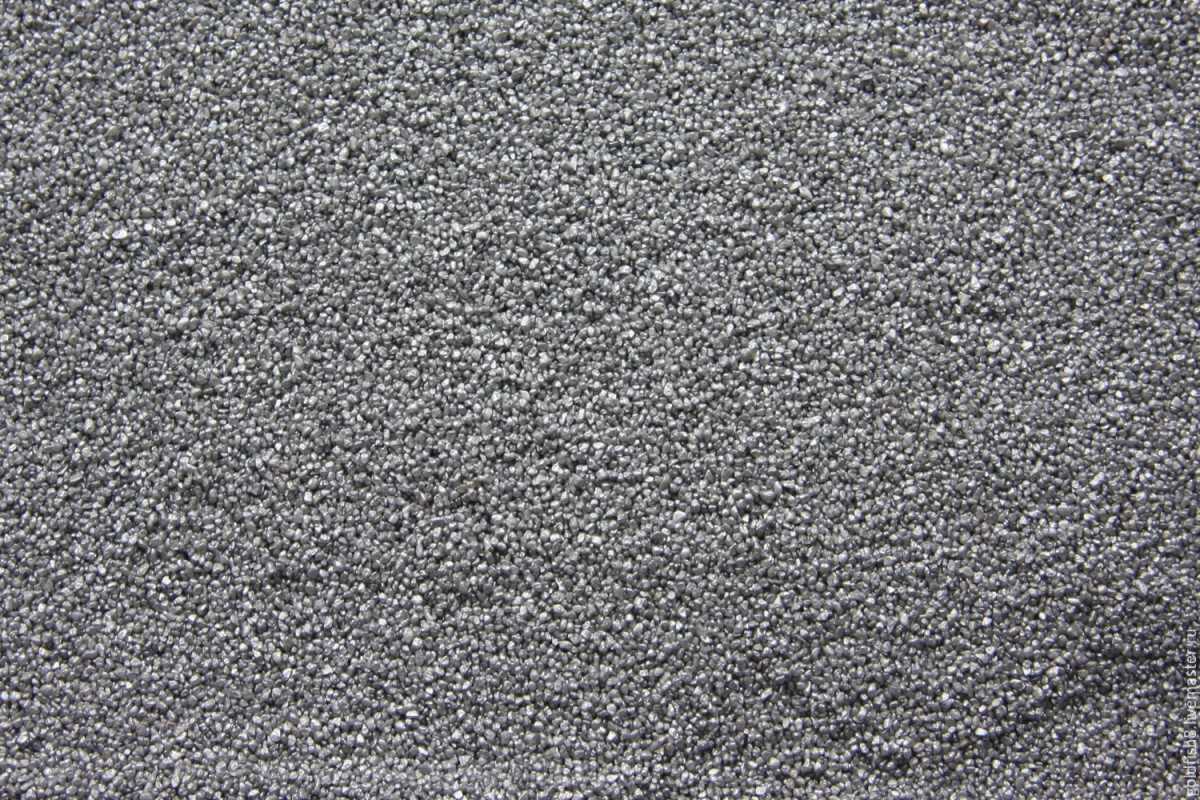

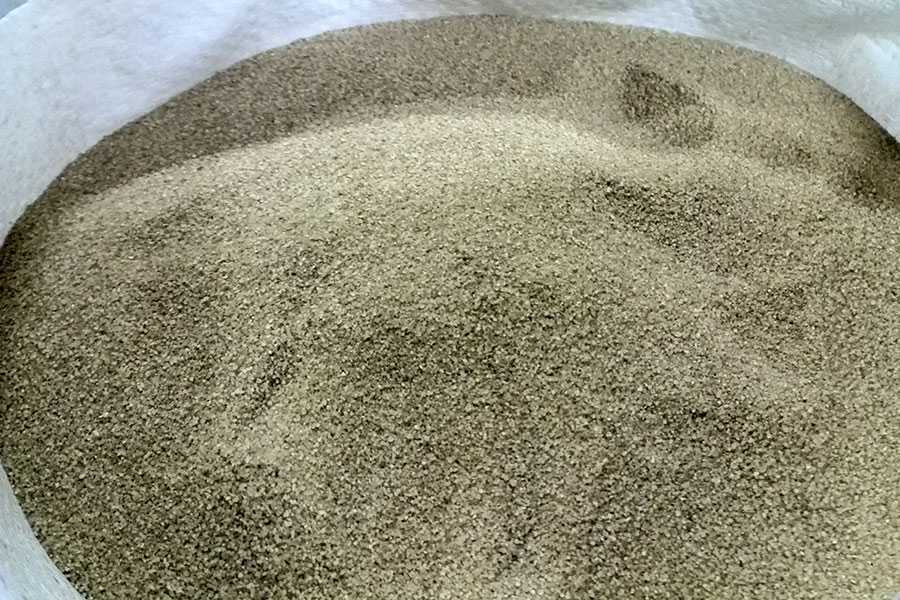

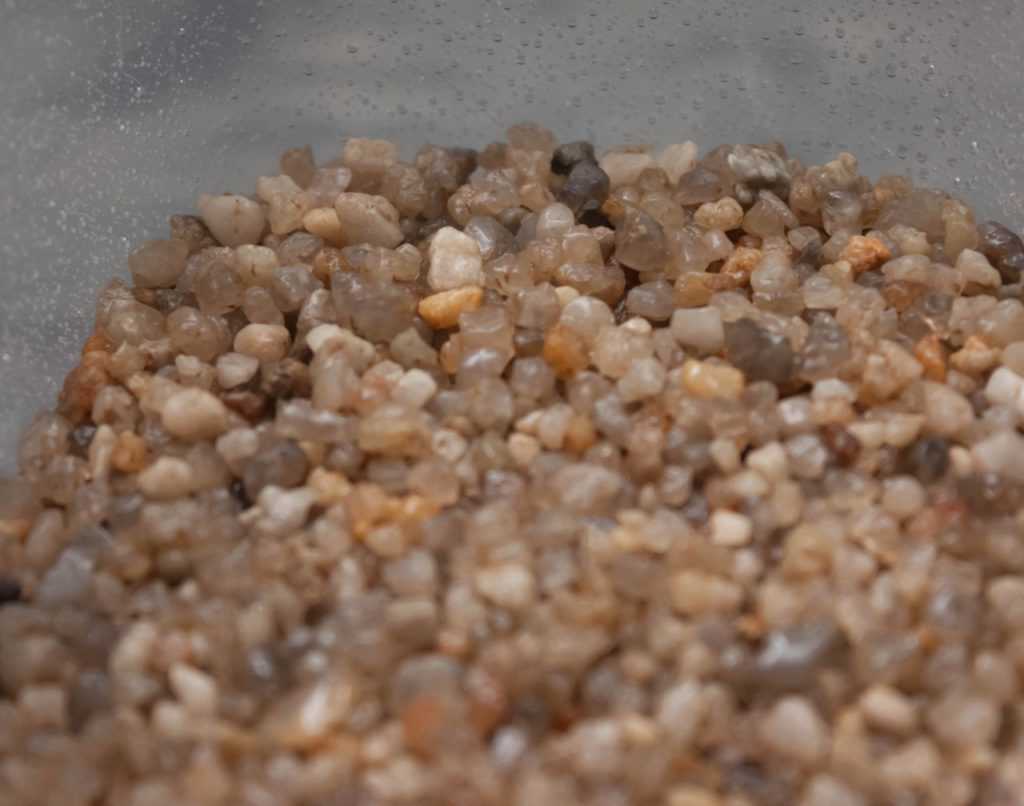

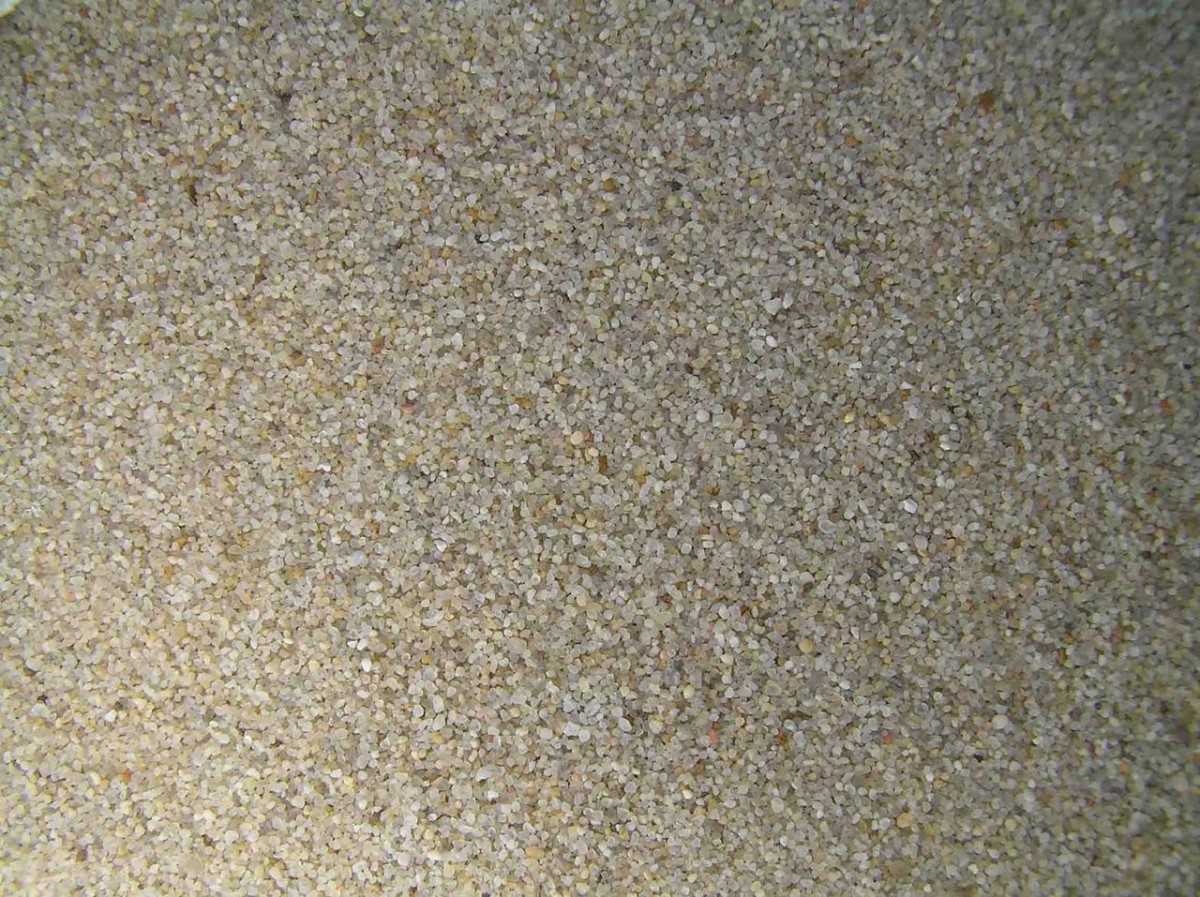

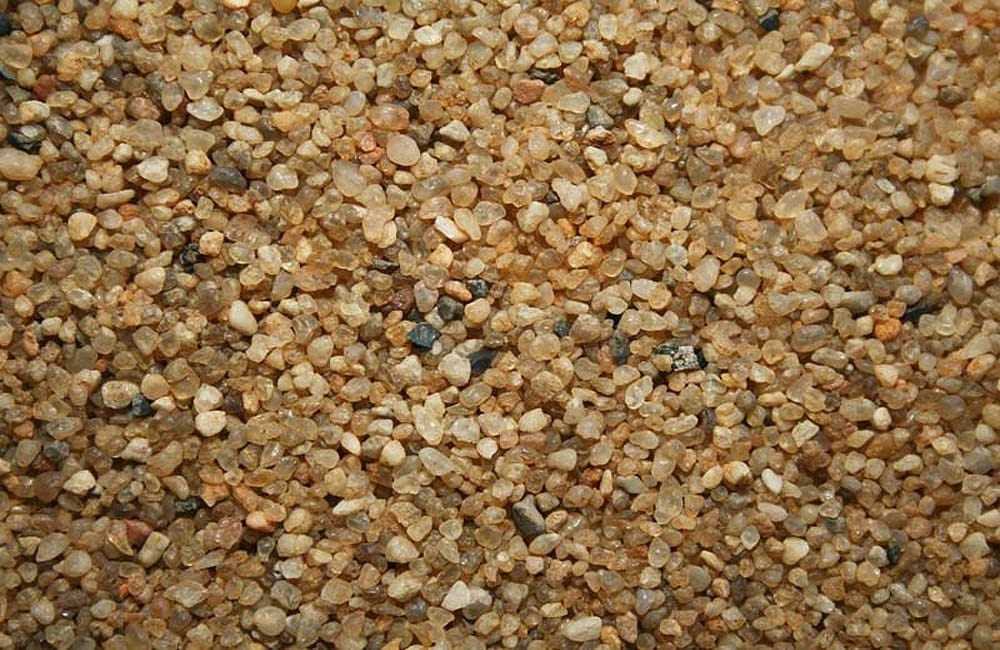

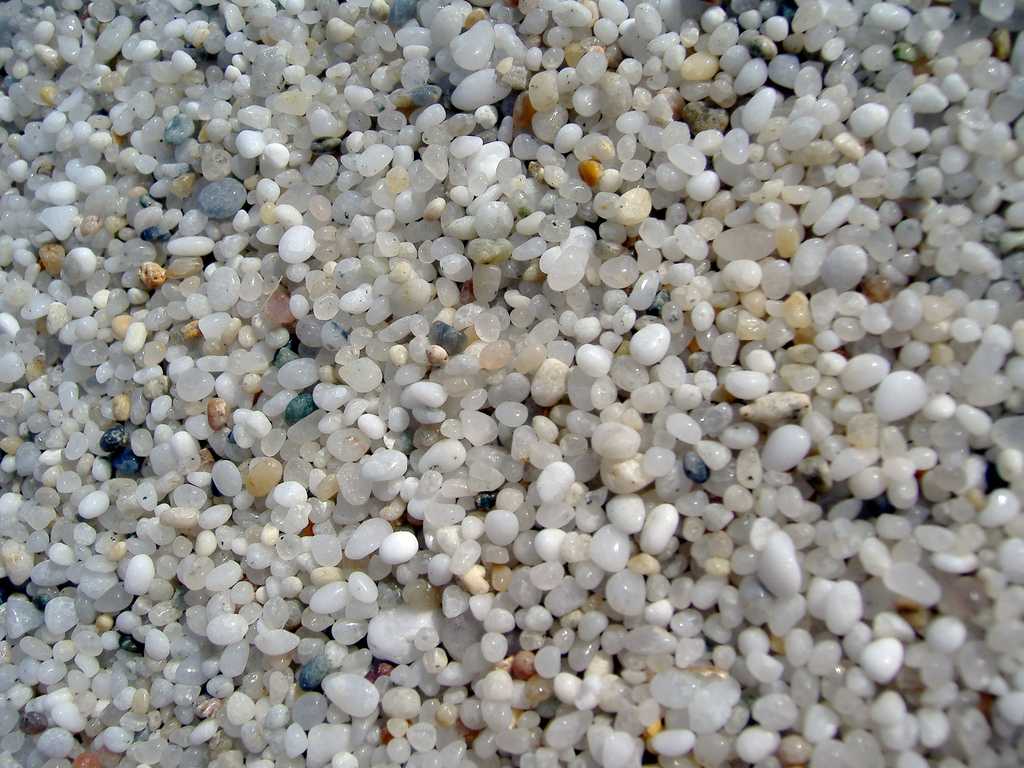

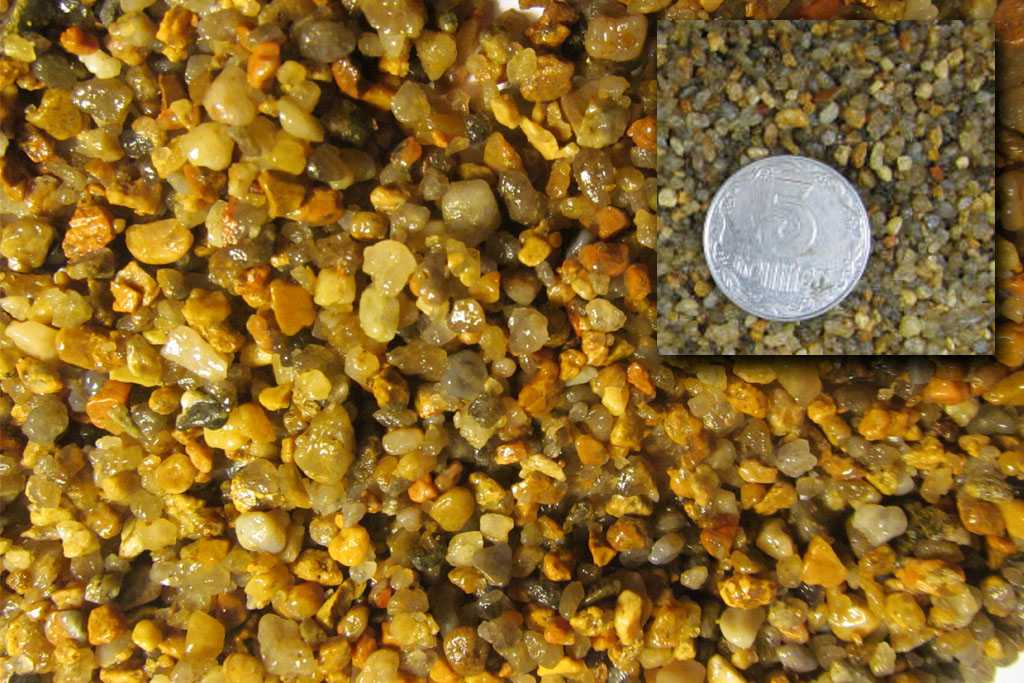

Фото кварцевого песка

Также рекомендуем просмотреть:

• Лучшая пароизоляция для дома
• Как выбирать гипсокартон
• Какой цемент лучше выбрать
• Виды крепежей для гипсокартона
• Экструзионный пенополистирол
• Сухая засыпка
• Применение бетоноконтакта
• Виды утеплителей и их свойства
• Кладочная смесь для кирпича
• Лучшая затирка для швов плитки
• Виды анкеров для бетона
• Лучшая сухая шпаклевка
• Какие штукатурные смеси лучше
• Обзор лучших добавок в бетон
• Размеры асбестоцементных труб
• Как выбрать керамическую плитку
• Какая подложка под ламинат лучше
• Обзор лучших гидроизоляционных материалов
• Какой кирпич лучше
• Виды профилей для гипсокартона и их применение
• Как выбрать рубероид для кровли
• Какой плиточный клей лучше выбрать
• Материалы для отделки фасадов
• Лучший монтажный клей для пеноблоков
• Грунтовка для стен
• Стеклообои в интерьере
• Виды и свойства герметика
• Как выбрать гипсокартон

Помогите сайту, поделитесь в соцсетях

Использование

Кварцевый песок, благодаря высоким техническим и эксплуатационным характеристикам, применяется во множестве сфер. Использование в конкретной области зависит от вида.

1. Стекольный кварцевый песок. Уже из названия можно сделать вывод, что этот вид применяется в стекольной промышленности. Из него делают стекло, стекловолокно, изоляционные материалы, керамические изделия и фарфор. Размер отдельных песчинок варьируется от 0,1 до 0,4 мм. Характеристики производимого стекла напрямую зависят от марки кварцевого песка (по уровню содержания железа). Чтобы очистить песок от железа, применяется магнитное обогащение.
2. Формовочный. Основная сфера использования – металлургическая промышленность. Из этого материала изготавливают формы для литья. Изделия из этого вида кварцевого песка отличаются от других высокой устойчивостью к экстремальным температурам, а также к механическому воздействию.
3. Фракционный. Один из самых универсальных видов, широко применяется в промышленности. При фракции менее 0,1 мм (пылевидный кварцевый песок) используется в качестве наполнителя для различных высококачественных строительных смесей.

Если размер отдельных песчинок варьируется от 0,2 до 0,8, кварцевый песок используется в качестве абразива для обработки металлических поверхностей (используется в пескоструйных машинах). С его помощью можно отшлифовать поверхность, снять старый слой краски и даже нанести узор на поверхности из различных материалов.

Наиболее крупные фракции песка приобретают имя кварцевой крошки. Чаще всего ее применяют для декоративной отделки различных поверхностей и элементов интерьера.

Выше было сказано, что кварцевый песок применяется еще и в системах очистки. Имеется в виду как бытовая, так и промышленная очистка. В этом случае используется кварцевый песок самой разной фракции. Таким образом, достигается наилучшая сорбционная способность. Пример использования кварцевого песка в системах фильтрации – очистка нефтепродуктов от посторонних примесей.

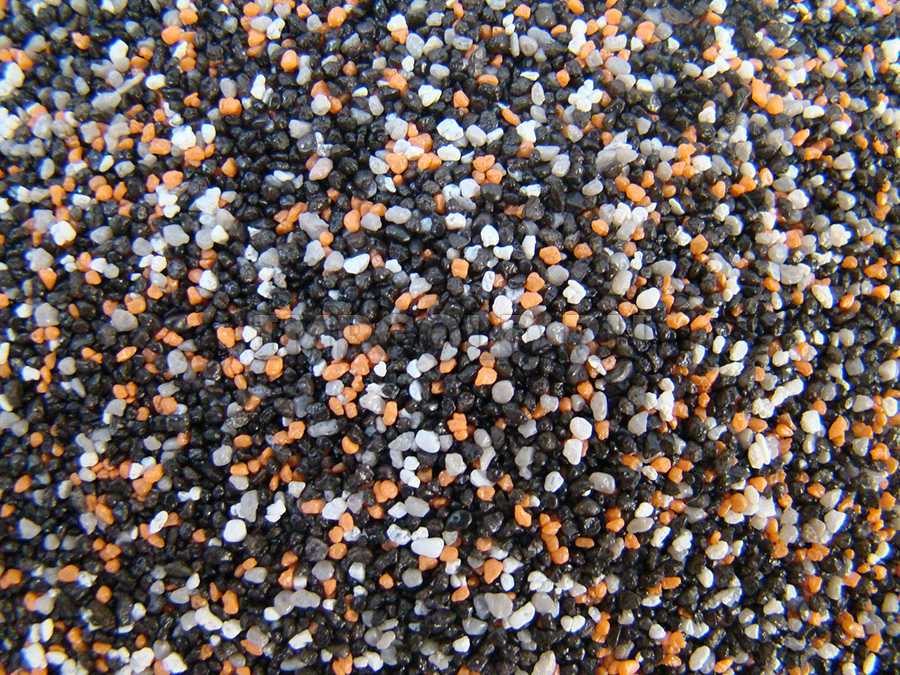

Окрашенный кварцевый песок разной фракции получил наибольшее распространение в детском творчестве, а также в качестве грунта для аквариумов. На зерна песка наносится краска на полиуретановой или эпоксидной основе. В результате песок не истирается и на выгорает, обладает высокой механической и химической устойчивостью.

В строительной промышленности кварцевый песок также применяется. Его используют в процессе изготовления силикатного кирпича и огнеупорного бетона. В дорожной отрасли песок используют для создания нескользящей поверхности. В животноводстве кварцевый песок дают птицам вместе с пищей, чтобы ускорить процесс переваривания.

Стоит отметить широкое применение кварцевого песка в системах фильтрации для бассейнов. Сегодня это одни из самых популярных систем, благодаря превосходному сочетанию цены и качества.

Работа фильтров основывается на простом принципе: вода поступает сверху в фильтр и под действием гравитации проходит через слой кварцевого песка, очищаясь от загрязнений. Наполнителем для систем фильтрации выступает дробленый кварцевый песок разной фракции.

Марки

В зависимости от содержания кварца и величины зерен кварцевому формовочному песку присваивают марку в виде цифровой записи «2-К2-О₁-02». Из нее можно узнать:

• содержание глины;
• коэффициент однородности;
• средний размер зерна.

Расшифровка марок кварцевого песка

• Массовая доля глины – первая цифра – от 1 до 5, где 1 обозначает минимальные 0,2 %, а 5 – максимальные 2 %.
• Массовая доля кварца – от К1 до К5, где К1 – это 99 % кварца, а К5 – 93 %.
• Однородность – от О₁ (80 % однородности) до О₅ (45–50 %).
• Фракционность (последние две цифры в маркировке) – 01 – до 0,18 мм, 02 – от 0,2 до 0,23 мм, 025 – от 0,24 до 0,27 мм, 03 – до 0,3 мм.

К примеру, у сухого формовочного песка марки 2К2О₁02: 0,45 % массовой доли глины, 98 % кварца, высокая степень однородности 80 % и средняя величина фракций 0,2–0,23 мм.

Существуют и другие марки формовочного песка. Например, в тощем – глинистая составляющая достигает 12 %, а в менее прочном жирном – содержание глины колеблется в пределах 12–50 %.

Кварцевый формовочный песок обладает высокими эксплуатационными характеристиками
