Столярный верстак своими руками

Как и из чего делать

Самый доступный и практичный материал – дерево и его производные. Фанера, ДСП, ДВП, ОСБ, столешницы от уже ненужных столов и прочее станут вполне разумным выбором

При этом важно учитывать:

• если работы ведутся во влажном помещении, необходимо выбирать материал с защитой от влаги – ламинированные, с пропитками, с последующей обработкой лаком/краской;
• рабочая поверхность должна быть максимально ровной и гладкой. Использование досок разной толщины/фактуры/обработки не позволит получить такую поверхность, поэтому для столешницы лучше использовать цельную плиту фанеры, древесной плиты;
• направляющие и стойки стоит выполнять из материала одного типа и размера, кроме тех случаев, когда нагрузка распределяется неравномерно и часть стоек требует усиления;
• соединения древесных материалов выполняются с помощью крепежных деталей (саморезов, болтов, винтов, конфирматов) и клея, а также системы шип-паз или паз-гребень. Клеевой тип соединения требуют выдержки для полного высыхания клея, в ответственных местах склейку лучше продублировать крепежом из металла.

Собирать верстак в гараж из дерева своими руками необходимо в достаточно сухом и хорошо проветриваемом помещении – пыль от распиловки и шлифовки материалов, испарения от лака/краски должны быстро удаляться.

Важно: поскольку нагрузка на столешницу зачастую очень велика и неравномерна – например, только на один угол – ее необходимо усиливать расположенной под основной плоскостью рамой или подпорками.

Инструкция по изготовлению верстака

Поскольку каждый делает стол «для себя», приводить в статье точные методики нецелесообразно. Но общий алгоритм для разных конструкций одинаковый.

После всей подготовки и изготовления чертежей приступаем к сварке нашего будущего верстака.

Металлического

Начать можно с изготовления столешницы.

1. Сделайте деревянный щит толщиной 4–6 см. Он нужен для амортизации ударов и тишины при работе. Сначала просушите древесину, а затем пропитайте её средствами от гнили и жуков-короедов.
2. При желании в нижней части присоедините полосы толстой резины по всему контуру.
3. Накройте щит металлическим листом и зафиксируйте его саморезами.

После этого изготавливаем каркас.

1. Разрежьте прокат или круглую трубу на части необходимой длины. Желательно сразу убрать заусенцы и скруглить острые грани. Каркас можно сделать из уголка размером 20х20х3 мм.
2. Будет правильно, если предварительно вы зачистите металл от грязи и ржавчины.
3. Сварите все отрезки в нужной конфигурации. Для прочности на сварные швы навариваются дополнительные накладки или делаются распорки.

После монтажа основных элементов наварите продольные и поперечные полосы. Чем их больше, тем лучше, с точки зрения прочности.

Из уголка сделайте направляющие для ящиков.

Зафиксируйте столешницу в верхней части верстака. Это можно сделать болтами или сваркой. При этом лучше сначала наложите столешницу и тогда сверлите отверстия. Иначе при монтаже они могут сильно не совпасть, и их придётся сверлить заново.

Для безопасной работы на верстаке нужно использовать болты с потайной головкой. Углубления для них делаются зенковкой или большим сверлом (им нужно снять фаску под головку болта).

Зачистите все швы. Они должны быть аккуратными и не иметь капель металла.

Основное правило – длина и площадь сварного шва при стыковке деталей должна быть наибольшей. Для этого можно сделать дополнительные пропилы или фаски в свариваемых элементах.

Добавьте менее ответственные детали.

• Если ваш верстак будет с полкой, для неё понадобится лист фанеры или ДСП.
• Из дерева или тонкого металла сделайте ящики для инструментов. Их размер зависит от ваших предпочтений. Не забудьте вырезать или приварить ручки, чтобы их можно было выдвинуть.

Инструменты закрепляются на колышках или гвоздиках.

Далее, покройте металлические части грунтовкой в 2 слоя, а затем краской. Столешницу обработайте преобразователем ржавчины.

Более наглядно процесс работы показан на видео.

А если вам нужна менее монументальная конструкция, можно изготовить верстак из дерева.

Деревянного

Такой верстак больше подходит для столярных работ, чем для слесарных. Даже самое прочное дерево не выдержит больших нагрузок, поэтому можно сделать металлический каркас и деревянную столешницу.

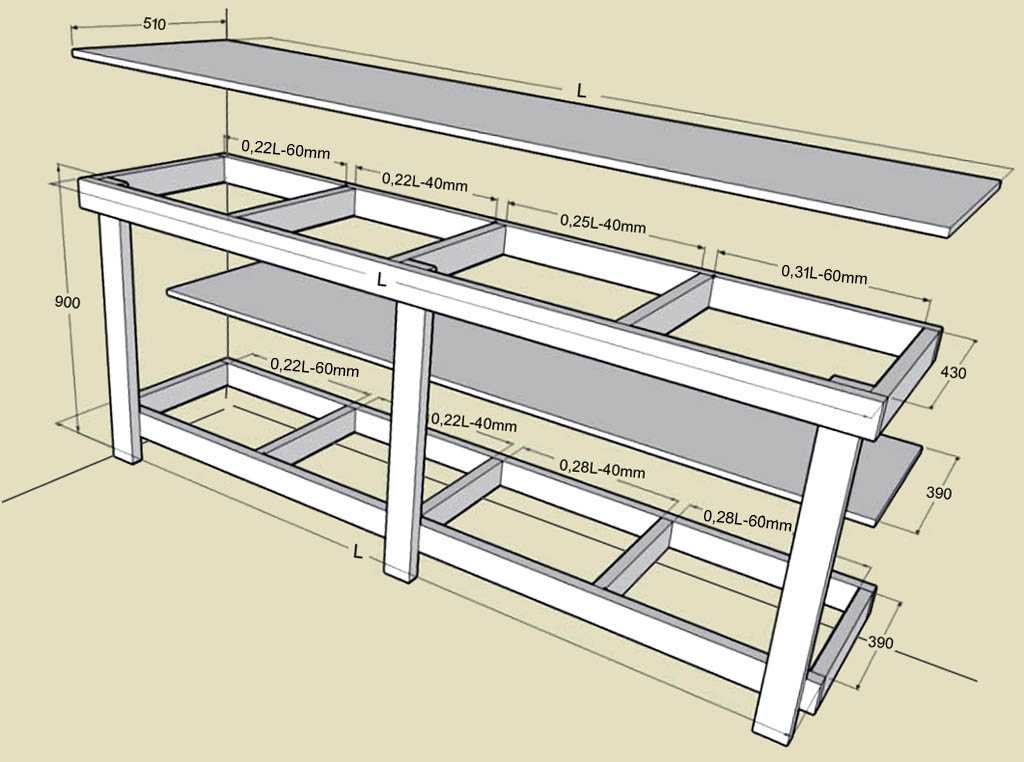

Чисто деревянный верстак проще изготовить и стоить он будет дешевле. Вот примерно как он выглядит.

При работе обратите внимание на некоторые особенности

• Бруски соединяются уголками или винтами.
• Соединение получится более прочным, если болты будут проходить насквозь и заканчиваться гайкой.
• Не забывайте подкладывать шайбы.
• Дерево должно быть хорошо просушенным. Работа с сырым не допускается.
• Все части такого верстака нужно покрыть антибактериальным составом и средством от жуков-короедов.

Такой верстак может быть складным (но прочность снизится ещё больше)

В таком случае нужно особое внимание уделить шарнирам

1. Просверлите в деталях большее отверстие, чем скрепляющий болт.
2. Вставьте в него металлическую трубку. Её концы должны выступать на 1–2 мм.
3. Между деревянными планками желательно положить стальную шайбу.
4. Затем соедините эти элементы болтом. Подложите широкие шайбы под болт и гайку.
5. Накрутите контргайку или застопорите разъёмное соединение другим способом.

Вот варианты таких станков.

Не забывайте, что деревянные конструкции требуют ухода. На них не должно попадать машинное масло, растворители и другие агрессивные вещества. Да и нужно периодически смотреть, что гайки не раскрутились. Металлические верстаки такой заботы не требуют.

После сборки приступаем к обустройству нашего нового верстака.

Рекомендации

Рабочий стол будет долго служить вам, если соблюдать простые правила его эксплуатации.

1. Даже покрытый лаком верстак необходимо оберегать от влаги.
2. Периодически очищайте стол от пыли и грязи.
3. Осторожнее работайте с различными химическими жидкостями, они могут негативно повлиять на лаковое покрытие.
4. Равномерно распределяйте нагрузку на столешницу, не перегружайте ее, устанавливая оборудования только с одной стороны. Помните, что на столешницу при работе действует как статическая нагрузка, так и динамическая. Если нагрузка будет неравномерно распределена, то щит может попросту не выдержать ее.
5. Периодически подтягивайте болты в основании, не допуская расшатывания основания, иначе это негативно скажется на качестве изделия.
6. Не забывайте про подсветку. Предлагаем рассмотреть в качестве дополнительного источника освещения люминесцентные лампы или светодиодную ленту.
7. При установке верстака хорошо продумайте, где будет подключаться электрический инструмент. Если есть возможность, то лучше установить нужное количество розеток на фартуке.
8. В помещении стол располагайте перпендикулярно источнику освещения, так, чтобы свет попадал на ведущую руку (левшам – справа, а правшам, соответственно, слева).
9. Не размещайте верстак у окна. Слесарные работы обычно занимают довольно много времени, а у окон так или иначе присутствует естественная вентиляция, соответственно, риск простудных заболеваний возрастает.
10. Тиски должны быть размещены также под ведущую руку.
11. Для сохранения собственного здоровья при многочасовой работе используйте стул, высота которого равняется расстоянию от вашей ступни для угла подколенной выемки. Колено при этом согнуто под углом в 45º. Также рекомендуем использовать угловую подставку для ног размером примерно 40х40 см.
12. Старайтесь поддерживать температуру воздуха в мастерской не больше 20ºC. При более высокой температуре древесина начнет ссыхаться, а при низкой возрастает способность дерева поглощать влагу и разбухать.

Самостоятельное изготовление столярного верстака – дело небыстрое, но увлекательное, ведь нужно учесть не только свои потребности, но и эргономику всего рабочего пространства. Не старайтесь сделать сразу же монументальный стол, помните, что всегда есть возможность допустить неточность. К тому же со временем придется менять столешницу, и тогда вы сможете модернизировать свое рабочее место уже с учетом прошлых ошибок. Семейный бюджет при этом тоже значительно экономится.

Как сделать столярный верстак своими руками смотрите далее.

Заключительные работы при создании стального верстака

Убедитесь, что конструкция не содержит некачественно проваренных швов, излишних капель стали. Если дефекты присутствуют – исправьте их до покраски.

Собранный стол прогрунтуйте (если есть ржавчина) и прокрасьте краской, хорошо пристающей к металлу.

Убедитесь, что все стыки и сварочные швы полностью покрыты – некачественно покрашенная сталь либо пропущенные участки, точки могут привести к появлению ржавчины вскоре после сборки стола.

Дождавшись, пока конструкция окончательно высохнет, уложите под столешницу заранее отшлифованные и пропитанные нужными составами доски. Расположите их несколько свободно – дерево сжимается при усыхании и расширяется при изменении влажности, набирая в себя влагу. Подход здесь тот же, что и при монтаже сайдинговых панелей на доме или технологическая щель между дверным полотном и коробкой, щель в полах по периметру. Это позволит дереву не деформироваться и не выгнуться на жаре – температурный коэффициент расширения также соблюдают.

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.

Основание

Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.

Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.

Из чего сделать столешницу?

Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

Защитный экран

Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.

Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.

Дополнительное оборудование

Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.

Материалы для сборки верстака. Общая стоимость верстака.

Для сборки верстака потребуется совсем не много материалов общей стоимостью от 3 до 3,5 тысяч рублей, в зависимости от места приобретения. Для справки будут указаны цены из магазина Леруа Мерлен, подмосковного региона.

Пиломатериалы

Брусок строганный 30х40х2000 хвоя — 1 шт. (68 руб.)
Доска строганная 40х96х3000 хвоя — 5 шт. (1610 руб.)
Доска строганная 20х96х3000 хвоя — 4 шт. (620 руб.)
Раскладка 14х14х2100 хвоя — 1 шт. (70 руб.)

Крепёж

Болт с гайкой и двумя шайбами M8x100 — 16 шт. (416 руб.)
Саморезы гипсокартон-дерево 3.5х45 200 шт. — 1 коробка (147 руб.)
Саморезы гипсокартон-дерево 4.2х90 6 шт. — 3 упаковки (42 руб.)
Шкант мебельный 10х50, дерево, цвет бежевый, 30 шт. — 1 упаковка (47 руб.)
Уголок крепежный 40х40х40х1.5 усиленный — 4 шт. (52 руб.)
Клей ПВА влагостойкий D3 Tytan 200 г — 1 флакон (151 руб.)

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Пристенный верстак для гаража

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

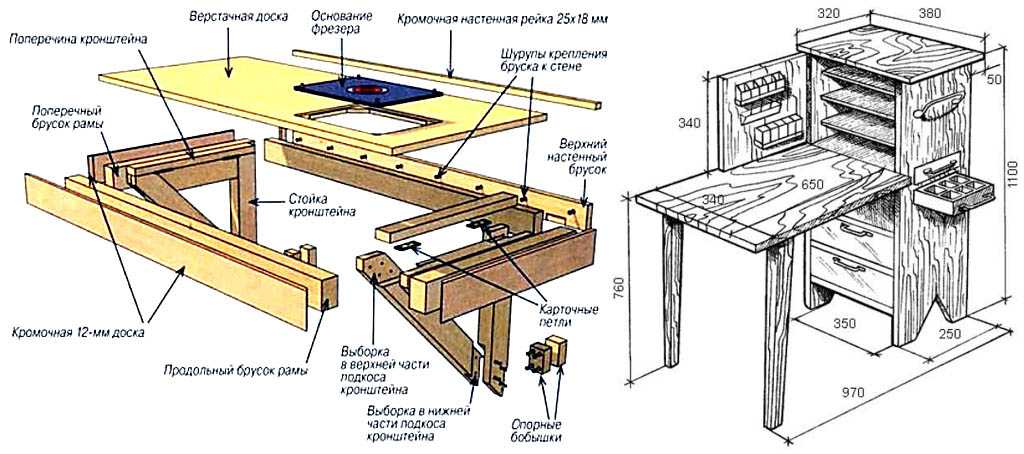

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Настенный верстак для гаража и мини верстак-шкаф

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Инструкция по изготовлению

Простейший верстак, не уступающий по прочности своим более функциональным собратьям, изготавливается следующим образом.

1. Разметьте (по чертежу) и распилите листы из фанеры и брус (либо доску) под требуемые детали.
2. Соберите основной короб (например, размер 190*95 см) – состыкуйте и соедините при помощи уголков и столярного клея его детали. Получится четырёхсторонняя рама.
3. Усильте раму с помощью косоугольных проставок по углам. При этом прямой угол и проставка образуют равнобедренный треугольник – со всех четырёх сторон. Длина основания такого треугольника (сама проставка), к примеру, выбирается на 30 см (средняя линия по толщине доски, из которой она изготовлена). Для закрепления проставок некоторые уголки выгибаются с 90 на 135 градусов, правильность угла проверяется обычным школьным транспортиром.
4. Прикрепите к раме ножки будущего верстака и также усильте их с помощью «треугольников», как и саму раму, во всех восьми местах. Длина (высота) ножек, к примеру, под рост мастера в 1,8 м может быть равной ровно метр. Старайтесь подобрать такую высоту верстака, чтобы вам удобно было работать, не нагибаясь.
5. Под «треугольниками», вплотную к ним или на небольшом расстоянии закрепите нижние перекладины – т. н. подверстачье. Если столешница окажется на высоте, к примеру, 105 см, то высота полки для ящиков – 75 см. Периметр подверстачья равен периметру верхней рамы. Усильте его в центре при помощи вертикальных перекладин, соединяющих горизонтальные (царги) с доской верхней рамы. В плоскости, совпадающей с вертикальными перекладинами, установите и закрепите косоугольные проставки.

Несущая конструкция готова, теперь она прочна и надёжна, не расшатается. Для завершения сборки сделайте следующее.

1. Соберите ящики. Если одна перекладина разделяет подверстачье по длине пополам, потребуются четыре ящика – по два с каждой стороны. Трёхсекторное разделение потребует шесть ящиков, и т. д. Например, при внутренних размерах рамы (короба) верстака 195*95 см ширина ящика при двух внутренних вертикальных перегородках подверстачья составит чуть больше 60 см. Глубина – расстояние, на которое ящик задвигается внутрь – порядка 45 см. Соедините боковины, дно и лицевую стенку ящиков при помощи клея и уголков, монтируемых изнутри. Для ручек подойдут ручки для дверей и шкафов.
2. Установите дно подверстачья. Проверьте работу ящиков – они должны выдвигаться и задвигаться свободно, без заметных усилий.
3. Установите столешницу. Проверьте, все ли крепления правильно смонтированы.

Верстак собран и готов к работе. Для продления срока службы дерево пропитывается синтетическими реагентами, предотвращающими образование плесени, а для предотвращения возгорания – составом «Огнебиозащита» (или похожим негорючим химическим средством).

Правильно собранный верстак способен прослужить не одно десятилетие. Некоторый уход за ним также требуется. Полноценный производственный конвейер задействовать на нём не удастся, а для небольшой мастерской конструкция вполне подойдёт.

В представленном ниже видео вы сможете наблюдать процесс изготовления деревянного верстака своими руками.
