Назначение, особенности базовых видов мебельных петель, нюансы монтажа

Как регулировать петли на мебели

Чтобы правильно настроить работу навеса, в первую очередь необходимо проверить положение самого шкафа. Двери на фасаде помогут провиснуть под собственным весом или из-за перекоса корпуса. Для этого проверяем уровнем положение коробки и выравниваем либо переделкой подвеса на стене, либо пытаемся регулировать высоту ножек.

У любой врезной петли имеется как минимум три винта регулировки положения. В целом система позволяет регулировать положение двери, ее смещение на 2-4 мм по вертикали, горизонтали и в глубину. Так как петли обычно две, то можно корректировать и угловое отклонение. Более подробно описание винтов регулировки мебельных петель приведено на видео:

Но можно и воспользоваться схемой, приведенной ниже.

Как регулировать мебельные петли по вертикали

Во всех методичках и руководствах обычно рекомендуется начинать регулировку положения двери с устранения наиболее очевидных проблем с петлями. Если саморезы оказались недостаточно глубоко завернуты или прослаблены на обеих точках крепления, то одна половинка фасада просто опустится на несколько миллиметров ниже относительно другой.

Совет! В первую очередь необходимо проверить состояние самих саморезов. Если шкаф собран из ДСП невысокого качества, то случается, что крепеж вырывает из стружечной плиты.

В этом случае потребуется саморезы вывернуть, в отверстие уложить кусок спички или зубочистки и завернуть крепеж.

Если крепление в порядке, регулировать высоту подъема створки можно, отвернув саморез на 1-2 оборота. Далее поднимем дверь шкафа вровень со второй половинкой, зафиксируем ее и одновременно на ту же высоту поднимем «бабочку» петли. Остается лишь завернуть крепеж отверткой, линейкой и уровнем проверить точность установки.

Как настраивать мебельные петли по горизонтали

Так как при открытии шкафа человек обычно берется рукой за угол дверцы, то основная часть нагрузки приходится на ближайшую из петель. В результате створку может перекосить, верхние части двух створок столкнутся «лбами», внизу между дверцами образуется огромная клиновидная щель.

В этом случае приходится регулировать горизонтальное смещение по фронту на одной из петель, обычно на верхней. Для выравнивания положения потребуется вывернуть регулировочный винт, который расположен первым от торца, как на схеме.

Перед регулировкой нужно отпустить винт выровнять дверцу и лишь потом завернуть точку крепления

Если шкаф с перекосившейся дверью эксплуатировался в течение длительного срока времени, то наверняка придется регулировать и нижний навес. С помощью школьной деревянной линейки удобно контролировать величину зазора между кромками створок, чтобы не регулировать, что называется, «на глаз».

Таким же способом можно настроить двери шкафа с четырьмя петлями. Первоначально нужно отрегулировать зазор на верхней и нижней петле, затем выравнивают винтами люфт в середине створки. Один из вариантов регулировки горизонтального вылета приведен на видео:

Как правильно регулировать мебельные петли по глубине

Фронтальная или глубинная настройка дает возможность регулировать величину зазора между торцами боковых стенок шкафа и торцов двери в открытом положении.

Фронтальная регулировка наиболее важная, от точности выставления зазора зависит долговечность петли

Если створки не открываются полностью на угол в 90о, то, скорее всего, рабочий зазор отсутствует вообще. Чтобы устранить проблему, нужно регулировать указанное расстояние на уровне 0,6-3,4 мм. Опять же, очень удобно использовать в качестве калибра линейку.

Регулировать зазор несложно:

  • Выворачиваем самый дальний от фасада винт;
  • Укладываем на торец стенки линейку и фиксируем ее рукой;
  • Далее нужно регулировать вылет винта отверткой так, чтобы дверная створка шкафа открывалась на полный ход.

Делать зазор слишком большим тоже не рекомендуется, в этом случае придется дополнительно корректировать положение горизонтального перемещения рядом стоящим винтом.

Виды

Сегодня для закрепления дверей, как правило, применяют четырехшарнирные мебельные петли. Их просто монтировать, они служат долго и не боятся интенсивной эксплуатации. Моделей петель для шкафов несколько, остановимся подробнее на них.

Накладные и полунакладные

Популярные петли на четырех шарнирах отличаются хорошей прочностью, а потому их устанавливают не только на маленьких дверцах, но и объемных конструкциях. С помощью таких механизмов дверцы шкафов открываются ровно под прямым углом, практически нет перекоса, навес поддерживает полотно в одном положении.

Полунакладная петля идет с большим изгибом, из-за этого дверца, когда открыта, закрывает лишь половину торца мебели. С накладным шарниром торец вообще не виден. Поэтому полунакладные механизмы применяют в трехстворчатых шкафах.

Рояльные (инверсные)

Длинная пластина, состоящая из нескольких петель, соединяющихся друг с другом шарнирами, выполнена из металла. Это только на первый взгляд она выглядит хрупкой, на самом деле это очень прочный механизм. Им можно надежно закрепить даже крупногабаритное полотно, благодаря такому варианту обеспечивается открытие на 180 градусов.

Внутренние

Применяют такие навесы, когда требуется «утопить» створку в конструкции шкафа. Угол открытия в такой вариации получается более 90 градусов, что позволяет дверце не закрывать стенку. Их используют в шкафах-пеналах, а также при закреплении массивных дверных полотен.

Угловые

Бывают карточные и мебельные угловые навесы. Первые идут с отрицательным углом открытия, они дают возможность максимально раскрыться дверце, поэтому в мебельном деле их очень редко применяют. А вот мебельные угловые применяются по прямому назначению. Такая фурнитура встречается на различных предметах, идеально подходит для кухонных шкафов небольшого размера. Такие навесы обеспечивают открытие от 30 до 175 градусов.

Секретерные

Миниатюрные шарниры – сочетание петель карточного и накладного типов. Ими крепят створки, открывающиеся горизонтально. Секретерные шарниры прикрепляют винтами и врезают в конструкцию так же, как и другие четырехшарнирные модели.

Антресольные

Эти навесы также предназначены для полотен, которые должны открываться в горизонтальном положении, но несколько отличаются от секретерных моделей. Антресольные идут с рычагом и доводчиком, что облегчает открытие дверей шкафов наверх. С таким механизмом это делается легко, без особых усилий.

Штольные

Эти шарниры обеспечивают полное раскрытие дверцы. Их применяют с глухой фасадной части, когда есть необходимость зафиксировать фасады на боковые стойки, которые находятся по соседству со стенкой. Также их используют для закрепления фальшпанелей.

Ломберные

Применяется такая фурнитура в раскладной мебели, в частности в столах и тумбах- трансформерах. Шарниры удобны тем, что обеспечивают раскрытие полотна на 180 градусов. Нужны они также для фиксации откидных конструкций – в этом случае их монтируют на торец шкафа по принципу чопика.

Маятниковые и пяточные

Такие крепления напоминают карточные навесы, они также дают возможность конструкциям раскрываться вкруговую. Это обеспечивают два механизма, соединенных пластиной. Пяточные петли подходят для стеклянных изделий, а также их используют при закреплении небольших дверок на кухонных гарнитурах.

Карусельные

Из-за необычного внешнего вида карусельные навесы часто называют «крокодилами». Они находят свое применение на любых складных конструкциях, а также на кухонной мебели, когда нужно, чтобы одна дверца открывалась, не задевая вторую.

Самостоятельное изготовление шаблона

Изготовление шаблона для мебельных петель своими руками происходит по четкому плану

Важно соблюдать последовательность этапов. Если соблюдать все правила, то в процессе не возникнет никаких трудностей

Этапы разработки шаблона для петель:

  • Выбор и подготовка материалов;
  • Приготовление необходимых инструментов;
  • Разработка деталей шаблона;
  • Окончательная сборка всех элементов.

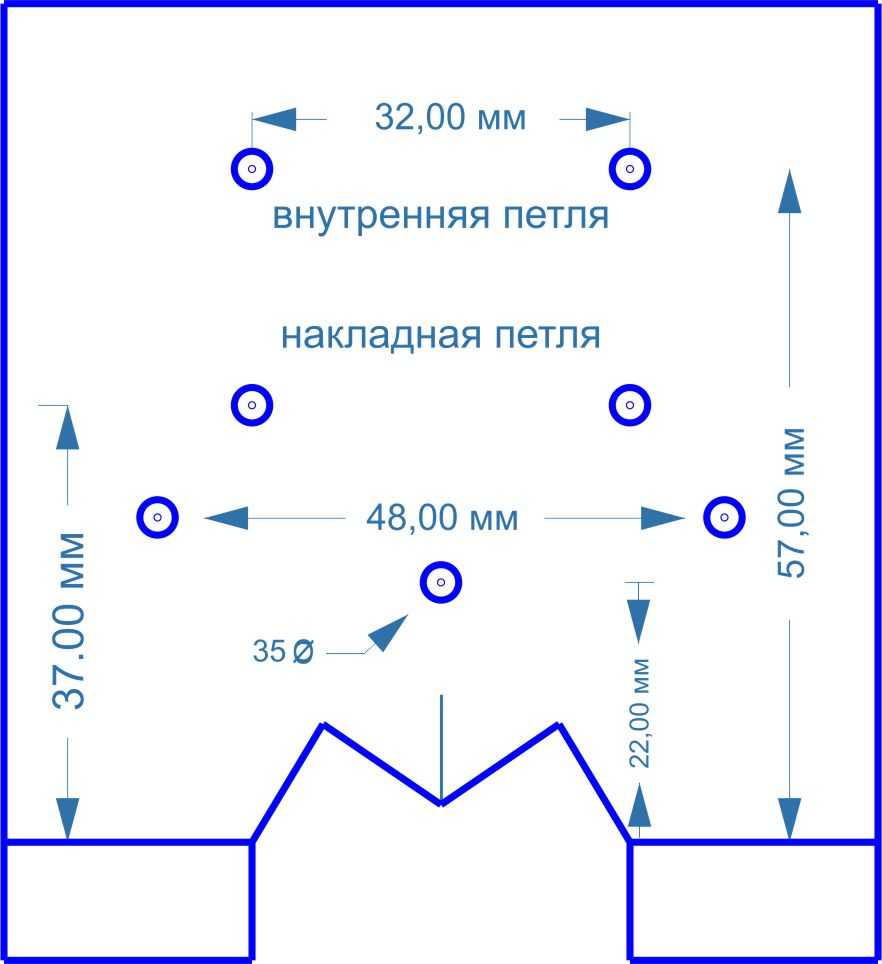

Бумажный шаблон для скачивания

  • Для самостоятельного создания шаблона нужно распечатать образец.
  • По его размерам сделать заготовку из твердого материала, пластика или дерева
  • Закрепите бумажный шаблон на заготовке

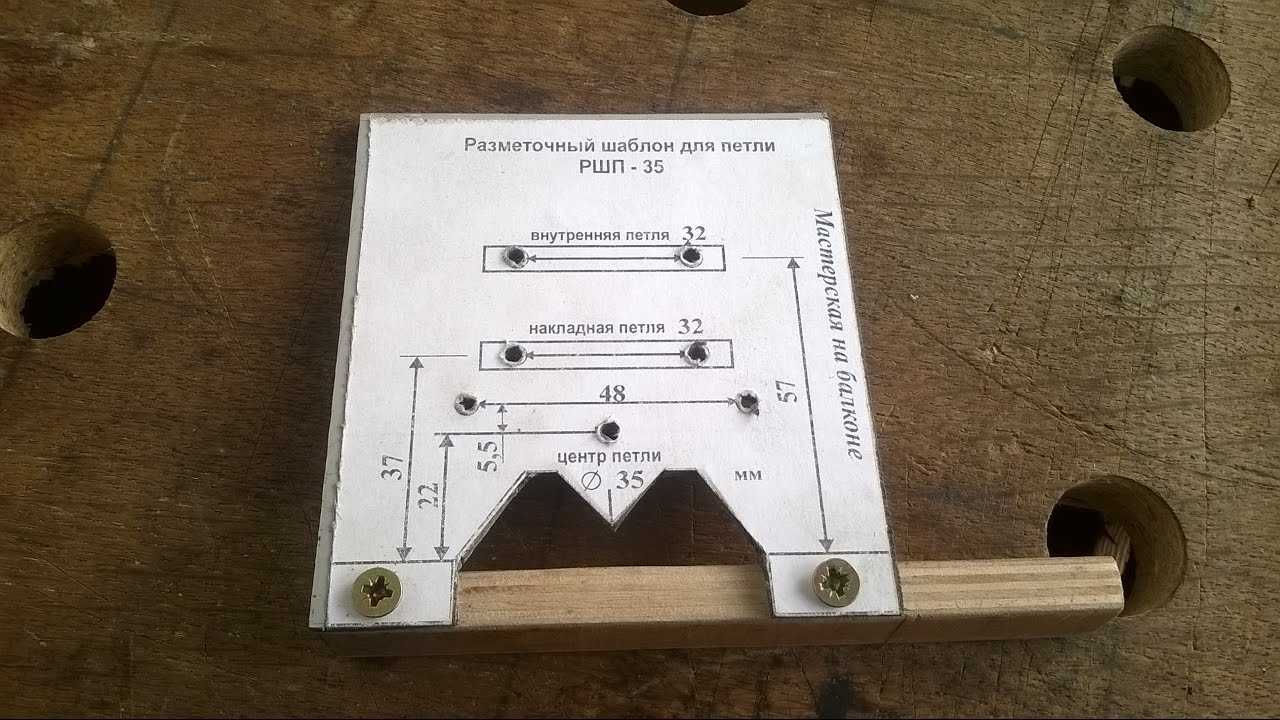

Вот что должно получиться

Для создания заготовки потребуется взять дрель, фрезер, молоток, лобзик. Также потребуются инструменты для прорисовки разметки. Для начала необходимо сделать основание. Оптимальные размеры – 19х38 см. В центре следует проработать отверстие размером 13,5х7 см. Края должны быть гладкими. В этом поможет фрезер.

На заготовке требуется разместить болты

При этом важно соблюдать симметрию относительно ширины основания. Болты нужно заглубить в конструкцию, чтобы они не мешали при дальнейших манипуляциях

Отверстие делают шире, чем соединительный элементы и дополнительно вбивают, используя молоток.

Необходимо отступить 7 мм от отверстий 13,5х7 см и сделать небольшие выемки. Вокруг элемента с размерами 37,5х7 см делают с одном стороны выемки на расстоянии 30 см друг от друга.

Самодельный шаблон требует держателя размером 2х5 см и длиной 5,8 см. На одну из сторон потребуется установить ограничитель, который имеет вид небольшого бруска. Этот элемент не позволит сместиться расстоянию при монтаже фасада.

Затем проводится крепление всех частей шаблона. Под болты и гайки устанавливают шайбы. Этот элемент увеличивает долговечность шаблона. Процесс изготовления не требует специальных навыков и знаний. Достаточно детально ознакомиться со схемой разработки шаблона.

Выбор материалов для работы

Для шаблона можно использовать фанеру, ДСП или МДФ. Более прочные конструкции выполняются из оргстекла и металла. Для одного шаблона можно взять несколько материалов. Так для основания можно взять ДСП, а направляющие выполнить из более прочного материала. Проще работать с деревом, так как оно лучше поддается обработке, чем стекло и металл.

Необходимые соединительные элементы:

  1. Болты. Потребуется 6 штук с толщиной 6 мм и длиной 30 мм. Чтобы зафиксировать соединительный элемент, нужно иметь ключ на 10.
  2. Гайки. Нужно 6 штук. Главное требование к элементу – удобная регулировка. Чаще всего применяют барашковые гайки.
  3. Шайбы. Их диаметр должен составлять 6 мм.
  4. Саморезы. Их подбирают в зависимости от толщины остальных соединительных деталей.

Размеры

Большая часть вкладных петель имеют идентичные габариты посадочной чаши – она соответствует 35 мм. Для них используется специальное сверло. Впрочем, размеры конструкции могут варьироваться – также получили распространение петли 16 мм, 14 мм, 12 мм и 10 мм. Вкладные петли маленьких размеров преимущественно используются для производства мебельных фасадов, платяных шкафов, а также кухонных гарнитуров. Более массивные крепежи устанавливаются во входных и межкомнатных дверях. А также в некоторых конструкциях используют петли с нестандартной конструкцией и каким-либо оригинальным дизайном, как правило, подобные варианты намного дороже типовых.

Внутренние петли всех размеров изготавливают из прочного сплава. Он получил название ЦАМ (по первым буквам металлов, входящих в его состав). Соответственно, он представляет собой сплав цинка, меди, а также алюминия и магния. Это смесь характеризуется повышенной прочностью, ровной поверхностью, высокой износостойкостью и абсолютной безопасностью для людей. Кстати, этот же сплав часто используется для производства остальной мебельной фурнитуры, механизмов и крепежных деталей. Сверху они прикрываются никелированными или латунными соединениями, допускается выпуск внутренних петель любого размера из металла с пластмассовыми деталями.

Что это такое

Прежде чем говорить о том, как установить или заменить петли, стоит отметить, что накладная фурнитура рассматриваемого типа является крепежным элементом, предназначенным преимущественно для соединения дверок на корпусной мебели.

Вне зависимости от того, какое у изделий предназначена, цвет, форма или материал изготовления, их объединяет одна особенность. Это способ установки, то есть монтажа на мебельные конструкции. Применение таких петель позволяет исключить необходимость выполнения специальных отверстий под чашки. Их попросту там не предусмотрено. Да, возможно просверлить отверстия под саморезы придется. Но это делается обычным сверлом, которое есть в хозяйстве практически у каждого мужчины.

Подобная особенность дает экономию по времени и силам. Ведь предварительно заниматься подготовкой посадочных мест под петли не придется. Достаточно обойтись разметкой.

Правила выбора мебельных петель

Некоторые недобросовестные производители выпускают изделия низкого качества, так как стремятся сэкономить. Они используют некачественные материалы, нарушают технологию изготовления петель

Важно знать, какая мебельная петля лучше, качественней и долговечней

Сначала необходимо обратить внимание на толщину металла. Слишком тонкая петля – это явный критерий некачественного товара

Также рекомендуется не приобретать дешевых изделий. В этой области наблюдается зависимость между ценой и качеством. Необходимо выбирать прочные петли. От этого зависит срок их службы. Количество крепежей зависит от габаритов и массы дверок.

Выбирать петли рекомендуется по способу монтажа

Многие покупатели обращают внимание на страну производителя петель. Китайские варианты крепежей часто являются только подделками известных брендов

Чтобы обезопасить себя, важно проверять документы на продукции, ознакомиться с сертификатами качества. Лучше выбирать проверенные фирмы, которые хорошо зарекомендовали себя на рынке

Преимущества и недостатки

Различные виды и конструкции рояльных или карточных петель получили широкое распространение при изготовлении тумбочек, уголков, пуфиков, кухонных шкафов и прочей мебели. Не так редко их можно встретить в шкафах-купе популярного углового типа.

Помимо самих петель, для обеспечения правильной и эффективной работы вертикальной мебельной двери, роялки дополняются магнитными держателями. Если у четырехшарнирных петель, активно применяемых в мебельном производстве пружины есть, у карточных моделей они отсутствуют. Потому магнит становится обязательным элементом для плотного прилегания двери к корпусу.

Прежде чем рассказать о том, как прикручивать петли и как повесить дверь с роялками, нужно обсудить вопрос сильных и слабых сторон такой фурнитуры.

Начнем с преимуществ. К ним относятся:

  • петли такого типа выдерживают большие нагрузки;
  • обеспечивается дополнительная жесткость;
  • вполне приемлемая цена;
  • практически полная незаметность крепления.

Но не все так идеально и радужно. На самом деле у рояльных петель есть свои недостатки. И для некоторых они покажутся существенными.

К минусам относятся такие пункты:

  • Нет возможности регулировать фасад. Причем полностью;
  • Достаточно неудобная установка;
  • Мебель обретает немного неактуальный и устаревший внешний вид.

Да, когда использует современные крепления от Hettich, производства Kessebohmer, либо таких признанных лидеров как Boyard или Blum, все выглядит иначе. Но есть ситуации, когда и роялка становится хорошим решением.

Требуемое количество петель

Дать однозначно точный ответ на вопрос о том, сколько требуется установить вкладных петель на мебельные фасады, проблематично.

Мастера в основном ориентируются на габариты и вес дверцы.

Меньше 2 петель вы никак на дверцы не поставите, поскольку в противном случае один элемент не обеспечит должную практичность и функциональность.

Ориентируйтесь на следующие примерные значения:

  • При высоте двери до 90 см и весе от 4 до 8 кг достаточно 2 внутренних петель;
  • Если высота от 90 до 160 см, а вес от 8 до 13 кг, требуется уже 3 петли;
  • Двери высотой 160-200 см весом 13-17 кг требуют 4 петель;
  • Когда высота составляет от 200 до 240 см, а вес до 20 кг, потребуется 5 петель.

Это только приблизительный расчет. Если дверка небольшая по высоте, но более тяжелая, лучше сделать еще одну дополнительную петлю.

Кстати, если вам требуется сделать определенный установочный угол, для таких целей предусмотрены специальные площадки, позволяющие менять угол при монтаже. Выполнены обычно в виде пластиковой вставки, и монтируются под установочную площадку петли. Угол можно увеличивать и уменьшать.

Правильный уход за петлями

Схема установки мебельных петель предполагает правильный и регулярный уход за ними. Рекомендуется проводить регулярный осмотр петель на мебели на предмет скрипа, разбалтывания или наоборот, тяжелого закрывания. В случае обнаружения неполадок необходимо , а также осуществить и следующим образом:

  • Регулировка вертикального положения осуществляется путем подкручивания болта на петле, расположенного ближе к краю. В стандартном положении оба болта должны быть закручены одинаково, после чего при необходимости они подкручиваются вплоть до достижения створки двери правильного положения в пространстве.
  • Для регулировки угла наклона створки необходимо манипулировать со степенью закручивания болтов на верхней и нижней петлях. Если верх двери наклонен вправо, необходимо затянуть болт на верхней петле, ослабив таковой на нижней, и наоборот.

Также вы можете просмотреть видеоролик о том, как крепить мебельные петли для визуализации полученной информации. Просмотреть видео можно ниже.

Мебельных петель выпускается достаточно много и классифицируются они по-разному. О их видах (накладных, полунакладных, внутренних, угловых, с доводчиками и без, пружинных и др) я писала на своем сайте «Мебель своими руками», почитать можно . Сейчас же хотелось бы остановиться на основном способе их установки и последующей регулировке.

Состоит мебельная петля из двух частей – крепежной планки и самой петли. Крепежная планка крепится на корпус, петля на фасад в технологическое отверстие. Отверстие это глухое, глубиной 12-13мм, диаметром 26 или 35мм. Петли с чашей 26мм называются мини-петлями и используются крайне редко

Лично я использовала такие петли всего два раза. Первых раз, когда клиенты пожелали все же закрыть невстраиваемую стиральную машину фасадами, а запланированного зазора между самой стиралкой и стенками соседних тумб для установки обычных петель не хватало. И, второй раз – так же в кухне, в тумбе под газовый баллон, но уже по причине дефицита места.

И такой же диаметр имеет мебельная петля для стеклянной двери со сквозным отверстием.

В основном же и массово используются петли с чашей диаметром 35мм. Разметка для фасада

Диаметр отверстия – 35мм, от края фасада до центра отверстия 22мм. На фасад, высотой до 1м обычно ставят 2 петли (при ширине дверцы не более 45-50см), до 2м 3петли. Фасад обычно меньше самого корпуса на 3-4мм. Поэтому если вы на коробе размечаете установку крепежной планки 100мм от края, то у фасада будет 98мм от края. Третью петли обычно ставят по центру. НО! Обязательно проверьте, не попадает ли петля на полку. Отверстия в домашних условиях можно сделать с помощью обычной дрели и выбора фрезы соответствующего диаметра

Разметка по корпусу

Глубина крепления петли крепежной планки – 37мм от края, расстояние между точками 32мм – в этом вы можете убедиться, приложив саму планку к боковине корпуса.

После того, как закрепили петлю на фасаде и крепежную планку на боковине корпуса (крепят обычно на саморезы 3х16, 4х17), навешиваем фасад и переходим к регулировке петель. Она осуществляется в трех плоскостях

Регулировка по вертикали позволяет перемещать фасад выше-ниже (за счет овальных отверстий или посредством винта). Согласно закону притяжения, все фасады рано или поздно «опускаются». Поэтому полезно время от времени подтягивать винты – это увеличит срок службы мебели.

Регулировка по глубине и фиксации петли – прижимает фасад плотнее/слабее к корпусу (так же за счет овального отверстия или посредством самого винта). Используется, если полы не ровные, немного «завалены» вперед или назад.

Регулировка по горизонтали – она же боковая регулировка. С ее помощью регулируется зазор между фасадами, боковые зазоры между корпусом и фасадом (фасад всегда меньше корпуса на 3-4мм). Ну и опять же, если полы неровные и ваш шкаф стоит не строго прямо, а как бы по диагонали.

Понятно, регулировку фасадов имеет смысл делать, только когда ваше изделие стоит/висит там где должно быть. Повторюсь, все эти процедуры с петлями рекомендуется повторять время от времени – это продлит срок службы мебели, дверцы не будут перекашиваться и скрипеть.

Вот собственно и все, что нужно знать, если Вы решили самостоятельно собрать мебель и навесить дверцы. Удачи Вам во всех начинаниях!

Мебельная петля — фурнитура, за счет которой происходит открытие и закрытие дверцы шкафа. Установка мебельных петель несложная, но требует большой аккуратности. В обратном же случае может произойти перекос, или же дверка будет заедать.

Классификация по способу крепления

Важно знать, какие бывают мебельные петли по способу крепления, так как это один из основных критериев выбора фурнитуры. Здесь классификация зависит от того, насколько чашка будет углубляться в тело шкафа

Каждый вариант имеет свои особенности и используется в зависимости от необходимого функционала.

Наиболее популярные крепежи носят название «накладные» и широко используются для шкафов разного предназначения. Также есть полунакладные и встроенные петли, которые эксплуатируются гораздо реже. Первый вариант только немного заглубляется в тело шкафа, а второй – полностью скрывается в стенке.

Механизм накладной петли

Виды по способу наложения включают 3 основные группы. Наиболее обширной с них являются накладные петли. Это классический механизм, который используется для всех разновидностей дверок (как мебельных, так и межкомнатных и входных). Накладные крепежи позволяют открывать фасад на 90 градусов. Петли поддерживают двери на нужном уровне, исключая перекосы. Монтаж фурнитуры проводится основной частью к боковой стенке внутри шкафчика.

Особенности полунакладной петли

Полунакладной крепеж используется при необходимости фиксации двух фасадов перпендикулярно к одной стойке. При этом дверцы должны закрывать ее полностью. Главное отличие от накладной петли – это изгиб основание и перекрывание фасадом только половины шкафа. Такая фурнитура чаще всего используется для мебельного гарнитура на кухне.

Конструкция вкладной петли

Конструкция крепежей близка к полунакладной фурнитуре, но полностью отличается назначение изделий. Вкладные петли используют при небольшом заглублении дверок в шкаф. Выраженный изгиб отличает внутренний крепежи от прочих разновидностей. Благодаря такой конструкции можно широко распахнуть фасады.

Советы по выбору

Если грамотно подобрать мебельные петли, то можно продлить срок использования изделий на длительное время

При покупке фурнитуры стоит уделять внимание не только ее стоимости, но и другим важным характеристикам

  1. Размер карточной петли. Если фасад небольшой, то лучше покупать навесы маленького размера.
  2. Направление открывания двери. Чтобы определить сторону установки фурнитуры, нужно посмотреть на её маркировку. Если на изделии обозначена буква «П», значит, на правую сторону, а если «Л» – на левую.
  3. Отсутствие механических повреждений (деформации, вмятин, сколов) и иных дефектов.
  4. Вес дверцы или двери.
  5. Условия эксплуатации.
  6. Наличие сертификата качества на товар.

Лучше купить оригинальный товар, ведь именно с ним дверная конструкция будет закреплена надежно и качественно

Чтобы правильно подобрать размер и число приспособлений, стоит брать во внимание материал изготовления петель, вес и габариты дверей, место установки

В следующем видео показана врезка карточной петли.

Установка петли

Установка 26 мм петли начинается со сборки. Разновидностей фурнитуры достаточно много. Наиболее популярными являются накладные крепежи. Они закрепляются непосредственно к корпусу.

Конструкция петли состоит из чашки, монтажной планки и плеча. Чашка крепится на двери, а планка – на шкафу. Плечо выполняет функцию соединительного элемента между планкой и чашкой.

Необходимые материалы и инструменты для установки:

  • Шуруповерт или электрическая дрель;
  • Уровень для регулировки правильного положения;
  • Рулетка;
  • Маркер, отвертка, шурупы;
  • Фреза.

Разметка

Чтобы фурнитура прослужила долго, важно, чтобы разметка и установка проводилась с максимальной точностью. Если на этапе разметки допустить ошибки, то у дверей будут серьезные недостатки, перекосы, щели и прочие дефекты

Размечаем отверстия под петли. От края фасада нужно сделать отступ 7-12 см. Количество петель на одну дверцу может отличаться. Но между крепежами необходимо соблюдать расстояние в 50 см. Число петель зависит от размеров дверей.

От боковой части нужно сделать отступ 2,1-2,2 см. Фурнитура не должна располагаться на месте установки полочек. Учитывая все особенности, отмечает оптимальное место крепления петель. Его отмечают с помощью небольшой выемки саморезом.

Вырез для чашки

Соблюдение последовательности установки – залог долговечного и надежного крепления. После разметки следует для петли мебельной диаметром чашки 26 мм сделать отверстия. Для этого используют дрель. Некоторым удобнее орудовать шуруповертом. Двери необходимо уложить на твердую и ровную поверхность. Сверление проводится в соответствии с ранее выполненной разметкой.

Особенности выреза для чашки:

Оптимальная глубина для отверстий – 1,1-1,2 см

Более глубокая врезка приводит к образованию трещин.
Чтобы не повредить двери, следует использовать остро наточенную фрезу.
Чтобы устранить повреждения, держать инструмент нужно вертикально, соответствуя оси сверления.
Важно не спешить во время работы, иначе отверстие будет выполнено неаккуратно.. После выполнения одного отверстия, необходимо переходить к следующему

Затем в дыры необходимо уложить чашки

После выполнения одного отверстия, необходимо переходить к следующему. Затем в дыры необходимо уложить чашки.

Крепление к фасаду

Затем устанавливают мебельные петли в проделанные отверстия. С помощью уровня корректируется их правильное расположение, иначе дверь может скоситься. Крепление должно плотно прилегать к фасаду. После корректировки, выполняют отметки для саморезов и прикручивают петли к фасаду. Затем идет наиболее сложный этап – навешивание дверки.

Последовательность монтажа дверцы:

  1. Разметка для петель;
  2. Установка площадки для фиксации фурнитуры;
  3. Навешивание дверцы;
  4. Соединение двух деталей );
  5. Регулировка правильного положения.

Для навешивания требуется исключительно ровная плоскость. Сторона шкафа, где установлена планка, должна размещаться горизонтально. Так работать гораздо удобней. Регулировку можно проводить в вертикальном положении шкафчика.

Виды мебельных петель

Пока наука так далеко не шагнула и устройство этого предмета достаточно незамысловатое. В зависимости от способа крепления дверцы и конструкции выделяют несколько разновидностей мебельных петель.

Конструктивные отличаются количеством шарниров. Среди них:

  • полушарнирные – одна составная часть имеет статичный штырь, на который сверху, на манер колпачка одевается другая, закрепленная на дверце. Единственное крепление, позволяющее снимать дверцу, не демонтируя петель;
  • одношарнирные – несколько карт, расположенных в шахматном порядке объединены при помощи одного стержня;
  • четырехшарнирные – самые распространенные, известные в народе как лягушка, состоят из монтажной планки (базеты), подвижного механизма (плеча) из четырех шарниров с пружиной и чашки, под которую делается выемка в толще двери.
  • восьмишарнирные – применяются в случаях, когда вырезать выемку негде, например, для стеклянных, или тонких дверей.

По способу крепления дверцы к мебельной коробке петли делятся по типу расположения полотна дверцы относительно корпуса:

  • накладные или внешние – дверца расположена поверх корпуса, подвижный механизм без изгиба;
  • полунакладные или срединные – применяются, когда к коробке с двух сторон крепятся две створки, каждая из которых заходит на половину ширины коробки;
  • вкладные или внутренние – дверца утоплена, корпус окаймляет ее;
  • угловые – предназначенные для угловой мебели, обеспечивают открытие под углами в 30°, 45°, 90°, 135° и 175°;
  • штольные или прямые – крепление фасада к фальшпанели, или корпусу стык в стык, в одной плоскости;
  • инверсные или карусельные – позволяют распахнуть дверцу практически до 180°, при этом могут быть внешними, срединными и внутренними;

Также петли делятся на дополнительные подвиды: антресольные для шкафчиков, открывающихся вертикально вверх; секретерные для откидывающейся вниз дверцы; ломберные для раскладных столов с целью обеспечения единой плоскости и еще масса совершенно нестандартных вариантов на все случаи жизни.

Регулировка

Корректировка (или регулировка) – итоговая стадия монтажа мебельных петель. Ее необходимо выполнить сразу в нескольких плоскостях – по вертикальной, по горизонтальной стороне, и в отношении глубины:

  • Корректировка в отношении глубины поможет прижать дверь ближе к корпусу, либо ослабить нажим. Надо подкрутить отверстие овальной формы.
  • По вертикальной стороне – поможет переместить фасад. Делается посредством подкручивания дырочек овальной формы.
  • По горизонтальной стороне – обеспечивает свободное перемещение дверки туда-сюда и обратно. Цель этой регулировки – избежать щелочек между шкафчиком и дверкой. Метод отлично подходит для комнат с неровными полами или стенами.

Теперь вы знаете, как закрепить мебельные петли. Как видно, сделать это не так уж и трудно. Не надо иметь никаких особых навыков, умений. Подобная работа собственными руками, станет еще одним поводом для маленькой гордости.

Для крепления и дальнейшей эксплуатации дверей в мебельном производстве используют различные типы петель. Если вы купили шкаф и решили самостоятельно его собрать, то вам не избежать процесса установки дверей на мебельные петли.

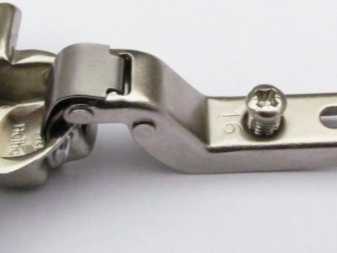

Рисунок 1. Устройство мебельной петли

На современном рынке мебели представлены различные виды дверных петель, к которым можно отнести как четырехшарнирные петли, так и просто шарнирные, которые были очень популярными еще в советские времена. Сегодня огромной популярностью пользуются четырехшарнирные навески, которые отличаются простой и надежной конструкцией, а также легким монтажом. Они обладают высоким уровнем прочности, что обеспечивает неограниченное количество рабочих циклов открывания-закрывания. Еще одним весомым преимуществом такого механизма является возможность его регулировки в 3 плоскостях, что позволит вам выровнять дверцы шкафа без особых проблем.

Четырехшарнирная петля состоит из следующих элементов (рис. 1):

  • чашка;
  • плечо;
  • монтажная (ответная) планка.

Петля фиксируется к мебельному коробу монтажной планкой, а чашкой — к дверке. В качестве крепежных элементов применяются саморезы. Плечо играет роль рычага и соединяет чашку с ответной планкой с помощью четырехшарнирного устройства. В крышке планки размещен регулировочный винт, с помощью которого можно производить корректировку положения дверцы относительно основания.

По способу наложения створки на корпус навески делятся на:

  1. Накладные. Они применяются тогда, когда дверца закрывает боковины той ниши, в которой она размещена. Такой способ крепления дверей является самым популярным, поэтому его можно встретить практически на любом мебельном гарнитуре.
  2. Полунакладные. Используются в том случае, когда на одну и ту же боковину мебельного изделия заходят 2 дверцы. Петли данного вида отличаются от остальных небольшим изгибом основания, который обеспечивает небольшое расстояние между двумя фасадами.
  3. Внутренние. Применяются в случае внутреннего крепления фасада, то есть дверца не закрывает боковины ниши, в которой она размещена, а находится внутри нее. Основание таких навесок имеет ярко выраженный изгиб.
  4. Угловые. С помощью таких механизмов можно закреплять дверцы под определенным углом.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Домашний мастер
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
