Как сделать теплый пол водяной от газового котла

Виды и характеристики котлов

Существует много вариантов подключения теплого пола к котлам. Они делятся на газовые, электрические, твердотопливные, дизельные, комбинированные.

Электрические

Электрический котел является самым дорогостоящим источником нагревания теплоносителя, но, в то же время, и самым простым в обслуживании. Вода нагревается при помощи ТЭНов или с помощью индукции.

Твердотопливные

Такие модели котлов считаются самыми экономичными в наше время, ведь для их работы можно использовать все материалы, которые горят. К таким относятся отходы древесины, уголь или полноценные дрова. Это выгодно и удобно, с какой стороны ни посмотри. Единственным их недостатком является необходимость контроля наполнения топки, хотя современные конструкции котлов позволяют огню гореть долго без человеческого присутствия.

Дизельные

Эта конструкция многим может показаться даже выгоднее газового котла, ведь источником теплоэнергии является горящая солярка. Он выгоден тем, что автономен, использует природный газ. Может функционировать долгое время сам, без вмешательства человека.

Комбинированные

Эта конструкция радует возможностью переходить с одного вида топлива на какой-то другой. Она может иметь как две топки, так и одну. Для смены видов топлива достаточно лишь заменить горелку. Такие варианты обогрева полезны для домов, где возможны временные проблемы с поставкой топлива.

Газовые

Конечно, самый распространенный вид котлов – это газовые. Они являются самыми экономичны и практичны, ведь газ имеет самую низкую стоимость, а коэффициент полезного действия – самый высокий. Газовый котел дает тепло за счет сгорания природного газа или менее популярного его вида – пропана. Такие конструкции не имеют специальных устройств, однако появились новые модели, включающие функцию под названием «теплый пол». Ее включение приводит к понижению мощности, что не эффективно. Визуально котел похож на маленькую тумбочку или подвесной шкаф. Он очень удобен для подключения теплого водяного пола в помещении.

Существуют разные типы котлов, которые различаются по многим параметрам.

Напольные

Такие котлы устанавливаются стандартным методом. Современные конструкции имеют небольшие размеры, что очень хорошо, ведь они не занимают много места. Могут использоваться для обогрева домов больших и маленьких площадей

Также, в отличие от настенных котлов, они не создают лишней нагрузки на поверхность стен, что немаловажно для каркасных зданий

Настенные

Прикрепляются к стенам, которые должны быть прочными, ведь вес котла немаленький. Используются для отопления не очень больших домов площадью до двухсот квадратных метров. Существуют модели, рассчитанные на площади побольше, однако здесь будет нужен и крепеж мощнее.

Также котлы бывают двухконтурные и одноконтурные.

Одноконтурные

Обслуживают лишь одну линию отопления. Считаются наиболее экономичными, потому что используют мало топлива, то есть газа.

Двухконтурные

Служат как для питания отопительной системы, так и для нагрева воды, которую можно использовать для нужд на кухне и в ванной комнате. Однако вода будет не настолько горячей, как от бойлеров или газовых колонок. Недостатком является то, что одновременно в двух режимах устройство работать не будет. Если вы подключаете ГВС, то автоматически отключается отопление.

Различаются и материалы теплообмена.

Стальные

Сталь – самый дешевый и простой материал. Он недолговечен: на нем быстро появляются трещины, ведь он подвержен коррозии. Современные разработчики стараются устранять эти дефекты с помощью нанесения разных покрытий.

В отличие от других котлов, имеют много преимуществ. Они сочетают в себе свойства и чугунных, и стальных материалов.

Чугунные

Они имеют антикоррозийное покрытие, при этом отличительной чертой любого чугунного материала является хрупкость, и котлы – не исключение. Поэтому надо внимательно следить за тем, чтобы нагрев был равномерным. Это не позволит котлу треснуть.

Медные

Медь используют для настенных моделей, потому котлы, сделанные из этого материала, имеют маленький вес. Такие материалы не подвержены коррозии, имеют небольшую инерцию, которая дает возможность быстро регулировать температуру.

Классическая схема монтажа

Рассмотрим стандартную проверенную и рекомендованную производителями оборудования схему обвязки настенных газовых котлов в комбинированных системах отопления с радиаторами и водяными теплыми полами.

Схема комбинированного отопления от одного котла

Обозначение основных элементов схемы:

1. настенный газовый котел со встроенным циркуляционным насосом и расширительным баком;
2. гидравлический разделитель (термогидравлический разделитель или гидрострелка);
3. коллектор (коллекторная балка) для подключения отопительных контуров;
4. узел циркуляции контура радиаторного отопления;
5. смесительный узел конура водяного теплого пола;
6. предохранительный термостат.

Принцип работы и назначение основных узлов.

Настенный газовый котел 1 (это может также быть и электрокотел или любой другой) нагревает теплоноситель и с помощью встроенного циркуляционного насоса подает его в термогидравлический разделитель 2 (гидравлическую стрелку).

Гидрострелка, по сути, является ничем иным как отрезком трубы большого диаметра с четырьмя отводами. Т.о. нагретый теплоноситель постоянно циркулирует по замкнутому контуру котел-стрелка (А-В)-котел.

При включении насосов контура радиаторов 4 или/и контура теплых полов 5 происходит подача нагретой воды из гидравлической стрелки 2 (С-D) через коллектор 3 в радиаторы и теплый пол. В контур радиаторов 4 вода поступает той же температуры, до которой она была нагрета котлом, а в смесительном контуре теплого пола 5 вода понижает свою температуру в смесительном узле (в данном примере при помощи трехходового смесительного клапана) и поступает в теплые полы.

Гидравлическая стрелка в этой схеме нужна для следующих целей:

• oбеспечивает постоянную и независимую от отопительных контуров циркуляцию теплоносителя через котел посредством котлового насоса;
• обеспечивает независимость работы циркуляционных насосов в контурах радиаторов 4 и теплых полов 5 от насоса котла 1 и друг от друга;
• облегчает гидравлический расчет системы отопления;
• служит местом дополнительного обезвоздушивания и улавливания шлама из теплоносителя (см. воздухоотводчик и сливной кран на стрелке).

Важные рекомендации

Устанавливая такую систему у себя дома, держите в уме простые советы специалистов. Прежде всего, если вы никогда не занимались установкой или ремонтом отопительных приборов, то лучше передоверьте эту работу профессионалам. Если же вы решите выполнить эту задачу самостоятельно, то перед началом работ проведите тщательный расчет материалов, необходимых вам

Так вы сэкономите бюджет, и будете уверены, что процесс установки не нарушится из-за нехватки какого-то важного элемента. Не экономьте на качестве материалов, ведь от этого зависит не только тепло вашего дома, но и безопасность

Из всего сказанного можно сделать вывод, что построить такую систему обогрева сможет даже неопытный человек, однако предварительно надо хорошо изучить теорию. Тогда вы сможете свернуть любые горы.

Тонкости монтажа теплого водяного пола смотрите ниже.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации

И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования

Вмешиваться в центральную систему отопления запрещено

Как энергетическая компания может узнать о несанкционированной врезке?

1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Комплектующие элементы системы с водяным теплоносителем

Для рабочей системы обогрева полов нужно использовать следующие составляющие:

• газовый котел для теплого пола;
• насос;
• трубы для создания контура обогрева;
• коллектор;
• автоматизация и регулирование интенсивности работы.

Что касается эффективности и экономичности, то больший интерес представляют две составляющие: газовый котел и трубопровод. А именно мощность первого и сечение второго.

Газовый котел

Для того чтобы обеспечивать нагрев и комфортные условия проживания в большом доме, используют двухконтурный тип газового котла. Этот агрегат характеризуется большей мощностью и способен обеспечивать отопление комнат и снабжать горячей водой.

Мощности агрегата должно хватать для отопления всего дома

В качестве небольшого домашнего обогревателя можно использовать котел настенного типа, который обеспечит и эффективную работу системы обогрева полов. Благодаря его небольшим размерам, разместить агрегат будет намного легче, при этом необязательно выделять для него отдельное помещение. Мощность данного типа агрегатов может варьироваться в пределах 7–30 кВт.

Автономный агрегат снабжается камерой сгорания закрытого типа, поэтому достаточно будет использовать коаксиальный дымоход.

Как уже отмечалось, основным критерием выбора газового котла должна стать способность эффективной работы системы водяного теплого пола. Поэтому нужно рассчитать требуемую мощность агрегата.

Например, учитывая, что потолки будут ниже 3 метров, количество окон в помещении не избыточное, а весь контур помещения имеет хорошую теплоизоляцию, для обогрева 1 квадратного метра потребуется примерно 100 Вт.

Не всегда условия теплоизоляции выполняются с высокой эффективностью. Тонкие стены и окна с северной стороны могут стать причиной увеличения мощности нагрева 1 квадратного метра помещения в полтора раза. Поэтому даже при оптимально вычисленной требуемой мощности к расчетным данным следует прибавить 15–20% .

Водяной пол: трубы для системы обогрева

Система обогрева напольных покрытий монтируется с расчетом на долгую эксплуатацию, поэтому нужно учитывать особенность труб

Тут важно не только качество труб, но и их соединение, точнее, соединений не должно быть, а весь контур должен состоять из цельной трубы, которая принимает нужную форму и подключается концами к коллектору

От сечения и материала труб будет зависеть эффективность всей системы

В качестве контура системы обогрева пола могут служить следующие виды труб:

• медные. Этот тип труб характеризуется долговечностью и высокой степенью теплоотдачи. Но идеальные характеристики для обустройства контура теплого пола могут омрачиться высокой ценой за медь;
• металлопластиковые трубы – имеют в своей структуре армирующий элемент из алюминия, который увеличивает теплопроводность и обеспечивает прочность. Обладают хорошими качествами при оптимальной цене;
• PEX – изготавливаются из полиэтилена с измененной на молекулярном уровне структурой, которая увеличивает прочность и долговечность. Стоимость этого типа труб невысокая, что делает их доступными для обустройства теплых водяных полов. Но стоит учитывать, что при температурном воздействии трубы стремятся вернуть начальную форму, потому их нужно надежно закреплять к стяжке;
• полипропиленовые трубы используются не так часто, потому что не имеют эластичную и прочную структуру. Минимальный радиус изгиба не может превышать 8 диаметров, что сильно увеличивает расстояние между ветками. Для эффективной укладки прибегают к спиральной форме контура.

При покупке труб для создания обогревающего контура нужно обратить внимание на маркировку изделий. В ней должны быть указаны следующие данные

К примеру, максимальное допустимое давление – 10 бар, температура – 95 градусов.

Выбор сечения труб будет зависеть от характеристик помещения, типа напольного покрытия и толщины стяжки. Эта величина варьируется в пределах 16–20 мм.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.

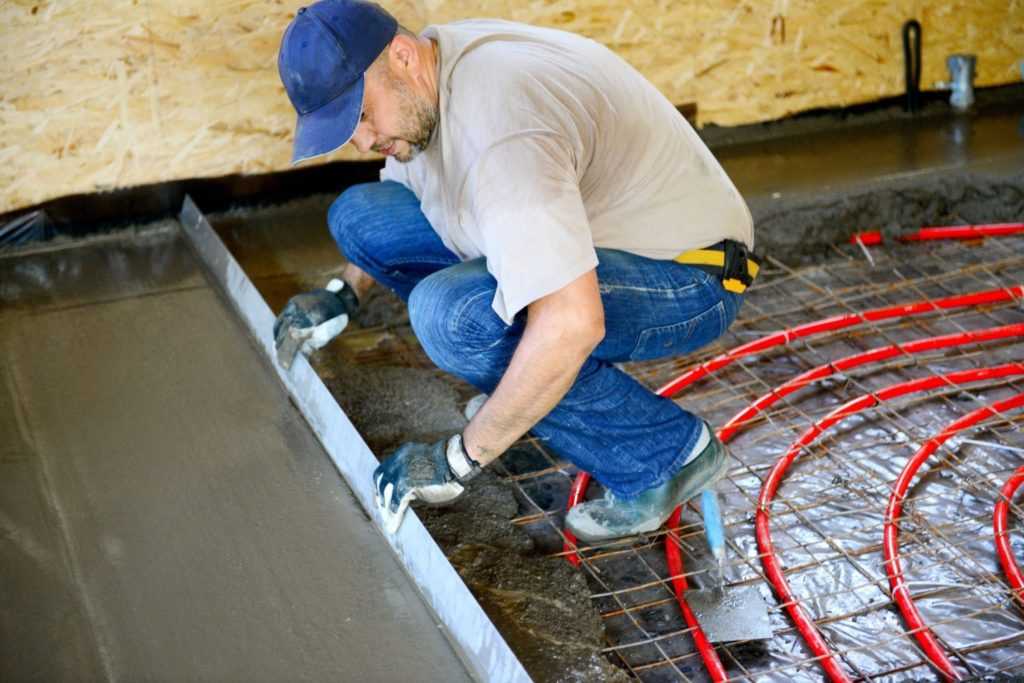

• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Схема подключения теплого пола

Сегодня инженерами разработаны десятки вариантов обвязки котла отопления с «теплым полом», все они имеют свои положительные и отрицательные стороны, зависящие от реалий эксплуатации. Наиболее популярными считаются четыре варианта подключения водяного теплого пола.

1. Система ТП работает с низкотемпературными средами не выше 45 С. На практике температура еще ниже до 40 С, а температура самого пола при этом будет не выше 30 С.
2. Санитарная допустимая температура пола в комнатах постоянного пребывания: гостиная и спальня устанавливается 26 С.
3. Санитарная допустимая температура пола в комнатах временного пребывания: кухня, туалет и прихожая устанавливается 30 С.
4. В тепловой схеме должен быть установлен самостоятельный электронасос. Характеристики насоса должны обеспечить максимальный теплосъем с контура, при этом разница температур на прямом и обратном трубопроводе должна быть не выше 10 С, а скорость движения — не выше 0,6м/с.

Схема с установкой трехходового клапана

Очень популярная у пользователей схема распределения тепла в многоконтурной схеме объекта с разными нагревательными приборами и в разных уровнях установки. Такое инженерное решение принимается, когда нужно обеспечить температурный режим в батареях до 80 С, а в системе ТП до 45 С.

В этом помогает установка на подающем трубопроводе трехходового термостатического клапана и электронасоса. Регулировку температур выполняют путем смешения подачи из котлоагрегата и холодной обратки, объем смешения разнотемпературных потоков жидкости устанавливается уровнем открытия трехходового клапана.

Схема обвязки смесительного узла

Этот проект также реализуется на комбинированных схемах, когда размещены на объекте и батареи, и система ТП. В него вместо трехходового клапана, устанавливается узел подмеса в виде насосно-смесительного узла.

В схеме балансировочным вентилем перемешивают охладившуюся обратку с подачей в строгих пропорциях. Такая обвязка двухконтурного агрегата гарантирует тонкую настройку температуры воды в контуре. Это очень энергоэффективная схема.

Схема с электронным терморегулятором

Подающая система ТП работает с использованием малогабаритных термоэлектронных наборов, которые обеспечивают работу только одного контура или петли нагрева для объектов с предельной площадью 20 м2.

В небольшом пластиковом корпусе терморегулятора установлены:

• Ограничительное устройство для поддержания температурного режима теплоносителя;
• регулятор по температуре внутреннего воздуха в нагреваемом объекте;
• автоматический воздухоотводчик.

Схема работает очень просто, горячий теплоноситель направляется в петлю прямо из котла, без дополнительных устройств смешения. Температурный режим регулируется встроенным регулятором.

Команда от него поступает на электромеханический клапан подачи газа к котлу. Жидкость движется по контуру без применения индивидуального циркуляционного насоса, а охлаждение проходит в самой петле.

Схема более простая и недорогая, но инерционная, поскольку не обладает тонким уровнем настройки. Ее применяют в таких вариантах системы ТП:

1. Устанавливается в малогабаритных помещениях: в ванной, санузле или на лоджии, где нецелесообразно тратить большие деньги на обустройство систем смешения.
2. Когда нужно установить отдельный контур, например, для санузла на 2-м этаже, когда основное отопление уже смонтировано. Проще будет от любой батареи подключить петлю на этот объект.

Схема прямого подсоединения

Этот вариант подключения теплого пола к котлу предпочтительный, когда обвязка выполняется через гидравлическую стрелку. Отличие ее в том, что даже если в котлоагрегате изначально вмонтирован электронасос, в контуре системы ТП должен быть установлен свой насос, работающий в паре с терморегулятором и регулировать скорость циркуляции теплоносителя по температуре внутреннего воздуха.

Это схема наиболее простая, но она практически не может снизить температуру на подающем трубопроводе, так как регулирование ведется объемным методом, поэтому данная система в основном применима в конденсационных устройствах.

Тогда система ТП достигает своей максимальной эффективности. Если пользователь установит в схему традиционный газовый агрегат, то при таком режиме котловой теплообменник быстро выйдет из работы.

Другая отличительная особенность данной схемы затрагивает твердотопливные агрегаты, если они используются в качестве источника системы «теплый пол». В этом варианте для нормального функционирования потребуется буферный бак-аккумулятор, чтобы ограничить высокую температуру в сети.

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы.

2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении.

Таблица 1. Подключение теплого пола.

Шаги, фото	Описание
Шаг 1 – выводы труб	Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой. Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.
Шаг 2 – установка монтажной клипсы	Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод	Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку	Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи.Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.
Шаг 5 – выходы теплого пола	На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 — соединитель	Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки	Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Указания по монтажу теплых полов

Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.

Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:

1. Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
2. Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.
3. Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
4. Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.

Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см — сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

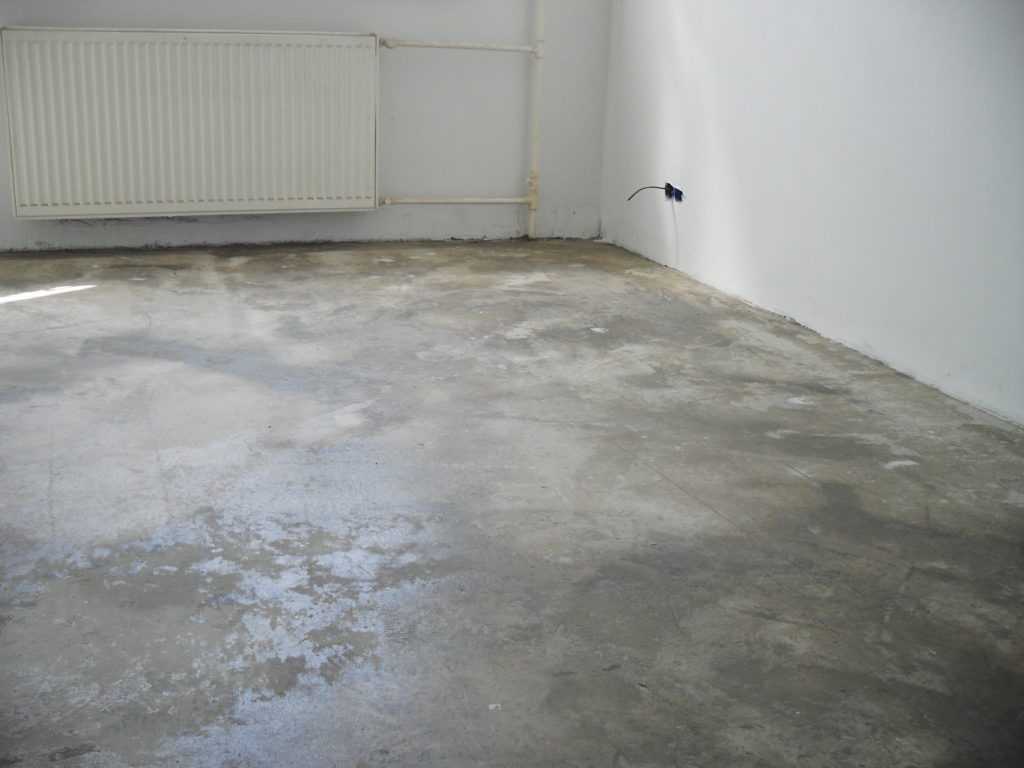

Черновой пол

• Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
• Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

Вспененный фольгированный утеплитель

Теплораспределительные пластины

Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

• Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
• Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Монтаж пленочного теплого пола

Пленочный теплый пол – это самая распространенная система, что в немалой степени обуславливается простотой ее укладки.

Электрический теплый пол в частном доме с нуля обустраивается по следующей технологии:

1. Укладка отражающего материала. Настоятельно рекомендуется укладывать под пленочный теплый пол теплоотражающий фольгированный материал, который предотвратит прохождение тепла в подпольное пространство.
2. Раскрой пленки. Пленку желательно нарезать как можно меньше, чтобы снизить количество используемых проводов. Нарезка пленки может осуществляться только по нарисованным на ней линиям разреза – это позволяет избежать повреждений внутренних элементов материала.
3. Укладка пленки. Подготовленные нагревательные элементы выкладываются на основание и выравниваются. Крепить полосы пленки можно скотчем, но края лучше не крепить, чтобы было проще подключать их к сети.
4. Подключение полос. На участках, где располагается токопроводящая дорожка, нужно раскрыть пленку и прикрепить к ней зажим.
5. Изоляция контактов. Каждый контакт и участок, где полосы были разрезаны, нужно самым тщательным образом изолировать. Хорошим вариантом изоляции являются бутиловые пластины, обычно идущие в комплекте с остальными элементами теплого пола. Такими пластинами контакты попросту обжимаются.
6. Подключение терморегулятора. Выводы пленки нужно подключить к терморегулятору, руководствуясь указаниями на его корпусе или в инструкции. Систему нужно обязательно включить и убедиться в том, что все полосы работают.
7. Монтаж напольного покрытия. Если нагревательные элементы функционируют в штатном режиме, то можно смело накрывать их выбранным напольным покрытием.

Заключение

Обустроить теплый пол очень легко – все виды теплых полов в частном доме без проблем собираются своими руками. Готовая система обеспечит полноценный прогрев комнаты и должную степень комфорта.

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
2. Использовать для этого нужно трубу DN
3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.
