Виды отвёрток
Какие бывают разновидности отвёрток, можно представить довольно большим перечнем. Следует рассмотреть популярные и узкопрофессиональные типы отвёрток.
Диэлектрические
Для работы с электрооборудованием применяют диэлектрическую отвёртку. Она не пропускает через себя ток напряжением до 1000 В. Инструмент весь покрыт особым пластиком до наконечника. Такими ОШ пользуются электромонтёры для работы в электрических шкафах и щитах.
Инструмент с диэлектричесим покрытием
Реверсивные
Звуковая отвёртка снабжена храповыми механизмами. При вращении жала храповик издаёт звук трещотки. Поворачиваться инструмент может только в одну сторону. Чтобы включить режим реверса, сдвигают рычажок. Благодаря этому устройству, мастер закручивает или откручивает винт, не вынимания жала из шлицов крепежа. Реверсивные инструменты иначе называют минусовыми отвёртками.
Реверсивная отвёртка
Шестигранная
Шлицы отвёрток в виде шестигранника позволяют прилагать к инструменту максимально большое усилие, не опасаясь срезки граней наконечника или шлицов. Крепёж используется в тех местах, где требования к прочности соединения деталей особенно высоки.
Звёздообразные
Шлицы в виде звёзд особенно популярны в странах американского континента. В европейских изделиях различного назначения винты со звёздочкой довольно часто встречаются в электронных приборах. Их применение обусловлено теми же требованиями, что и для шестигранных наконечников.
Квадратные
Шлиц в виде квадрата в быту не встречается. Метизы с квадратными проёмами в шляпках используют для монтажа деталей специальной техники, в том числе в оборонной промышленности.
U-образные ОШ
Инструменты с двужальными наконечниками называют спаннерами. Их используют в лифтовом хозяйстве. Сложная конфигурация наконечников направлена на предотвращение случаев вандализма в кабинах лифтов.
Вилочные
Похожи на U-образные отвёртки, за исключением того, что вместо двух жал они имеют тройной наконечник. Это инструмент сугубо профессионального назначения. Винты с такими шлицами в быту не встречаются.
Трёхгранные
Треугольные отвёртки относятся к профессиональному инструменту. Отвёртки с треугольником совместимы с винтами шлиц, которые имеют аналогичную конфигурацию. Треугольные отвёртки используют для вскрытия и монтажа панелей там, где ограничен доступ к шкафам и щитам с электрическим или иным оборудованием.
Под шлиц One-way
Название One-way в переводе с английского означает «путь в одну сторону». Отвернуть метиз с такой головкой возможно только специальным инструментом. Любое использование других видов наконечников приводит к срезке шлицов. Крепёж противостоит несанкционированному проникновению внутрь различных устройств.
Бристольские
Форма шлица напоминает шестиконечную шестерню. Открутить такой метиз можно только бристольским наконечником. В противном случае шлиц разрушается, и винт приходится высверливать. Встречаются метизы в сервисных центрах радиоэлектроники. Их используют для защиты от вандального проникновения внутрь приборов.
Под шлиц Torg-Set
Наконечник сделан под шлиц в виде креста со смещённым центром. Метизы с такими шлицами в России практически не встречаются.
Под шлиц muna Torx

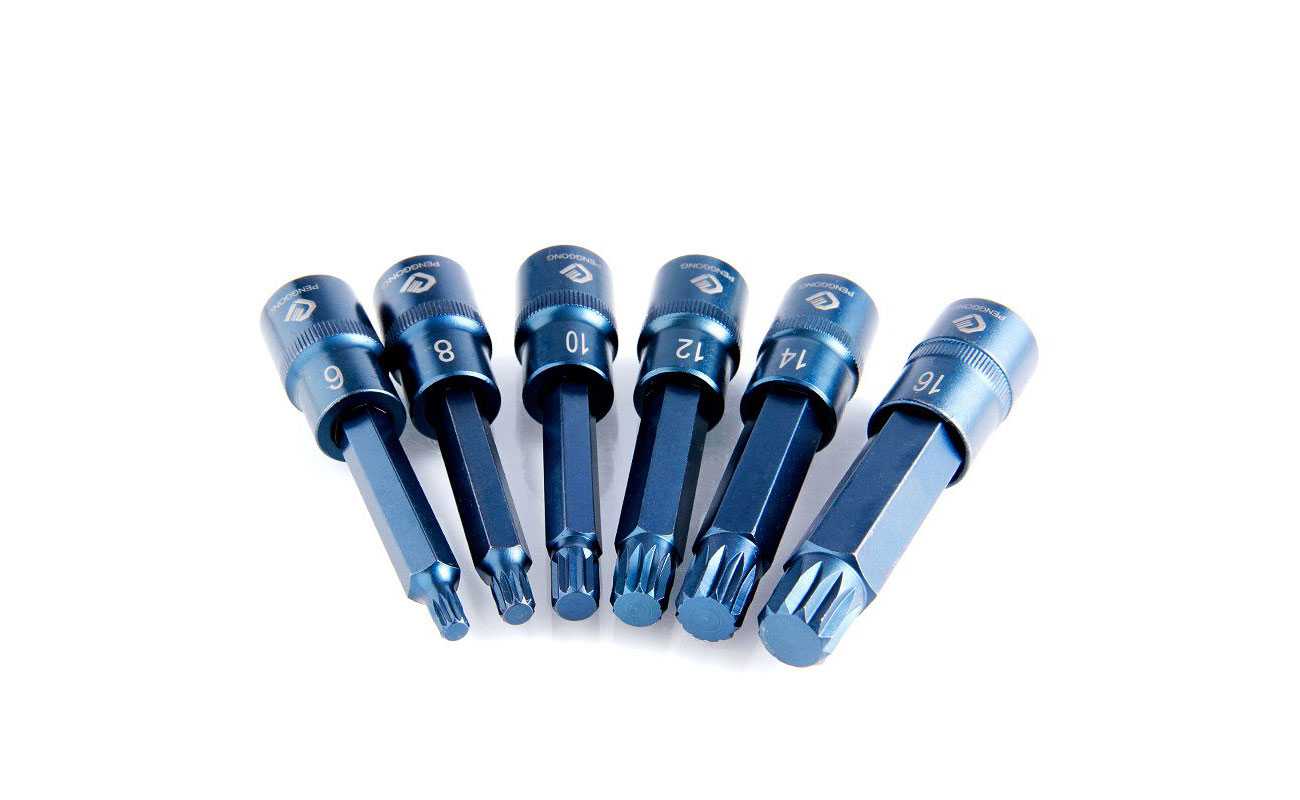

Отвёртки под такой вид шлица имеют наконечник в виде шестиконечной звезды. Они необходимы в мастерских, где ремонтируют мобильные телефоны и различные гаджеты.
Под звёздчатый шлиц
Звёздчатый наконечник предназначен для винтов со шлицами в виде шестиконечной звезды. Звёздочки имеют более острые вершины. Сфера применения та же, что и у предыдущего вида инструмента.
Последние два вида важно различать, потому что, используя PZ для винтов с PH шлицами, можно повредить саморез. В итоге крепёж придётся высверливать, сама отвёртка выйдет из строя

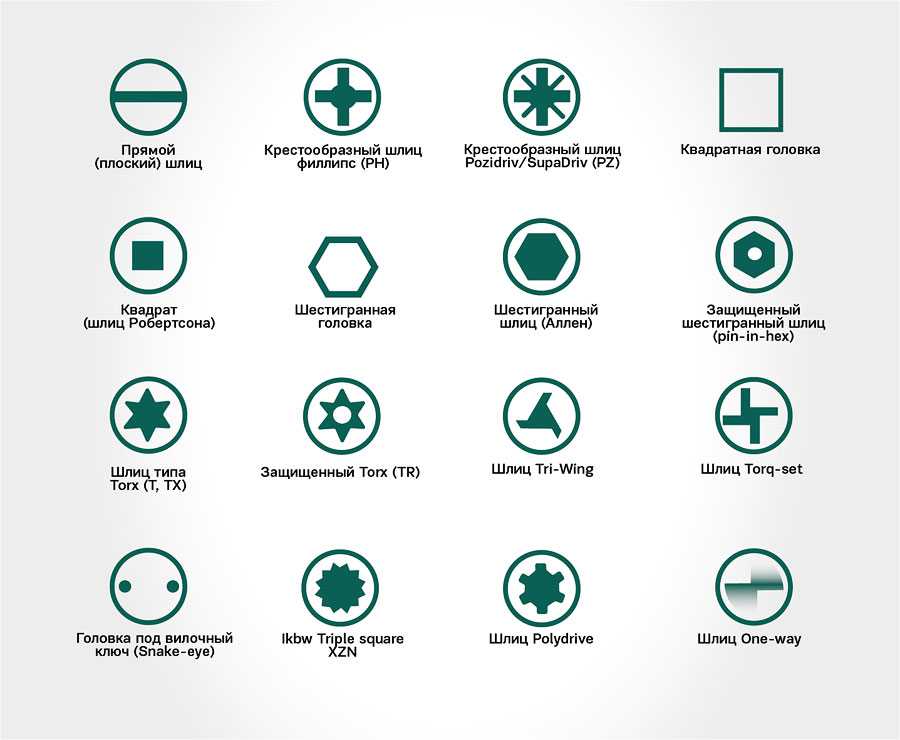

Шлицы и наконечники
Обратите внимание! Если придётся столкнуться с закисшими метизами, применяют ударную отвёртку. Она на конце ручки оснащена толстой металлической шляпкой, которая выдерживает удары молотка
При ударе жало инструмента проворачивается с мощным усилием.
Маркировка и размеры шлицевой отвёртки

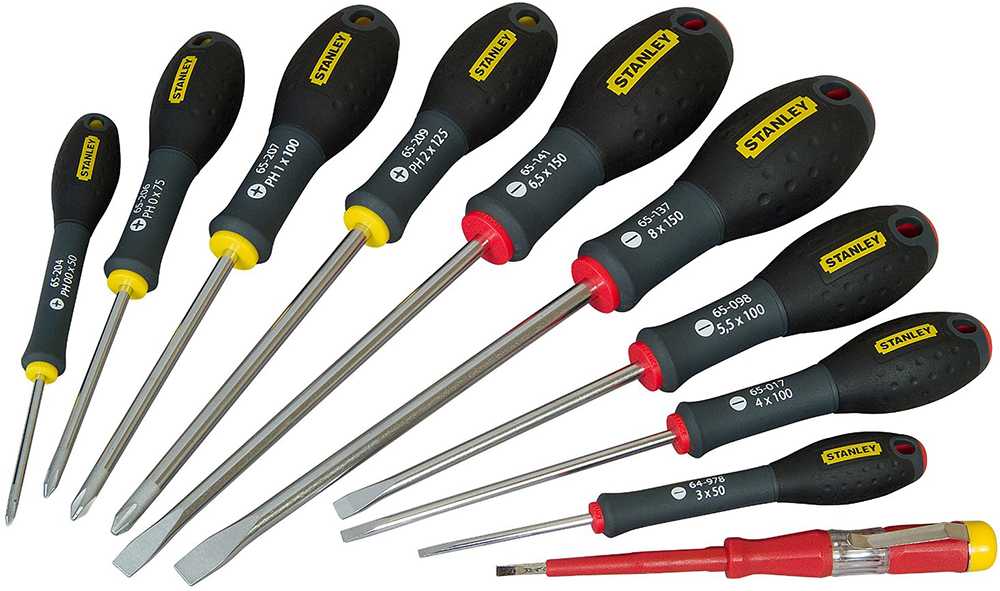

Брендовые инструменты имеют специальную маркировку, нанесённую на торце рукояти или на её плоской части. У качественных инструментов маркировка соответствует общепринятым стандартам международной классификации ручного столярного инструмента.
Если отвёртка используется в домашних условиях, например, с её помощью закручивают и откручивают шурупы или саморезы, то на неё нанесена маркировка:
- SL — так обозначается стандартная шлицевая плоская отвёртка;
- PH — модели с крестовым наконечником;
- PZ — крестовые отвёртки с насечёнными тонкими лучами.
Также маркировка может быть выполнена в виде круга с изображением, соответствующим форме наконечника. Например, для обозначения плоских моделей используется рисунок в виде полоски, крестовая отвёртка обозначается крестиком.
Также указана информация о длине стержня и размере наконечника. Например, круглая маркировка с прорезью, по диаметру которой высечены 1,5х7,5х135 мм говорит, что перед вами плоская отвёртка для работы с крепёжной фурнитурой со шлицами размером 7,5х1,5 мм. Длина рукояти равняется 13,5 см.
Крестовые модели имеют другую маркировку. На них наносят обозначение следующего вида: PH 2х90 мм. Это означает, что длина вала изделия составляет 90 мм, а 2 — это номер диаметра шляпки фурнитуры.
Таблица: размеры шлицевых отвёрток
| Обозначение отвёрток | Номинальный диаметр, мм | Площадь рабочей поверхности, мм | Длина стержня мм | Длина рукояти, мм | Диаметр рукояти, мм | Диаметр стержня, мм |
| 0963 | 1.4–2.0 | 0.25 × 0.8 | 85 | 45 | 12 | 0.8 |
| 0964 | 2.5–3.0 | 0.4 × 1.6 | 1.6 | |||
| 0965 | 3.5 | 0.5 × 2.3 | 105 | 55 | 15 | 2.3 |
| 0966 | 4.0 | 0.6 × 2.8 | 155 | 80 | 18 | 2.8 |
| 0967 | 5.0 | 0.8 × 3.5 | 180 | 3.5 | ||
| 0968 | 6.0 | 1.0 × 4.5 | 215 | 90 | 22 | 4.5 |
| 0969 | 8.0 | 1.2 × 6.0 | 250 | 100 | 25 | 6.0 |
| 0971 | 10.0 | 1.6 × 8.0 | 8.0 | |||
| 0972 | 12.0–14.0 | 2.0 × 9.0 | 300 | 100 | 25 | 9.0 |
| 0973 | 16.0 | 2.5 × 11.0 | 11.0 | |||
| 0974 | 18.0–20.0 | 3.0 × 11.0 | 350 | 100 | 25 | 13.0 |
Тонкости монтажа
Большой популярностью пользуются саморезы и антивандальные нержавеющие болты для забора. Их можно использовать, как на крупных предприятиях, так и в общественных местах и в домашнем хозяйстве. Монтаж отличается наличием нескольких важных правил, в число которых входят следующие аспекты:
- вкручивание происходит по линии поперечных лаг, после чего элементы завариваются;
- устанавливаются совместно с отрывными гайками;
- для работы требуется специальные приспособления под звездочку, шестигранник, скрытые головки и т. д.

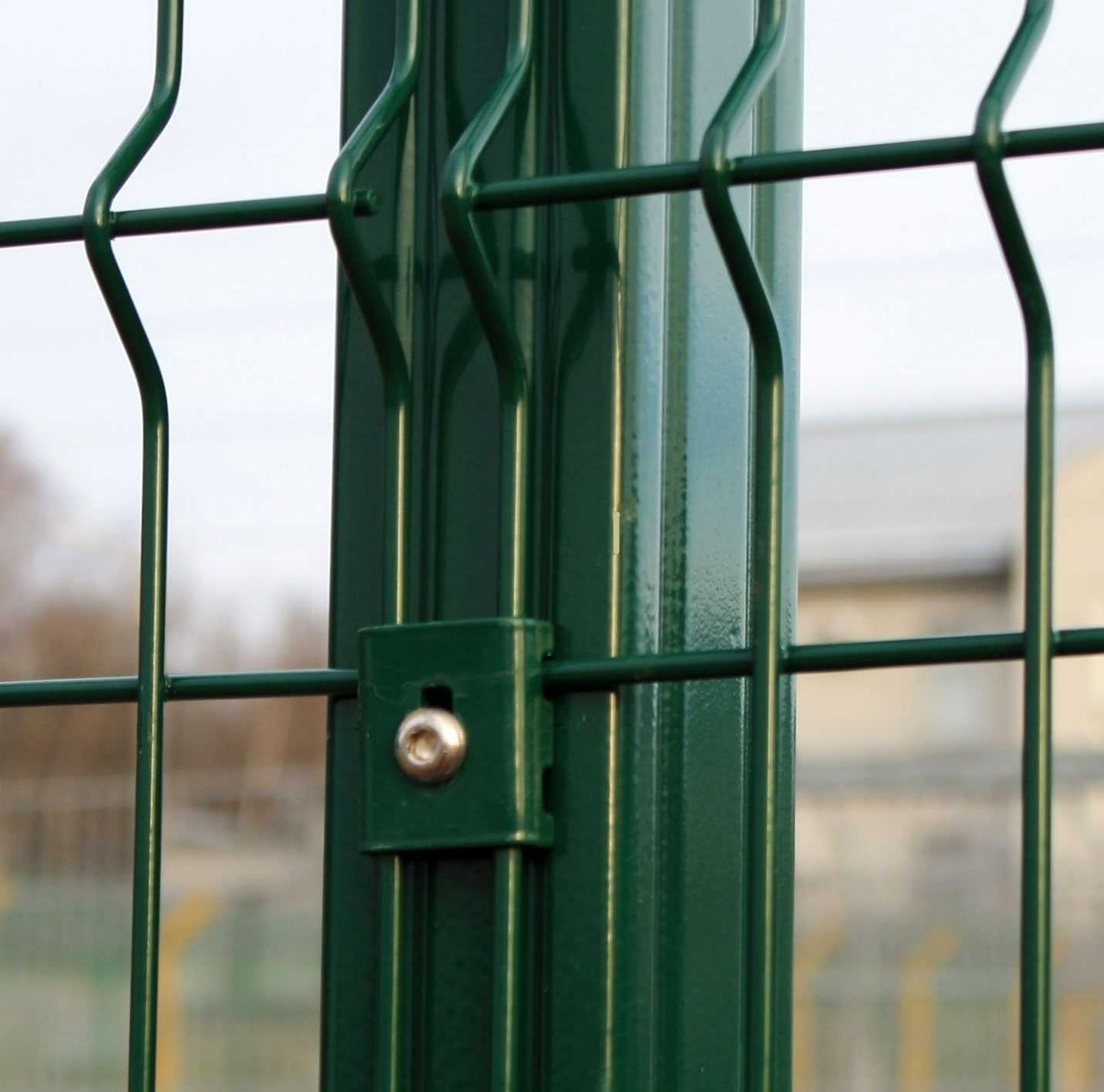

Антивандальные нержавеющие болты для забора сохраняют первоначальные свойства на протяжении многих лет, легко выкручиваются при необходимости и не требуют никакого обслуживания.
Модернизированные отвертки
Профессиональный инструмент отличается дополнительным набором функций.
Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.
Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.
Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.
Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.
Так чем же примечательны модернизированные виды отверток?
Об этом подробнее.
1. Диэлектрические
Отвертки этого типа применяются для электромонтажных работ.
Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.
Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.
2. Ударные
Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.
Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.
В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.
Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.
Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.
3. Реверсивные
Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.
Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.
Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.
Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.
Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.
4. Аккумуляторные
Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.
С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.
Такие модели применяется для сборки различных изделий и их ремонта.
5. Телескопические
Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.
С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.
Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.
Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.
6. Динамометрические
Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.
В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.
Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.
Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.
На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.
При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях
Самостоятельное изготовление
Изготовить отвёртку можно из любого металлического прута или гвоздя. Стержень обтачивают на точильном станке с одной стороны. Обычно делают инструмент с жалом под прямой шлиц.
Домашние мастера вытачивают головку с проёмом под сменные биты. Её приваривают на конец стержня. Окончание прута с другой стороны сгибают крючком. Для заготовки можно использовать старый ключ. Это удобно тем, что инструмент можно носить на ключной связке.
Для самодельной крестовой ОШ потребуются фрезерный станок и точило. Кончик стержня подвергают фрезерованию, добиваясь крестообразного сечения прута. Затем готовое жало обтачивают в виде конуса.
Г-образный сгиб помещают между разрезанными половинками круглого бруска. Затем оба куска стягивают хомутами. В другом случае загнутый конец прута помещают в форму и заливают эпоксидной смолой. Ручку затем обтачивают для удобного охвата рукой.
Правильный подбор шлицевых отвёрток способствует быстрой и эффективной работе по ремонту и монтажу различных устройств и приборов, имеющих резьбовые соединения. В торговой сети можно без труда приобрести подходящий ручной инструмент.
Характеристики крепежных элементов
Главными параметрами крепежных деталей против вандалов является тип шлица и материал изготовления. К первым относятся:
- Security Torx – бюджетный вариант.

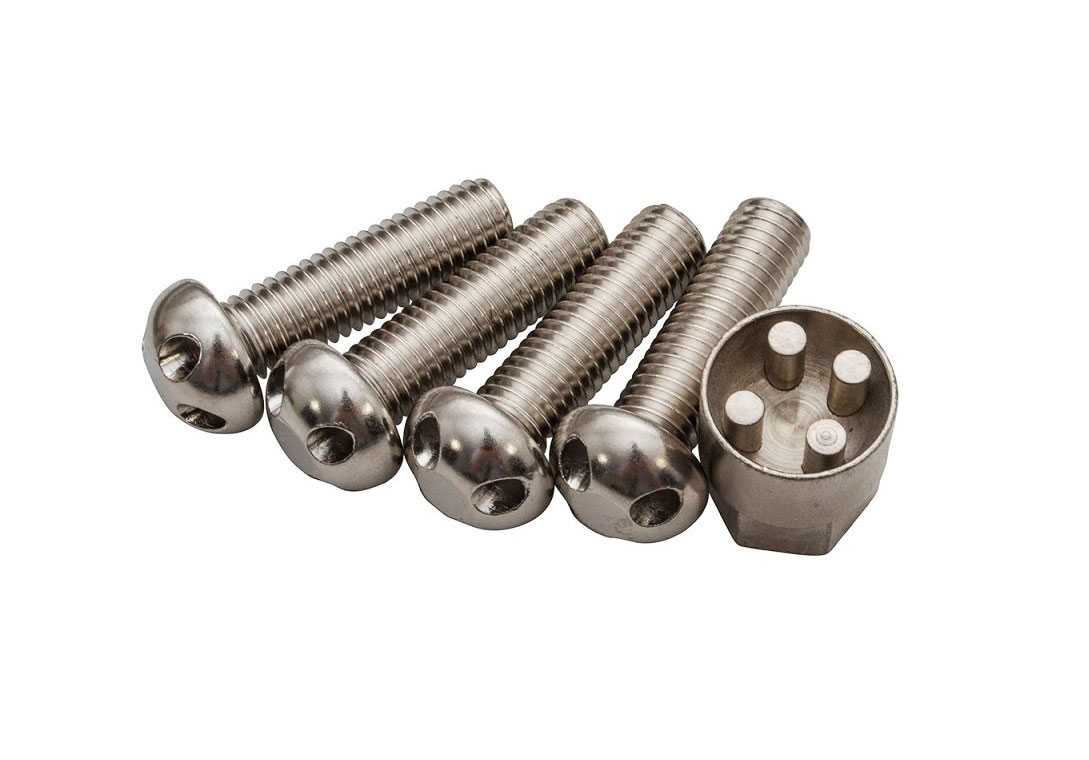

- Spanner Head – наличие двух отверстий.
- One-way – закручивается традиционными инструментами, но выкрутить такой болт без применения радикальных методов не представляется возможным.
Одним из основных отличительных моментов является наличие антикоррозийного оборудования. Изготовлены болты из высококачественных материалов, они зарекомендовали себя, как самые надежные. Производят изделия на основе следующих сплавов:
- А2 – любимый вариант производителей из Европы, он относится к нержавеющим сталям.
- А4 – по качествам напоминает предыдущий вариант, но при этом оказывает устойчивость к агрессивным химическим средствам.
Выкрутить такие антивандальные болты без специальных инструментов практически невозможно, поэтому их активно используют в конструкциях, в которых защита от посягательств злоумышленников прежде всего. Они проявляют высокую устойчивость перед водной и кислотной средой, что значительно расширяет область их применения.

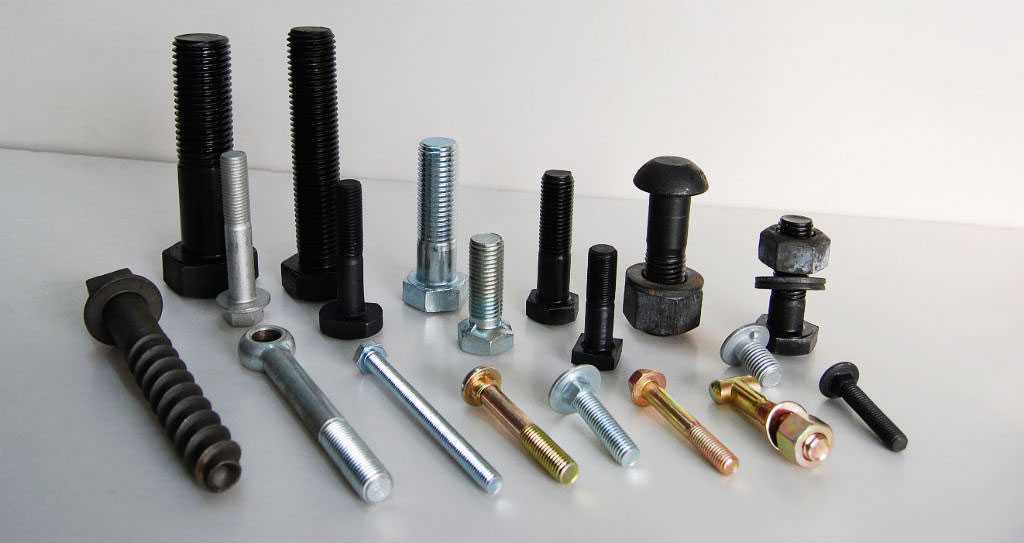

Классификация крепежа
Данная категория крепления включает в себя перечень элементов, которые используются для соединения различных деталей конструкции, при этом их невозможно демонтировать без специального оборудования. Классифицируют крепежные детали на следующие разновидности:
- Саморезы со скрытой или цилиндрической головкой, а также под биту с двумя характерными отверстиями.
- Болты под шестигранник антивандальные с полукруглой головкой и отрывными гайками.
- Заклепки.
- Шайбы.
- Заглушки «Звездочка».

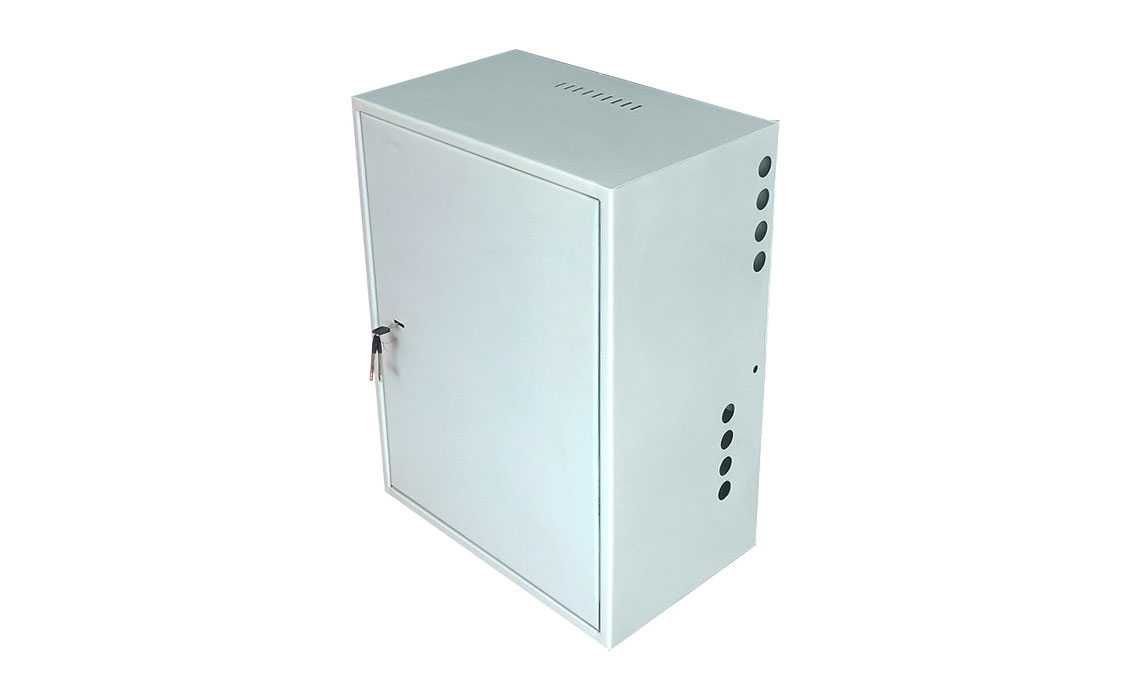

К группе антивандальных изделий относится также уникальный шкаф, внутри которого можно разместить коммуникационное оборудование. Он выступает отличной защитой от неблагоприятных условий окружающей среды, а также от посягательств злоумышленников. Его конструкция предполагает наличие специальных болтов и других крепежных деталей с оригинальными шлицами.
Неразборный антивандальный крепеж
Существует два главных метода, при помощи которых можно добиться, чтобы крепеж был неразборным. Первый предполагает срыв монтажной части. Оторвать нужный элемент необходимо после обеспечения необходимой затяжки, благодаря чему откручивать просто не будет за что. Для этих целей применяются срывные болты и гайки.
Ко второму относится шлиц, действующий в одном направлении. Его можно легко установить, однако демонтировать крайне сложно. Головка либо отвертка будут проворачиваться или попросту выскальзывать из пазов. Для установки такого элемента не нужны специальные приспособления, ведь процесс проходит с использованием стандартной отвертки либо биты.
Разборный антивандальный крепеж
Принцип работы такого механизма основан на усложнении конструкции шлица или доступа к нему, чтобы традиционные инструменты не справились с данной задачей. Разновидностей таких шлицов огромное количество, причем ежегодно появляются новые. Это значительно увеличивает безопасность, но в то же время возникают проблемы с установкой, ведь постоянно приходится приобретать новые «ключи».
Разновидности стержней
Стержни устанавливают разных модификаций для повышения функциональности. Их выпускают нестандартного размера по длине – удлиненные и укороченные, такие же отклонения касаются и рукоятки, что позволяет расположить инструмент для вращения в трудных местах. Чаще всего используются в комбинированных отвертках и моделях с гибким стержнем
.
Универсальные стержни комбинированного типа встречаются в комбинированных вариантах или в отвертках с храповым механизмом. Если у отвертки присутствует граненый стержень, то его используют для увеличения силы рычага
, а именно другого подручного инструмента, например, плоскогубцев .
Конструктивные особенности
Плоские и фигурные отвёртки объединяет один фактор – это конструкция инструмента. Она состоит из металлического стержня круглого сечения с наконечником и рукояткой.
Стержень
Стальная ось является передающей усилие руки деталью от рукоятки к наконечнику отвёртки. Материалом для этого служит особо прочная сталь. Изделия отличаются длиной и толщиной стержней, поперечное сечение которых может быть круглым либо многогранным.
Важно! Стержень может иметь разную длину, диаметр и форму сечения. Стандартная длина – 100-200 мм
Вал для защиты от коррозии обычно покрыт никелевым или хромовым напылением. Также стержни изготавливают из нержавеющей стали.
Рукоятка
Эту деталь в основном делают из пластика. Качество материала влияет на долговечность ручки. Современные рукоятки качественных изделий имеют нескользящие прорезиненные вставки, упор для пальца, большую площадь для захвата рукой и упора ладонью.
Также внизу ручки делают поперечное сквозное отверстие для усиления крутящего момента. Сквозь него просовывают прут для получения дополнительного усилия.
Профессиональные ОШ на рукоятках имеют гелевые вставки, которые плотно прилегают к ладони, что обеспечивает максимальную передачу усилия на жало.
Жало
Эффективность ОШ во многом зависит от качества и прочности материала жала. Наконечники, сделанные из инструментальной стали С-2, считаются качественными и надёжными жалами. Особо прочные наконечники изготавливают из молибден-ванадиевого сплава.
Отвёртка с плоским наконечником
Где пригодится антивандальный крепеж
Изделие используется для конструкций, выполненных из дерева или металла. Это актуально как для общественных мест, так и частных владений. В первом случае болты выступают основными крепежными элементами рекламных стендов, а во втором являются незаменимым приспособлением для дачных участков.
Благодаря простоте конструкции и наличию уникальных положительных качеств диапазон применения изделия практически неограничен. На сегодняшний день их активно применяют для:
- сохранения целостности конструкции остановок общественного транспорта, лифтов, подъездов, транспорта, домофонов и т. д.;
- защиты от злоумышленников вывесок, лайтбоксов, рекламных щитов, витрин;
- противодействия повреждению мебели в парках, детских площадок и личного имущества, например, в загородном доме.
В последнее время такие болты можно увидеть на различном оборудовании, они обеспечивают защиту техники от несанкционированного ремонта. Антивандальные элементы крепления функционируют за счет наличия уникальных шлицов на головках винтов и болтов. Чтобы демонтировать такой метиз, нужен ключ и соответствующие насадки, которые будут совпадать с пазами шлица.
Выбор и приобретение
При покупке винтов антивандальных с полукруглой головкой или другой любой конфигурации необходимо ориентироваться не только на особенности конструкции, но и на простоту установки, назначение, возможность демонтажа, степень защиты от негативных факторов.
Следует обратиться к авторитетному и надежному производителю. Такие компании предоставляют гарантию и помогают с выбором.
К примеру, для монтажа забора используют саморезы антивандальные, выполненные из высокопрочных, нержавеющих сталей. Они обладают не только высокими техническими показателями, но и не нарушают эстетику внешнего вида.
Как открутить антивандальные болты
Традиционными инструментами, такими как плоская или крестовая отвертка, гаечный ключ, открутить антивандальные болты невозможно. Для выполнения данного мероприятия понадобятся приспособления специального назначения. Благодаря этому вероятность повреждения или взлома конструкции сведена к минимуму.
Винты и саморезы от некоторых производителей можно демонтировать и устанавливать снова. Однако в большинстве случаев антивандальные болты представляют собой крепление одноразового типа.
Для демонтажа необходимо использовать специальные инструменты либо попробовать полностью разрушить конструкцию.
Антивандальные болты – это важные конструктивные элементы, которые обеспечивают не только улучшение визуальных качеств различных изделий, но и защиту важных объектов от посягательств злоумышленников. Существует большое количество различных типов и видов, каждый из которых обладает особенностями и нюансами.
Предыдущая запись Экстракторы для выкручивания сломанных болтов
Следующая запись Развальные болты Форд Фокус 2
Методы выбора отвертки
Чтобы определить тип инструмента, изучают рабочие задачи и тип крепежа, с которым предстоит работать. Качество отвертки показывают следующие параметры, указывающиеся на корпусе и в технических документах:
-
прочность
проставляется на корпусе, выбирают для покупки показатель в диапазоне 45–50 единиц. Низшие значения указывают на вероятность изгиба в работе, высшие говорят о вероятности растрескивания; -
материал изготовления
предпочтительно выбирать из сплава ванадия и хрома (Cr-V); - в комплектации
должно быть представлено резиновое покрытие для цепкости в руке, а съемные биты нужно покупать с магнитным напылением, чтобы не терялись мелкие крепежные метизы; - на корпусе должна присутствовать маркировка
о соответствии с ГОСТ 17199–1988 (для российских производителей).
Отвертка должна правильно эксплуатироваться, использоваться для определенных целей, только в таком случае инструмент прослужит длительное время.
Сильные и слабые стороны инструмента
Использование профессиональных отвёрток ведёт к ускорению работы, уменьшению нагрузки на руки человека. Некоторые модели справляются с тугими и заржавелыми шурупами, которые недоступны простым плоским типам. С помощью отвёрток профессиональных, электромонтажные работы проводят в условиях невозможности обесточить сеть.
К проблемным сторонам относят недостатки, осложняющие работу. Например, если в отвертке присутствует немного дополнительных функций, то она будет эксплуатироваться без поломок длительное время, и наоборот
. Для работы аккумуляторных отверток требуется постоянное питание за счет сменных батареек. Храповые механизмы боятся пыли, поэтому их проблематично использовать на стройплощадках и в других запыленных помещениях.
Отвертки ударного типа неэстетичные из-за металлического корпуса, эргономичные модели почти не производятся в инструментальной промышленности. У пробников и светодиодных отверток перегорают световые индикаторы, что переводит инструмент в ряд обычных. Если в отвертке предусмотрена звуковая индикация, то требуются источники питания, причем завершение заряда происходит неожиданно и требует прерывания работ. На модели с реверсом нареканий нет, они редко выходят из строя, диэлектрическое покрытие работает без проблем.
Установка своими руками
Следует учитывать, что откручивать антивандальные болты крайне сложно, поэтому следует правильно разметить места для установки, чтобы в дальнейшем не пришлось переустанавливать крепежные элементы. Алгоритм действий выглядит следующим образом:
- Выбор и покупка изделия.
- Приобретение специального инструмента.
- Разметка мест под отверстия.
- Сверление.
- Вкручивание болтов или саморезов.
- Проверка надежности конструкции.
Если сделать всё правильно, то выкручивать антивандальный болт с отрывной головкой и приводом будет достаточно проблематично. Как показывает практика, злоумышленники редко обладают подобными приспособлениями, поэтому степень защиты – высокая.
