Короб для сабвуфера своими руками

Простой сабвуфер в машину

Легче всего сделать своими руками саб в машину без усилителя. Для этого не требуется знания радиотехники, так исключается самостоятельная сборка и регулировка усилителя. Для изготовления пассивной низкочастотной колонки, кроме громкоговорителя, потребуются следующие детали:

  • Материал для корпуса
  • Саморезы
  • Силиконовый герметик
  • Клеммная колодка
  • Акустический кабель
  • Наполнитель для внутреннего объёма
  • Материал типа карпет

После выбора и покупки динамика можно делать корпус. Чаще всего в качестве материала для изготовления корпуса акустических колонок используется многослойная фанера или МДФ. Толщина стенок должна быть не менее 18 мм, чтобы избежать гулкого резонирующего звука. Фанеру такой толщины найти сложно, поэтому выбор МДФ будет оптимальным решением. Материал легко обрабатывается, а отдельные элементы хорошо соединяются саморезами.

Переднюю стенку нужно сделать из двух пластин. Чтобы увеличить жёсткость конструкции все кромки, перед вворачиванием шурупов, нужно промазать клеем.Габариты магнита, у разных типов динамиков, могут отличаться, поэтому размер корпуса определяется габаритами громкоговорителя. Для того чтобы ящик был более прочным собирать сабвуфер своими руками в машину, лучше на брусках 25 Х 25 мм.После завершения работ по сборке ящика все швы нужно обработать силиконовым герметиком.

Самодельные сабвуферы для авто могут быть сделаны с акустическим фазоинвертором или по схеме бандпасс. Корпуса для таких акустических колонок имеют сложную конструкцию и при расчёте применяются специальные формулы. Колонка с акустическим фазоинвертором имеет размер примерно в два раза больший, чем закрытый ящик. Несмотря на высокий КПД, звучание низких частот получается не такое чёткое и бас немного расплывается.

Как подключить машинный сабвуфер дома

Через блок питания, дома, подключается сабвуфер активного типа. Низкочастотные системы, предназначенные для установки в автомобилях, оснащены усилителем, который получает электропитание от аккумулятора. Это означает, что электронные компоненты системы корректно работают при подаче напряжения 12-15 вольт. Для питания активной автомобильной системы можно использовать любой источник питания, соответствующей мощности. Этот параметр зависит от мощности низкочастотного каскада. Некоторые автомобильные активные колонки могут потреблять ток до 40 ампер, поэтому найти источник питания на 12 Vи такой ток непросто. Для подачи напряжения на мощный НЧ канал можно использовать блоки питания ATиATX. Самые простые модели обеспечивают ток до 16 ампер, но при необходимости можно купить блок на 40-60 ампер. Для подачи питания на усилитель используются провода жёлтого цвета (+12 V) и чёрного цвета (GMD«Земля»). На автомобильной колонке имеются клеммы с соответствующими обозначениями, на которые и подключаются провода с блока питания.

После соединения проводов, усилитель активной колонки находится в «спящем» режиме. Чтобы его активировать, нужно на усилителе поставить перемычку между +12 VиREM. Это выполняется при отключенном источнике питания. Не рекомендуется устанавливать источник питания слишком далеко от активной НЧ колонки. Если другого варианта нет, то соединение усилителя и блока питания нужно выполнять многожильным медным проводом с максимальным сечением.

Как сделать сабвуфер своими руками?

Некоторые автолюбители изготавливают сабвуферы своими руками. Особых знаний для этого не требуется. Главное – уметь работать руками, иметь опыт электромонтажных работ.

Для изготовления лучше выбрать модель пассивного сабвуфера типа закрытый ящик.

В качестве динамика следует выбирать устройство круглого (не овального) типа. Под него легче вырезать отверстие. Номинальная мощность динамика выбирается исходя из выходной мощности головного устройства (автомагнитолы, усилителя).

Типичное значение номинальной мощности магнитолы – не более 40 Ватт на канал. Лучше выбирать мощность динамика с двухкратным запасом. Мощности это не прибавит, зато звук будет мягче.

Также следует обратить внимание на сопротивление динамика. Оно должно соответствовать сопротивлению нагрузки усилителя либо магнитолы

Если используется дополнительный звуковой усилитель, у него могут быть различные допустимые сопротивления нагрузки. Следует учитывать, что чем меньше сопротивление динамика, тем легче его раскачать.

Но при этом увеличивается нагрузка на усилитель. Для усилков класса D можно смело выбирать динамики сопротивлением 2 Ома.

Непосредственно к выходу автомагнитолы лучше подключать четырехомные динамики.

Следует также обратить внимание на материал диффузора (лучше полиматериалы), магнита. Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места

Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее

Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места. Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее.

Далее рассчитывают короб сабвуфера. Раньше расчет короба для сабвуфера выполняли с помощью калькулятора.

Сейчас есть много программ для расчета коробов, онлайн ресурсов. Освоить их несложно, интерфейс довольно простой.

Не всегда эти расчеты выполнены грамотно (особенно онлайновские сервисы).

Часто они работают наоборот: закладываешь размеры короба, сервис  выдает частотную характеристику. Более-менее правдоподобные результаты дают сервисы и программы:

BassBox 6

Имея опыт изготовления закрытых ящиков, можно приступить к изготовлению фазоинверторных коробов.

Power Port

Большинство программ не адаптированы на русский интерфейс.

При изготовлении коробов следует:

  1. пропитывать клеем места установки крепежа;
  2. отверстия вырезать с помощью специальных насадок на дрель, иные методы приводят к разрушению поверхности;
  3. выступающие грани необходимо зачищать;
  4. выполнять покрытие деревянных материалов специально пропиткой и нитролаком (для защиты от сырости);
  5. по окончании работ обтянуть изделие карпетом.

Схема подключения сабвуфера

Большинство сабвуферов, в том числе и пассивных, имеют свою электрическую схему. Она необходима, чтобы сигнал с усилителя или автомагнитолы на динамик не содержал «ненужных частот». Под ненужными частотами понимаются звуковые частоты средней и высокой частоты.

Если они будут поступать на динамик, уменьшится КПД, возможны искажения. В усилители и хорошие автомагнитолы встраивают специальные частотные фильтры (кроссоверы).

Тем не менее хороший пассивный низкочастотный фильтр (обычно он содержит набор конденсаторов и индуктивностей) значительно увеличивает качество звучания.

Программы для расчета:

  1. Audiotester v2.2
  2. JBL-SpeakerShop

Если нет опыта электромонтажных работ, намотки индуктивностей, измерительных инструментов, лучше приобрести фильтр (кроссовер) в сборе.

Установка газобаллонного оборудования (ГБО) на автомобиль. — здесь больше полезной информации.

На китайских сайтах он стоит недорого, например:

Вас заинтересует эта статья — Установка сигнализации с автозапуском своими руками.

Делаем корпус для сабвуфера с фазоинвертором

Как и при изготовлении закрытого ящика, работа над более сложной конструкцией начинается с выбора громкоговорителя.Как изготовить короб для сабвуфера зависит от типа материала и крепёжных элементов. Многослойная фанера является самым прочным из рекомендуемых материалов. Чтобы собрать корпус для сабвуфера своими руками можно использовать любые саморезы. При соединении элементов из МДФ и тем более из ДСП, нужно использовать только белые саморезы. Чёрные не обеспечивают такого прочного соединения. Иногда при завинчивании у них обламываются шляпки.

Фазоинверторный сабвуфер должен быть хорошо загерметизирован. Для этого на все швы, с внутренней стороны, наносится слой герметика. Линии распила должны быть очень ровными, поэтому работу лучше выполнить на специальном станке, если есть такая возможность.

При изготовлении щелевого фазоинвертора нужно следить, чтобы все внутренние перегородки не имели сквозных отверстий. Если размеры динамика и короба большие, то в поворотах щелевого порта могут возникать застойные зоны. Чтобы избежать этого все прямые углы фазоинвертора сглаживаются установкой дополнительных деревянных пластин. Сборка короба для сабвуфера своими рукамизавершается установкой внешних контактов для подключения усилителя. Эти места так же должны быть загерметизированы.

Проектирование самодельного сабвуфера

Автомобильные сабвуферы устанавливаются в багажном отсеке или на задней полке, поэтому такая система получила название тыловой.

Самый серьёзный момент в изготовлении — это определение его размера и устройства. В зависимости от поставленных задач конструкция может иметь самые разные вариации.

Виды сабвуферов

Существует всего два основных вида сабвуферов. Если говорить об отношении к усилителю мощности звука, то условно они делятся на:

  • активные. Они имеют уже встроенные усилитель и кроссовер, которые обеспечивают высокое качество звука и убирают из звучания высокие частоты. Активный сабвуфер получает сигналы от любого источника, с которым имеет связь;
  • пассивные. Устройство не оснащается дополнительными усилительными элементами, поэтому подключается к основной аудиосистеме салона. Единственный недостаток пассивного сабвуфера заключается в том, что он серьёзно загружает все каналы системы, поэтому понижается и качество звучания.

Активные сабвуферы не загружают штатную аудиосистему салона, поэтому они отличаются более качественным звучанием

Как сделать сабвуфер в машину

При изготовлении саба своими руками в машину сначала потребуется корпус. Его размеры и конструкция зависят от динамика и выбранной модификации. В низкочастотной акустике применяются три вида колонок:

  • Закрытый ящик
  • Фазоинвертор
  • Сложная конфигурация (бандпасс)

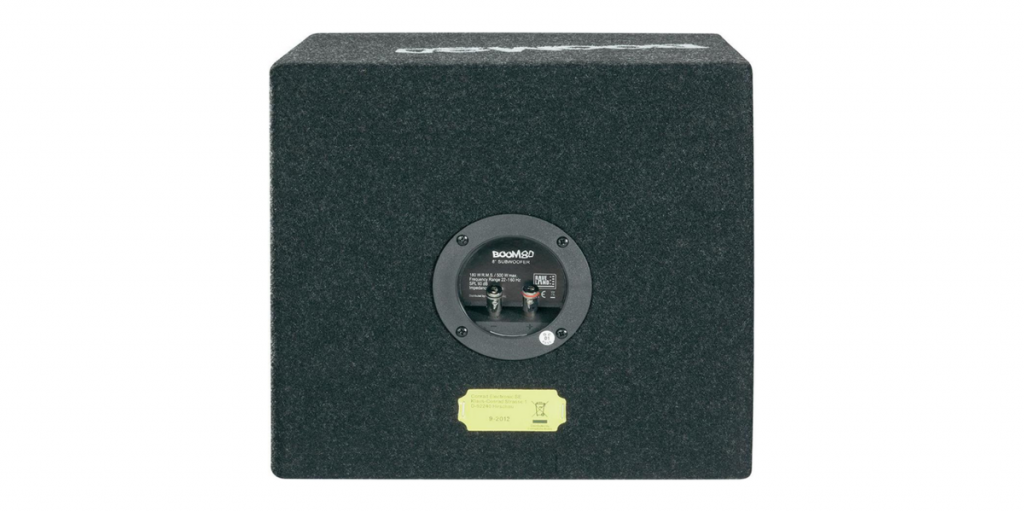

Закрытый ящик может иметь прямоугольную конструкцию, форму трапеции, со скошенной стенкой, или цилиндр. Низкочастотные колонки в виде цилиндра для самостоятельного изготовления не применяются из-за технических трудностей. Проще всего сделать обычный ящик. Размер такой конструкции определяется диаметром динамической головки. Эта величина обычно измеряется в дюймах и каждому размеру динамика должен соответствовать определённый объем ящика в литрах. Для разных размеров динамиков потребуется следующий объём закрытого ящика:

  • 8 – 10 литров
  • 10 – 14 — 24 литров
  • 12 – 25 — 35 литров
  • 15 – 36 — 56 литров

Существуют динамики 18 дюймов, но из-за больших размеров корпуса они, в автомобилях, применяются крайне редко. Как самому сделать недорогой саб в машину. Колонка закрытого типа обладает важными преимуществами перед другими устройствами.

  • Простой расчёт и сборка
  • Маленький объём
  • Хорошая частотная характеристика
  • Быстрый и отчётливый бас

Недостатком простой конструкции в виде закрытого ящика является самый низкий КПД. При изготовлении закрытого ящика прямоугольной конфигурации очень просто вырезать все детали конструкции. Сложным может оказаться только изготовление круглого отверстия под громкоговоритель. При расчёте объёма акустики нужно иметь в виду, что площадь занимаемая динамиком в этот параметр не входит. Так для громкоговорителя 8 дюймов вычисляется объём занимаемый динамиком и к нему добавляется 10 литров. Самому сделать сабвуфер в авто несложно, но нужно соблюдать некоторые рекомендации.

Как сделать сабвуфер своими руками в машину? Фазоинвертор

Оговоримся сразу: это наиболее простое устройство с трубкой, для качественного воспроизведения низкочастотных звуков. Чтобы не пропускать звуковые волны нужно правильно выбрать материал. Подходящим вариантом служит многослойная фанера примерно 160 мм, а лучше лист, толщиной 30 мм.

Делаем сабвуфер в авто своими руками – изготовление корпуса фазоинвертора

Отдельно готовят части: боковые, переднюю, заднюю, нижнюю и верхнюю. Используя предварительно взятые расчёты. В передней части вырезается отверстие под динамик. Под ним обустраивается выход для трубки. Когда в передней панели выполнены 2 отверстия склеиваются между собой боковые части короба.

Для закрепления конструкции фиксируются саморезами. Это дополнительная защита от несанкционированного выхода звука. В задней части корпуса нужно вырезать мини отверстие небольшого диаметра для проводов. Перед сборкой всей конструкции нужно вставить динамик, выполнить внутреннюю отделку корпуса используя для связки эпоксидную смолу и/или герметик.

Для улучшения «шумки» тщательно промазываются все стыки и щели конструкции. Последний аккорд – это клейка шумоизоляционной ткани.  Закончив с внутренними работами, переходим к обустройству внешних частей, обтягивая корпус карапетовой тканью. Она должна закрывать все щели. Крепим динамик и выводим провода через ранее проделанное отверстие. Далее, подключаемся к штатной акустической системе машины.

Рекомендации

Следует помнить, что выходное напряжение при мощности усилителя в сотни ватт может достигать 40 вольт. Звук – быстропеременный ток с непостоянной частотой. Вы получите удар током и при более низких значениях высокочастотного напряжения. Не хватайтесь руками за оголённые (в местах соединений) провода колонки, работающей на полную мощность. Бывали случаи, когда людей било током и от 25 В с частотой, к примеру, 8 килогерц.

Колонка, которую будет слышно за три километра, потребует и мощной линии питания. На элитных дискотеках Москвы и Санкт-Петербурга использовались сабвуферы с мощностью до 500 кВт. Для такого звука порой требовались отдельная подстанция и силовая линия, рассчитанные на сверхвысокую нагрузку. Усилители и колонки в готовом виде стоят не один миллион рублей. Один лишь динамик обойдётся в несколько сотен тысяч рублей. Не гонитесь за киловаттами. Качественный «автозвук» ограничен одной-двумя сотнями ватт. Главное – настроить эквалайзер и рассчитать акустику, и вам хватит 10-50 Вт на каждый стереоканал.

Создавая для себя мощный сабвуфер, убедитесь, что динамик не излучает инфразвуковые частоты (до 20 Гц). Не пытайтесь их получить! Обычный звук с частотой 20-20000 Гц заставляет ваше тело вибрировать и являет собой небольшую опасность. Но звуковые волны с частотой 6-8 Гц при аналогичной мощности и громкости колонки способны привести к разрыву внутренних органов, ибо те входят в резонанс. Волны же с частотой 16-18 Гц вызывают галлюцинации – именно этот эффект использовали в диско-клубах.

Молодёжь, пришедшая приятно провести время на дискотеку, где громкий звук содержал крайне низкие частоты и служил аудионаркотиком, впадала в состояние изменённого сознания даже без употребления спиртного и табака. Современные производители не допускают, чтобы динамики, транзисторы и микросхемы выдавали инфразвук. Дело в том, что его применение ограничено научными лабораторными испытаниями, а не предназначено для бытового использования. В обычных гражданских целях мощный инфразвук запрещён законодательством.

Сабвуфер не может использоваться в полевых, полностью мобильных условиях. Если вам хочется звука, как в автомобиле, с хорошо выраженными частотами 20-80 Гц на прогулке или в походе, используйте мощные наушники для геймеров, полностью закрывающие уши. Они работают с любыми частотами от 20 до 20000 Гц. Нужные настройки звука выставляются в программном медиаплеере на смартфоне, планшете или ультрабуке.

Компьютер не выдаст десятки ватт мощности – его предусилитель рассчитан лишь на 1-2 Вт. Не подключайте сабвуфер напрямую к выходу звуковой карты: сопротивление колонки в 8 и менее ом сожжёт оконечные каскады звукового тракта.

Мощный сабвуфер, изготовленный собственноручно, позволяет сэкономить на общей стоимости колонки в 10 и более раз. Обладая навыками в монтажных и слесарных работах, вы сбережёте 10 и более тысяч рублей из своего бюджета.

Как сделать сабвуфер своими руками, смотрите далее.

Изготавливаем сабвуфер

Данная инструкция написана специально для тех, кто мечтает, чтобы у него в автомобиле была установлена акустическая система 5 1 с сабвуфером, но по той или иной причине приобретение сабвуфера им не по силам. Сделать акустический сабвуфер самому совсем не сложно, а в силу того что человеческий слух не распознает направление низкочастотных волн установить сабвуфер в автомобиле можно в любом доступном месте.

Инструментарий

Для того что бы ваша мысль материализовалась в образ сабвуфера, помимо дикого желания и «упертости» нам понадобятся ещё пара мелочей:

  • Ножовка по дереву;
  • Стамеска;
  • Набор напильников (треугольные, круглые, плоские…какие там ещё есть…);
  • Наждачная бумага разного калибра (зернистости);
  • Шуруповерт, или набор отверток
  • Электродрель;
  • Лобзик, желательно с «неручным приводом»;
  • Набор канцелярских принадлежностей, где циркуль имеет «размах» не менее диаметра выбранного динамика (20…25 сантиметров);
  • Клей для дерева;
  • Строительный материал для корпуса (фанера, ДСП, МДФ толщиной 10…20 миллиметров);
  • Деревянные брусочки (под ребра жесткости) сечением 20х20…40х40 миллиметров;
  • Кучка саморезов (от 10 до 50 миллиметров);
  • Программа для расчета параметров сабвуфера (JBLSpeakerShop, WinISD 0.44 и др.).

Итак, начинаем созидание низкочастотной колонки с выбора динамика(см.Как выбрать динамики для автомагнитолы своими силами).

Пассивный сабвуфер своими руками

Как сделать простой пассивный сабвуфер.Такая конструкция представляет собой корпус, в котором установлена низкочастотный динамик. Объём корпуса обычно измеряется в литрах и зависит от диаметра динамической головки и конструкции корпуса. На корпусе пассивной колонки нет никаких регулировок, а на задней или боковой стенке находится контактная колодка для подключения источника звукового сигнала.Ящик для низкочастотной колонки может быть изготовлен по одной из трёх схем:

  • Закрытая конструкция
  • Акустический фазоинвертор
  • Бандпасс

Закрытая конструкция ящика является самым простым решением. Объём корпуса легко высчитывается, а сборка конструкции не представляет сложности даже для начинающего мастера. Чтобы сделать самодельный саб потребуется небольшое количество деталей простой формы. Верхнюю, нижнюю и две боковых стенки можно вырезать одинакового размера. В передней стенке вырезается отверстие для установки динамика, а в заднюю стенку врезается колодка с контактами.Внутренний объём закрытого ящика зависит от типа громкоговорителя. Габариты корпуса низкочастотной колонки можно определить из следующей таблицы:

  • Динамик 20 см – 8-12 литров
  • Динамик 25 см – 13-14 литров
  • Динамик 30 см – 25-38 литров
  • Динамик 38 см – 39-58 литров

Кроме простой конструкции закрытый ящик выдаёт чёткий, быстрый бас и обладает сравнительно ровной амплитудно-частотной характеристикой.

Как сделать сабвуфер своими руками схема. На рисунке изображена акустическая низкочастотная система, рассчитанная под громкоговоритель 15 дюймов или 38 санитметров. Корпус изготовлен из материала толщиной 20 мм. Переднюю стенку рекомендуется сделать двойной толщины. Колодку с контактами для подключения кабеля от источника звука можно установит на задней стенке устройста. Для увеличения акутического объема колонки, её внутренность заполняется демпфером. Для этого можно использовать обыкновенную вату, которая набивается в марлевый мешок, или синтепон. На нижнюю стенку нужно привернуть саморезами резиновые ножки. Как изготовить сабвуфер закрытого типа. После того, как выбор динамической головки сделан, нужно подготовить материал.

Для низкочастотных акустических систем обычно используется многослойная хорошо проклеенная фанера или мелкодисперсная фракция (МДФ). Для домашней колонки можно так же использовать ДСП. В автомобильную акустику этот материал лучше не применять, так как от постоянной тряски и вибрации и повышенной влажности крепёжные элементы будут самопроизвольно выворачиваться, и колонка может разрушиться. При сборке мощной акустической системы фанеру, даже многослойную, использовать не рекомендуется. При сильной вибрации конструкции фанерный ящик будет резонировать, что создаст неприятные звуковые обертоны при прослушивании музыки.

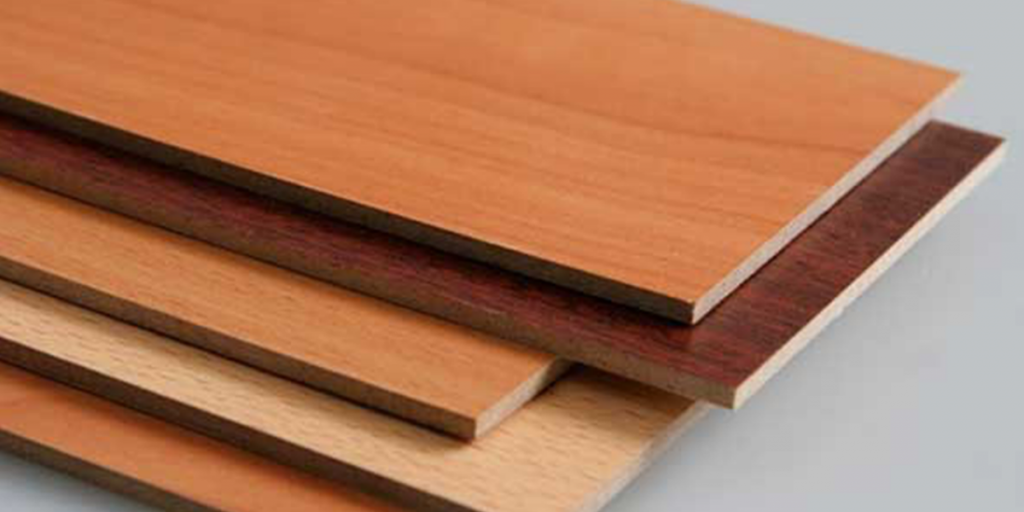

Из чего можно сделать сабвуфер

Чтобы собрать правильный сабвуфер своими руками нужно не ошибиться в выборе материала. Для изготовления акустической системы можно использовать следующий продукт:

  • Многослойная (корабельная) фанера
  • Мелкодисперсная фракция (МДФ)
  • Древесно-стружечная плита (ДСП)

Для изготовления корпуса мощной акустики подойдёт материал имеющий толщину не менее 18 мм. Найти качественную фанеру такой толщины сложно, поэтому лучше использовать МДФ. ДСП использовать можно, но это будет не самый лучший вариант. Этот материал более рыхлый, поэтому со временем, всё крепёжные элементы разболтаются. Кроме того ДСП не отличается хорошей влагоустойчивостью. Он поглощает атмосферную влагу, отчего быстро разрушается.

Панели из МДФ выпускаются разной толщины, они плохо поглощают влагу и надёжно удерживают крепёж. Можно приобрести панели МДФ с покрытием под дорогие породы дерева. Многие фирмы по продаже пиломатериалов бесплатно выполняют раскрой панелей по чертежам или указанным размерам. Передняя панель, где устанавливается динамическая головка нужно сделать двойной. Это позволит обеспечить конструкции большую жёсткость. Две части передней стенки нужно склеить между собой и зафиксировать саморезами. При сборке низкочастотной акустической колонки нельзя экономить на крепеже, поэтому саморезы вворачиваются через каждый 3-5 см. Для сборки корпуса нужно использовать специальные мебельные шурупы. Сначала в местах крепления насверливаются отверстия диметром меньше чем шуруп, затем туда заливается клей и вворачивается крепёж. Если в колонке установлен очень мощный динамик, то все внутренние углы ящика дополнительно укрепляются брусками треугольной формы. Если корпус будет оклеиваться тканью или отделываться другим способом деревянные поверхности нужно обработать лаком. Это повысит устойчивость конструкции к влаге.

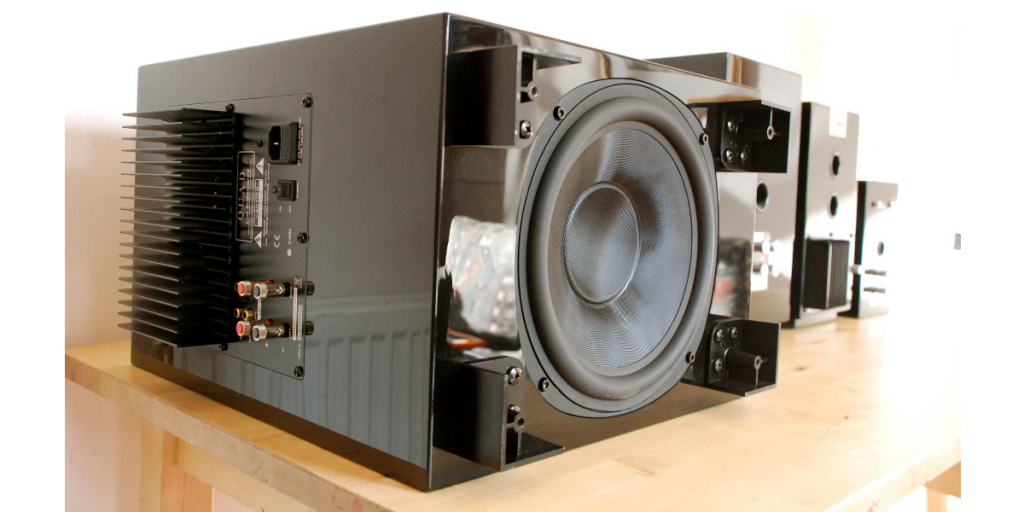

Шаг 2: Детали и материалы

Если вы посмотрите видео в конце статьи, то можете заметить что в схеме соединений меньше компонентов. Автор сделал это, чтобы уменьшить количество используемых компонентов и упростить общий процесс сборки сабвуфера. Автор также использовал аналогичный усилитель со встроенным Bluetooth, что бы не покупать для этого отдельный модуль. Ниже вы найдете полный список деталей и инструментов, использованных для сборки

Обратите внимание, что на все детали я оставил ссылки, где их можно приобрести!

Компоненты:

  • НЧ-динамик —
  • Блок питания на 24 В —
  • Фазоинвертор 2 шт. —
  • Усилитель 2.1 — или Тут
  • Розетка переменного тока с выключателем —
  • Гнёзда с креплением на корпус —
  • Входное аудио гнездо —

Остальное:

  • Spade разъемы —
  • Прокладочная лента —
  • Резиновые ножки —
  • Шурупы M5 * 25 с шестигранной головкой —
  • Винты M2 * 12 —
  • Резьбовые вставки —
  • Медные стойки —

Инструменты:

  • Инструмент для зачистки проводов —
  • Мультиметр —
  • Комплект коронок по дереву —
  • Набор кернов —
  • Клеевой пистолет —
  • Шлифовальная губка —
  • Эпоксидный клей —
  • Лобзик —
  • Шуруповёрт —
  • Паяльник —
  • Припой —
  • Третья рука для пайки —
  • Сверла —

Для изготовления корпуса сабуфера были использованы МДФ толщиной 12 мм и 6 мм, а так же 4 мм фанера для панели управления.

Подключение домашнего сабвуфера в машину

Для подключения домашнего саба в машину потребуются такие же соединительные кабели, как и для автомобильной акустики. Обычно в бытовой низкочастотной колонке смонтирован усилитель низкой частоты и имеются гнёзда для подключения двух колонок сателлитов. Некоторые домашние модели усилителя не имеют, а представляют собой басовый динамик, установленный в корпусе из многослойной фанеры или МДФ. Такой пассивный канал можно подключить непосредственно к автомобильной магнитоле вместо тыловых колонок. Большинство домашних низкочастотных акустических систем, сделаны по фазоинверторной схеме. Это значит, что в корпусе имеется резонатор в виде пластмассового цилиндра. Для корректной работы такой конструкции нужно чтобы перед отверстием фазоинвертора имелось свободное пространство.

Установка домашнего сабвуфера в автомобиль ничем не отличается от монтажа специальной автомобильной системы. Соединительные кабели должны прокладываться через технологические отверстия в кузове автомобиля. В точках пересечения металлических плоскостей на акустические провода должны быть надеты пластиковые втулки. Это исключит повреждение изоляции кабеля от вибраций в процессе движения транспортного средства. Установка в машину сабвуфера от домашнего кинотеатра, скорее всего не даст нужного результата. Если в условиях жилой комнаты такая колонка обеспечивала сочные и насыщенные басы, то помещённая багажный отсек автомобиля она будет работать намного хуже. Звук таких акустических систем становится гулким и размазанным. Часто активный домашний сабвуфер в машину используют от персонального компьютера. Это компактная акустическая колонка с встроенным усилителем низкой частоты и контактными колодками для подключения двух малогабаритных широкополосных динамиков.

Основная сложность подключения активного домашнего сабвуфера в машину заключается в том, что для микросхем, на которых сделано устройство, требуется двухполярное питание. Поэтому просто обрезать дорожки, ведущие к силовому блоку, и подключить встроенный усилитель к аккумулятору автомобиля не получится. Такие схемные решения применены в популярной активной акустической системе SPS-820. Интегральную микросхему можно запитать от однополярного источника питания, но выходная мощность будет слишком маленькой даже по сравнению с фронтальными колонками. При такой мощности теряется смысл установки отдельного басового канала.

Портативный сабвуфер для компьютера своими руками

Для малогабаритной низкочастотной колонки подойдут динамики небольшого размера. Есть модели, диаметр которых не превышает 10 см. Громкоговоритель GHXamp, диаметром 4 дюйма, выпускается в нескольких модификациях, с разным сопротивлением звуковой катушки и обеспечивает выходную мощность 40 ватт. Такую динамическую головку можно использовать в настольной акустической системе небольших размеров. Динамик маленького диаметра не сможет выдать качественные басовые частоты. Акустическая система такого уровня сможет только обогатить низкими частотами, звук компьютерных широкополосных колонок. Для сочных и насыщенных басов потребуются динамики большего размера. Чтобы сделать сабвуфер для компьютера своими руками на динамике 4 дюйма потребуется закрытый ящик от 8 до 10 литров. Гораздо лучшие результаты можно получить, используя громкоговорители диаметром 8 дюймов или 20,3 см.

На рисунке показана конструкция акустической низкочастотной системы закрытого типа для громкоговорителя 8 дюймов. Аналогичный ящик можно использовать для установки малогабаритных динамиков 4 дюйма. При этом все размеры можно уменьшить в 1,5-2 раза. Как собрать сабвуфер для компьютера. Материалом для изготовления корпуса служит МДФ толщиной от 18 до 21 мм. Для того чтобы увеличить жёсткость конструкции все детали корпуса собираются на брусках сечением 20 Х 20 мм, а перед сборкой на саморезах, все стороны промазываются клеем. Для этого можно использовать любой синтетический клеевой состав. Внутренний объём готовой колонки заполняется ватой или синтепоном. В пассивной конструкции, на задней стенке устанавливаются клеммы для подачи низкочастотного сигнала. При подключении колонки без усилителя могут возникнуть сложности, так как у персонального компьютера есть только одно гнездо «Выход Звука» типа mini-jack 3.5 mm. Такая конфигурация имеется у всех персональных устройств, где звуковая карта интегрирована в материнскую плату. Такой выходной сигнал нужно подавать на любой УНЧ с выходом на колонки сателлиты и сабвуфер. Подключить пассивную НЧ колонку можно, если в компьютер установлена внешняя звуковая карта с соответствующим разъёмом.

По цветам разъёмы звуковой карты маркируются следующим образом:

  • Голубой – аналоговый звуковой вход
  • Зелёный – фронтальные АС
  • Розовый – микрофон
  • Жёлтый (оранжевый) – сабвуфер
  • Чёрный – боковые АС
  • Серый – тыловые АС

На простых звуковых картах гнёзда для подключения боковых и тыловых колонок могут отсутствовать.

Изготовление и монтаж короба

Итак, мы подготовили виртуальный макет, определились с материалом и местом в автомобиле.

Далее — есть два пути. Первый — воспользоваться оптимальным виртуально-спроектированным макетом или приспособить конструкцию под свой автомобиль так, чтобы она удобно “легла”.

При втором варианте, мы советуем сделать макет будущей конструкции из картона, соединенного обыкновенным скотчем, а затем, как выкройку, перенести на материал будущего сабвуфера.

Сборка короба:

  1. По заранее приготовленным параметрам (виртуальному или реальному макету) выкраиваем материал;
  2. Делаем сборку ящика. оставляя открытой заднюю панель, через нее будет удобнее делать спайку контактов;
  3. Монтируем динамик.
  4. Делаем спайку контактов;
  5. Ящик обязательно проходим шпатлевкой, особенно по трещинам и зазорам, их не должно остаться;
  6. Этап шлифовки;
  7. Этап покраски (если передняя панель не будет закрыта, тщательно проходим алкидным лаком, красивая зеркальная поверхность достигается после пяти слоев лака, с промежутком нанесения в сутки и легкой шлифовкой). Если передняя панель будет закрыта обивочным материалом — красим и ее в один слой любой краской;
  8. Этап обивки звукоизолирующим материалом;
  9. Этап для сабвуфера с плавными контурами: такой плавный объем достигается при помощи монтажной пены, излишки которой удаляются при помощи острого резака или ножа.

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

  • предохранитель;
  • провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
  • конденсатор;
  • кусачки;
  • изолента;
  • пластиковые хомуты;
  • комплект гаечных ключей.

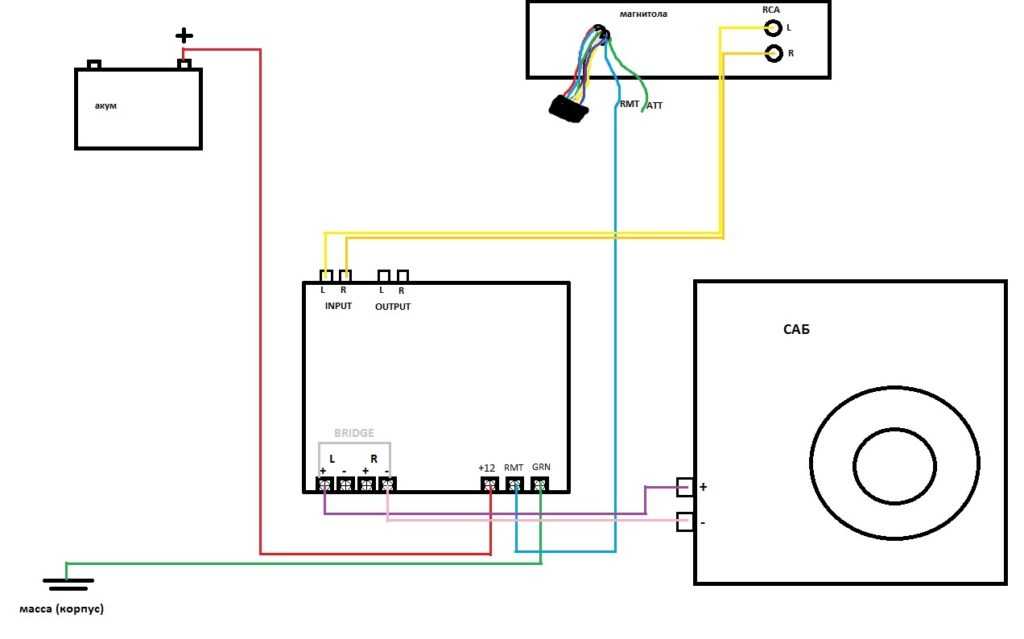

Подключение проводов производится по следующей схеме:

  1. Изначально провод сабвуфера выводится к усилителю.
  2. От усиливающего устройства провод подводится к автомагнитоле.
  3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
  4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Главная →

Тюнинг →

Маленький короб для сабвуфера

Некоторые автомобилисты не стремятся к мощному басу, а хотят немного улучшить звуковую картину в салоне. Для этого подойдёт небольшой сабвуфер. Для такой конструкции подойдут динамики 8 дюймов. Некоторые компании выпускают громкоговорители диаметром 6 дюймов, но их сложно найти. Как правильно сделать короб для сабвуфера. Сабвуфер для маленького громкоговорителя имеет маленький литраж, следовательно, займёт немного места в багажном отсеке автомобиля. Не нужно слишком уменьшать размеры конструкции, но и увеличивать так же не следует. Увеличение размеров короба приведёт к тому, что низкие частоты будут «расползаться» и бас будет нечётким. Если объем будет меньше той величины, которая нужна для динамика определённого диаметра, то низы будут слишком быстрыми и будут буквально бить по барабанным перепонкам.

Установка сабвуфера своими руками в машину: варианты и выбор

Многое зависти от габаритов авто, а выбор места прямо зависит от фантазии владельца автомобиля. Также при выборе места нужно помнить о необходимости подключить сабвуфер к усилителю, т.е. нужно будет провести провода, разместить доп. оборудование (частотный фильтр и пр.). Существуют определённые (проверенные) места установки.

Установка сабвуфера в центральной части автомобиля

Оптимальная позиция для связи с динамиками расположенными фронтально – это установка конструкции впереди. Но места в передней части легковых авто для монтажа габаритных конструкций практически не найти. Этот вариант расположения больше подойдёт для микроавтобусов, нежели легковых автомобилей.

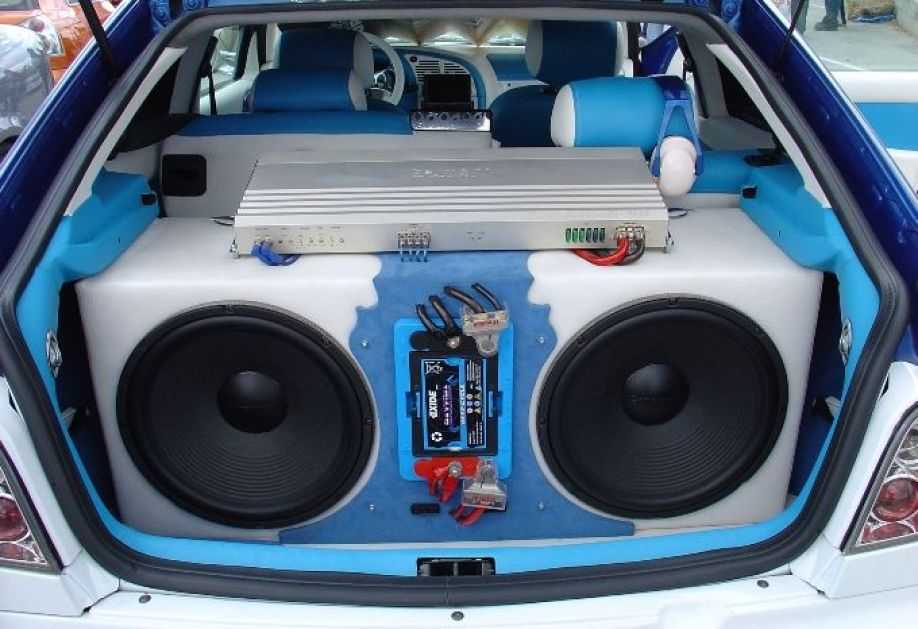

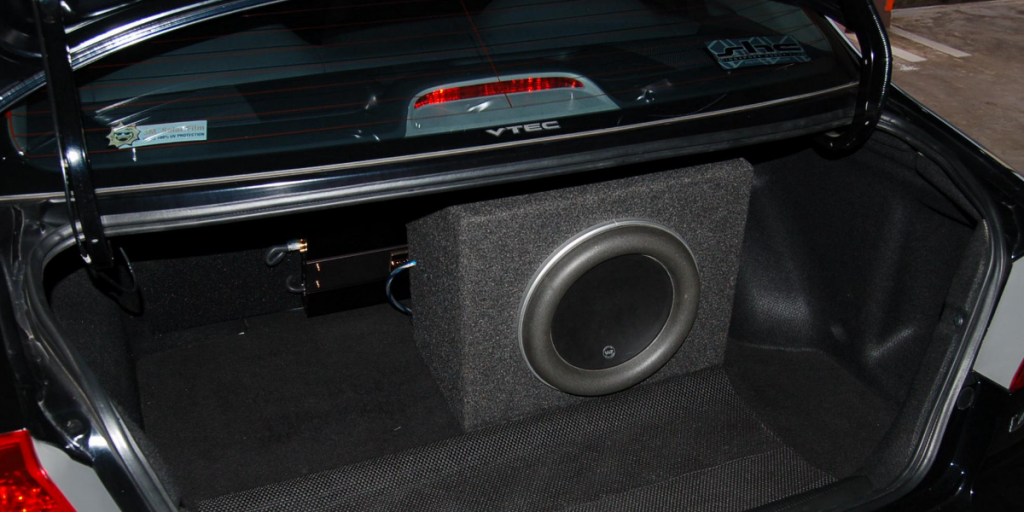

Установка сабвуфера своими руками, в машину – багажное отделение

Это простой и часто используемый вариант установки. В багажник можно поместить практически любую конструкцию. Если динамики «смотрят» назад лучшее звучание будет в автомобилях, где кузов хэтчбек. В кузовах купе или седан, при направлении динамиков назад, звуковая волна сильно деформируется. Это связано с индивидуальностью и особенностью конструкции авто.

Установка сабвуфера своими руками, в авто – под сидением

Эта схема расположения конструкции не нашла широкого распространения и не пользуется особой популярностью. Дело в том, что конструкция, должна располагаться вровень с полом авто. А сабвуфер, находящийся под сидением, точнее звуки, встречают на своём пути массу преград. О каком качестве, в этом случае, может идти речь, не понятно.

Размещение на задней полке автомобиля

Установка конструкции на задней полке считается хорошим вариантом расположения. Подходит для всех типов автомобилей. Кроме того, этот вариант отлично подходит для тех, кто хочет сделать из домашнего сабвуфера  автомобильный.

Необходимо обратить внимание на ширину полки и сопоставить с размерами сабвуфера. Не забываем о её прочности

Ведь полка должна выдерживать басы низкой частоты.
