Потолок армстронг

Система подвесного потолка Армстронг

Схема каркаса

Потолки данного типа состоят из двух элементов:

Каркас.
Панели потолочные.

Каркас

Состоит из нескольких элементов:

Стартовый уголок. Закрывает щель между панелями потолка и стеной. Выполняет декоративную функцию, но при этом воспринимает часть нагрузки от потолочных панелей.

Изготавливается из оцинкованной стали, реже из алюминия. В помещениях с повышенной влажностью лучше всего использовать, именно, алюминиевую деталь.

Уголок

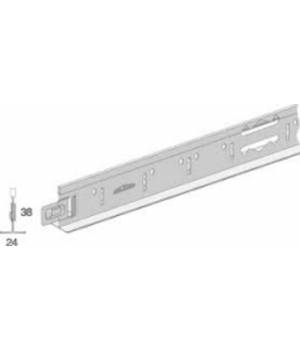

Основная направляющая. Имеет Т образный профиль. Она выпускается длинной 3.7 метра. При необходимости Профили соединяются между собой.

Воспринимает основную нагрузку от потолочных панелей. Изготавливается из оцинкованной стали на специальном профилегибочном станке. Профиль защищен, от коррозии, гальваническим цинковым покрытием.

Окрашивается декоративным эмалевым покрытием. Самые распространенные цвета: серебристый, золотистый, белый и «хром».

Основная направляющая

Поперечный профиль длиной 1.2 метра. Устанавливается после стартового уголка и основной направляющей. В поперечном сечении имеет вид перевёрнутой буквы Т.

Его изготавливают из оцинкованной стали.

В профиле есть специальные замки, которыми он крепится, к основным направляющим, перпендикулярно.

Также в профиле предусмотрены два вида отверстий: круглые – для регулируемых подвесов, прямоугольные – для поперечных профилей 0,6 метра.

Поперечный профиль 1.2 метра

Поперечный профиль длиной 0.6 метра. Изготавливается из оцинкованной, гальваническим способом, стали. Воспринимает нагрузку от плит потолка. Сечение имеет т-образный вид. Что обеспечивает профилю высокую прочность. На концах профиля предусмотрены специальные замки, которыми он крепится перпендикулярно к основным направляющим.

Профиль длиной 0.6 метра.

Панели потолочные

Потолочные плиты Армстронг изготавливаются из прессованного волокна, МДФ, алюминия, ПВХ.

Все современные плиты соответствуют ГОСТ: панели потолочные армстронг с комплектующими. А также ГОСТ 30244-94.

Панели 600х600 м наиболее распространенные, имеют множество вариаций. Различаются, между собой, цветом, текстурой и материалом изготовления.

Типовые технические характеристики представим в виде списка:

Звукопоглощение. Преобразование звуковой энергии в тепловую при прохождении через материал или при резонировании воздуха. <0.45
Звукоизоляция. Снижение уровня шума. <30 дБ
Светоотражение. Поверхность плит отражает: <75%
Влагостойкость.
Допустимая влажность помещения. не более 70%
Возможность мытья. Можно мыть мягкой тканью или губкой, используя не агрессивные моющие средства.

Цветные панели потолочные с комплектующими Армстронг

Грильято — это новейшие итальянские потолки. Которые изготавливаются из алюминиевых профилей и образуют легкую, ячеистую конструкцию.

Эти панели анодируют и полируют химическим способом. Таким образом, независимо от цвета, добиваются зеркального блеска. Установка панелей, этого типа, осуществляется в каркас собранный из комплектующих Армстронг.

Потолки Грильято

Потолочные карнизы

Очень часто вместе с подвесными потолками устанавливаются потолочные карнизы. Их изготавливают из ПВХ или алюминия. Используются для создания системы крепления штор. Системы карнизов, благодаря большому разнообразию комплектующих, позволяет создать шину, даже, очень сложной конфигурации

Какие комплектующие для потолочных карнизов можно приобрести?

Потолочный профиль. Бывает двух и трехрядным. Изготавливают его,в основном, из ПВХ, очень редко из алюминия. Окрашивается в белый цвет. Закрепляют профиль саморезами или дюбель-гвоздями.

Потолочный профиль

Поворотный профиль. Соединяет потолочные профили под углом 90 градусов.

Поворотный трехрядный профиль

Заглушка это финишный элемент, который устанавливается в последнюю очередь.

Изготавливается из ПВХ.

Соединитель потолочной планки. Имеет П-образную форму. Служит для соединения потолочных профилей между собой.
Крючки крепления для штор.
Багетная планка. Может изготавливаться из различных материалов. Обеспечивает высокую декоративность всей системы, скрывая начинку потолочного карниза.

Багетная планка с шиной

Теперь вы знаете, какие комплектующие потолочной системы армстронг распространены в настоящее время. Из каких материалов они изготовлены, когда их можно использовать. Узнали, какие потолочные панели существуют, а также подробно рассмотрели системы потолочных карнизов.

</» width=»560″ height=»315″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Плюсы и минусы

Потолки армстронг обладают многими преимуществами перед другими видами отделки:

невысокая стоимость — от 205 руб./м2, включая каркас;
идеально ровная поверхность;
маскировка несовершенств базового потолка без дорогостоящего и трудоемкого ремонта;
возможность использовать любое количество светильников;
быстрый и простой монтаж, особенно если работы выполняют профессиональные мастера;
вариативность: благодаря подвесным конструкциям создают поверхности с разной геометрией — наклонную, криволинейную, многоуровневую;
сокрытие инженерных сетей, коррекция высоты;
удобство обслуживания: если нужно отремонтировать коммуникации, не приходится демонтировать всю отделку — достаточно снять несколько панелей;
универсальность: можно совмещать конструктивные элементы системы разных производителей.
разнообразие дизайна: легко подобрать вариант под любой стиль интерьера — классический, индастриал, модерн, минимализм и т. п., цветовую гамму, фактуру, текстуру;
небольшой вес конструкции;
ремонтопригодность: поврежденные плиты легко заменить новыми, без демонтажа всего покрытия;
практичность: системы устанавливают в зданиях с повышенными требованиями к гигиене, звукоизоляции, пожарной безопасности, акустике;
экономия: благодаря высокому светоотражению и теплоизоляции позволяет рационально расходовать тепло- и электроэнергию.

К недостаткам потолков армстронг относят:

снижение высоту помещения на 8–10 см;
низкую влагостойкость большинства панелей;
некоторую ограниченность дизайна;
невысокую прочность классического потолка;
сомнительную экологичность (при производстве могут использоваться формальдегиды).

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
Обозначьте расположения светильников.
Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

Закончите все строительные работы в помещении.
Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
Проведите через середину потолка две линии, параллельные стенам комнаты.
Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
Выполните монтаж светильников потолка.

Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
Укладку плит начинайте с середины потолка.
Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Из чего состоит и как выглядит потолок армстронг

Этот вид отделки появился давно — прототип создан еще в 1960 году. Его изобрел Томас Мортон Армстронг. Навесные конструкции данного типа еще называют модульными, кассетными или растровыми.

Armstrong — это система из металлических реек, образующая прямоугольные или квадратные ячейки, в которые вставляются панели. Несущая часть крепится к основному потолку, и может быть частично видимой или полностью скрытой. Во втором случае создается впечатление, что плиты крепятся непосредственно к потолку. Расположение конструкции регулируется высотой подвеса.

Потолки армстронг имеют простую конструкцию, и состоят из пяти основных элементов:

Подвесы — используются для крепления каркаса к перекрытию.
Направляющие уголки — монтируются по периметру помещения.
Поперечный и несущий профили — образуют основание в виде решетки для монтажа панелей.
Панели (кассеты) — вставляются в ячейки каркаса.
Светильники и вентиляционные решетки — имеют размер ячейки и укладываются в секцию между профилями так же, как панели.

Особенности каждого вида, плюсы и минусы

Подвесные потолки используют:

Для лучшего освещения — они хорошо пропускают дневной свет и позволяют вмонтировать дополнительные источники освещения.
В виде звукоизоляции, огнезащиты и вентиляции помещения.
А также в декоративных целях — подвесные устройства позволяют скрыть коммуникационные каналы и красиво стилизовать потолочное перекрытие.

Все подвесные покрытия отличаются друг от друга по конструкции, преимуществам и недостаткам:

Потолки кассетные Армстронг имеют Т-образный каркас из металлопрофиля, в который вставляются квадратные или прямоугольные модули (кассеты, плиты). Преимуществом кассетных конструкций является их способность в точности повторять абрисы помещения — небольшие ниши, выступы, углубления. Их слабая сторона — большой вес и уменьшение после монтажа высоты помещения на 8-20 см.
Реечные потолки — модули в виде длинных металлических либо пластиковых реек, соединённых загнутыми краями. Из-за не слишком презентабельного вида реечные покрытия в жилых помещениях монтируют редко, хотя влагостойкие изделия дизайнеры охотно используют для отделки потолков в ванной с установкой между рейками светильников. Преимущества реечных модулей — несложный монтаж даже на криволинейных поверхностях, лёгкость пластиковых конструкций, разноплановая цветовая гамма и небольшая стоимость. Недостаток — чрезмерно офисный внешний вид и уменьшение пространства по высоте на 4-20 см.
Решётчатые конструкции Грильято — разновидность кассетных изделий — густо уложенные алюминиевые профили, закрытые с тыльной стороны фоновой подложной, которые образуют решётку, что хорошо видно на фото. В большинстве случаев такие системы используют в аэропортах, офисах, барах, торговых комплексах и т. д. Однако разные формы ячеек, большой выбор окрасов, высокие стандарты безопасности, экономия электричества за счёт великолепного отражения и рассеивания света, а также лёгкость установки сделали решётчатые подвесные потолки весьма популярными среди частных застройщиков. Минус таких моделей всё тот же — уменьшение высоты комнаты на 8-20 см.
Гипсокартонные покрытия позволяют обустроить многоярусные конструкции с незначительной потерей высоты потолка — около 7-8 см. Главный же недостаток — время установки. Любая подвесная конструкция монтируется, к примеру, на площади в 18 м² около 8 часов, в то время как простая по форме гипсокартонная — около 3-4 суток, а сложная — до нескольких недель. Это связано с последующей после монтажа шпаклёвкой, грунтовкой, просушкой, затиркой, покраской гипсокартонных листов. Естественно, из-за этого стоимость монтажных работ выше, потому среди сплошных систем лучше выбрать натяжные конструкции. К тому же гипсокартон и влага несовместимы. Обустраивать такие конструкции в ванной комнате и на кухне нельзя.
Натяжные потолки в настоящее время энергично вытесняют с рынка все виды подвесных конструкций в силу того, что они:
долговечны: срок эксплуатации — более 20 лет;
быстро монтируются, буквально за 1 день, при минимальном объёме мусора и пыли;
устойчивы к пару, влаге, конденсату и механическим ударам;
способны приобретать нестандартные формы — волна, дюна, конус и прочие, что даёт возможность воплотить в интерьере любые дизайнерские замыслы;
отличаются большим выбором цветов и фактур — глянцевые потолки зрительно увеличивают высоту, делают комнату праздничной, а матовые наполняют уютом, теплотой и спокойствием;
а также водонепроницаемы и безопасны — натяжные конструкции удерживают 100 литров воды на 1 м², а после её слива вновь приобретают первоначальную форму, поэтому с ними никакие нерадивые соседи не страшны.

Выравнивают кривые межэтажные перекрытия.
Маскируют трещины, пустоты, сколы, вентиляцию, открытую проводку, трубы и прочие коммуникации.
Помогают обустроить локальное освещение и выделить подсветкой функциональные зоны.
Соответствуют модным стилевым направлениям: эволюцией потолочного дизайна являются светящиеся конструкции — гибрид осветительных устройств и потолка, которыми можно полюбоваться на фото.
А также легко крепятся, что позволяет сделать монтаж своими руками. Это не касается натяжных конструкций сложного дизайна, обустроить которые смогут лишь профессионалы при наличии соответствующего оборудования.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Технические характеристики конструкции потолка Армстронг

Технически можно охарактеризовать типовые модульные потолки.

Итак, стандартный Армстронг это:

Каркас из алюминия, реже используется пластик;
Основной цвет – белый, но используется и контрастный черный, и яркие цвета, и благородное золото, хром, металлик;
Одна потолочная плита весит 4-6 кг;
Типоразмеры плит следующие: 600 на 600 мм, 600 на 1200 мм.

Технология каркаса такова, что минимальные сырьевые затраты обеспечивают должную сопротивляемость системы физнагрузкам. Кассеты крепятся подвесами к основанию, и это дает возможность конструкцию установить на серьезно деформированную поверхность.

Группа горючести такого потолка Г1 (то есть материал низкой горючести).

Область применения подвесного потолка

Технические характеристики потолков фирмы Армстронг такие как:

пожаробезопасность,
экологичность,
прочность,
хорошая звукоизоляция,
простота и скорость монтажа,

позволяют использовать подвесные потолки в различных используемых людьми помещениях, в основном в нежилых – офисах, гаражных помещениях, кафе, барах, ресторанах и пр. Подвесной потолок в домашних условиях требует к дизайну интерьера своих особых правил, а так же высоту потолка в помещении не ниже 2.6 м. Конструкция требует довольно много свободного пространства для монтажа и обслуживания – не менее 15 сантиметров, иначе даже укладку панелей на свои места будет произвести довольно затруднительно.

В основном применяют плиты эконом класса, из-за их дешевизны, сочетая их с комплектующими разных цветов для потолка Армстронг. В кафе, клубах, барах и помещениях где присутствует высокий уровень шума целесообразно использовать акустические плиты. В банях, саунах, помещениях связанных с приготовлением пищи и помещениях, где присутствует повышенная влажность, используют влагостойкие панели. В детских садах, школах и медицинских учреждениях рекомендуется использовать гигиенические панели, поскольку они отвечают всем нормам САНПиНов предъявляемых к этим учреждениям.

Дизайнерские плиты производства Армстронг или изготовленные на заказ подойдут к любому по желанию помещению с учетом дизайна и наличия пространства для свободного монтажа. Постоянное расширение видов потолочных плит и комплектующих для подвесных потолков, развитие производства и внедрение новых производственных технологий, расширяет и область применения потолочных систем фирмы Армстронг.

Устройство

Устройство потолка представляет собой подвесную систему, состоящую из каркаса, подвесной системы и плиток. Каркас изготавливают из легких сплавов, общий вес будет зависеть от площади помещения (чем больше площадь, тем тяжелее конструкция), но в целом нагрузка на перекрытия совсем невелика.

Конструкцию можно монтировать практически на любой потолок.

Большую роль играет высота помещения.

Помните, что потолок Armstrong «съест» минимум 15 сантиметров высоты. Дизайнеры рекомендуют использовать подвесные потолки в помещениях с высотой не менее 2,5 м. Если в маленьком невысоком помещении они является необходимостью (скрывают проводку или вентиляцию), то обязательно рассмотрите возможность использования зеркальных панелей. Зеркальные панели зрительно увеличат высоту помещения.

Технические характеристики элементов подвесного каркаса следующие:

профили несущие типа Т15 и Т24, длина по ГОСТУ 3,6 метров;
профили поперечные типа Т15 и Т24, длина по ГОСТУ 0,6 и 1,2 метра;
профиль пристенный угловой 1924.

Подвесная система состоит из:

Подпружиненных спиц (струн) для поддержки профилей, с помощью которых можно регулировать высоту каркаса. Стандартная спица (струны) двух видов – спиц с ушком на конце и спиц с крючком на конце.
пружин-бабочек с 4 отверстиями.

После установки каркаса и подвесной системы можно крепить самую главную часть – плиты (отделку). Плиты могут быть разных размеров, но чаще всего встречаются стандартные квадратные площадью 1 м².

Быстрый демонтаж подвесных потолков типа Армстронг

Снять крепление или, попросту, осуществить демонтаж можно достаточно быстро, однако зачем ломать или деформировать конструкцию? Кто знает, возможно, она пригодится и в будущем!

Чтобы быстро осуществить демонтаж потолка Армстронг, нужно 2 человека

Все начинается со снятия картонных плит, не отличающихся хрупкостью, однако их все равно нужно брать очень осторожно. Если имеет место загрязнение, его следует устранить сухой тряпкой

Влага же может оказать на материал губительное воздействие!

Не исключено, что в процессе работ некоторые из них все – таки пострадают, поэтому их лучше сразу рассортировать на материалы разного типа:

Подлежащие повторной эксплуатации;
Приготовленные на утиль.

После того, как плиты укомплектованы, можно приступать и к демонтажу профилей. Лучше аккуратно снять дюбеля, а уже потом, освободив конструкцию, по одной снимать каждую рейку.

Следует отметить, что установка занимает на порядок меньше времени, чем демонтаж. Однако, правильно организуя весь спектр работ, можно сохранить материалы в сохранности и в будущем использовать их повторно.

Размеры плит и виды комплектующих

Для растровых потолков выпускаются квадратные и прямоугольные панели с соотношением длины сторон 1 к 2 в нескольких типоразмерах:

600х600 мм;
1200х1200 мм;
600х1200 мм.

По согласованию с заказчиком потолка армстронг размеры плитки могут отличаться от нормативных.

Панели бывают разной высоты — 7, 12, 14, 15 мм. От этого параметра зависят теплоизоляционные характеристики: чем больше толщина, тем теплее. Выбор обусловливается габаритами помещения: чем оно просторнее, тем массивнее плиты и тяжелее каркас. В системах используются прямоугольные планки (рейки) размером 300х1500 см, 300х2500 см.

Плиты выпускают с несколькими видами кромок, которые определяют параметры подвесной системы.

Название кромки	Форма	Параметры системы
Board	Прямоугольная (высота 12, 14, 15, 19 мм)	24 мм
Tegular	Со ступенькой (высота ступеньки 6,5 мм, общая высота кромки 14, 15, 19 мм)	24 мм
Microlook	Со ступенькой (высота ступеньки 8 мм, общая высота кромки 15,18 мм)	15 мм
Microlook ВЕ	Со ступенькой для дизайнерских систем (высота ступеньки 8 мм, общая высота кромки 15,18 мм), с фаской по краю панели	15 мм
Vector	Устанавливается на каркас снизу и скрывает несущие элементы, создавая впечатление, что панели крепятся с самому потолку	24 мм

Каркас потолка армстронг состоит из нескольких видов навесных алюминиевых или стальных оцинкованных реек Т-образной формы:

универсальные несущие — основные поддерживающие (до 3600 мм);
поперечные — вторичные, вставляются между универсальными, позволяют создать ячейку нужных размеров (600 мм, 1200 мм).

Планки крепятся между собой при помощи замков или крючков. Тип соединения может быть:

замкового типа XL (для поперечных элементов) — изготовляется из высокосортной стали и штампуется отдельно прецизионным методом, отличается большей прочностью и экономичностью в сравнении с цельной штамповкой концевых элементов для стыковки внахлест.
TL — имеет выштампованный крючок для точности и легкости монтажа при соединении встык.
TLX — запатентованная технология крючкового типа, для которой применяется композитный материал. Дает прочное и пожаробезопасное сращение встык.

В несущих и длинных рейках предусмотрены слоты. В них вставляют вторичные элементы подвесного потолка. Они совместимы с любыми типами соединений. В профиле предусмотрен пожарный компенсатор температурных деформаций.

Для крепления каркаса к базовому потолку применяют подвесы нескольких видов:

проволочные — неудобны, не всегда надежны, но их можно сделать самостоятельно;
прямые жесткие — изготовляются в виде уголка, который крепится к базовому перекрытию;
регулируемые одинарные — состоят из планки и прутка, сохраняющего подвижность, что позволяет регулировать высоту крепления системы в ограниченном диапазоне;
двойной регулируемый — напоминает одинарную модель, но содержит пару прутков, и предоставляет возможность еще более точной регулировки высоты расположения конструкции.

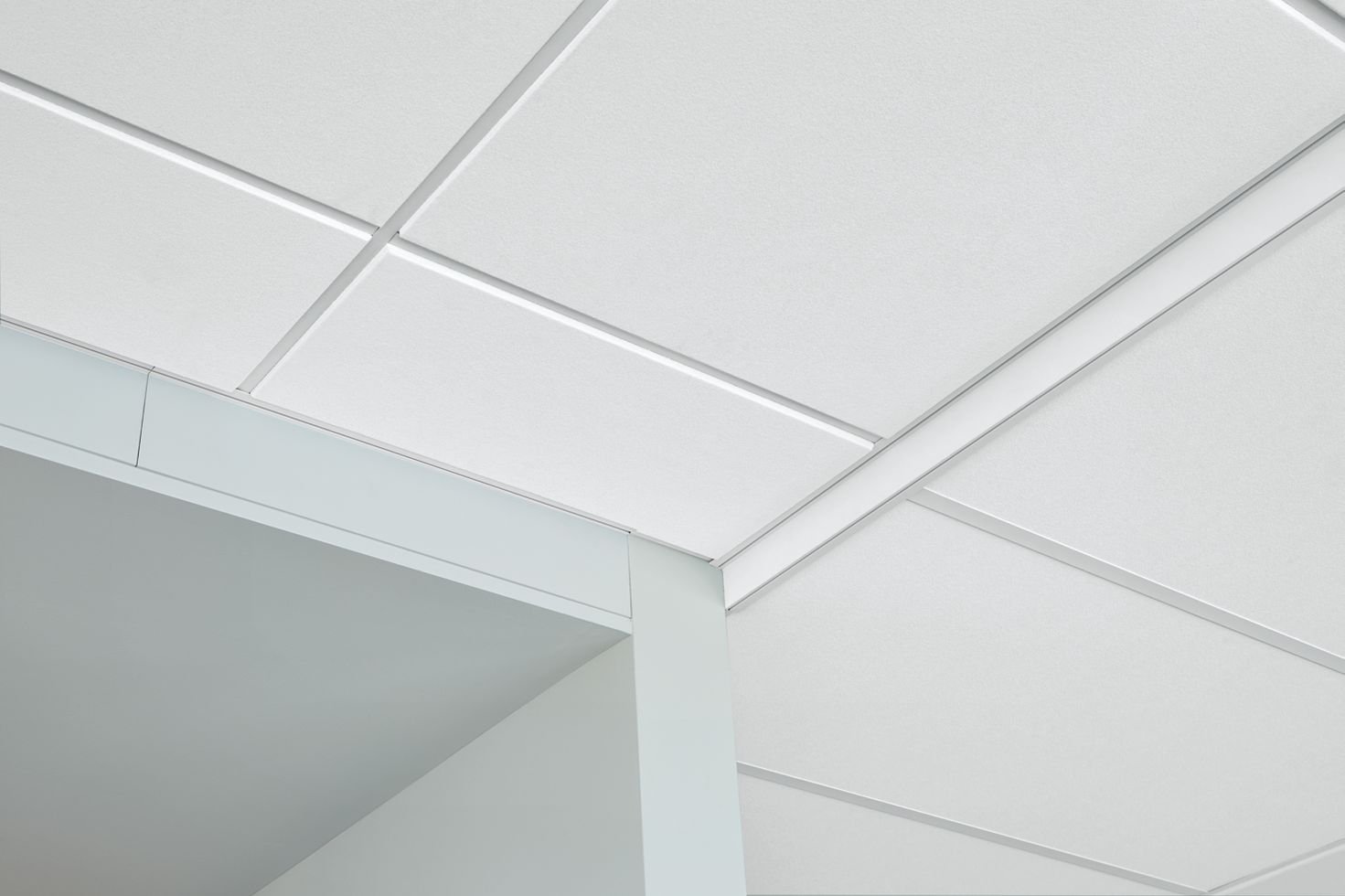

Еще один компонент системы — пристенный молдинг. Это рейка, согнутая под прямым углом, устанавливаемая по периметру потолка. Пристенный уголок может быть:

простой формы в виде буквы Г;
ступенчатым — для плит с кромкой.

Если в системе используется фигурный молдинг, его ступенька должна быть такой же, как выемка кромки плиты.

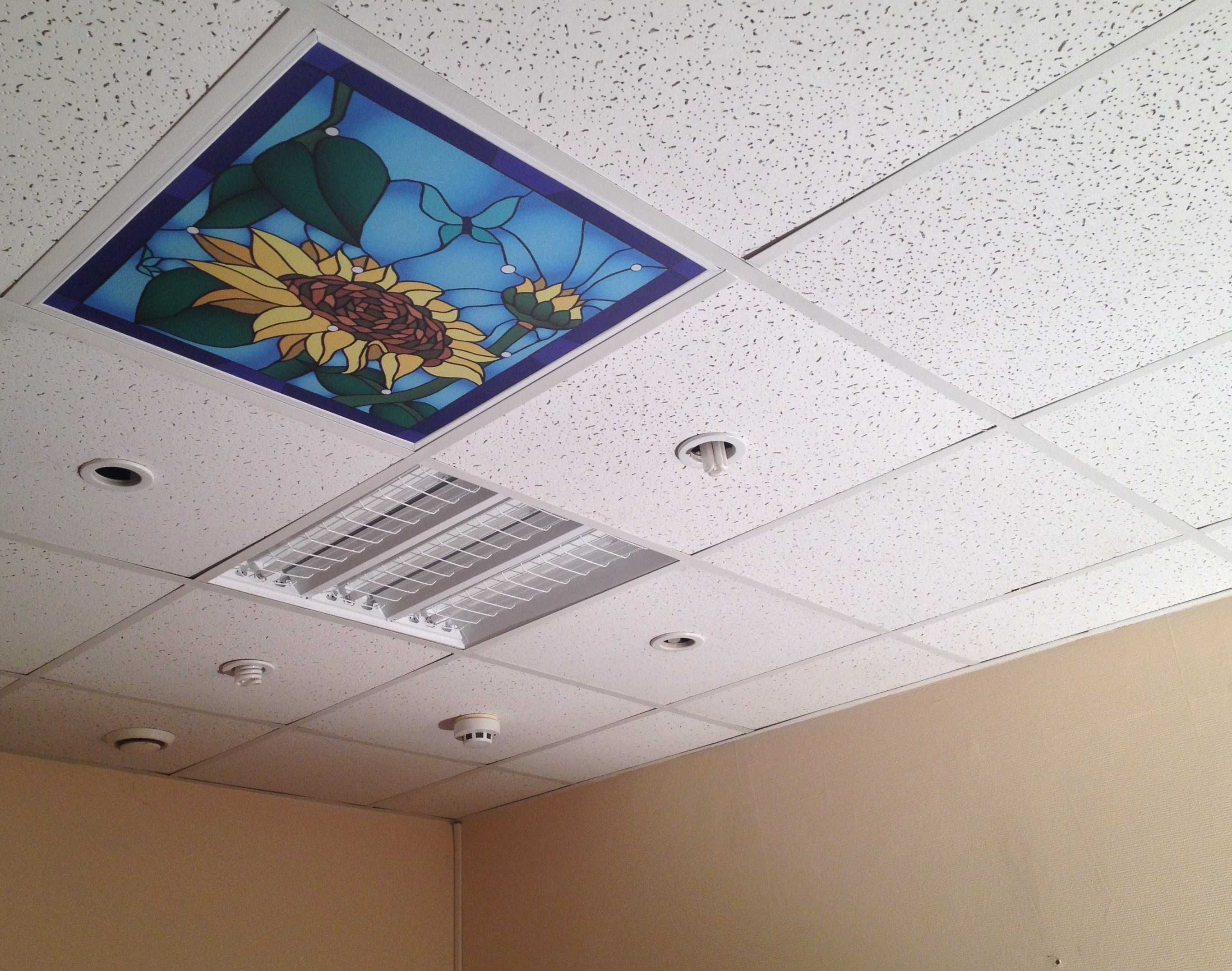

Потолки армстронг предполагают применение вентиляционных решеток для эффективной вытяжки, притока воздуха. Эта разновидность панелей выпускается в стандартном размере 59,5х59,5 см, что позволяет их использовать в системе любой конфигурации. По форме они бывают в виде перфорированных плит или диффузорного типа.

С системами armstrong в комплекте идут модульные светильники. Приборы представляют собой панели по размеру ячейки, в которых используются люминесцентные элементы или светодиоды. Вторые выгодны тем, что снижают расход энергии в 2–3 раза и не мерцают, поэтому берегут зрение и позволяют лучше сконцентрироваться на работе. С системами армстронг также используются точечные светильники.

Производители и цены

Хорошего качества потолки типа «Армстронг» выпускаются на многих предприятиях. Поэтому сложно выделить лучших производителей. Об этом говорят и различные рейтинги — компании практически не повторяются. Если судить по объему продаж, то можно перечислить наиболее успешные торговые марки. Только придется российских и зарубежных производителей развести по разным группам, настолько у них несопоставимые показатели.

Среди импортной продукции по критерию продаж выделяются следующие бренды:

«Armstrong»;
«Тренто»;
AMF;
«Bafoni»;
«Miwе»;
«Mivi»;
«Орбит»;
«KRAFT» и др.

Из российских компаний можно отметить «Албес».

«Armstrong».

С компании «Армстронг» все и началось. Поэтому не удивительно, что у фирмы самый широкий ассортимент и популярные модели. Среди них выделяются:

«Baikal», «Oasis». Стильная поверхность (червоточины на белом), хорошие показатели звукоизоляции, стойкость к повышенной влажности, большой эксплуатационный ресурс. Цена за 1 м2 начинается с 3,9$.
«Dune Supreme» — коллекция из дизайнерской линейки. Отличают высокое качество и дизайн — шероховатая поверхность с микроперфорацией и разнообразие видов кромок. Цена соответствующая — от 12,5$ за 1 м2.

«Тренто». Итальянская компания «Тренто» предлагает потребителям плитку типа «Армстронг» из пластика, минеральных материалов, бумаги и стекла в разных сегментах цен: от дешевой (от 2,8$ за 1 м2) до дорогих дизайнерских — стоимость начинается с 11,9$.

Сфера применения: офисы, коммерческие учреждения, салоны красоты, магазины, и другие общественные и производственные помещения.

Среди других характеристик:

шумопоглощение — около 0,55 дБ;
теплопроводность — 0,052-0,057 м2 х °K/Вт.

AMF. Качественные потолки из минерального волокна (базальт), крахмала и глины с показателями: звукопоглощения (коэффициент) — 0,45; светоотражения — 85% и влагостойкости — 90% можно купить за 4,9-24,7$ 1 м2.

«Bafoni». Продукцию бренда «Bafoni» очень любят дизайнеры за большой модельный ряд (есть плитка под золото, серебро, натуральные материалы) и профили ячеек разных размеров, цветов и оттенков (у каждого основного цвета их около 20), форм и фактур, что позволяет создавать настоящие шедевры при оформлении потолочного пространства.

Высокий уровень дизайна сопровождается такими же качественными показателями:

уровень звукопоглощения (alpha w) — до 0,75;
влагостойкость (RH) — до 95 %;
класс горючести — НГ (негорючие);
светоотражение (LR) — 87 %.

Единственный производитель, где плитка «Армстронг» 600х600 мм составляет в общем выпуске менее 50%. В продажу поставляются элементы декора под габариты ячеек 600х100, 300х300, 300х100, 100х100, 60х60 мм. Цены соответствующие — высокие.

«Miwе» и «Mivi». Китайские компании «Miwе» и «Mivi» предлагают покупателям по низкой цене плитку под знаменитые бренды. Естественно, качество на порядок или два ниже. Но своего потребителя производители всегда находят. Цены от 2,9 до 10,8$ 1 мм.

«Албес». Отечественный производитель фирма «Албес» специализируется на выпуске металлических (алюминий) модульных потолков типа «Армстронг» толщиной 0,32–0,4 мм.

Основные характеристики:

цвет — белый (красятся), металлик (естественный) суперхром, золото (напыляется);
фактура — поверхность перфорированная или гладкая;
влагостойкость — 100%;
тип поверхности — глянцевый, матовый.

Особенности: продукция гигиеничная, простой уход и огромнейший разброс цен. Так, компания производит самую дорогую в мире плитку — более 35$ за 1 м2 («Суперзолото»).
