Размеры фундаментных блоков, отклонения, маркировка, конструктивные особенности

Виды блоков

Как залить ФБС блоки из бетонной смеси, что нужно для строительства, и другие вопросы в направлении нередко возникают у тех, кто планирует браться за строительные работы. Нужно выбрать технологию, выбрать размеры блоков, учесть все факторы. Делить изделия привыкли с учетом уровня прочности, массы, габаритов, также есть сплошные и пустотные варианты. Последние позволяют разместить коммуникации, в том числе расположить проводку без дополнительного штробления.

Блоки ФБС срок службы получают длительный, считается, что они сохраняют заданные качества примерно 100-150 лет. Чаще всего при изготовлении арматура не применяется, такие элементы имеют меньшую стойкость к влиянию нагрузок. Поэтому рекомендуется закупать изделия на заводе, в этом случае применяется хороший раствор высокой марки, при работе могут быть добавлены металлические элементы.

Прежде, чем разбираться, как правильно укладывать блоки ФБС, стоит учесть, что блоки выпускаются с разным весом и материалом. При заказе продукции на заводе, можно рассчитывать на соответствие ГОСТ. Рекомендуются варианты от 50 циклов замораживания и оттаивания. Внутренняя часть обычно контактирует с теплой воздушной массой, что снижает вероятность достижения 0 температуры. Это продлевает время службы.

Характерен класс стойкости к воде W2, параметр позволяет добиться долговечности, но только при наличии грамотного проекта и применения подходящего бетона для укладки. При заказе блоков с завода, можно получить варианты с петлями, они облегчают монтаж. Это очень удобно, если вес большой. В процессе монтажа петли смещаются, поэтому они не будут мешать. Размеры в см и масса нормируются, но выпуск нестандартной продукции также допустим.

Разновидности фундаментных блоков

Сортамент изделий приводится в документе ГОСТ 13.579-1978. Высота элементов колеблется в пределах 30 — 60 см, ширина составляет 30, 40, 60 см, а длина бывает 0,9 – 2,4 м. Размер по длине включает ширину монтажного шва между блоками, поэтому фактические размеры камня всегда на 20 мм меньше по всем направлениям. Материалом служит тяжелый (В7,5 – В15), силикатный бетон (В10 — В12,5), керамзитобетон (класс В3,5 – В 7,5), при этом вес блока ФБС зависит от марки цемента и наполнителя.

Выпускают виды сборных блоков для фундамента с обозначением:

• стандартные сплошные изделия – ФБС;
• камни с пустотами внутри, чтобы снизить массу – ФБП;
• блоки с вырезами под коммуникации или трубы – ФБВ;
• сборные подушки под опору строения – ФЛ.

Сплошные (ФБС)

Сплошные бетонные блоки

Тип полнотелых конструкций отличается большой прочностью по сравнению с пустотными группами. Чаще эти блоки используют для строительства фундамента здания, возведения стен хозяйственного подполья и технических подвалов. Элементы имеют прямоугольную форму с внутренним армированием или без него, от этого зависит, сколько весит блок ФБС.

Технология изготовления предполагает вибрацию смеси, чтобы добиться стандартного размера с гладкой поверхностью. Нарушение процесса ведет к появлению неровностей, поэтому получаются разрывы при укладке блоков и снижается прочность ленты фундамента.

Характеристики полнотелых конструкций:

• материалом для сплошных камней служит тяжелый бетон усредненной плотности от 1,8 т/м3;
• стандартные размеры по ширине 30, 40, 50, 60 см, по высоте – 28 – 58 см, длине – 1180, 2380.
• монтажные уши ставят на 30 см от краев блока, заподлицо с плоскостью.

Отклонения габаритов по длине разрешают ±13 мм, ширине и высоте — ±8 мм, допуск по размерам вырезов и отверстий составляет ±5 мм. Нормы позволяют отклонение прямолинейности на 3 мм по всей длине сборной конструкции, при этом возникают небольшие отклонения от номинальной массы.

Сплошные с вырезом (ФБВ)

Блок ФБВ

Изготовитель предусматривает продольную выемку в блоке, чтобы можно было проложить водопровод, канализацию или другие коммуникации. Иногда изделия ФБВ производят по индивидуальному заказу, который учитывает конкретное направление выреза на поверхности или сквозное отверстие внутри блока. От количества выемок зависит, сколько весит бетонный блок.

Характеристики изделий ФБВ:

• длина – 88 см, ширина – 40, 50 см, высота 58 см;
• вес варьируется от 0,28 до 0,58 тонн в зависимости от размера блока;
• объем изделия составляет 0,161 и 0,202 м3;
• сталь составляет 0,76 кг в общем весе.

Пустотелые (ФБП)

Пустотелые блоки

Пустотные элементы изготавливают стандартной длины 240 см, но по высоте и ширине различаются. Выпускают сборные конструкции с замкнутыми внутренними воздушными полостями по вертикали или горизонтали. Блоки ФПБ имеют меньшую массу по сравнению с размерами, весом ФБС, но их применение строго регламентировано.

Облегченные типы нельзя использовать для возведения основания дома во влажных грунтах. Почвенная жидкость может проникать в тело фундамента и накапливаться в полостях. Во время заморозков вода расширяется и разрывает бетонную массу, появляются внутренние трещины. В бетоне не допускают микротрещин, расселин, исключение составляют местные усадочные дефекты.

Наружные расслоения допускают:

• плотные и тяжелые силикатные смеси – 0,1 мм;
• легкие составы – 0,2 мм.

Качество арматуры и стальных элементов укрепляющего каркаса регламентируется в ГОСТ 10.922. Производитель дает гарантию на соответствие выпускаемой продукции требованиям нормативных стандартов, ГОСТов или технических условий ТУ. Потребитель отвечает за правила складирования и хранения бетонных блоков, перевозку контролирует та организация, которая занимается транспортировкой.

Технология изготовления

ФБС блоки заливают в металлические формы, легкосъемные стенки которых точно соответствуют размерам по ГОСТ. Панели скрепляют между собой зажимами и смазывают составом, который не дает смеси прилипать. Затем в емкость заливают необходимый объем раствора. Его разравнивают и уплотняют погружными вибраторами, удаляют пузыри. В не до конца застывший бетон устанавливают обрезанные в размер монтажные петли. Армирование блоков ФБС не делают.

Когда заготовка отвердела, форму разъединяют. Отливку высушивают и дают набрать прочность. Через месяц блок можно отправлять на стройку и приступать к сборке.

На предприятиях, где используют современные технологии, время приготовления ФБС уменьшают. Автоматизированные станки придают форму и уплотняют подготовленную полусухую смесь на основе цемента М200. Качество заготовок при этом не ухудшается, но на то, чтобы они полностью высохли, уходит меньше времени.

Технические свойства и особенности блоков ФБС

Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.

Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.

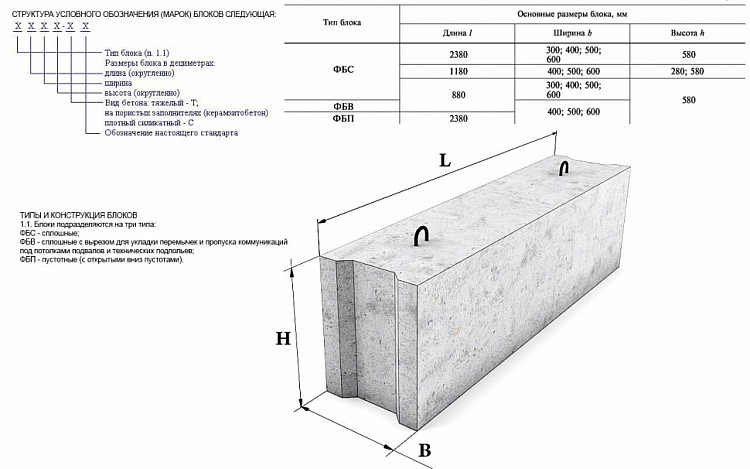

ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.

Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.

Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.

Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.

Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.

Критерии выбора размеров: на что обратить внимание

Размерные характеристики блоков очень разные, поэтому подобрать необходимую ФБС не составит труда. Параметры элементов и количество определяются составлением макета на чертеже. Подбирается такое количество изделий, в том числе разной длины, чтобы они точно соответствовали размерам стен, не образовывая выступов. Оптимальное количество элементов на 1 стену — не более 5.

Для фундамента используются в основном блоки высотой 58 см, иногда невозможно сделать опорное основание из тех же элементов. Затем берут дополнительные блоки, высота которых составляет 28 см, а также используются для оставления технологических отверстий в фундаменте.

Ширина ФБС должна соответствовать толщине стен дома. Блоки могут выступать максимум на 10 см с одной стороны или на 6 см с обеих сторон. ФБС может быть немного уже стен, но не более 4 см.

На выбор размера блока влияет тип местности. Чем она менее устойчива, тем больше выбирается размерных элементов. Например, для глинистых и глинистых почв предпочтительны изделия типа 24-6-6. Сухие песчаные почвы не требуют глубокого фундамента, поэтому подходят конструкции меньшего размера.

Вес блока должен соответствовать его габаритам. Сравните фактический вес со стандартным весом. Если вес элемента меньше требуемого стандартами, внутри есть пустоты или бетон плохо уплотнен, такие конструкции не используют, так как имеют уменьшенный срок службы.

Как сделать самостоятельно в домашних условиях

После того, как раствор был замешан с помощью бетономешалки или ручным способом по одному из рецептов, необходимо перейти в процедуре создания материала:

1. Установка опалубки. Вся конструкция для заливки нескольких блоков должна находиться в опалубке. Ее можно сделать из фанеры, но она должна быть необъемной.
2. Подготовка формы. При изготовлении формы из металла или дерева, стоит учитывать, что она должна быть без дна, иначе потом нельзя будет вытащить блок.
3. Форму нужно поместить на гладкую поверхность, которая будет застелена тканью или пленкой.
4. Все стенки опалубки и формы нужно смазать маслом – это поможет легче извлечь блок на выходе.
5. Форму заполняют полученным бетонным раствором до середины, затем прокладывают фиброволокно или проволоку для армирования.
6. Форму заполняют до краев раствором. Поверхность необходимо сгладить ровным плоским инструментом, чтобы не было бугров.

Если есть вибропресс, то можно спрессовать бетон в этом станке. Для этого блоки кладут на рабочую плоскость и закрывают с помощью рычагового механизма. Если станка нет, то можно попробовать самостоятельно немного потрясти форму для равномерного распределения раствора.

Сушка может быть длительной – она достигает 28 дней. Когда блок полностью высох он набирает максимальной прочности и будет готов к использованию в строительстве. Если есть необходимость делать отверстия при изготовлении бетонных блоков, то для этого можно использовать деревянные конусы, обернутые железных кровельным материалом. После застывания конусы можно изъять.

Выбор размеров блоков фундаментных для возведения основания

В настоящее время при возведении основания большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.

Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.

Виды ФБС блоков для фундамента

Задача ФБС блоков выдерживать огромные нагрузки, удерживая на себе вес всего здания. Выбирая фундаментные блоки, следует учитывать их способности к пожаростойкости, водонепроницаемости и морозостойкости.

Согласно с ГОСТ 13579-78 фундаментные блоки подразделяются на три вида – ФБС, ФБВ и ФБП. Изготавливают их из силикатного, керамзитобетона или из тяжелого бетона.

ФБС – полнотелые изделия из бетона, самые прочные в сравнении с другими видами. Именно этот тип применяют для постройки фундамента дома, подвалов или технических подполий. Изготавливают в виде параллелепипеда, металл используется только для специальных петель, предназначенных для монтажа блоков.

Блоки вида ФБВ наименее распространенные и их следует заранее заказывать у производителя. От блоков ФБС отличаются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный фундаментный блок. У них одна стандартная длина 2,4 м, но по высоте и ширине могут отличаться. Облегченные блоки изготавливаются оставляя вертикально-замкнутые или горизонтальные пустоты.

По технологии блоки ФБС уплотняют с помощью вибрации, стандартные опоки должны обеспечивать одинаковые размеры всех изделий и гладкую поверхность. Если технология нарушена, невозможно будет ровно уложить все блоки, появятся щели, скосы, что значительно уменьшит качества фундамента к гидро- и теплоизоляции.

Кроме ГОСТовских, различают ещё несколько маркировок. Для справки, приведём краткий список конструкций элементов нулевого цикла:

• Ф – это железобетонная или бетонная конструкция для из утяжелённого бетона, предназначенная для колонн, как правило, стаканного типа;
• ФЛ – так же, железобетон из тяжёлого бетона, предназначается под устройство ленточного фундамента;
• БФ – железобетонный ленточный элемент из тяжёлого бетона, используется при возведении внутренних и наружных стен здания для промышленных и сельхоз нужд;
• ФР – железобетон из утяжелённого бетона для трёхшарнирных рам.

Попытаемся теперь разобраться, какой бетон чаще всего используется. Ленточные фундаменты – это, в первую очередь, строительные конструкции, которые работают преимущественно по сжатию (за исключением фундаментных подушек). Поэтому, необходимости применения высоких марок и классов бетона практически нет. Обратимся к ГОСТу 13579-78: максимальным классом прочности на сжатие будет В15 или же бетон с маркировкой М-200. Минимальным классом для керамзитбетонной продукции или тяжёлого бетона считаем В3,5 или маркировки М-50. И минимальным классом для изделий из силикатного бетона – В12,5 или марки М-150.

В большинстве случаев, для фундамента выбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП необходим куда более прочный материал типа В12,5.

Чтобы знать какой размер фундаментных блоков вам необходим для строительства, необходимо заранее начертить схему, чертеж, где будут подробно указаны расположения всех блоков.

Маркировка фундаментных блоков

Рассмотрим маркировку фундаментных блоков. Последующие цифры после первых букв означают длину, ширину и высоту блока. Учитывайте, что параметры обычно завышены на 20 мм.

В зависимости от марки бетона вес блока может меняться.

Блоки из тяжелого бетона с армированием, называются фундаментными подушками, сокращенно ФЛ. Их используют при постройке ленточных фундаментов, для жилых высотных зданий. В связи с большой нагрузкой, выдерживаемой блоками ФЛ, при изготовлении к ним выдвигаются высокие требования точности размеров и качества материала. Железобетонные фундаментные блоки способны выдерживаться сейсмическую активность в 9 балов, имеют высокую устойчивость к температурным колебаниям и коррозии.

Выбор фундаментных блоков для строительства

Вид фундаментных блоков выбирается в зависимости от следующих параметров:

• грунт и его устойчивость;
• площадь фундамента;
• материал, используемый для кладки и стен здания;
• габариты и вес постройки;
• толщина стен и их длина.

Обычно на длину одной стены рассчитывают 4-5 блоков ФБС. Для влажных и глинистых грунтов выбирается крупногабаритные фундаментные блоки ФБС, а для сухих, где закладка выполняется на глубине 60-70 см, применяют средние ФБС.

Для строительства небольших домиков, дач, баней, коттеджей используют фундаментные блоки по размеру 40х20х20 мм. Их можно укладывать вручную, без использования спец техники. Благодаря удобным размерам фундаментный блок 20х20х40 используют не только при укладке фундамента, но и при возведении стен здания.

Новости

Проектирование систем пожаротушения

Системы пожаротушения представляют собой комплекс технических средств, предназначенных для локализации пожара посредством выпуска веществ для тушения огня. Такие системы, в первую очередь, предназначаются для обеспечения защиты материальных ценностей и людей путем предотвращения и, как правило, ограничения развития опасного очага возгорания.26 Мая 2021 г.

Проектирование объектов хранения нефтепродуктов (нефтебаз, топливохранилищ, нефтехранилищ, битумохранилищ)

Одним из основных направлений деятельности нашей компании является проектирование инфраструктуры для хранения нефтепродуктов. У нас можно заказать проект нефтебазы, склада ГСМ, топливо-, битумо-, нефтехранилища и других объектов аналогичного назначения.12 Апреля 2021 г.

Профессиональное проектирование котельных установок различной мощности

Блоки ФБС, размеры и вес

Если на строительном участке сухой стабильный грунт, задача возведения фундамента существенно упрощается: можно выбрать в качестве материала для основания дома готовые фундаментные блоки. Рассмотрим, что собой представляют блоки ФБС – размеры и вес, виды, условия применения.

1. Особенности и виды фундаментных блоков
2. Преимущества и ограничения применения
3. Как расшифровывается маркировка
4. Особенности монтажа

Особенности и виды фундаментных блоков

Блок изготавливается следующим образом: в форму заливают бетон М100 или 200, помещают арматуру (не всегда). В раствор добавляют модификаторы, усиливающие определенные свойства – водостойкость, морозостойкость и т.д. Дальше смесь уплотняют вибропрессом и пропаривают в специальной камере.

Полученные изделия отличаются друг от друга весом и габаритными характеристиками. Есть три основных типа:

• ФБС – фундаментный блок сплошной, т.е. полнотелый. По форме похож на кирпич с пазами, обеспечивающими монолитное соединение элементов между собой. Бетон не армированный;
• ФБВ – с вырезами под коммуникации;
• ФБП – частично пустотелый.

Вес блока ФБС больше, чем у остальных видов. Соответственно, несущая способность выше. Изделия оснащаются металлическими петлями для переноски.

ГОСТ на изготовление – 13579-78. Основные технические характеристики бетона:

• плотность – минимум 1800 килограммов на куб;
• класс прочности – минимум В 7,5.

ФБС, оснащенные грузовыми петлями

Преимущества и ограничения применения

Блочный фундамент – сборный аналог монолитного. Любое основание, за исключением свайного, можно либо залить полностью, либо составить из отдельных фрагментов. Достоинства блочного основания:

• большая скорость возведения – не нужно на каждом этапе ждать созревания бетона;
• экономичность. Экономия достигается не только за счет отсутствия вспомогательных материалов (опалубки и др.), но и за счет самих ФБ: если проектные расчеты позволяют, плитный фундамент можно сделать не сплошным, а уложить отдельные элементы с определенным шагом.

Несущая способность такого фундамента высокая, но он недостаточно устойчив на плохом грунте – пучинистом, подверженном горизонтальным и вертикальным подвижкам. Если монолитная лента пластична и хорошо компенсирует усадку, то сборная в таких же условиях может растрескаться по швам. На заболоченных участках, на торфяниках вообще предпочтение отдается сваям.

К числу недостатков относится также большой вес фундаментных блоков. Например, ФБС 24 4 6 весит 1,3 тонны. Без тяжелой техники при монтаже не обойтись. Для частной загородной застройки выбирают т.н. изделия ручной формовки, ФБС 2-2-4 – их масса порядка 30 килограммов, а объем равен семи кирпичам. С таким материалом можно справиться вручную. Сборная блочная лента

Как расшифровывается маркировка

Название изделия содержит всю информацию о нем, за исключением массы. Например, ФБС 24 6 6 Т расшифровывается так:

• ФБС (или В, или П) – тип блока;
• 24 – длина (округленно);
• 6 – ширина;
• 6 – высота;
• Т – тип бетона (тяжелый).

Кроме Т в конце может стоять П – пористый, т.е. керамзитобетон, или С – силикатный. Выбор последних определяется химическими характеристиками грунта (обводненность, кислотность и т.д.)

Вес фундаментного блока из тяжелого бетона и несущая способность выше, чем у других.

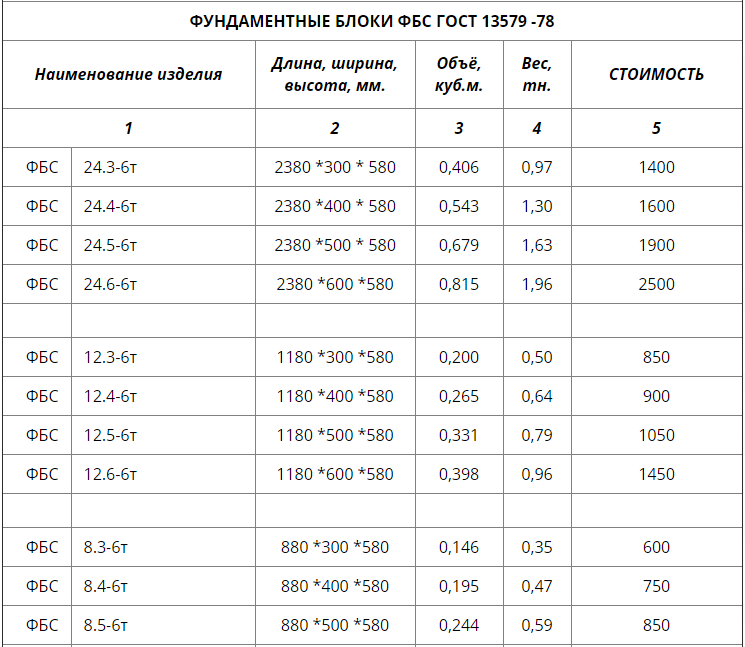

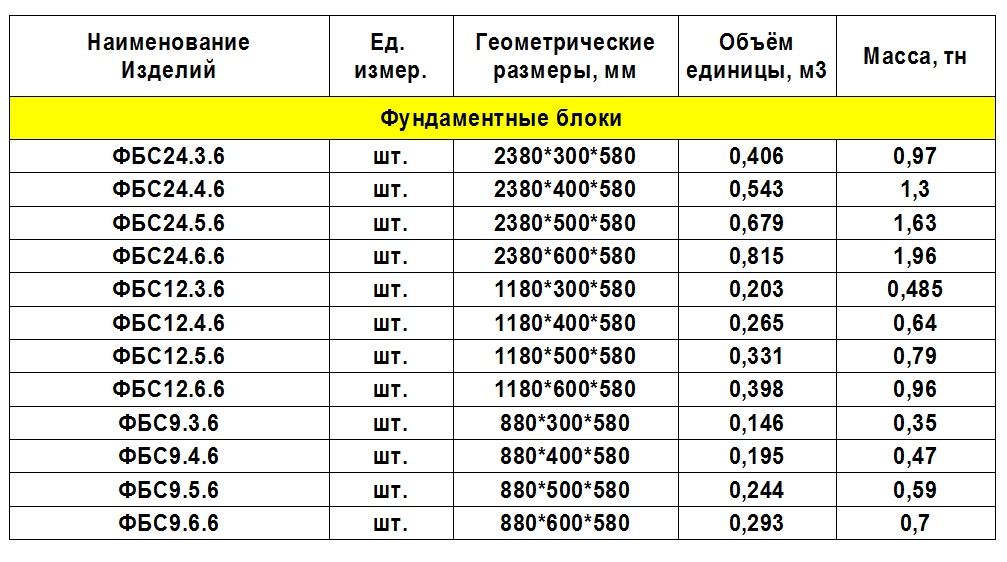

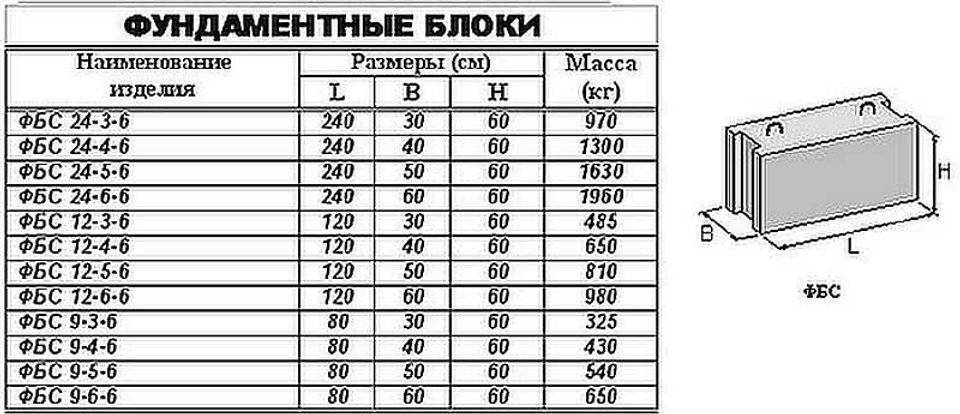

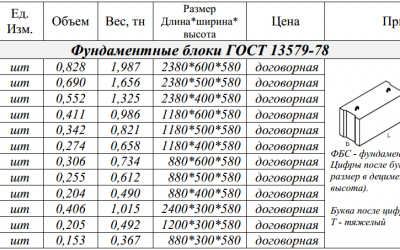

ФБС	длина	высота	ширина	масса	объем
24-3-6	23,80	5,80	3,00	970	0,414
24-4-6	23,80	5,80	4,00	1300	0,552
24-5-6	23,80	5,80	5,00	1630	0,690
24-6-6	23,80	5,80	6,00	1960	0,828
12-3-6	11,80	5,80	3,00	470	0,198
12-4-6	11,80	5,80	4,00	640	0,265
12-5-6	11,80	5,80	5,00	790	0,331
12-6-6	11,80	5,80	6,00	960	0,398
12-4-3	11,80	2,80	4,00	310	0,127
12-5-3	11,80	2,80	5,00	380	0,159
12-6-3	11,80	2,80	6,00	460	0,191
9-3-6	8,80	5,80	3,00	350	0,146
9-4-6	8,80	5,80	4,00	470	0,195
9-5-6	8,80	5,80	5,00	590	0,244
9-6-6	8,80	5,80	6,00	700	0,293

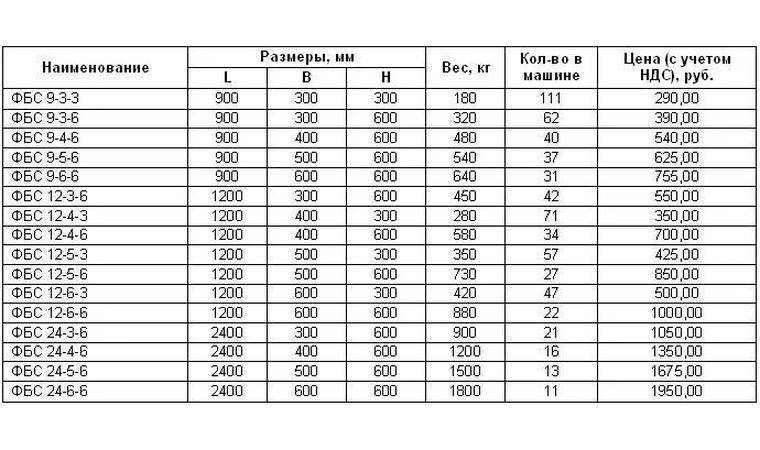

Масса и габаритные характеристики фундаментных блоков ФБС

Особенности монтажа

Основание под блочный фундамент может быть трех видов:

• ровная уплотненная площадка, уложена гидроизоляция;
• хорошо утрамбованная подушка из ПГС 30 см минимум. Ширина – немного больше, чем у блоков;
• подушка из ПГС 8-10 см с битумным покрытием.

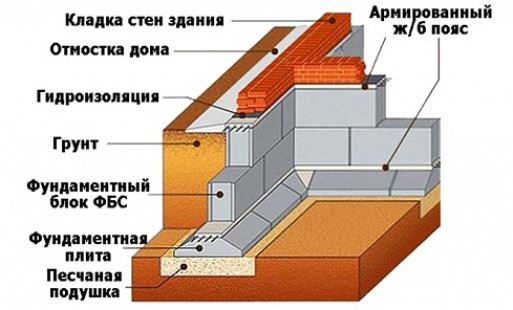

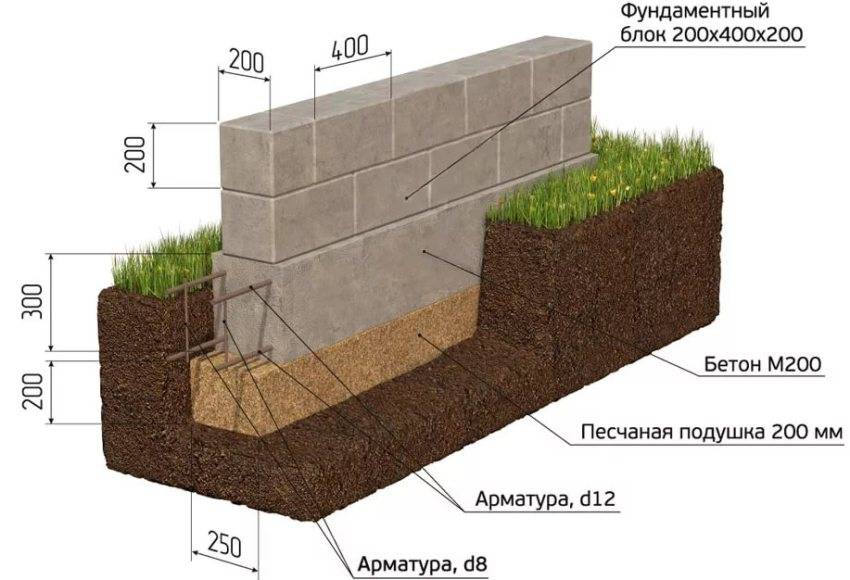

Ленточный фундамент в разрезе

Формирование основания

Как сделать фундамент из блоков ФБС? После точных расчетов можно приступать к подготовке грунта и пространства вокруг. Нужно подумать, где будут располагаться строительные материалы, куда встанет кран. После устранения помех и формирования четкого плана, можно приступать к разметке периметра.

Важно правильно отметить углы будущего строения, далее в эти зоны вбивают колышки, дополненные флажками. Между элементами протягивается шнурок

Размещаются колышки в средней части будущей ленты, требуется одинаковое расстояние до внутренней и внешней части. Вбивать их рекомендуется на удалении около метра от края, в этом случае разметка не сместится в процессе осыпания грунта.

Потребность во флажках объясняется необходимостью максимальной приметности для экскаваторщика и крановщика. Следующим шагом является обозначение прочих элементов, имеющих влияние на основание. При строительстве фундаментов с непростой планировкой и формой, процесс разметки реализуется с использованием извести, мела или краски.

Одновременно с данными процессами реализуется приобретение и доставка материалов. Расположение составляющих в процессе монтажа, их количество выбирается еще во время формирования проекта.

Котлован или траншея?

ФБС блоки для получения ленточного фундамента укладывают в траншею либо котлован. Если нужен цокольный уровень, то нужно остановиться на последнем варианте. Также он требуется в случае, когда почва осыпается. Формирование такой выемки актуально, если под основную конструкцию будут размещаться плиты ФЛ, отличающиеся конфигурацией усеченной трапеции. Данный шаг позволяет лучше распределить нагрузки.

Чаще всего для получения траншеи выполняется глубина 0,5-0,9 м и ширина примерно 1,5 м. При формировании котлована разбег более значительный, все данные берутся в соответствии с проектом. Чтобы техника могла свободно подъехать к территории, стоит подальше убирать почву.

Монтаж подошвы

Допускается использовать песчаную подушку, щебень, пояс, выполненный из ФЛ плит. Последний вариант лучше всего подходит, если в грунте много глины. Хотя решение дорогое, оно обеспечивает максимальную устойчивость. Плиты нередко заменяют опалубкой, приходится ждать застывания около 4 недель, зато результат получается хорошим.

Последовательность действий:

• требуется выполнить выравнивание почвы;

• засыпка 15 см песка;

• распределение 15 см щебня;

• трамбовка каждого слоя с помощью виброплиты или вручную

Если грунт имеет слабую подвижность, можно сразу ставить блоки, при значительном количестве глины, нужна бетонная подошва.

• сборка опалубки из ровных досок, укрепление подпорками;

• армирование, для него применяют прутки с диаметром 10-15 мм, они пропускаются по краям вверху и внизу, так обеспечивают 4 грани;

• связывание металлических элементов с использованием скоб или вертикальных прутков, 20 см;

• заливка выполняется так, чтобы все детали из металла были скрыты внутри, достигается равномерность;

• при уплотнении используется стержень из металла или лопата, они позволят проколоть пустоты;

• выравнивание;

• просыхание состава, если погода жаркая, верхнюю часть нужно постоянно смачивать, по другому будут образуется трещины.

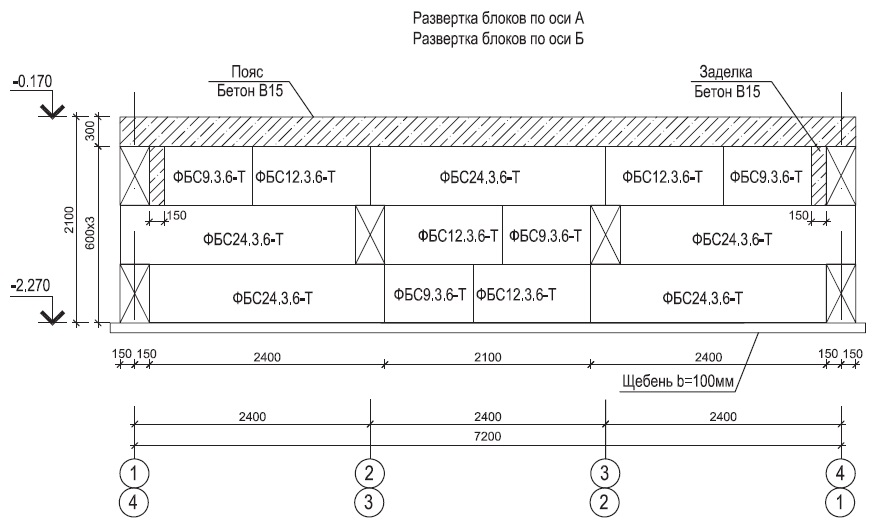

Особенности укладки блоков

Для монтажа используемся бетон М100, примерно 10 л уходит на блок. Для ровного размещения требуется натянуть веревку по всей протяженности стены. Размещение элементов происходит по уровню, в этом случае будет соблюдена одинаковая высота с обеих сторон. Для заделки швов применяют раствор. Также все ряды монтируются вперевязку. Двигаться нужно в сторону середины.

Как связать блоки ФБС между собой? Процесс укладки лучше доверить специалистам. Перевязка при укладке нужна от 25 см. Если это невозможно, то между рядками размещают пруты арматуры или сетку из металла.

Дополнительные рекомендации

Даже при строительстве в регионах, где количество осадков минимальное, требуется выполнить гидроизоляцию. Накопление влаги в грунте неизбежно, постепенно она может привести к коррозии. Также вода заполняет щели, обеспечивая разрушения. Исключить такой ход событий можно, именно с данной целью применяют мастику в жидком виде. Если почва влажная, что свойственно средней полосе, специалисты советуют добавить оболочку из рубероида. Также увеличить долговечность и положительно повлиять на прочность поможет добавка слоя бетона примерно в 25 см. Для этого используют метод опалубки. Здание будет сжимать дополнение, также материалам нужно будет противостоять изгибанию, растягиванию, поэтому такая прослойка выполняется с добавкой арматурных прутков.

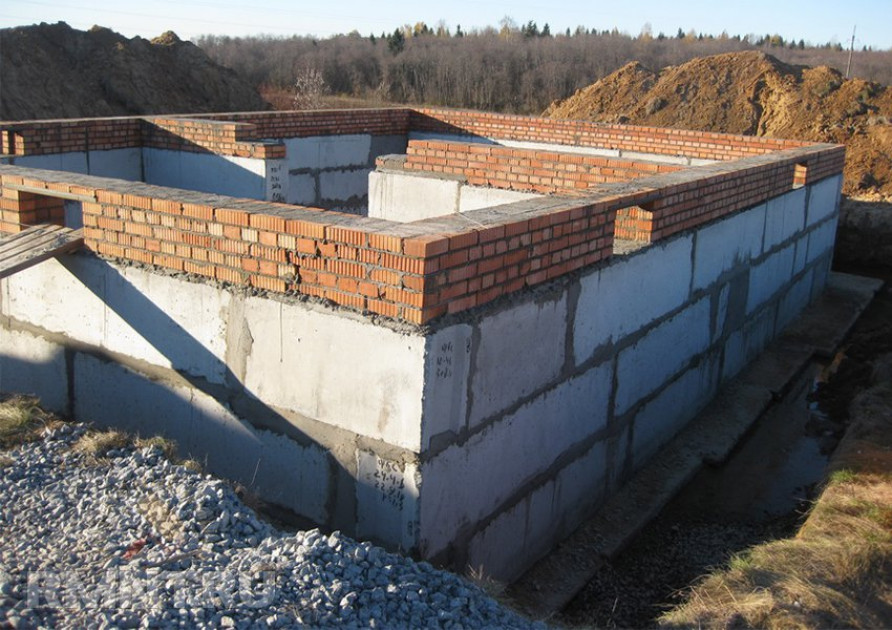

Как построить фундамент из блоков ФБС

Фундамент дома из блоков ФБС

ФБС (фундаментный блокстеновой) – элемент сборных железобетонных конструкций, предназначенный дляустройства фундаментов под дома с различной этажностью, стеновыми материалами укоторых являются каменные или другие материалы.

Фундаментные блоки производятсяв заводских условиях из бетонов марки М100-М200, с усилением конструкциимонтажной арматурой. На торцевых сторонах имеются специальные пазы, дляобеспечения прочного соединения отдельных элементов между собой. В такихизделиях отсутствуют внутренние пустоты, они производятся полностьюмонолитными. Поэтому имеют высокий уровень прочности к любым типам нагрузок.

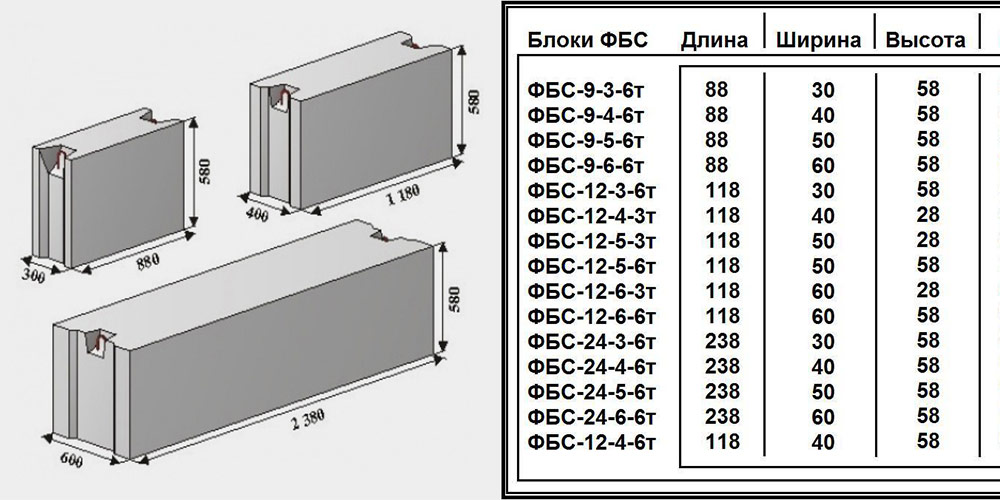

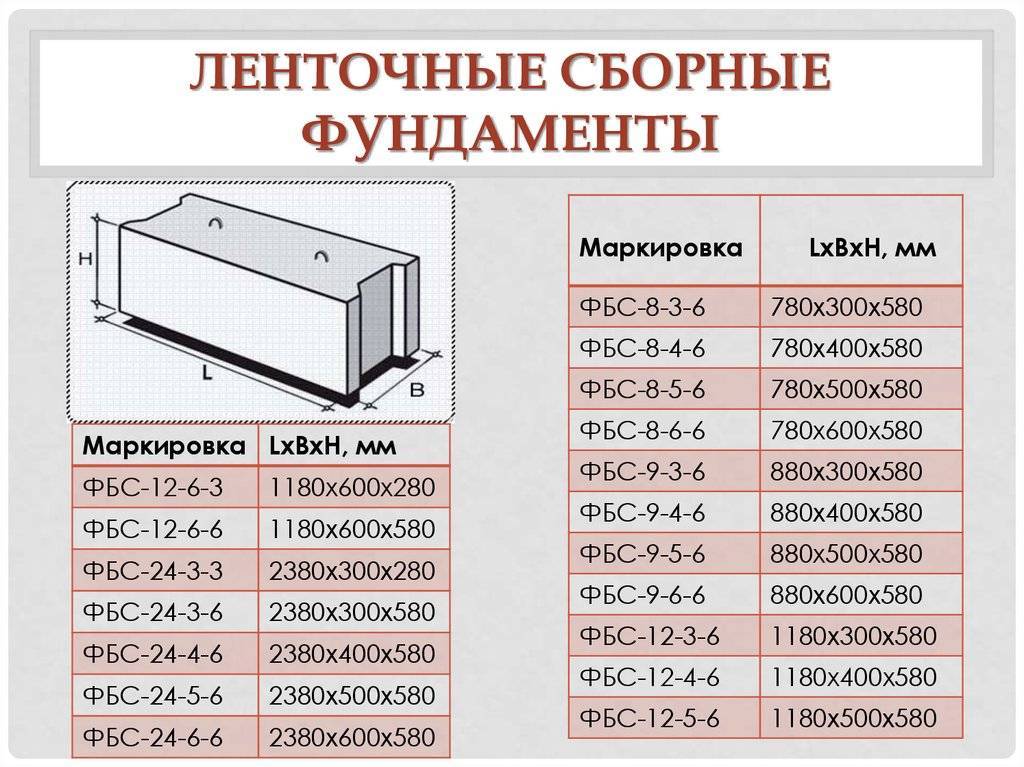

Типоразмеры фундаментных блоков

В зависимости от назначения, атакже от проектных нагрузок на фундамент, ФБС производятся различных размеров:

• длина блока – 2400, 1200, 900 мм;
• ширина блока – 500, 400, 300 мм;
• высота блока – 600, 300 мм.

Маркировка блока включает всянеобходимую информацию о его геометрических размерах (в дм), к примеру:ФБС-24-4-3, где:

• 24 – длина;
• 4 – ширина;
• 3 – высота.

Кроме геометрических размеровможет указываться тип материала, из которого производится блок:

• «С» — силикат;
• «П» — керамзит;
• «Т» — тяжелый бетон.

Преимущества фундаментов из ФБС

Такие фундаменты имеют рядпреимуществ перед основаниями, смонтированными из других материалов.

• Устройство фундамента из ФБС занимает минимум времени.
• Нет необходимости ожидания набора прочности конструкции, кладка стен может производиться сразу по окончании монтажных работ.
• Монтаж может выполняться в любую погоду и при любой температуре наружного воздуха.
• Фундамент, изготовленный из монолитных блоков, отличается высоким уровнем прочности и длительным сроком эксплуатации.
• ФБС используются для монтажа фундаментов при высотном и малоэтажном строительстве.
• Материал блоков отличается высокой устойчивостью к различным агрессивным средам.

Недостатки фундаментов из ФБС

Наряду с достоинствами, такиефундаменты имеют и свои минусы.

• Для транспортировки блоков к месту укладки и монтажа фундамента требуется привлечение специальной транспортной и грузоподъемной техники, что увеличивает общую стоимость строительных работ.
• Устройство фундамента требует проведение дополнительных гидроизоляционных работ, направленных на защиту бетона от воздействия влаги.
• Часть межблочных пространств, в местах ввода инженерных систем и коммуникаций, необходимо закладывать кирпичом.
• Большой расход цементно-песчаного раствора для заделки межблочных швов.
• В некоторых случаях приходится «колоть» блоки для получения нужного размера.

Подготовительные работы

На данном этапе производитсярасчет количества блоков, необходимых для устройства фундамента, их размеры,схема укладки. При расчетах учитываются нагрузка на фундамент, типы грунтов иих несущая способность, наличие и глубина залегания грунтовых вод, этажностьпостройки.

Для устройства фундаментапонадобятся следующие инструменты и расходные материалы.

• Растворомешалка.
• Лопаты.
• Тачка.
• Трамбовка.
• Измерительные приборы.
• Шнуры, колышки.
• Молотки, мастерки.
• Цемент, щебень, песок.
• Гидроизоляционные материалы.

Подушка под фундамент

На плотных грунтах требуетсяустройство подушки, на которую будут укладываться блоки. Такая подушка состоитиз слоя щебня толщиной около 10 см, который служит также в качестве дренажнойсистемы и слоя песка около 5 см. Поверхность подушки должна тщательнотрамбоваться.

Монтажные работы

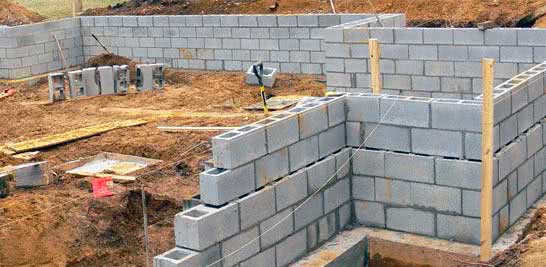

Из фундаментных блоковвозводятся монолитные и ленточные фундаменты. Блоки укладываются в видекирпичной кладки с обязательной перевязкой швов. Для скрепления используетсяцементно-песчаный раствор. Для придания большей прочности между рядами блоковможет укладываться арматурная сетка. Толщина швов не более 2 см.

Устройство армированного пояса

При значительных нагрузках нафундамент, а также для перекрытия подвального помещения, по верхней плоскостиблоков устраивают арматурный пояс, толщиной 200-300 мм. Для этих целейиспользуют бетонный раствор и арматуру толщиной около 10 мм.

Пояс равномернораспределяет нагрузку от плит перекрытия и будущих стен здания. Для устройства армопояса делается опалубканеобходимых размеров, в нее укладывается арматурный каркас и заливаетсябетонной смесью.

Сферы применения ФБС

Фундаментные блоки могут использоваться для обустройства фундамента практически любой постройки. Основными областями их применения являются:

• жилые дома и коттеджи;
• промышленные здания;
• общественные и административные постройки;
• сооружения и объекты инфраструктуры;
• мосты и тоннели.

ФБС представляют собой более дешевый вариант для капитального строительства по сравнению с монолитным фундаментом. Данный тип фундамента быстро монтируется, по сравнению с монолитными блоками не требует применения тяжелой строительной техники, что делает его более легким в монтаже.

Выбор типа фундаментных блоков зависит от предназначения и задач, которые предстоит решить. Например, строительные блоки ФБС сплошные предназначены для возведения фундаментов, как правило для домов сталинской застройки. Они имеют небольшие размеры и простую монтажную конструкцию. Перед применением этого типа блоков необходимо произвести профилирование грунта, поскольку при монтаже их можно смешивать с грунтом, что обеспечивает более надежную фиксацию.

Фундаментные блоки ФБП — пустотные — применяются для возведения фундамента дома с современной архитектурной формой. Сплошные блоки здесь не подходят, так как их невозможно использовать для формирования изгибов. Но и эти блоки обязательно подлежат профилированию.

Фундаментные блоки ФБВ имеют форму сплошного блока, в котором имеется вырез для укладки перемычек или прокладки коммуникаций под потолком технического подполья или подвала. Применяются для устройства фундамента любой сложности и формы.

Маркировка фундаментных блоков
