Разновидности кабелей и их назначение

Сравнительная таблица основных типов кабелей

Вот максимально подробная сравнительная таблица основных типов кабелей:

Такая сравнительная таблица наглядно демонстрирует конструктивные и эксплуатационные особенности разных типов кабелей. Это позволяет легко подобрать нужный кабель под решаемую задачу.

Заключение

Кабельная продукция представляет собой обширную и разнообразную область. Существует множество типов и видов кабелей, отличающихся по конструкции, назначению и характеристикам.

В этой статье мы рассмотрели лишь основные группы кабельной продукции, наиболее широко применяемые: силовые, электрические, сетевые, монтажные, контрольные, греющие кабели. Для каждого типа были описаны конструктивные особенности, материалы, диапазоны сечений, области использования.

Выбор кабеля для конкретных целей должен осуществляться на основе технических характеристик с учетом условий эксплуатации. Правильный подбор кабельной продукции позволяет создать надежные и безопасные электрические и информационные сети в различных отраслях.

Кабельная отрасль постоянно развивается. Появляются новые типы кабелей с улучшенными свойствами. Перспективные направления — повышение помехозащищенности и огнестойкости кабелей, расширение температурных диапазонов эксплуатации.

Таким образом, знание особенностей и правильный выбор кабельной продукции является важной частью проектирования и монтажа различных инженерных систем. Эта информация поможет специалистам принимать обоснованные технические решения с учетом постоянного развития кабельных технологий

Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.

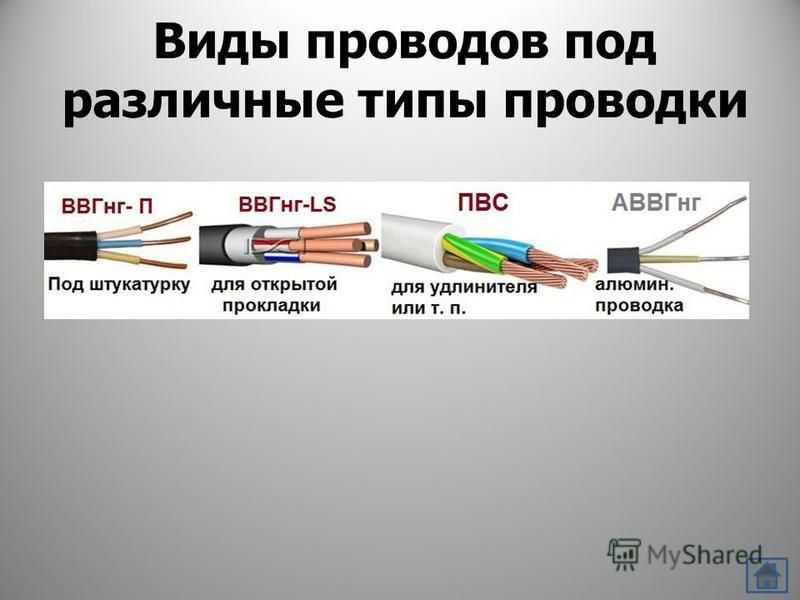

Разновидности и конструктивные особенности электрических проводов

Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

Что такое силовой электрический кабель и из чего он состоит?

Что такое провод СИП, как расшифровывается, его виды и особенности конструкции

Какой кабель выбрать для подключения к интернету: витая пара или коаксиальный?

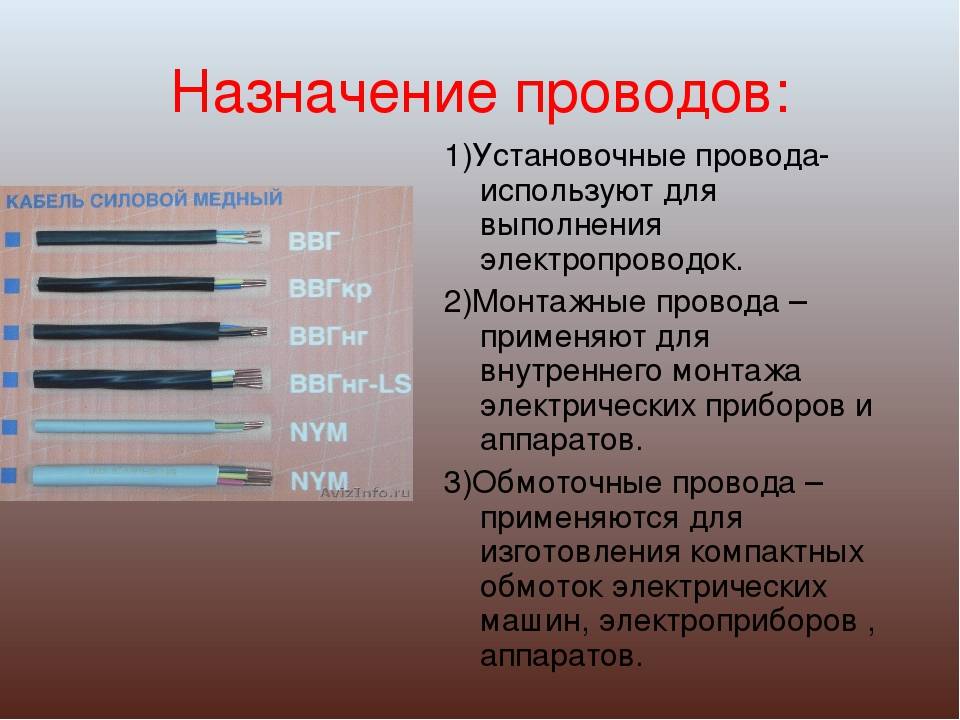

Провода электрические: силовые кабели и их разновидности

Что значит силовой кабель? Это толстый многожильный провод, способный выдерживать огромные нагрузки от потребителей всего дома. Как правило, его используют для подключения строений к городской энергетической системе – внутри помещений он используется редко, поэтому о нем мы поговорим кратко. Существует достаточно много типов электрических силовых кабелей – в основном это ВВГ во всех его различных модификациях.

1. ВВГ – это универсальные силовые кабели, которые могут применяться при широком диапазоне температур и влажности, достигающей 98%. Это довольно прочный на разрыв и стойкий к агрессивным условиям эксплуатации кабель с медными жилами и поливинилхлоридной изоляцией.
2. АВВГ – обладает теми же характеристиками, что и ВВГ, но, в отличие от него, имеет алюминиевые токопроводящие жилы.
3. ВВГп – маленькая буква «п» в маркировке этого электрического кабеля означает то, что он имеет плоские жилы.
4. ВВГз – буковка «з» указывает на то, что в этом кабеле пространство между отдельно изолированными жилами заполнено жгутами из ПВХ или резиновым наполнителем.
5. NYM – предназначен для прокладки осветительных и силовых сетей. Максимальное сечение такого кабеля может достигать 16 квадратов. Его преимущества заключаются в высокой влагозащищенности и термоустойчивости. В качестве недостатка можно выделить неустойчивость к воздействию солнечного света – эти виды электрических проводов и кабелей необходимо прятать.
6. КГ – кабель гибкий. Имеет витые медные жилы и используется для передачи переменного электрического тока напряжением до 660В с частотой 400Гц. В большинстве случаев применяется для подключения к сети электропитания мощных потребителей (сварка, тепловые пушки и т.д.)
7. ВББШв – предназначен для подключения стационарных установок, в том числе и небольших, отдельно стоящих домов. Обладает отличными характеристиками и выдерживает высокие температуры и влажность до 98%.
8. АВББШв – то же самое, что и предыдущий кабель, только имеет алюминиевые токопроводящие жилы.
9. ВББШвнг – две последние буквы «нг» говорят о том, что это негорючий кабель.

10. ВББШвнг-LS – последняя приставка указывает на то, что этот кабель не выделяет токсичных веществ при нагревании.

В большинстве случаев все силовые кабели изготавливаются в двойной изоляции и имеют наружную защиту от механических повреждений в виде изоляции ТПЖ. Также она делается для того, чтобы предотвратить проникновение воздуха к силовым жилам, воспрепятствовав тем самым их горению.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Метки: Антенные кабели, Виды кабелей, Кабели для передачи информации, кабель, кабель гибкий, Компьютерные кабели, Провод плоский, Провода, Светодиодный кабель, силовой кабель, Специальные виды кабелей и проводов, Телефонные кабели и провода, Электролюминесцентный кабель

Как устроен электрический кабель

Конструкция кабеля состоит из двух элементов:

1. Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
2. Внешней диэлектрической оболочки.

Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.

Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.

Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.

Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:

1. Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
2. Металлической (стальная или медная) ленты – броневая защита.
3. Покров – битумные составы или полиэтиленовый защитный шланг.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

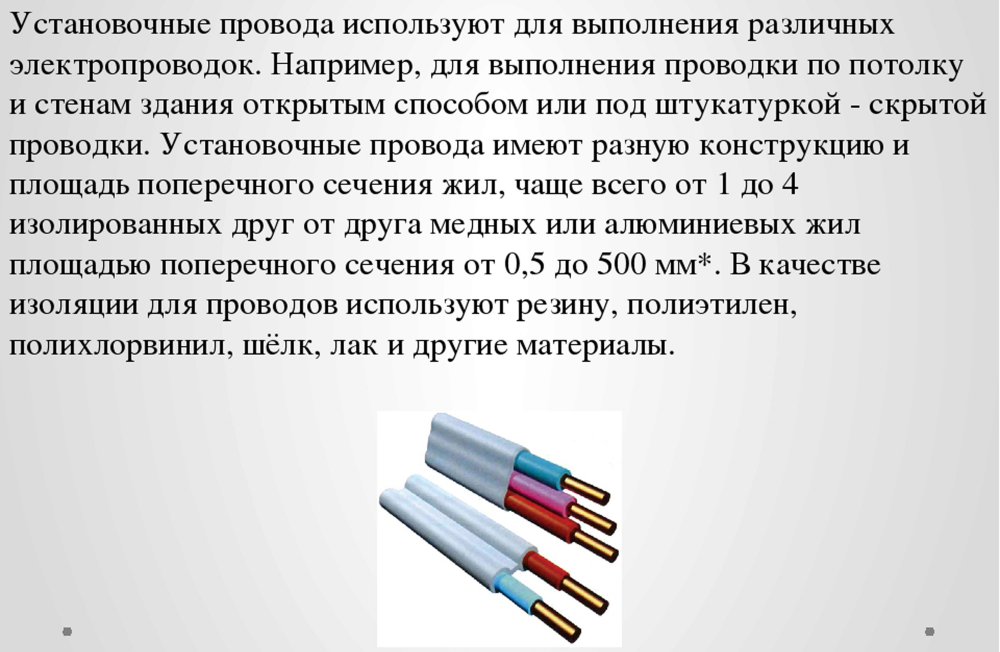

Виды кабелей и проводов

Провода принято разделять на два вида:

1. Многожильный.
2. Монолит, то есть из сплошной проволоки.

Условия применения проводов зависит от их гибкости и сопротивления. Одножильные провода отличаются твердостью и уменьшенным сопротивлением. Это наблюдается благодаря их конструкции, выпускаются они как «голые», так и в тонкой оболочке. Такие твердые проводники обеспечивают большую производительность на высоких частотах.

Многожильный провод включает в себя определенное количество нитей из меди, сплетенных между собой. Он более устойчив к механическим повреждениям, а также более гибок, что делает его более долговечным, чем провод монолит.

Кабеля также делятся на монолиты и многожильные, при этом монолит, как и в случае с проводом, более жесткий. Гибкость многожильного кабеля зависит от количества проволок. По гибкости можно выделить семь классов кабелей. 1-й самый жесткий (моножила), 7-й, соответственно, самый гибкий.

Жесткий кабель принято использовать во время укладки в грунт или проведении в стенах, гибкий идеально подходит для подвижных механизмов, а также подключения электроприборов. В качестве совета можно отметить, что для подключения освещения лучше использовать многожильный кабель, так как данные устройства подвергаются частой замене и жесткий кабель может сломаться, в отличие от гибкого аналога.

Виды

Для электродов встречаются элементы следующих видов:

• одножильный;
• двухжильный;
• трехжильные.

Они могут быть прочными и гибкими. Встречаются тропические варианты, которые выдерживают высокую температуру. Изоляция чаще всего изготавливается из негорючих материалов.

Изоляция

Интересно! Производитель учитывает возможность использования товаров в труднодоступных местах. Речь идёт о закрытых помещениях либо жидкости.

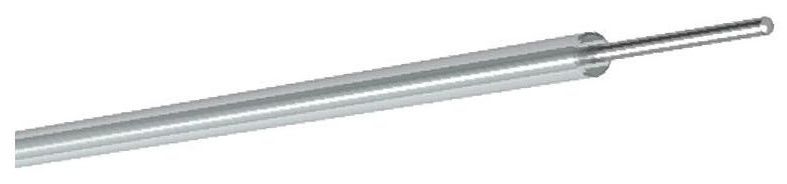

Одножильный

Одножильные провода по структуре являются наиболее простыми, поскольку применяется одна жила, плюс изоляция. При подборе материала рекомендуется обращаться к ГОСТу 22483 к. Однопроволочные провода без сомнения обладают высокой гибкостью. Данный товар активно используется в промышленности.

Рассматривая инверторы высокой мощности, подбирается продукция большого сечения. Если заглянуть в магазин, представлены варианты отечественных производителей. Наиболее распространёнными считаются медные товары. Стоимость за метр стартует от 300 руб. Продукция должна соответствовать стандартам, берется в расчет диаметр, предельная нагрузка.

Вам это будет интересно Особенности мультиметра

Производитель также указывает мощность в однофазной сети, тип оболочки, минимальный радиус изгиба. Средний срок службы — 4 года, а максимальное напряжение стартует от 660 Вольт.

Двужильный

Для высокочастотной сварки подойдёт двужильный кабель с резиновой изоляцией. Встречается материал из меди, цветных металлов. При подборе продукции учитывается безопасность для сварочного оборудования. Также уточняются данные о показателе сопротивления изоляции.

Двужильный тип

Распространенными считаются медные варианты повышенной прочности. В тоже время для инверторов требуются товары гибкие, прочные. Основными производителями являются следующие компании:

• Сталь-Трейд;
• Vita;
• Крок-ГТ.

На рынке они выпускают продукцию с изоляционной оболочкой на основе каучука. Токопроводящая жила может быть сделана из алюминия либо меди.

Трехжильный

Трехжильные кабеля применимы электриками для профессиональных сварочных аппаратов, которые производятся для работы с трубопроводами. У подобных товаров используется собственная изоляция. При рассмотрении продукции, рекомендуется обращать внимания на следующее:

• устойчивость к механическим нагрузкам;
• максимальная допустимая температура;
• стойкость к плесени;
• допустимые перепады влажности.

Если заглянуть в магазин, востребованными остаются комплекты для сварки длиной в 4 м. Основными производителями на рынке выступают такие компании:

• DIS.
• DVP.
• Deca.
• Dnipro-M.
• E.NEXT.

Предлагаются варианты длиной по 45 м. Касательно стоимости за 1 м. запрашивается 2500 руб., также есть более дорогие товары.

Трехжильный тип

Силовые кабели

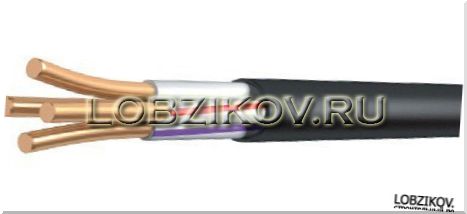

Одним из наиболее востребованных в последнее время типов кабелей, является шнур с маркировкой ВВГ. Этой аббревиатурой маркируется силовой с медной токопроводящей жилой (ТПЖ). Каждая ТПЖ имеет изоляцию из поливинилхлоридного пластиката (ПВХ). Кроме того, он имеет дополнительную оболочку из ПВХ (кембрик). Дополнительного защитного покрытия нет.

Он используется для сетей 600 и 1000 вольт, 50 Гц. Может иметь от 1 до 5 жил. Для бытовых нужд (в квартире) обычно используется с сечением жил от 1,5 до 6 мм2. В частном домовладении может применяться провод с жилами до 16 мм2. Хотя ограничений сверху нет. В квартире можно проложить и шнур сечением свыше 10 мм2. Выпускается он с сечением ТПЖ от 1,5 до 240 мм2. Жилы могут быть многопроволочными, или однопроволочными.

Кабельная канализация

Устанавливаем потолочные светильники

Ремонт проводки в квартире

Модификации кабеля ВВГ:

АВВГ. Имеет те же технические характеристики, что и исходный ВВГ; материал жилы – алюминий.

ВВГнг –  с использование материала с повышенной негорючестью

ВВГп – плоский вариант ВВГ. Наиболее часто встречающаяся модификация.

ВВГз – модификация кабеля с заполнением внутреннего пространства резиновой смесью или жгутами ПВХ.

NYM

Это европейский аналог ВВГ. Аббревиатура с немецкого названия (N – нормированный кабель, Normenleitung; Y – ПВХ изоляция; M – с защитной оболочкой, Mantelleitung).

В кабеле применяются  медные, многопроволочные или однопроволочные ТПЖ. Может иметь от 2 до 5 жил. Сечение жил от 1,5 до 16 мм2. Каждая жила имеет изоляцию ПВХ. Внешняя оболочка изготовлена из ПВХ, негорюча и не проводит горение. Внутри кабеля, между жилами, добавлен наполнитель из мелованной резины. Имеет повышенную термостойкость и прочность. Он предназначается для силовой подводки и монтажа освещения, в сетях с напряжением до 1000 В. Он обладает повышенной стойкостью к перепадам температуры, повышенной влажности и механическим повреждениям. Радиус изгиба составляет 4 сечения. Может применяться как внутри помещений, так и вне их, на открытом воздухе. Может применяться в широком диапазоне, -40 / +70  °C. Основным недостатком является разрушение оболочки под прямыми солнечными лучами. Поэтому при наружной сети Его обязательно нужно укрывать. Более стоек и удобен при прокладке, по сравнению с ВВГ. К неудобствам можно отнести то, что кабель бывает только круглого сечения, что не всегда удобно при монтаже. Стоимость его также выше, чем у ВВГ.

КГ

Название расшифровывается достаточно просто – Кабель Гибкий. Рассчитан на напряжение номиналом до 660 В, до 400 Гц. Или же постоянный ток, напряжением до 1000 В.

Количество жил в кабеле – от 1 до 6. Жилы повышенной гибкости, медные. Для изоляции ТПЖ используется резина. Внешняя изоляция кабеля также резиновая. Допустимо использование в диапазоне температур -60 / +50 °C. Чаще всего применяется для подключения переносных агрегатов –

• тепловые пушки,
• генераторы,
• сварочные аппараты.

Выпускается также в модификации ГКнг – негорючий.

ГК отлично работает вне помещений, практически при любых погодных условиях. Чаще всего применяется в качестве силового кабеля при строительных работах. Иногда даже используется в качестве осветительной проводки внутри помещений, благодаря удобству монтажа и надежности.

ВББШв –  силовой, бронированный, с медными жилами.

Количество жил в ВБШШв может быть от 1 до 5. Жилы ВББШв делают  как одно-, так и многопроволочными. Сечение ТПЖ от 1,5 до 240 мм2. Для изоляции ТПЖ, а также пространства между жилами, и в качестве внешней оболочки используется ПВХ.

Особенностью кабеля является броня. Она накручивается поверх кембрика, в две ленты, с перекрытием слоев. Поверх брони идет защитный шланг из ПВХ. Причем в модификации ВББШвнг используется материал с пониженной горючестью. Он предназначен для питания установок на номинальном напряжении 660 и 1000 В. Для передачи постоянного тока применяются одножильные модификации. Благодаря бронированию этот тип имеет повышенные механические характеристики. Температурный рабочий диапазон -50 / +50 °C.

Влагоустойчив, может выдерживать влажность до 98% при 35 °C. Он может прокладываться в земле, кабельных каналах или в трубах. При прокладке на открытых участках требуется защита от солнечных лучей. Используется для питания стационарных установок, либо отдельно стоящих объектов. Идеален для подземной проводки к отдельно стоящему зданию. Радиус изгиба составляет не менее 10 сечений кабеля.

Модификации кабелей:

• AВББШв – с алюминиевыми жилами;
• ВББШвнг – негорючий;
• ВББШнг- LS – негорючий, с уменьшенным газо- и дымовыделением при нагреве.

Плоский вид ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлены из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от -15 до +50 °C с напряжением в сети до 250 В.

Используется электрический провод для внутренней проводки при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям

При покупке этой продукции следует соблюдать осторожность, так как достаточно часто встречается неправильная маркировка проводов этих марок
