Как сделать мини-трактор из мотоблока

Рекомендации

Судя по опыту эксплуатации самодельных мини-тракторов, наилучшим вариантом мотора является четырехцилиндровый дизель водяного охлаждения мощностью от 30 до 40 л. с. Этой мощности хватает, чтобы обработать даже самую сложную землю на крупных угодьях. Карданные валы можно брать от любых машин.

Для максимальной проходимости используют крупные колеса, при этом ухудшение управляемости компенсируют добавкой гидроусилителя руля.

Самые лучшие гидравлические части – снятые со старой (списанной из-за износа) сельхозтехники.

Акселераторы и навесные механизмы, вне зависимости от создающейся модификации, работают под ручным управлением. Рулевые рейки и механизмы, соединяемые с педалями, чаще всего берут из автомобилей ВАЗ.

Не стоит недооценивать важность установки водительского сиденья, иной раз сдвиг на несколько сантиметров существенно меняет дело

О том, как сделать минитрактор своими руками, смотрите в следующем видео.

Let’s block ads! (Why?)

1 Несколько слов об изготовлении минитракторов

Мини-трактор своими руками можно сделать различными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу. Однако существует стандартный вариант, к которому прибегают чаще всего.

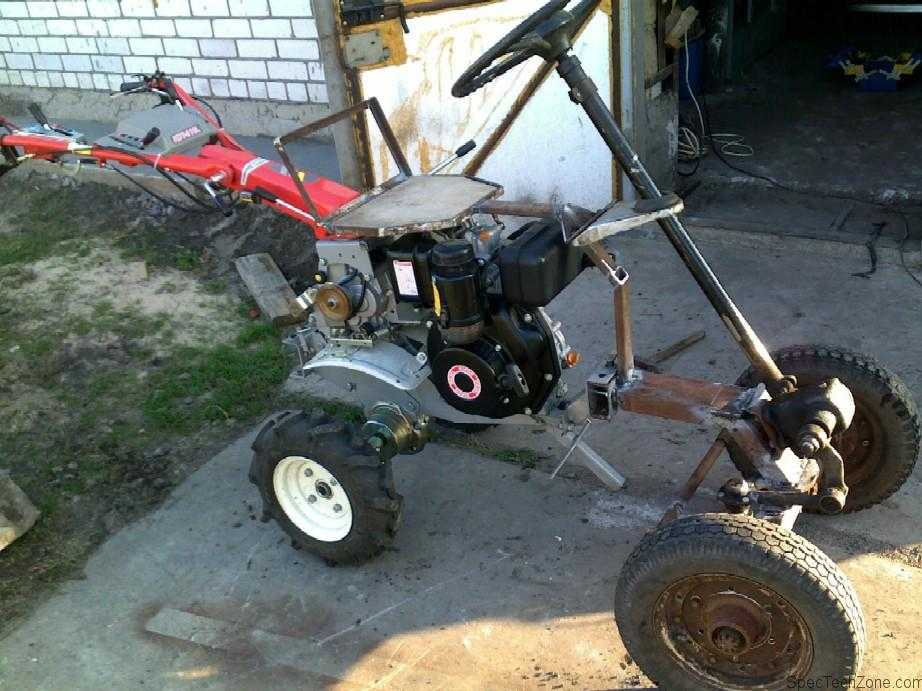

В данном варианте мотоблок будет расположен на заведомо подготовленной раме, которая изготавливается самостоятельно. В качество тормозов будет взят механизм барабанного типа из Жигулей. Также из Жигулей можно взять рулевую рейку. А для разблокировки дифференциала следует возле руля установить ручку, что уменьшит неудобства, которые возникают на поворотах.

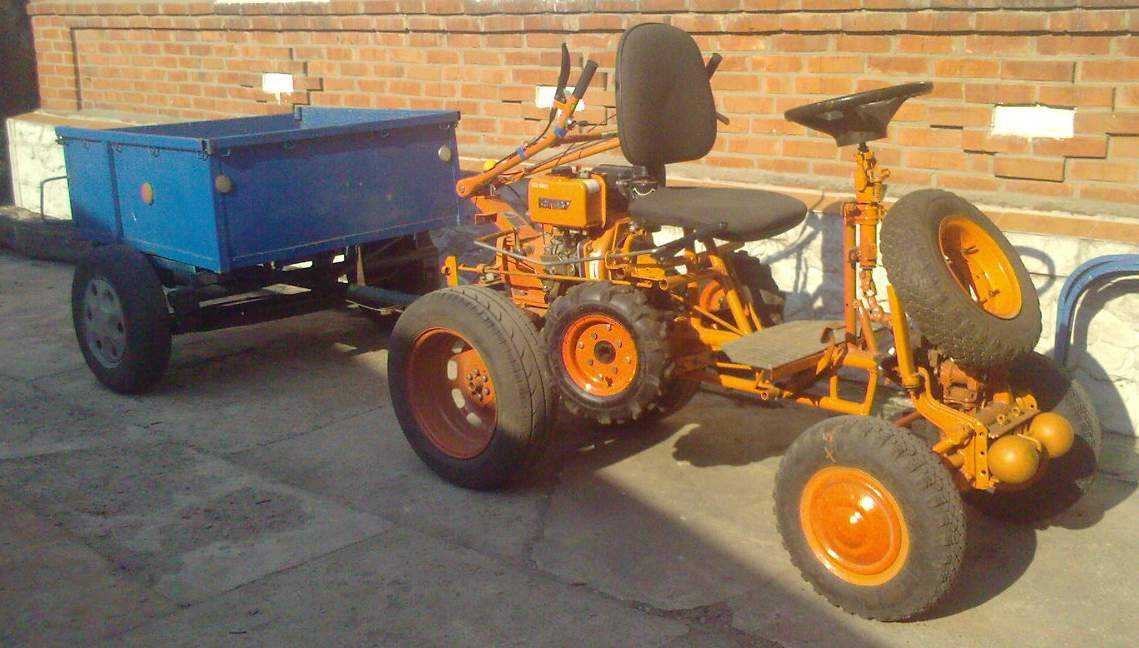

самодельный минитрактор из мотоблока и подручных материалов

1.1 Минитрактор из мотоблока МТЗ

Один из самых простых способов приобрести свой трактор – сооружение тракторов из мотоблоков МТЗ 05. Данный мотоблок оборудован 2-цилиндровым двигателем, ездящим на дизельном топливе. При работе нагрузка уходит на переднюю часть, что в существенной мере усложняет процесс работы. Однако данная проблема поддается устранению следующим образом:

  • переведите мотоблок в режим косилки;
  • полностью демонтируйте переднюю площадку;
  • посредством болтов установите на место площадки передние колеса (подойдет от мотоцикла) и руль управления;
  • прикрепите регулировочную тягу в верхнюю часть рамы, что прибавит конструкции дополнительную жесткость;
  • затем, при помощи электросварочного аппарата прикрепите к площадке водительское сиденье в том месте, где считаете нужным;
  • приварите сварочным аппаратом возле двигателя дополнительную площадку для аккумулятора и гидравлического распределителя;
  • установите в задней части устройства дополнительную стальную раму, которая необходима для системы гидравлики;
  • установите на переднее колесо ручной тормоз.

1.2 Минитрактор из мотоблока Каскад

Каскад – это один из лидирующих на российском рынке сельхозтехники мотоблок. Он имеет 4-ступенчатую коробку передач (две скорости передние, две задние), цепной усиленный редуктор, двигатель ДМ с карбюратором К-946, а также топливный бак на 4,5 литра. Расход топлива по паспорту – 2,7 литра в час.

Минитрактор из мотоблока работает с любым навесным оборудованием

Множество владельцев данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор. При этом, переделка мотоблока Каскад под мини-трактор занимает совсем немного времени и усилий, особенно, если в наличии имеется адаптер с сидением. Если же купить адаптер по тем или иным причинам нет возможности, то трактор из мотоблока Каскад можно сделать самостоятельно.

1.3 Минитрактор из мотоблока ОКА

Соорудив трактор из мотоблока ОКА, вы сделаете огромный вклад в уход за земельным участком, так как сократится время и силы, которые расходуются на окучивание и другие виды земельных работ. Кроме того, в такой трактор, как и мотокультиватор, может быть оснащен разнообразным видом съемного оборудования: борону, плуг, грабли, косилку, окучиватель и другие.

Для изготовления самодельных тракторов с мотоблоков чаще всего требуются такие детали и инструменты:

  • сварочный аппарат;
  • комплект инструментов;
  • уголки, листы и трубы из прочного металла;
  • два колеса (подойдут мотоциклетные);
  • сиденье для водителя.

1.4 Мини-трактор из мотоблока Салют

Мотокультиватор фирмы Салют также хорошо подойдет для того, чтобы соорудить из него собственный мини-трактор. Данный агрегат является интегральным, так как рукоятки могут поворачиваться на 180 градусов. Надежное передвижение обеспечивается за счет 2 цельнолитых колес с резиновыми покрышками. Захват фрезы у Салюта – 80 и 105 см. Что касается движущей части, то Салют может иметь несколько вариантов 4-тактных двигателей, при этом производители моторов также разнятся.

Рама для установки мотоблока

Данная установка оснащена ременной передачей на двигатель от редуктора, при этом, в отличии от других моделей, Салют имеет 2 ремня, что уменьшает проскальзывание ремней, а также увеличивает крутящий момент, передающийся на вал агрегата и срок эксплуатации.

Устройство мотоблока и минитрактора

У мотоблока и минитрактора достаточно много общих конструктивных черт, что и позволяет спокойно переоборудовать одно устройство в другое. Но, все-таки, это два разных технических агрегата, что будет понятно из описания их технического устройства.


Устройство мотоблока

Мотоблоки Кайман, Патриот, Техас, Прораб, Викинг, Форза состоят из нескольких основных рабочих узлов:

  • Силовой агрегат. В конструкции мотоблоков могут использоваться 2-тактные и 4-тактные двигатели. При этом, отличаться они могут и по типу используемого топлива – бензин или дизель. Есть модели, которые работает на электричестве. Мощность мотора может быть различной, до 10 л.с.
  • Органы управления. В основном, все основные кнопки и рычаги управления располагаются на рукоятке управления, чтобы оператору было легче управлять устройством.
  • Трансмиссия. Различают несколько разновидностей: зубчатая, зубчато-червячная, ременно-зубчато-цепная и гидрообъемная.
  • Ходовой часть. В этом качестве используется обычная колесная база в виде двух колес.
  • Системы присоединения дополнительного оборудования. Агрегация навесного оборудования осуществляется на специальный кронштейн, а в некоторых устройствах – на вал отбора мощности.

Минитракторы имеют схожую конструктивную структуру, включая в себе те же основные элементы, но не много отличаясь в технических характеристиках этих рабочих узлов. Устройство минитрактора российского, китайского и белорусского производства, будет выглядеть следующим образом:


Двигатель минитрактора

  • Двигатель. В комплектации минитракторов предусмотрено использование бензиновых и дизельных двигателей. Мощность первых может достигать 18 л.с., а дизельные моторы могут иметь мощность от 12 до 50 л.с.
  • Трансмиссия. Современные агрегаты оборудованы фрикционным сцеплением, где вращающий момент возникает в результате трения ведущих и ведомых компонентов сцепления.
  • Ходовая часть. В основном, в минитракторах используется колесная база, состоящая из четырех колес. Встречаются агрегаты, работающие на гусеницах.
  • Органы управления. Основное управление минитрактором осуществляется с помощью руля, но на приборной панели располагаются и иные рычаги и кнопки.
  • Система агрегатирования. К минитрактору Уралец, Кубота, Булат 120, Янмар, Беларусь 132н можно цеплять любое навесное оборудование. При помощи вала отборной мощности, данный агрегат способен работать с активными устройствами – косилкой, фрезой и т.д.

Именно данное обстоятельство и заставляет различных энтузиастов пытаться переделать свои мотоблоки в полноценные минитракторы, чтобы было более удобно ими управлять. Кроме того, переделанные мотоблоки будут показывать куда более высокую производительность, чем до процесса переделки.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

  • аппарат для сварки;
  • отвертки и гаечные ключи;
  • электрическая дрель и комплект различных сверл;
  • болгарка и набор дисков по работе с металлом;
  • комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

  1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
  2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
  3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
  4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

  • Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
  • Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

  • Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
  • Поворотное устройства
  • Пара колёс и оси для них
  • Набор подшипников
  • Инструменты (рулетка, сварка, дрель и болгарка)

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав  минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.


Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.
Шаг 2. Изготавливаем раму из уголков и труб

Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
Шаг 3. Изготавливаем кузов

Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Самодельные минитрактора — видео

Самодельные модели мини тракторов, фото и видео которых
можно найти на страничках конструкторов обычной самодельной техники для
аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной
функциональностью. Создание одной из моделей сельскохозяйственной техники может
быть довольно долгой и не простой, но облегчить процесс конструирования может
помочь видео, подробно описывающее поэтапное строительство мини трактора. В
результате можно создать технику, которая поможет значительно быстрее и
эффективнее обрабатывать сельскохозяйственные территории.

Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

  • болгарка;
  • детали для крепления;
  • швеллеры и трубы;
  • приспособление для сверления;
  • электрическая сварка;
  • измерительные инструменты (уголок, рулетка, штангенциркуль);
  • мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата

Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.
