Виды стеклопакетов для пластиковых окон и как их выбрать

Что такое стеклопакет

Стеклопакет – это материал для остекления, состоящий из двух или более листов стекла, скрепленных металлической обоймой. Свободное пространство между стеклами наполняется сжатым и осушенным воздухом, что способствует высокой сопротивляемости теплопередаче. Кроме воздуха, для заполнения стеклопакета также используются такие газы как ксенон, аргон и углекислый газ. Виды стеклопакета, заполненные специальными газами, практически не пропускают тепло, но и стоят они дороже. Конструкция стеклопакета закрепляется с помощью герметика.

Различают два основных типа стеклопакета: однокамерный и двухкамерный.

Однокамерный стеклопакет обладает именно той конструкцией, которая была описана выше. Его толщина составляет 24 мм. Он также имеет шумоподавляющие свойства.

Двухкамерный стеклопакет обладает более сложной конструкцией, так как состоит из 3 и более листов стекла. Такой продукт обладает шумозащитными, морозостойкими, ударостойкими, солнцезащитными и энергосберегающими качествами. Также Двухкамерный стеклопакет лучше подходит для дизайна, так как можно заказать нестандартные материалы для любой ситуации.

Существует еще трехкамерный стеклопакет, но в силу своей малой распространенности в нашей стране в данной статье не будем о нем рассказывать.

Качественный стеклопакет способен прослужить очень долго, но покупка некачественного продукта может повлечь за собой такие проблемы как:

Возникновение конденсата.
Сквозняки.
Промерзание стекол.
Появление грязи внутри конструкции.
Плохая видимость и прозрачность.
Неопрятный внешний вид.

Итак, узнаем о конкретных преимуществах стеклопакета перед другими методами остекления:

Долговечность. Стеклопакет и используемые с ним пластиковые рамы гораздо более устойчивы к колебанию температур, высокой влажности и другим внешним факторам.
Экологическая чистота.
Звукоизоляция. Хорошая звукоизоляция окна обусловлена герметичным соединением всех деталей, а также использованием технологий, выводящие наружные шумы за диапазон окна.
Огнеустойчивость. Стеклопакет способен выдержать температуру до 1500, при этом не проявляя никаких дефектов.
Высокие теплоизоляционные характеристики. Большинство пользователей покупают стеклопакет именно из-за его теплоизоляционных свойств. Специальное низкоэмисионное покрытие значительно снижает теплопередачу, что заметно улучшает теплоизоляционные свойства окна.

Стеклопакет также различают по видам применяемого стекла. Далее мы детально рассмотрим каждый из этих видов.

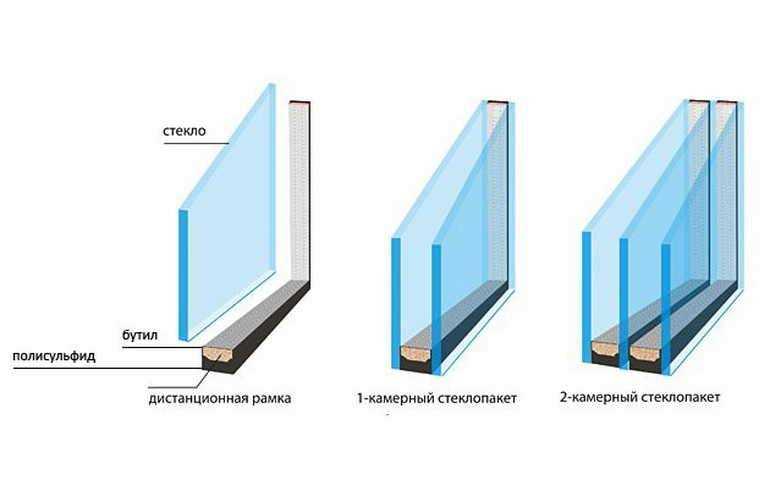

Структура стеклопакета

Любой стеклопакет представляет собой конструкцию, состоящую из нескольких стеклянных полотен, разделенных промежутками заданной ширины и объединенных пластиковой рамой. По периметру стеклопакета, между стеклами прокладываются дистанционные рейки, которые не только задают нужный размер промежутка, но и выполняют роль контейнера для гранул абсорбирующей смеси, предназначенной для поглощения излишков влаги. Для лучшего впитывания влаги осушителем в дистанционных рамках имеются дегидрационные отверстия.

Строение стеклопакета окна:

Стекло

Воздушная камера

Дистанционные рамки

Влагопоглатитель

Герметизирующие слои

Снижение проницаемости окна для громких звуков, влаги и воздуха, поступающих с внешней стороны, обеспечивается герметиками. Их наносят на края стеклопакета при склеивании полотен и перед соединением конструкции с рамой.

Пустое пространство между стеклами заполняется инертными газами или воздухом, приведенным в особое состояние. Современные стеклопакеты преимущественно имеют газовое заполнение, так как оно обеспечивает лучшие изолирующие свойства.

Эксплуатационные характеристики однокамерного стеклопакета, заполненного газом, лучше, чем показатели двухкамерной конструкции с обычным воздухом. К минусам газозаполненных стеклопакетов относится необходимость периодической «дозаправки» их инертным газом. Даже самая тщательная обработка швов герметиком не спасает от постепенного выветривания вещества из камер стеклопакета.

Технические характеристики

Среди важных характеристик стеклопакета: теплоизоляция, шумоизоляция, светопропускание. Эти показатели имеют совершенно измеримые значения. Остановимся на них подробно.

Характеристика	Показатель (Ед. изм.)
Теплосбережение	Коэффициент сопротивления теплопередаче (R0, кв.м*С/Вт) — характеризует свойство остекления препятствовать переносу теплоты от среды с высокой температурой к среде с низкой температурой. Чем выше значение, тем лучше теплосберегающие свойства.
Светопропускание	Коэффициент пропускания света (Tv, %) — пропущенная стеклом доля потока света, упавшего на стекло (диапазон от 380 нм до 780 нм). Чем больше, тем выше прозрачность.
Солнечный фактор	Коэффициент общего пропускания солнечной энергии (g%) — это общее количество солнечной энергии, пропущенное стеклом. Чем меньше, тем лучше изоляция от солнца.
Пропускание УФ-излучения	Коэффициент пропускания ультрафиолетового излучения (Tuv, %) — пропущенная стеклом доля потока ультрафиолетового излучения, упавшего на стекло (диапазон от 280 нм до 380 нм). Чем меньше, тем лучше защищает от УФ лучей солнца.
Защита от шума	Коэффициент звукоизоляции Rw (дБА) — способность конструкции к снижению воздушного шума (звуковых колебаний).

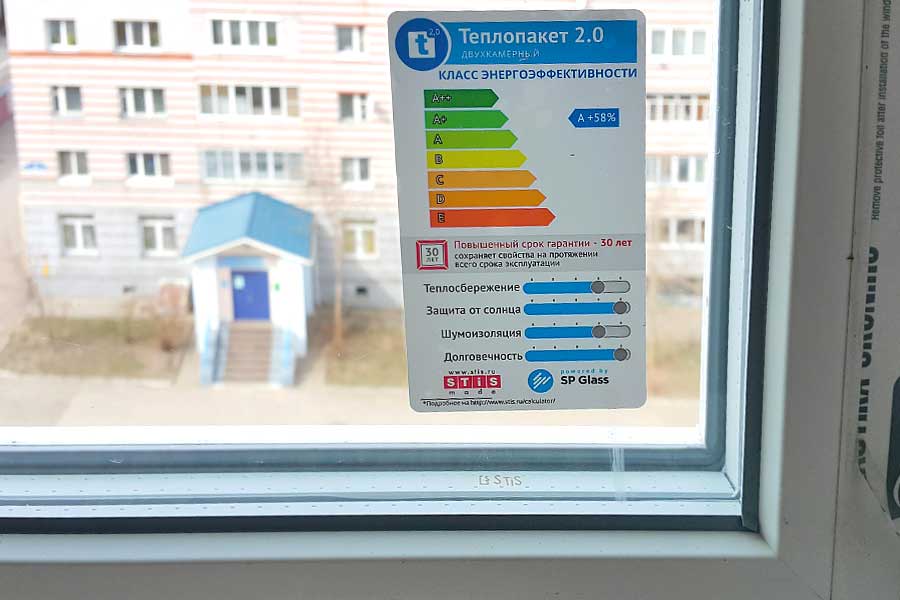

К сожалению, технические характеристики стеклопакета узнать не так просто. Они не наносятся в обязательном порядке на изделие. За производителем и продавцом пластиковых окон остается право не сообщать эти параметры в обязательном порядке. В лучшем случае, помимо стикера с формулой, нанесена красивая этикетка с примерными значениями.

Но узнать свойства окон со стеклопакетом можно. Эти значения зафиксированы в протоколах испытаний. При декларировании качества изделий производитель должен передать их на экспертизу. Оцениваются изоляционные способности окон и выносится результат о соответствии классности.

Изделия на экспертизу подаются в типовом сочетании рамы, створки и стеклопакета. Таким образом на стандартную комплектацию у производителя должна быть оценка характеристик по основным параметрам. Чаще всего по стеклопакету оценивается теплоизоляция (приведенное сопротивление теплопередаче).

Некоторые значения показателей стеклопакетов по формуле можно найти в ГОСТе 30674-99 (Блоки оконные из поливинилхлоридных профилей), и в ГОСТе 24866-99 (Стеклопакеты клееные строительного назначения), а также их более новых редакциях.

№3. Тип стекла в стеклопакете

Классическим вариантом считается использование в стеклопакете обычного флоат-стекла толщиной 4-6 мм. Технология позволяет получать идеально ровное и одинаковое по толщине стекло, которое отлично пропускает свет с улицы. Стандартом является стекло толщиной 4 мм, более толстые (5-6 мм) рекомендуют использовать в шумных районах и на последних этажах, где порывы ветра имеют приличную силу. Обычный стеклопакет обладает неплохими тепло- и звукоизоляционными свойствами, хорошо противостоит огню, но совершенству нет предела – сегодня появились стекла, где те или иные характеристики значительно улучшены.

Кроме обычных, могут использоваться и специальные стеклопакеты:

энергосберегающие низкоэмиссионные стеклопакеты позволяют сохранять тепло в квартире и уменьшать затраты на отопление. Уникальные свойства обычное стекло приобретает благодаря напылению веществ, которые пропускают длинноволновое излучение, но задерживают коротковолновое, проще говоря, свет заходит, а тепло не выходит. Сегодня чаще всего используются i-стекла с напылением ионами серебра: они показывают отличные теплоизоляционные свойства, но боятся атмосферных воздействий. K-стекла дешевле, устойчивее к негативным факторам окружающей среды, но с точки зрения сохранения энергии менее эффективны. Энергосберегающим, как правило, является только одно стекло в стеклопакете. Летом оно отлично отражает тепло с улицы, а зимой – не позволяет домашнему теплу выходить из квартиры (см. иллюстрацию). Заполнение камер аргоном позволяет еще больше повысить теплоизоляцию. Подсчитано, что при использовании низкоэмиссионного стекла удается повысить сопротивление теплопередаче однокамерного стеклопакета до 0,56 м²К/Вт, а двухкамерного – до 0,75 м²К/Вт (уровень обычного трехкамерного);

солнцезащитные стеклопакеты незаменимы в тех случаях, когда окно выходит на юг, и солнечные лучи буквально слепят домочадцев и портят обои, предметы мебели, ковры и т.д. Защиту от ультрафиолета имеют тонированные в массе стекла, стекла с нанесенной тонировочной пленкой, закаленные стекла и стекла с зеркальной поверхностью. Солнцезащитный стеклопакет может стать одновременно и энергосберегающим, если внутреннее стекло имеет покрытие с ионами серебра, которое отражает тепловое излучение от радиаторов обратно в квартиру;
шумозащитные стеклопакеты отличаются использованием многослойного стекла триплекс и звукоизоляционной пленки. Для повышения звукоизоляции используется специальная акустическая монтажная пена. Комплекс таких решений позволяет снизить уровень уличного шума на 35 дБ и более. Кроме того, стекло триплекс – это повышенная безопасность и теплоизоляция. Шумоизоляция зависит и от многих других факторов, о чем поговорим далее;
огнеупорные стеклопакеты могут выдерживать высокие температуры и быть абсолютно безопасными для человека за счет использования металлической сетки, на которую закрепляется стекло, или благодаря многослойному стеклу триплекс;
ударостойкие стеклопакеты выдерживают серьезные механические нагрузки, препятствуют взлому, а если и разбиваются, то осколки не имеют острых граней и удерживаются пленкой. Подобных свойств удалось добиться благодаря использованию стекол триплекс, которые, напомним, также обеспечивают отличную звукоизоляцию и могут задерживать ультрафиолетовое излучение.

Некоторые производители предлагают и еще более современные и «умные» стеклопакеты. Так, например, в Японии изобрели грязеотталкивающее покрытие, благодаря которому отпадает необходимость в постоянном мытье окон, а это существенная экономия, если речь идет о высотных зданиях. Грязь к такому стеклу почти не липнет, под действием солнечных лучей разрушается и смывается дождевой водой.

Некоторые производители предлагают стеклопакеты, позволяющие легко менять уровень прозрачности стекла и при необходимости превращать его в матовое, чтобы оградиться от любопытных взглядов снаружи. Для решения проблемы образования наледи выпускаются стеклопакеты с электроподогревом. Нагрев стекла заставляет таять снег и наледь, а заодно выступает дополнительным источником тепла в квартире.

Энергосберегающий стеклопакет

Однокамерный энергосберегающий стеклопакет

Энергосберегающий стеклопакет является одним из самых востребованных видов на данный момент. Главным его свойством является высокая теплоизоляция.

Данный вид стеклопакета производится с помощью специального стекла, поверх которого наносится низкоэмисионное покрытие, о котором мы упоминали ранее. Такие окна обладают уникальным свойством: они беспрепятственно пропускают солнечные лучи внутрь помещения, а тепло наружу не выпускают.

Существует три вида стеклопакета с энергосберегающим стеклом:

С селективным стеклом.
С к-стеклом.
Сi–стеклом.

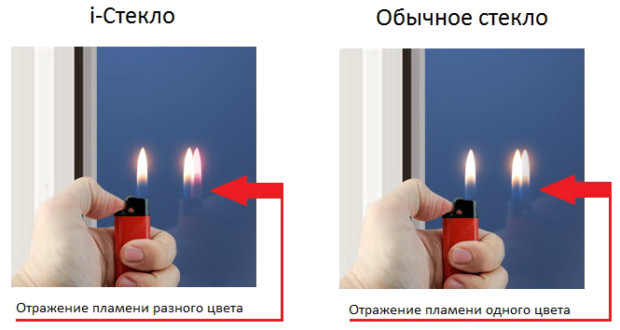

Наиболее эффективным является стеклопакет с i-стеклом. Его строение выглядит следующим образом:

i-стекло.
Внутреннее стекло.
Покрытие из ионов серебра – наносится на внутреннюю сторону стекла и отражает инфракрасное излучение.
Газ аргон, помещенный в воздушном пространстве – препятствует разрушению серебряного покрытия и способствует повышению уровня теплоизоляции и звукоизоляции.
Рамка.
Изолирующий барьер.
Осушитель
И второй изолирующий барьер.

Строение обычного стеклопакета выглядит почти таким же образом, за исключением серебряного покрытия и газа аргона.

Вот список конкретных достоинств энергосберегающего стеклопакета:

Наилучшая теплоизоляция среди всех видов стеклопакета.
Возможность сэкономить на кондиционировании в жаркую погоду.
Долгий срок службы и низкий вес конструкции за счет использования одной камеры.
Препятствует проникновению вредных ультрафиолетовых лучей.

Одним из лучших производителей энергосберегающего стеклопакета является итальянская фирма SIMAC.

https://youtube.com/watch?v=wPo20WDAgpw

Роль стеклопакета в окне

Стеклопакет часто ассоциируется с окном, говоря пластиковые стеклопакеты (алюминиевые стеклопакеты, деревянные стеклопакеты) и доля истины в этом есть. Современное окно состоит из стеклопакета, профиля, фурнитуры. Стеклопакет важный элемент оконной конструкции, занимающий преобладающую площадь – 70%-90%.

Через окна со стеклопакетом в дом проникает солнечный свет, через него можно увидеть окружающий мир – то, ради чего первобытные люди начали делать отверстия в стенах.

Современный стеклопакет кардинально отличается от своих предшественников – кусочков слюды или бычьего пузыря. Технический прогресс научил стекло избирательно пропускать излучение, сохранять в доме тепло. Стекло стало прочным, красивым, суперпрозрачным.

Фото: возможности современных окна стеклопакеты многогранны. oknamedia

Какие улучшения можно сделать?

Изготовление пластиковых окон предусматривает применение дополнительных функций. По представленному вопросу можно выделить:

1. Гребенка для пластиковых окон – это стандартные ограничители, которые дают возможность самостоятельно отрегулировать угол наклона створки вовнутрь.

Ограничитель открывания пластиковых окон имеет 4 положения, отчего каждый найдет комфортное поступление воздуха. Положения допускают открытие от 10 до 77 мм.

2. Замки на пластиковые окна от детей – это обязательная мера безопасности при наличии в доме ребенка. Представляет собой стандартный замок, находящийся на нижней части створки, который закрывается на ключ.

При их наличии можно проветривать окна, откинув створку на нужный угол. Ключ блокирует возможность повернуть створку – открыть окно стандартным образом, отчего увеличиваются риски падения детей с высоты.

3. Антикошка на пластиковые окна – представляет собой стандартную сетку, крепление которой происходит к рамам створки с помощью саморезов и более сложных болтов.

Снять ее под силу только с помощью отвертки – потребуется выкрутить саморезы для устранения сетки.

Такое ограждение имеет больший размер прорезей в сетке в сравнении с москитной защитой, выдерживает до 20 кг веса кошки, даже если она начнет забираться по прутьям.

Сегодня представлены многочисленные вариации с изготовлением специального сетчатого выступа – животное может «выйти» на улицу на 30-40 см и посидеть в своеобразной клетке.

4. Приточный клапан на пластиковые окна – своеобразный и негромоздкий аналог кондиционера, который обеспечивает поступлением воздуха с улицы помещение.

Все пластиковые конструкции установлены таким образом, что перекрывают естественную вентиляцию помещения, отчего в комнате становится душно, но открытые окна ухудшают ситуацию холодным воздухом.

Чтобы подобного не происходило, рекомендуется использовать приточные клапаны, обеспечивая поступление струи воздуха без создания сквозняка или увеличения шума с улицы.

5. Москитные сетки – это дополнительный элемент, предназначенный для защиты жителей квартиры или дома от проникновения насекомых.

Пластины съемные, крепление их незначительное, поэтому опираться на сетки нельзя.

Увеличиваются случаи выпадения детей из окон вследствие надавливания на сетку.

Это основные дополнительные элементы, которые приобретают себе клиенты компаний по изготовлению и монтажу пластиковых окон. Защита от детей на пластиковые окна оказывает пользу и для кошек.

Известно множество случаев, когда от сквозняка откидная створка закрывается в момент выхода животного на улицу через окно. Нередко животные гибнут от подобных травм, поскольку происшествие ведет к внутреннему кровотечению.

Советы по выбору

Дадим несколько полезных рекомендаций, которые пригодятся при выборе подходящего варианта стеклопакета.

Первым делом нужно определиться с размерами. Не рекомендуем самостоятельно снимать мерки, и заказывать оконную систему по ним. Лучше всего пригласить профессионального замерщика, который сможет грамотно подойти к этой важнейшей операции. Услуги замерщика, кстати, большинство фирм-производителей оконных систем, предоставляет бесплатно.

Приобретая окна, учтите, какая погода на улице. Если температура за окном ниже 15 градусов мороза, то установку проводить не рекомендуется — вымерзнет все помещение.

Рекомендуем при выборе изделия ориентироваться на одно- и двухкамерные варианты. Трехкамерный стеклопакет далеко не всегда оправдан: стоит он дорого, а необходимость в нем возникает только разве что в Сибири.

Советуем обратить внимание на стеклопакеты немецкого производства: здесь вы найдете гарантированное качество, и приобретете долговечный, надежный, проверенный временем продукт. Кроме немецких, заслуживают внимания также окна шведских и латвийских производителей, а также наши, отечественные

Китайские варианты рассматривайте в последнюю очередь, так как их низкая цена с лихвой компенсируется не самым высоким качеством.

Однокамерный стеклопакет

Однокамерный (иногда его называют одинарным) стеклопакет имеет в своей конструкции два стекла и воздушный зазор между ними, образуя, таким образом, своеобразную камеру. Она и дала название данной разновидности стеклопакета.

Стандартный однокамерный стеклопакет имеет ширину 24 мм и состоит из двух стекол, каждое толщиной 4 мм, и зазора между ними толщиной 16 мм. Еще сравнительно недавно, пару десятков лет назад, пластиковые окна с такими стеклопакетами были широко распространены. Но после введения новых правил по теплотехнике, они уже не соответствуют современным требованиям, и не могут применяться при остеклении в жилых комнатах.

Поэтому основанная область применения однокамерных стеклопакетов в настоящее время – это остекление балконов и лоджий, а также нежилых или производственных помещений, которые не отапливаются. Достаточно часто однокамерные стеклопакеты применяются в частном домостроении при остеклении веранд, террас или дачных домиков. Причина этого очевидна – данная разновидность оконных конструкций имеет самую невысокую цену, по сравнению с двух- и, тем более, трехкамерными.

Рис. 2. Однокамерный вариант.

Бронированный стеклопакет

При выполнении работ по остеклению нижних этажей жилых домов, а также зданий и сооружений коммерческой направленности (офисы, банки, магазины и т.д.) одним из необходимых требований, предъявляемых к оконным конструкциям, является высокая ударостойкость и прочность. В этом случае, как правило, используются бронированные стеклопакеты. Они бывают двух видов:

антивандальные. При изготовлении стеклопакета используется триплекс, состоящий из нескольких стекол, которые соединены прессованием в единую конструкцию, покрытую специальной пленкой. Триплекс имеет высокую прочность и способен выдержать достаточно серьезные механические воздействие. Пленка позволяет не разлетаться осколкам, если стекло все-таки будет разбито;
безопасные. При изготовлении стеклопакета используется специальное закаленное (эмалированное) стекло. Оно, помимо высокой прочности, обладает немаловажным плюсом – в случае разрушения происходит распадение стекла на небольшие осколки, которые не имеют острых и опасных граней, о которые можно порезаться.

Стоимость бронированных стеклопакетов заметно выше, если сравнивать их с обычными. Тем не менее, благодаря уникальным прочностным характеристикам, они получили достаточно широкое распространение.

Рис. 6. Принцип действия бронированного стеклопакета.

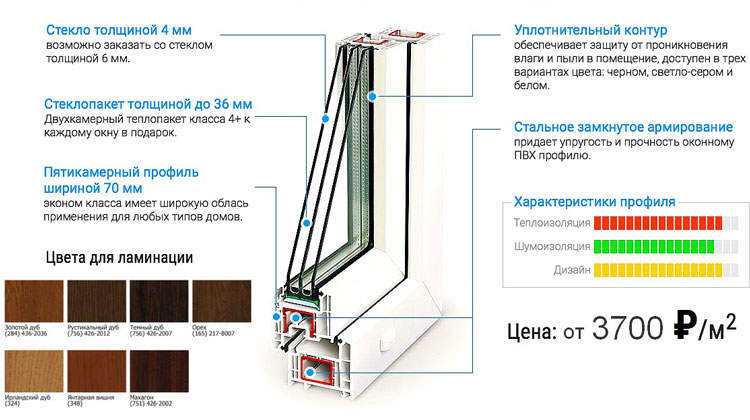

Устройство стеклопакета

Стеклопакет — это конструкция из 2, 3 или 4 стекол соединенных между собой. Между ними по периметру устанавливается дистанционная рамка из алюминия или оцинкованной стали, реже пластика. Внутренние полости стеклопакета герметичны. Стыки стеклянных полотен и рамки герметизируются бутилом. Затем по всему периметру наносится второй слой герметика (силиконового или полиуретанового). Он изолирует рамку от внешней среды и обеспечивает дополнительную изоляцию внутренних полостей.

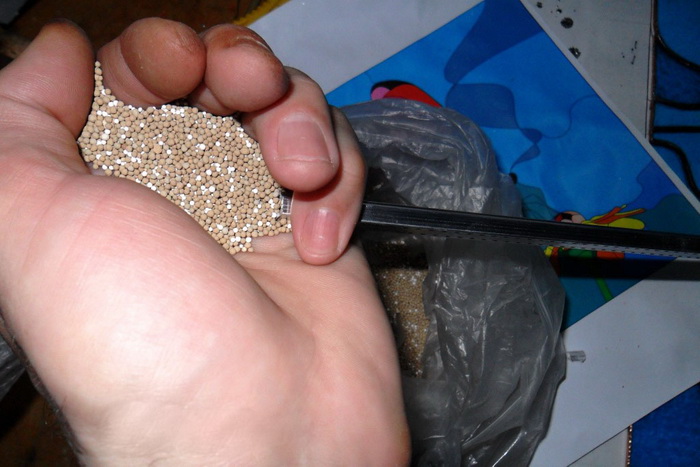

Дистанционная рамка полая с перфорацией. Внутри нее помещают гранулят, способный впитывать остаточную влагу из стеклопакета, предотвращая запотевание изнутри.

Внутренние полости стеклопакета чаще всего заполняются осушенным воздухом. Также используются другие газы, плотность которых выше — они обеспечивают более эффективную теплоизоляцию.

В пластиковом окне стеклопакеты удерживаются штапиком с резиновым уплотнительным контуром. Для нормального функционирования всей конструкции необходимо чтобы пакет был неподвижен, а резина плотно прилегала к стеклу.

Для производства стеклопакетов используется стекло марок М1, М2, М3 и другие. Полотна классифицируются по ГОСТ 111-90. Чем ниже числовое значение, тем выше качество материала: меньше искажения и дефектов на 1 кв.м. Толщина стекол чаще всего 4 мм, иногда одно из них может быть 6 мм, для улучшения звукоизоляции.

Общая толщина стеклопакета складывается из стекол и ширины дистанционных рамок. Стандартные варианты: 24, 32, 36, 40, 42 мм.

Ударостойкий стеклопакет

Ударостойкий стеклопакет, по сути, является аналогом бронированного, практически ничем не отличаясь от него. Строго говоря, разница заключается только в малозначимых нюансах. Для бронированного стеклопакета главным требованием является стойкость к пробиванию или прорубанию и возможность противостоять механическим воздействиям любыми предметами. Они используются, в основном, на коммерческих объектах.

Для ударостойкого стеклопакета требования по прочности и стойкости несколько ниже, основанная направленность – антихулиганская и антивандальная. При этом ударостойкие стеклопакеты значительно дешевле бронированных, поэтому гораздо чаще устанавливаются в жилых домах.

Ударостойкие стеклопакеты изготавливаются по тем же технологиям, что и бронированные:

с использованием триплекса;
с применением закаленного стекла.

В большинстве случаев также наклеиваются разнообразные защитные пленки, препятствующие разлетанию осколков и повышающие прочность всей конструкции.

Рис. 9. Ударостойкий стеклопакет в действии.

Выбор стеклопакета и климат региона

На большей части территории России целесообразно использование двухкамерных стеклопакетов. Однокамерные подходят для остекления неотапливаемых помещений и жилых при условии наличия низкоэмиссионного стекла в структуре. Трехкамерные имеет смысл устанавливать только в регионах с суровым климатом, сильными ветрами и морозами.

Для улучшения теплоизоляции следует применять энергосберегающие конструкции. На территории с большим количеством солнечных дней — тонированные и солнцезащитные.

Чтобы не переплачивать за лишние функции, следует определить какие свойства наиболее важны в каждом отдельном случае. Если вы затрудняетесь, обратитесь к профессионалам для получения консультации.

Свойства и особенности стеклопакетов с разным количеством камер

Многие важные свойства стеклопакетов зависят от того, какое количество камер входит в конструкцию. Рассмотрим основные варианты типовых изделий:

Однокамерный

Представляет собой два стекла, между которыми расположена одна воздушная камера. Изолирующие, поглощающие, отражающие и другие эксплуатационные характеристики однокамерного стеклопакета зависят от толщины стекол, ширины пространства между ними, наличия/отсутствия на полотнах специальных пленок, напыления, тонирования, усиления и т.д.

Двухкамерный

В состав конструкции входят три стекла, последовательно скрепленных между собой через определенные промежутки, с двумя воздушными камерами между ними. За счет большего числа стекол и камер, чем у обычных моделей, конструкции обладают лучшими показателями изоляции и защиты от внешних воздействий.

Двухкамерные стеклопакеты могут оснащаться стеклами одинаковой и разной толщины, а также иметь камеры с различающейся шириной. Теплопотери в помещениях, оборудованных пластиковыми окнами с двойными стеклопакетами, гораздо меньше, чем в зданиях с одинарными окнами.

Трехкамерный

Имеет четыре стеклянных полотна и три разделяющие камеры между ними. Для типовых оконных конструкций трехкамерные стеклопакеты – вариант с максимальной защитой от холода, влаги, посторонних звуков и других внешних воздействий. По желанию клиента возможно изготовление окон с большим количеством стеклянных отсеков, однако, как показала практика, особого смысла в этом нет – дальнейшее увеличение технических показателей минимально.
