Как сделать bluetooth-колонку своими руками

Вырезаем отверстия

Затем я поставил заднюю панель на место и просверлил отверстия для винтов, которые будут удерживать заднюю панель. Я также просверлил отверстие с правой стороны корпуса для главного выключателя.

Также просверлили выемку, чтобы фанерный диск оставался на месте. Для этого я просверлил глубину 3 мм в корпусе с помощью насадки размером с фанерный диск. Затем я использовал буровую головку меньшего размера, чтобы просверлить ее до конца, вокруг отверстия для диска, чтобы она могла опираться на него. Фанерный диск затем был приклеен на место и отшлифован с помощью наполнителя, нанесенного по краям, чтобы заполнить любые пробелы.

Затем я просверлил четыре отверстия в нижней части корпуса для резиновых ножек. Это хорошая идея сделать этот шаг перед покраской корпуса, так как эти отверстия пригодятся при покраске.

Подготовка к сборке блютуз-колонки

Для сборки колонки необходимо купить компоненты и подготовить рабочее место, где будет производиться сборка. Рабочее место должно хорошо проветриваться.

Компоненты

Какие компоненты необходимы:

• низкочастотный динамик — 2 шт.;
• высокочастотный динамик («пищалки») — 2 шт.;
• двухканальный кроссовер — 2 шт.;
• пассивная мембрана — 2 шт.;
• аккумуляторный блок из трёх 3S батарей;
• плата защиты;
• зарядное устройство;
• усилитель;
• bluetooth-модуль с заземляющим изолятором;
• модуль повышения напряжения (повышающий преобразователь);
• разъём питания и переключатель;
• фанера толщиной 18 мм;
• фанера толщиной 3 мм.

Необходимые компоненты

Необходимые инструменты

Лазерный резак и электрический лобзик можно заменить ручным лобзиком.

Какие инструменты нужны:

• клеевой пистолет;
• фрезер;
• губка;
• конусное сверло;
• нож;
• малярный скотч;
• эпоксидный клей;
• электролобзик;
• дрель;
• паяльник;
• коронки по дереву;
• водостойкий столярный клей;
• пробойник;
• мультиметр;
• лазерный резак.

Также можно добавить плату-декодер, если есть необходимость воспроизводить музыку с флешки.

Фотографии готовой блютуз колонки

Вот мы пришли к завершению самоделки!

Смотрим, что у нас получилось!

Заряжаю данную колонку при помощи usb от компьютера, при зарядке светится красный светодиод, а когда зарядка окончена — светится синий светодиод.

Скажу следующее, что колонка оправдала все мои ожидания, ее размеры позволяют носить и брать ее повсюду, громкость у нее приличная, особенно в это ощущается в квартире, звук, конечно, не как у современных колонок, но довольно хороший, мне нравится. Конектится по блютузу без проблем. Время автономной работы пока что не скажу, еще не удалось ее посадить, но думаю, на часов 6 точно хватит.

На этом заканчиваю свою статью!

Если возникли вопросы, спрашиваем!

Всем спасибо за внимание!

До новых встреч!

Варианты портативных блютуз колонок, которые можно сделать самостоятельно

Существует множество вариаций сборки Bluetooth колонок. Можно использовать не четыре, а два одинаковых динамика, на которые будет подаваться один и тот же звук. Такое устройство будет обладать меньшими габаритами, но и качество звука будет несколько хуже.

Существуют также вариации сборки с двумя динамиками для высоких частот и одним большим сабвуфером.

Мощная или нет колонка получится, зависит от ее составляющих.

Если пользователю нужна совсем небольшая портативная колонка, то можно собрать такое устройство используя лишь один динамик. Для этого понадобится лишь сам динамик, аккумулятор(можно использовать из старого телефона), Bluetooth-модуль, модуль заряда, каскад усиления и тумблер питания.

• В первую очередь в корпусе необходимо разместить АКБ. К ней подсоединить модуль заряда, который оснащен двумя светодиодами, сигнализирующими о процессе зарядки.
• К аккумулятору также следует подключить Bluetooth модуль и каскад усиления. Элемент для обеспечения беспроводной связи нужно подключать через тумблер питания.
• От Bluetooth компонента сигнал будет поступать к динамику через усилитель. На самом модуле имеются соответствующие выходы, которые следует подсоединить, соблюдая полярность.

Подготовка аккумуляторов

Поскольку я включил всю информацию о проводке в видео и схему соединений, я не буду вдаваться в подробности. Поэтому я хотел бы предоставить больше информации о батарейном блоке, так как для большинства людей проводка батарейного блока является загадкой.

Для создания мощного аккумулятора нам нужны три основных компонента — литий-ионные элементы, BMS и источник питания для зарядки.

Для литий-ионных элементов я выбрал три элемента NCR18650PF емкостью около 2,8 Ач каждая. Они использовались в течение достаточно долгого времени, поэтому их емкость ниже.

Поскольку мы стремимся к напряжению около 12 Вольт для усилителя, мы будем использовать 3S (три элемента последовательно) BMS (система управления батареями). Плата BMS является важным компонентом батарейного блока, поскольку она будет контролировать зарядку и разрядку батареи, обеспечивая, чтобы все элементы оставались сбалансированными и защищены от коротких замыканий, чрезмерной разрядки и многих других рисков.

Вы можете увидеть изображение схемы подключения аккумуляторной батареи. Это действительно просто и легко сделать. Многие люди боятся паять, но из моего опыта пайки многих из них — это безопасно, если вы позаботитесь об этом. Главное — нагревать элемент при пайке в течение как можно меньшего времени — поэтому используйте паяльника высокой мощности.

Чтобы собрать аккумулятор, я положил элементы друг напротив друга и склеил их горячим клеем. Затем я наклеил кусочек двусторонней ленты на каждую ячейку, а сверху приклеил BMS, убедившись, что клемма B выровнена с отрицательной клеммой первой ячейки, а клемма B+ обращена к положительной клемме третьей ячейки. Остальную проводку можно увидеть на картинках выше.

После завершения пайки я защитил контакты с помощью ленты Kapton, чтобы избежать короткого замыкания.

Сборка схемы

Сначала спаиваем всю схему, кроме входа для миниджека и кнопки, чтобы удобнее потом было вставлять в корпус. Аккумулятор используем Philips на 1050 мА. Потребление используемой платы около 100 мА, поэтому аккумулятора хватит примерно на 10 часов работы.

Припаиваем контролер питания к аккумулятору. После этого через выключатель припаиваем провода от контролера питания к плате декодера. Повторяем подключение с усилителем. Припаиваем светодиод к плате декодера, а светодиод к плате усилителя, пропуская через резистор 10 кОм. Не забываем про полярность. Теперь припаиваем резисторы. Они нужны для того, чтобы при воспроизведении было меньше хрипов и посторонних звуков. Подключаем плату к усилителю и по очереди их запускаем. Если светодиоды загорелись и получилось воспроизвести звук, значит, схема собрана правильно.

Теперь можно припаять переменный резистор для регулировки громкости. Проверяем. Включаем плату питания и усилитель и поворачиваем регулятор громкости.

Что? Зачем? и Почему?

У всех из нас есть такая часть квартиры, как кухня, где мы проводим значительную часть времени. У многих, скорее всего, имеется телевизор, радио и т.п. техника, которую мы включаем во время трапезы, приготовления пищи, или просто так смотрим-слушаем, ну так вот, к чему я.

Совсем недавно у меня закончился ремонт на кухне, и мне захотелось добавить в интерьер что-то интересное, и необычное.

Как, вы, наверное, уже поняли, этой вещью будет «Портативная музыкальная колонка

Почему именно ее, да потому, что готовить и т. д. в тишине довольно скучно, а под музыку куда интересней это, получается, думаю, многие согласятся!

Тем более сделать для себя что-то полезное, да еще и своими руками, что может быть лучше ?!

И так начнем!

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

Bluetooth колонка своими руками? Да, сейчас я расскажу самый легкий способ, как из своей старой домашней акустики сделать довольно популярную в наше время Bluetooth аппаратуру.

Необходимые материалы

Для проведения работ потребуются:

• дрель;
• изолента;
• кусачки (можно заменить ножницами);
• тонкий паяльник на 30-40 Вт;
• крестовая отвертка;
• припой;
• линейка либо сантиметр;
• термоклей;
• флюс для пайки;
• выключатель;
• провода (при возможности выбрать 4 разных цвета);
• разъем и штекер 3,5 мм;
• модуль Micro USB для зарядки;
• arduino nano;
• наждачная бумага;
• модуль блютуз BLK-MD-SPK-B;
• литий-ионная батарея 3,7 В.

Воспользоваться можно и уже готовыми старыми колонками. При выборе отдавайте предпочтение некрупным легким устройствам. Оценивайте и технические характеристики: качество звука, нижнюю и верхнюю границы диапазона. Если человек решает воспользоваться готовой колонкой, дополнительно ему понадобятся лишь Bluetooth-модуль и литий-ионный аккумулятор.

Простой способ изготовления блютуз колонки

В первую очередь для изготовления такого устройства понадобиться корпус. Наилучшим решением станет его изготовление из фанеры.

Панели

На передней панели необходимо сделать отверстия под 4 вида динамиков. Пара больших отверстий предназначены для НЧ динамиков. Отверстия поменьше нужны для ВЧ динамиков. Устройства следует размещать попарно, пара НЧ и ВЧ слева и справа.

На задней панели следует расположить пассивные мембраны, а также разъемы для зарядки и тумблер питания.

Боковые панели должны быть герметичны и обработаны, так как нарушение их целостности приведет к ухудшению качества звука в целом и появлению нежелательных вибраций корпуса.

На задней панели, как было сказано ранее, располагаются пассивные мембраны, которые значительно увеличивают глубину баса. Они не являются электронными приборами и не требуют включения в схему. Мембраны крепятся к корпусу гелиевым супер-клеем.

Питание

Начать следует с питания. В случае если напряжение будет подаваться от аккумуляторов, потребуется дополнительная плата защиты. Потому что литий-ионные батареи весьма чувствительны как к короткому замыканию, так и к чрезмерному заряду.

Вместе с платой защиты следует подключить и тумблер питания. При подключении последнего следует соблюдать полярность, иначе устройство выйдет из строя. Для того чтобы это проверить, следует сначала подключить аккумулятор и проверить напряжение.

Bluetooth

Следующим шагом будет подключение Bluetooth модуля. На данном элементе есть отдельные выходы для питания, отдельные выходы для аудиосигнала. Сам модуль уже обладает и АЦП и приемной антенной, поэтому он сам будет принимать и обрабатывать сигнал. Питание на модуль будет приходить от платы защиты на специальные контакты.

Bluetooth-модуль, в свою очередь, следует подключить к усилителю через повышающий каскад.

Сигнал от усилителя будет поступать на кроссоверы, главная задача которых — разделение звука на высокие и низкие частоты. К соответствующим выходом подключаются соответствующие динамики.

Когда все элементы окажутся соединены, их следует разместить на задней панели. Желательно, чтобы провода не пересекались между собой. Это может вызвать ненужные помехи, которые нарушат качество звучания.

После того как все детали будут размещены, следует закрепить переднюю панель. Портативная колонка jbl собрана и готова к работе.

Пайка модулей

Самое интересное в сборке для многих – это пайка компонентов, здесь все очень просто:

Для начала соединим усилитель и Bluetooth модуль BT162

Включаем и нагреваем паяльник.

Припевам провода (красный и черный) питания к усилителю, затем провода (зеленый, желтый, синий) на аудиовход, не забудьте убедиться в правильной полярности.

Добавляем модуль питания.

В этом шаге автор использует модуль питания Step Up. Т.к. усилитель и блютуз модуль требует питания в 5 Вольт. А батареи дают только 3,2 вольт.

Используя данный модуль, можно увеличить напряжение до необходимых 5 вольт.

Для регулирования напряжения используется голубой потенциалометр. Припаиваем по 2 провода к модуля степ уп и к модулю заряда.

Установка компонентов корпус

Модуль заряда и переключатель

Сначала вклеиваем модуль заряда, для этого используем клеевой пистолет. Это быстро и дешево. Затем приклейте переключатель и припаяет провода от модуля заряда до переключателя.

Аккумулятор

Спаиваем и склеиваем между собой 2 аккумуляторные батареи типа 18650 и приклеиваем сборку на стенке задней панели. Там, где разместили модуль заряда.

Установка основных модулей

Сначала устанавливаем преобразователь напряжения, затем остальные модули, все крепим аналогично с помощью теплового клея.

После установки компонентов производим окончательную пайку.

Спаиваем провода питания от модуля степ с переключателем, незабываем о проверке полярности, это очень важно. Приклеивание задней панели

Приклеивание задней панели.

После того как все компоненты собраны склеиваем остальные стенки корпуса, аккуратно наносим клей и удерживаем стенки до тех пор пока клей не схватиться.

После склеивания деталей, автор рекомендуют пройти стенки дополнительно клеевым пистолетом. Для более качественного склеивания и герметизации корпуса.

Сначала нанесите большое количество суперклея на края, затем аккуратно прикрепите заднюю панель и удерживайте ее немного, пока она не застрянет должным образом. В конце приложите горячий клей для того чтобы прикрепить заднюю панель более сильно.

После крепления задней панели спаиваем провода динамиков с усилителем, проверим все на работоспособность Окончательная сборка.

После чего можно склеивать остальные детали корпуса. После склеивания с помощью наждачной бумаги и напильника можно очистить края стенок от следов клея.

Приступим к сборке беспроводной колонки

Я выбрал основной строительный материал для коробки 12 мм ДПС. Вместо этого вы также можете использовать фанеру и пропустить этап покраски и при этом добиться великолепного результата. Но для этого громкоговорителя я выбрал ДПС, так как хотел получить глянцевое покрытие. Общая ширина громкоговорителя должна быть не менее 70 мм, поэтому я намеревался вырезать 6 слоев 12-мм ДПС, что позволило получить ширину около 72 мм.

Я использовал относительно большой лист ДПС и обводил вокруг шаблона 6 раз, следя за тем, чтобы между каждой трассировкой шаблона оставался зазор. Однако нет необходимости быть точным с трассировкой, так как позже мы скорректируем линии и кривые с помощью шлифовальной машинки.

После того, как трассировка была выполнена, я взял и просверлил каждый угол прослеживаемого шаблона, стараясь держаться немного подальше от внутренних линий. Важно сверлить только наполовину, чтобы избежать разрывов на другой стороне. Когда все углы были просверлены на полпути, я просверлил до другой стороны. Затем я перевернул лист и снова использовал лобзик, чтобы полностью высверлить отверстия

Умная колонка своими руками

Смартфон

В основе колонки лежит старенький смартфон с установленным голосовым помощником. В моем случае, это Bluboo Picasso с Google Assistant и Алисой. В принципе, подойдет любой телефон, на который встанет голосовой помощник. Для работы устройства необходимо, чтобы у смартфона был постоянно включен экран. Для этого нужно зайти в Настройки / Для разработчиков и поставить галочку «Не выключать экран». Тогда, при подключении питания, экран телефона будет всегда включен. Для выключения экрана придется вынуть вилку из розетки

Приложения устанавливаются в зависимости от потребностей и задач, но понятно, что обязательно будет нужен голосовой помощник для управления колонкой. Кроме Алисы и Google Assistant я поставил YouTube, YouTube Music, виджет Я.Погоды, TinyCam — чтобы приглядывать за детьми, TuneIn для радио. В фоне висит Viber и почта для просмотра уведомлений.

Звук

Динамик 8Ом (EAS12S11F) Тихого звука динамика смартфона явно недостаточно для больших помещений. Поэтому присоедил к нему колонки. Из своих запасов взял пару старых динамиков 8Ом и прикупил плату усилителя.

Плата усилителя

Стерео усилитель на основе чипа PAM8406 и питается от 5В (т.е. от USB), рассчитан на динамики 4Ом. Это значит, что динамики 8Ом к нему подключать можно, а вот 2Ом – нельзя, сгорит. На Ali похожие усилители можно найти по запросам «pam8406» и «amplifier board».

У колонки получился на удивление неплохой звук, т.е. послушать в фоне радио и передачи на YouTube его вполне хватает. А вот слушать классическую музыку – уже точно нет.

Корпус

Основу корпуса я напечатал на 3D принтере. Испугавшись, что крышка из пластика будет дребезжать – сверху и снизу поставил фанеру. Исходники для печати:

Проект на Thingiverse Чертежи на Fusion360

Изначально думал, что придется ставить выносной внешний микрофон типа hands free, но микрофоны телефона оказалась достаточно чувствительными, чтобы слышать команды из корпуса.

Вид изнутри

Можно обойтись и без 3D печати, просто из подручных материалов (ДСП или фанеры) сделайте открытую колонку. Подробнее об открытых колонках можно посмотреть, например, здесь.

Общие впечатления

Колонка прочно обосновалась на кухне — это одновременно часы, таймер, радио, маленький телевизор, музыкальный центр и интерактивная игрушка, с которой периодически пытаются общаться дети.

Нельзя сказать, что получился просто «телефон с колонкой», пользовательский опыт сильно отличается от повседневного использования смартфона. Как ни странно, это принципиально другое устройство: оно стационарное и с ним надо разговаривать, а не тыкать в экран. В результате, первые впечатления сугубо положительные – устройство получилось неожиданно интересным и полезным.

В живую это выглядит как-то так:

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны, многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

• Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
• Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру, наушники, колонки, видеокамеры и прочие гаджеты).
• Разговаривать по телефону, не держа его руками.
• Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
• Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.

То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.

Процесс сборки

Сборка начинается уже на этапе электромонтажных работ.

1. Удобнее вначале соединить верхнюю, нижнюю и боковые грани.
2. Затем выполняется монтаж и подключение электроники и батареи.
3. Далее устанавливается задняя стенка.
4. После опробования электроники подключается динамик, проверяется звук и общая работоспособность устройства.
5. Наконец, динамик с передней стенкой ставится на своё место, колонка окончательно закрывается.

Убедившись, что колонка работает штатно, декорируйте её специальной лентой, синтетическими обоями или тканью. Рекомендуется со стороны динамика установить металлическую сетку или решётку – она защищает диффузор от случайных тычковых движений.

Детали и инструменты

Для этого проекта я решил попробовать реализовать не только Bluetooth 4.0, но и модуль WiFi. Здесь я использую модуль Up2Stream WiFi, который очень прост в использовании и обеспечивает отличное качество звука по разумной цене. Есть также вход Aux, который при подключении автоматически отключает вход Bluetooth или WiFi, что позволяет нам сделать более простой и чистый внешний вид динамика с меньшим количеством кнопок и переключателей.

Динамик питается от трех последовательно соединенных литий-ионных аккумуляторов 18650, что дает 12,6 Вольт и емкость около 3 Ач. Ячейки контролируются системой управления батареями (BMS), которую я подробно покажу, и как подключить ее к ячейкам. После тестирования я могу подтвердить, что эти клетки способны обеспечить необходимую мощность в течение примерно 6-8 часов в зависимости от объема.

Для усилителя я выбрал один из моих любимых усилителей класса D — Yamaha YDA138-E . Он обеспечивает достаточную мощность для драйверов с большим количеством басов и чистых высоких частот. Одна из лучших особенностей этого усилителя заключается в том, что при воспроизведении динамика абсолютно не воспроизводится слышимый шум. Я пробовал много усилителей класса D, и я могу действительно сказать, что этот — самый лучший в своем ценовом сегменте.

Для модуля Bluetooth я выбрал аудио-ресивер KRC-86B Bluetooth 4.0. В настоящее время существует много плат, превосходящих эту, но она все еще работает великолепно, обеспечивает беспрепятственный звук и мгновенно подключается к потоковому устройству.

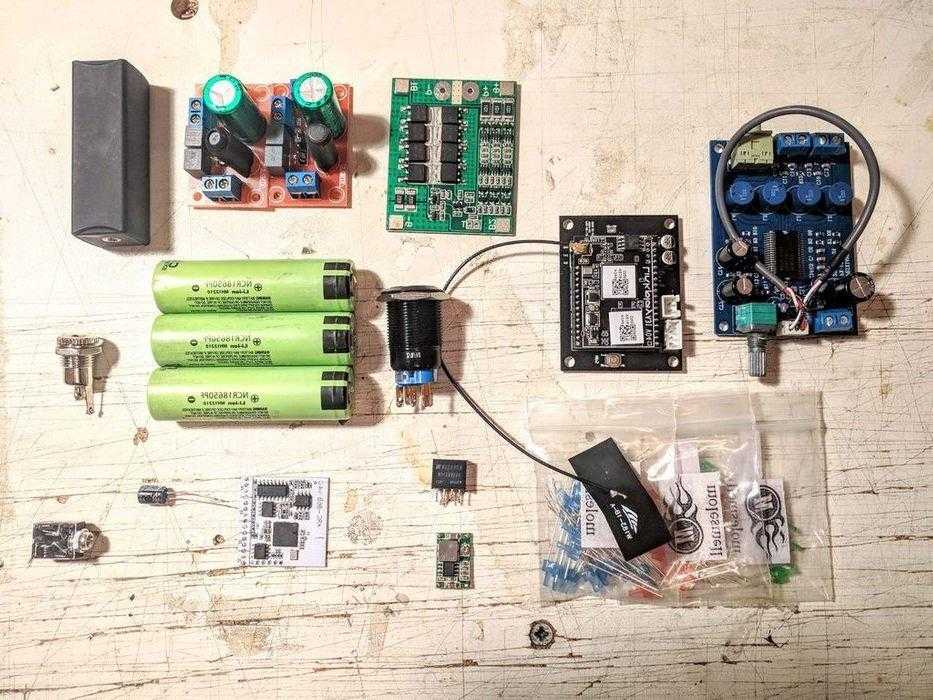

Детали:

• Модуль Up2Stream WiFi
• Усилитель YDA138-E
• Модуль Bluetooth V4.0
• Низкочастотные динамики 6 Ом
• ВЧ громкоговоритель на 6 Ом
• Пассивный Бас (3 шт.)
• Двухходовые кроссоверы (2 шт.)
• 19-мм светодиодный переключатель
• Panasonic NCR18650B (3 шт.)
• 3S светодиодный индикатор заряда батареи
• 3S BMS
• Зарядное устройство 12,6 В
• Лента Кэптона
• Регулятор напряжения Преобразователь 5V-23V
• Изолированный конвертер
• Изолятор контура заземления
• Двухпозиционный ползунковый переключатель
• Тактильная кнопка
• Входное гнездо постоянного тока
• Стерео Аудио Джек
• Аудио входной кабель
• Резистор 1 кОм
• Синий светодиод 2 мм
• Зеленый светодиод 2 мм
• Красный светодиод 2 мм
• Ручка усилителя
• Винты M2,3 x 12 мм
• Болты M3x8 мм
• Шестигранные гайки M3
• Клейкая полоска для пены
• Медные противостояния
• Резиновые ножки

Инструменты и материалы:

• Инструмент для зачистки проводов
• Водостойкий клей для дерева Titebond III
• Горячий клеевой пистолет
• Маршрутизатор
• Спиральный промывочный фрезерный бит
• Биты для промывки
• Шлифовальная губка
• Лента для маскировки
• Сервисный нож
• Эпоксидный клей
• Лобзик
• Дрель
• Паяльник
• Припой
• Подставка для пайки
• Сверла
• Мультиметр

Инструкция по самостоятельной сборке блютуз-колонки

Для выполнения работы следует провести ряд операций.

Изготовление корпуса

Есть два варианта корпуса для самодельной колонки:

• Использовать готовый. В качестве первого и бюджетного корпуса может служить футляр от очков или контейнер для еды, в которых необходимо просверлить отверстия под динамики и разъём для зарядки. Потом, после получения нужного нам опыта, можно купить готовый корпус в магазине для радиолюбителей.
• Изготовить из фанеры, МДФ или акрила. Тогда будет корпус нужного размера и формы.

Изготовление лицевой и задней панели из фанеры

Способ изготовления:

1. Нарезанная фанера намазывается столярным клеем.
2. Складывается в правильном порядке и укрепляется планками из МДФ.
3. Затем фанера зажимается струбцинами и оставляется на сутки, чтобы клей засох.

Изготовление лицевой панели

Задняя панель выпиливается по размеру передней.

Задняя панель может быть «глухой», но для улучшения качества звучания и расширения частотного диапазона на неё суперклеем приклеивают бас-рефлекторы (мембраны). Они работают без электричества за счёт изменения давления внутри корпуса.

Панель следует укрепить полосами из МДФ, их можно приклеить на суперклей.

Задняя панель

Изготовление боковых панелей

Боковые панели вырезают из высококачественной фанеры толщиной 18 мм.

Процесс изготовления:

1. Лицевая панель прикладывается к листу фанеры и обводится по контуру, затем делается отступ внутрь на 10 мм и проводится внутренний контур.
2. Затем подбирается коронка по дереву подходящего радиуса. Сверлятся отверстия по углам внутреннего контура, остальное выпиливается лобзиком.
3. После панель пилится по внутреннему контуру, а потом по наружному.
4. Боковые панели обильно промазываются столярным клеем, складываются в стопку и укладываются под пресс или сжимаются струбцинами до высыхания клея.
5. После высыхания боковая панель шлифуется.
6. Для большей герметичности её изнутри покрывают тонким слоем лака или клея.

Размещение электроники

Спаять всё по схеме просто, понадобится паяльник и припой. Для изоляции можно использовать термоусадочные трубки или изоленту.

Схема портативной колонки

Установка аккумулятора

Собирать батарейный модуль следует только из аккумуляторов с одинаковым напряжением, в противном случае плата защиты будет работать некорректно, что приведёт к частой перезарядке и порче аккумуляторов.

По схеме припаивается плата защиты (BMS-контроллер) и устанавливается гнездо зарядки и выключатель.

Сборка аккумуляторного блока, гнёзда зарядки и платы защиты

Подключение Bluetooth-модуля и усилителя

Для экономии места в корпусе рекомендуется крепить bluetooth-модуль к плате усиления. Для соединения используется тонкий провод. На этом этапе может быть произведена установка платы декодера для подключения флешки.

Вывод звука с телефона/ноутбука по Bluetooth на обычные колонки

ШАГ 1

И так, первое, с чего нужно начать — это осмотреть колонки (акустическую систему). В зависимости от их модели — могут использоваться разные разъемы/штекеры. В большинстве случаев, задействован либо mini Jack 3,5 мм, либо RCA (так называемые «тюльпаны»: желтый, красный, белый).

Пример (разные разъемы/штекеры на колонках)

Далее нам нужно приобрести такое устройство, как «Bluetooth Receiver» (т.е. Bluetooth приемник — которое будет принимать сигнал по беспроводной связи и передавать его на колонки). Стоимость среднего ресивера в диапазоне 500-1000 руб.

Отмечу, что ресиверы могут быть с поддержкой разных разъемов (именно поэтому я рекомендовал уточнить, какие именно на ваших колонках). На мой взгляд, лучше всего взять ресивер, на котором есть разъемы и под RCA, и под 3,5 Jack.

Китайский магазин AliExpress / скриншот

Внешний вид типового Bluetooth ресивера представлен на фото ниже

Обратите внимание, что сегодня желательно приобретать устройство с поддержкой Bluetooth 5.0 (от версии Bluetooth многое зависит: скорость подключения, стабильность и пр.)

Bluetooth Receiver (3,5 мм Jack Aux, RCA)

ШАГ 2

И так, ресивер приобретен…

Теперь необходимо подключить его к колонкам (акустической системе). Как правило все сводится к трем вещам:

1. соединить кабелем колонки с ресивером (RCA, Jack 3,5 и пр.). См. фото ниже;
2. подключить ресивер к питанию, обычно используется либо блок питания, либо USB порт (некоторые могут работать от батареи);
3. включить ресивер (почти все модели оснащены светодиодом).

Подключение Bluetooth receiver к колонкам

Кстати, некоторые модели ресиверов можно подключить сразу к двум-трем типам колонок (весьма удобно, если у вас большой «аудио-набор»).

ШАГ 3

Телефон

Если речь идет о смартфоне — то сначала необходимо открыть его настройки, раздел Bluetooth. Если включено обнаружение по Bluetooth — в списке доступных устройств появится марка ресивера. Останется ее выбрать и завершить сопряжение.

В некоторых случаях может потребовать ввод пин-кода. Его можно узнать на коробке с ресивером (или инструкции к нему). Вообще, обычно, используется что-то стандартное: 0000, 1111, 1234 и пр.

Сопрягаем Bluetooth приемник с телефоном (ноутбуком)

Ноутбук

Обратите внимание на трей (нижняя часть экрана, там, где часы) — как правило, если драйвер на Bluetooth адаптер на устройстве установлен, там должен быть соответствующий значок, кликнув по которому, можно начать сопряжение устройств (см. скрин ниже)

Добавление устройства Bluetooth

Если у вас Windows 10 — можно также использовать сочетание кнопок Win+i и во вкладке «Устройства» добавить новое… См. скрин ниже.

Windows 10 — настройка работы Bluetooth

Вообще, сопряжение ноутбука с Bluetooth receiver ничем не отключается от подключения беспроводных наушников. У меня на блоге была статья на эту тему, рекомендую ознакомиться, если у вас возникла проблема на этом этапе:

ШАГ 4

Собственно, на этом всё! Теперь, открыв какую-нибудь музыкальную композицию или фильм — звук будет передаваться на колонки. Удобно?!

Используем!

Кстати, на некоторых ноутбуках после подключения ресивера звук все также воспроизводится из встроенных динамиков. Обычно, это происходит из-за неправильного определения Windows устройства воспроизведения…

Это можно настроить вручную. Для этого нажмите сочетание кнопок Win+R, и используйте команду mmsys.cpl (универсальный способ для всех версий Windows).

mmsys.cpl — настройки звука

Далее, во вкладке «Воспроизведение» у вас будет отображаться несколько устройств, на которые можно подать звук: громкоговоритель, наушники, и т.д.

Среди них должен быть и наш ресивер (обычно отображается просто его модель). Найдя его среди списка — нажмите правой кнопкой мышки по нему, и выберите вариант «Использовать по умолчанию». Как правило, звук тут же начнет воспроизводится в колонках.

Использовать по умолчанию

PS

Если ваш ноутбук не находит ресивер, попробуйте предпринять рекомендации из этой заметки: https://ocomp.info/bluetoth-ne-vidimost-ustroystv.html

Лучшее — враг хорошего…

RSS
(как читать Rss)
