Как правильно расположить розетки на кухне

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».

Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом

Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

• гофрированный воздуховод;
• пластиковый воздуховод прямоугольного или круглого сечения.

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Варианты подключения вытяжки

На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.

Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него

При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью.

Для встроенной мебели розетку обычно монтируют непосредственно в шкафу

Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре (см. Как выбирается гофра металлическая для проводки).

Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.

Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.

Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой (см. Заземление и нулевой провод: как отличить) и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.

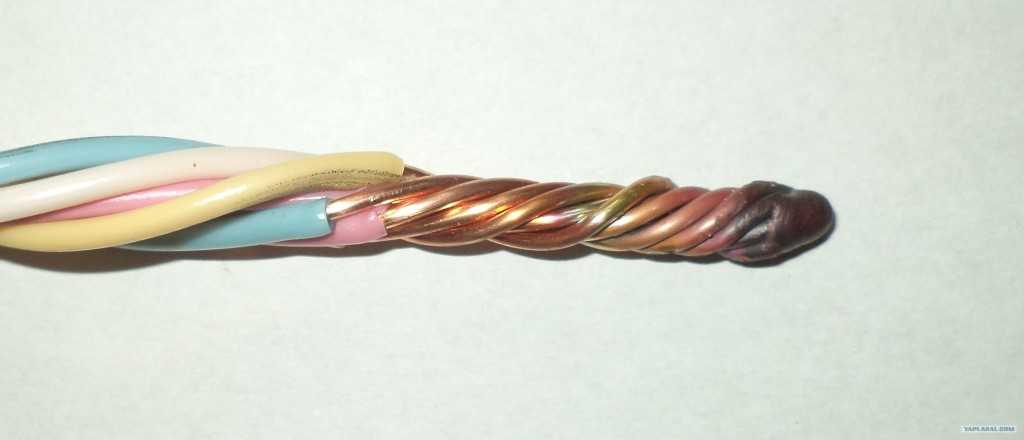

• Выходом из положения может быть соединение при помощи пайки или сварки (см. Типы и виды соединений электропроводки), которые допускает любая инструкция. Такой тип соединения позволит создать надежное и малозаметное соединение, которое визуально практически не будет отличаться от обычного провода.
• Главным преимуществом такого типа соединения вытяжки является его малозаметность. Ведь спрятать простой провод значительно легче чем спрятать розетку вытяжки.
• Но и недостаток является весомым. Ведь вы не сможете быстро снять напряжение только с вытяжки. Для этого вам потребуется отключить групповой автомат, что приведет к снятию напряжения со всех электроприборов группы. А если вы просто решили помыть вытяжку это не совсем удобно. А если она не дай бог загорится, то это вообще может стать проблемой.

Подключение вытяжки от группового автомата

Последним возможным вариантом подключения является выделение отдельного автомата в групповом щитке для подключения вытяжки. Такой тип подключения рекомендуют для мощных потребителей, к которым вытяжку очень сложно отнести. Но тем не менее он имеет право на существование.

• Суть данного метода сводится к тому, что как на видео вы устанавливается в квартирном щитке дополнительный автомат. От него отдельной линией запитываете вытяжку.
• Причем в этом случае провод от автомата лучше завести непосредственно на клеммник вытяжки, избежав дополнительных соединений. А провод вытяжки просто демонтировать.

• Преимуществ у данного метода подключения не мало. Это и полное отсутствие дополнительных соединений, и малозаметность инженерных сетей и возможность снять напряжение с вытяжки в любой момент.
• Но и недостаток такого способа весом. Это цена вопроса. Ведь покупка дополнительного автомата, дополнительного провода от группового автомата до вытяжки и монтаж приведут к дополнительным расходам. Поэтому считать такой вариант идеальным достаточно сложно.

Разновидности кухонных вытяжек

Современные производители выпускают много разнообразных моделей кухонных вытяжек. Чтобы ориентироваться в этом многообразии, нужно ознакомиться с классификацией, которая приведена ниже.

Бытовые модели различаются по способу работы и по особенностям расположения и монтажа в кухонном помещении. От этого зависят нюансы их установки и подключения к сети.

Вытяжки могут отличаться по принципу работы:

• проточная, или вытяжная. Загрязненный воздух удаляется из кухни через специальный воздуховод, который соединяет воздухоочиститель и общедомовую шахту вытяжной вентиляции;
• рециркуляционная. Нагретый воздух от поверхности плиты, содержащий загрязнения, прогоняется через систему фильтров, где очищается от примесей. Далее он возвращается на кухню;
• смешанная, или комбинированная. Эта система предполагает, что прибор может работать в обоих вышеописанных режимах. Большинство выпускаемых в настоящее время моделей поддерживает данную схему работы.

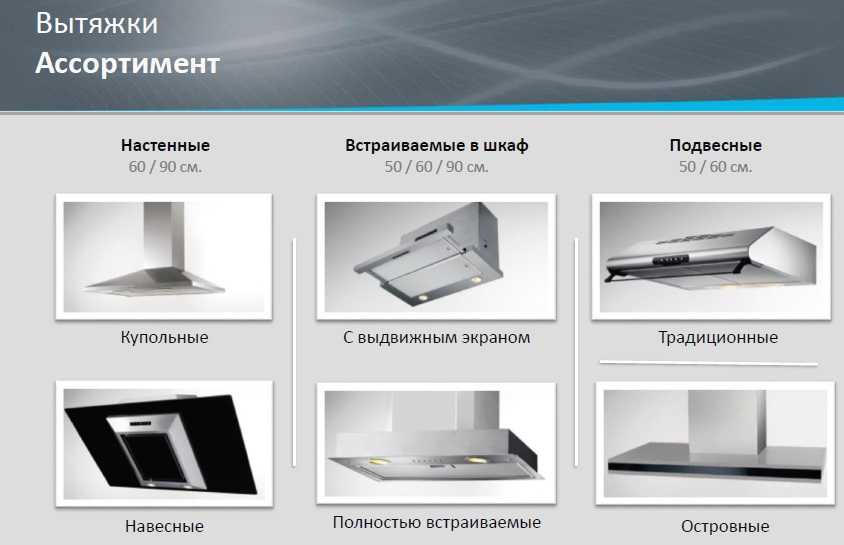

По особенностям расположения и монтажа можно выделить 5 больших групп среди рассматриваемых приборов:

• настенные. Крепятся к стене над кухонной плитой. Многообразие моделей позволяет выбрать подходящий по дизайну вариант для любого гарнитура кухонной мебели;
• подвесные. Имеют, как правило, плоский корпус. Вытяжки этого типа устанавливаются под навесным шкафчиком над варочной поверхностью;
• встраиваемые. Монтируются внутри подвесного кухонного шкафа. Рабочая панель вытяжки заменяет днище шкафа и расположена над поверхностью плиты, что позволяет прибору без проблем очищать отработанный воздух. Со стороны такие воздухоочистители практически незаметны;
• угловые. Незаменимы в небольших помещениях. Устанавливаются в углу кухни, позволяя сэкономить полезное пространство;
• островные. Эти модели используются в больших помещениях, которые оборудованы кухонным островом. Отсюда и их название. Вытяжка подвешивается к потолку над зоной приготовления пищи, расположенной посередине кухни.

Правильное расположение розетки под вытяжку на кухне

Установка источника сети рядом с подвесной вытяжкой является самым распространённым методом подводки электричества. Такое подключение удобно выполнять на проектном этапе возведения кухонных стен. Строительное состояние стен позволяет выполнить подводку электрического провода скрытым методом. При таком расположении выбирают электроприбор скрытого типа.

Источник тока рекомендуется разместить на высоте 20–40 см от рабочей плоскости вытяжки с левой или правой стороны от воздуховода. При выборе стороны учитывается удобство доступа к электроприбору. Некоторые умельцы стараются спрятать его за воздуховод, чтобы подключение не было видно. Но делать включение или отключение вытяжки от сети при такой установке будет крайне неудобным. Эстетическое восприятие уходит на второй план, особенно, в случае срочной необходимости отключения.

Можно смягчить визуальное восприятие источника тока, расположенного сбоку от вытяжки

Для этого требуется уделить должное внимание его цвету и дизайну при покупке. Такое подключение будет правильным и безопасным

В случае когда приходится сталкиваться с установкой розетки на уже готовые стены, применима наружная прокладка электропровода и использование накладного электроприбора. Более правильным является скрытый монтаж, но если речь идёт о стене, выложенной плиткой, то других вариантов не существует.

При открытой прокладке, в соответствии с требованиями безопасности, электрический провод монтируют в специальной пластиковой гофрированной оплётке. Это позволит избежать случайного повреждения электрокабеля.

Возможна прокладка комбинированным методом, т. е. скрытой проводки и накладной розетки или наоборот. Такое исполнение не будет радовать глаз, а сможет выполнять лишь своё прямое назначение.

Важно использовать электропровод сечением 2,5 кв.мм и розетку, рассчитанную на 16 А. Это позволит сохранить сеть подключения потребителей при возникновении перегрузок или использовании не по назначению

Большинству бытовых вытяжек хватает рабочего тока до 10 А. Но при скачках напряжения исполнение электрической части должно иметь запас прочности.

Установка вытяжки внутри верхнего ряда кухонной мебели значительно упростит способ подключения к электрической сети

При такой конструкции вентиляционного оборудования для кухни, важно подать напряжение в верхний ряд скрытым или открытым методом. Для этого часто используют пенал, расположенный вплотную с верхним рядом полок

Монтаж электропроводки внутри мебели придётся выполнять в металлической гофре или специальной пожаробезопасной пластиковой оплётке. Источник тока устанавливают в непосредственной близости к вытяжке на задней или боковой стенке шкафчика.

В соответствии с требованиями безопасности, накладную розетку необходимо устанавливать на несгораемую основу. В качестве последней используют диэлектрическую пластину большей площади, чем основание электроприбора на 10–15 мм с каждой стороны.

Такое подключение будет лучшим с эстетической точки зрения. Технические особенности использования такого монтажа менее позитивны. Электропроводка, проложенная внутри мебели из дерева или ДСП имеет риск возгорания. Четкое соблюдение правил и норм прокладки бытовых электрических сетей позволят минимизировать этот риск.

Существуют разные методики подключения вентиляционного оборудования в бытовых помещениях: на скрутках, посредством автомата или через клемник. Правильным и безопасным во всех отношениях является подключение вытяжки на кухне с помощью розетки. Другие способы имеют большие риски и меньшую надежность.

Какие бывают типы розеток для кухни

Удобство эксплуатации, функциональность, безопасность работы кухонного оборудования обеспечивается разнообразием моделей электророзеток. Они имеют разную степень влагозащиты, выпускаются в пластиковых, карболитовых, керамических, каучуковых корпусах. По конструкции различают три вида.

Накладные

Накладные легко устанавливаются, их монтаж не требует дополнительных трат не нужно штробить стену для заглубления подрозетника, при необходимости они легко демонтируются. Они применяются при монтаже кабельной системы открытым способом. Их удобно использовать, когда на уже отремонтированной кухне появляется новая техника, требующая оборудования дополнительной точки.

Накладные используют для открытых кабельных сетей

Скрытые

Встраиваемая, или скрытая розетка — один из лучших вариантов для мелкой кухонной техники. Она не мешают на рабочем столе, не портят интерьер. Для монтажа розеток этого типа можно выбрать любое удобное место. Ее размещают в столешнице, под ней (выдвижной вариант) или в стенке шкафа.

Поворотные удобно крепить на столешнице

Скрытая розетка обладает несколькими достоинствами:

• они безопасны, так как защищены от попадания влаги;
• экономят полезную площадь;
• имеют специальные разъемы для подключения телевизора, смартфона или планшета;
• их легко смонтировать самостоятельно.

Конструктивно скрытые точки питания бывают выдвижными, горизонтальными, вертикальными, двойными, одинарными.

Вертикальный блок выдвигается нажатием на крышку

Недостатки встраиваемых розеток – постепенное расшатывание блока при постоянном использовании, неудобство подключения боковой вилки, что может привести к перегибанию сетевого шнура. Они устанавливаются на поверхностные и скрытые кабельные сети.

Угловые модели

Угловая розетка удачно вписывается в незанятое пространство на стыке стены с навесным шкафом или поверхностью стола. Они бывают одиночными или имеют несколько точек подключения. Способ установки аналогичен накладным моделям.

Угловые экономят рабочее пространство

Элегантный дизайн позволяет вписать их в любой кухонный интерьер. Недостатки:

• высокая стоимость;
• не все модели годятся для установки в домах старой постройки;
• неудобство одновременного использования больше двух гнезд (вилки с боковым проводом мешают друг другу, а шнур заламывается);
• невозможность подключения осветительных приборов.

К достоинствам относят надежную защиту от влаги, дополнительный функционал, соответствие одновременно российским и европейским стандартам.

Дополнительные встроенные опции

Современные модели розеток снабжены дополнительными функциями. Подсветка позволяет легко сориентироваться в темном помещении. Чтобы обезопасить маленьких детей, производители устанавливают внутри устройства шторки, заслоняющие входные отверстия для штепселя. Крышкой, защищающей контакты от воды, и устройством защитного отключения электроприборов оснащены мощные розетки для мокрых помещений.

Розетка с УЗО ставится для бойлера стиральной и посудомоечной машины

С помощью таймера программируется время работы прибора с последующим автоматическим отключением. Выключатель удобен тем, что не нужно выдергивать вилку, техника обесточивается нажатием кнопки.

Встроенный ваттметр в розетку дает возможность контролировать, сколько электроэнергии потребляет подключенный бытовой прибор. Индикатор оборудован подсветкой, меняющей цвет в зависимости от объема потребляемого электричества. Опция дает возможность более рационально использовать технику и экономить деньги. Розетка с USB-разъемом удобна, когда надо одновременно включить прибор и подзарядить гаджет.

Розетка с таймером позволяет программировать время работы прибора

Как подключить своими руками, на какой высоте над столешницей встроить

При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.

Прежде чем создавать розетки, нарисуйте план где вы будете их размещать

Алгоритм действий:

• обесточить квартиру, отключив электропитание на щитке;
• с помощью индикатора проконтролировать отсутствие тока в розетке;
• если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
• вынуть старую розетку, отсоединив провода;
• подготовить подрозетник, почистив старый или воспользовавшись новым;
• провода должны быть открыты для проведения работ;
• зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
• одсоединение проводов к новой розетке облегчает использование разных цветов;
• к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
• каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
• рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
• установить наружную крышку для розетки, закрепить винтом не перетягивая;
  подключить ток.

Где нельзя устанавливать

Электрические негерметичные разъемы для подключения бытовой электросети не способны обеспечить защиту от попадания влаги в место соединения контактов, а это значит, что розетку категорически нельзя делать:

• Над мойкой ближе чем в 50-60 см от места куда может попасть струя воды;
• В шкафчиках под кухонной мойкой, возле точек подключения горячей и холодной воды, возле аппаратов очистки воды.

Это связано с безопасностью электроприборов и людей, в случае протечки вода не должна попасть на контакты.

Вблизи:

• Газопроводных труб, ближе чем на 0,5 метра;
• Над газовой плитой;
• Ближе чем за 0,5 метра от источника открытого огня.

Слишком близкое расстояние к газовой плите может привести к потере эластичности ПВХ изоляции, ее растрескиванию и оголению токопроводящих жил. Ну а что касается газовых труб и приборов — любая утечка газа может привести к пожару.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Выбор электророзетки и кабеля

Есть мнение, что для кухни подойдут розетки, обладающие степенью защиты от IP62 и более.

Кроме степени защиты, необходимо обратить внимание на следующие особенности

Материал изготовления. Чересчур недорогие изделия изготавливаются из пластмассы низкого качества

Подобный материал очень быстро приходит в негодность и легче оплавляется (что важно, если розетка будет размещаться вблизи варочной панели).

Качество сборки. Розетка должна быть собрана на должном уровне, надежно, без щелей и люфтов

Иначе внутри могут скопиться жиры, пыль и копоть от плиты либо проникнуть влага.

Входные гнезда для подключения вилки должны быть скрыты специальными защитными панелями, не позволяющими попадать в розетку чему-либо, кроме вилки (шторками). Для кухни — это совершенно необходимая функция.

Керамоблок для контактной группы. В недорогих образцах тоже может использоваться керамика, но она существенно хуже и мягче, чем в более дорогостоящих моделях. Керамоблок визуально должен быть целым, без явных и малозаметных трещин и сколов.

Лепестки для фиксации непременно должны быть жесткими, не короткими. От этого зависит, как прочно розетка будет удерживаться в стенке.

Внешний облик. «Супердизайн» кухонных розеток – это, конечно же, не главный критерий

Если же вы собираетесь сделать кухню в определенной стилистике — на внешний облик устройства тоже надо обратить внимание, чтобы он вписался в общее оформление. В противном случае розетку можно убрать в шкаф.

Общие требования для подключения вытяжки на кухне к электричеству

Вытяжку, как правило, подключают к электричеству через розетку. Эта бытовая техника относится к приборам малой мощности, которая в режиме максимальной нагрузки потребляет не более 500 Вт. По этой причине особых требований к наличию выделенной электрической линии до щитка исключительно для подключения вытяжного устройства нет – при отсутствии специально предусмотренной для этих целей розетки, можно подключаться к ближайшей соседней. Площадь сечения проводов желательно должна быть 2,5 мм.

Важным требованием при подключении вытяжки является наличие заземления. В случае его отсутствия в вашем доме или квартире, необходимо вызвать электрика для решения этого вопроса. Эксплуатация вытяжки без системы заземления запрещена, т. к. сопровождается риском для жизни в случае замыкания фазы на корпус прибора.

Так как розетка будет установлена в верхней части кухонной стены вблизи от плиты, к ней предъявляются повышенные требования по защищённости от влажности и пыли. Лучше использовать модели со степенью защиты не ниже IP14.

Схема размещения розеток на кухне

При установке новой кухонной мебели можно применять для работы готовую профессиональную схему. При отсутствии чертежа необходимо продумать план в соответствии с параметрами пространства.

При оформлении схемы расположения розеток на кухне учитываются размеры и конфигурация гарнитура. Составляется подробный чертеж мебели с параметрами, в том числе и мелких элементов (ящиков, полок), для точного плана источников электроснабжения под бытовую технику. Разметка начинается с крупных и встроенных приборов, которые не планируется перемещать. Следующим этапом отмечаются розетки от средних и компактных устройств; на чертеже указываются высота, габариты мест подключения.

План размещения электроприборов для безопасной эксплуатации регламентируется нормативной документацией. Стандарты расположения розеток описаны в ГОСТах 7396.1-89, 7397.0-89, 8594-80, данных из СНиП 3.05.06-85.

Основные требования регламентируют высоту установки розеток не более 2 м в высоту от напольного покрытия. Электроприборы размещаются на расстоянии не больше 1 м от разъема.

Согласно правилам техники безопасности, расположение розеток на кухне должно быть на достаточном расстоянии от пара и водных брызг, смен температурных режимов.

Проект и схема зависят от типа розеток, которые выпускают:

• накладными;
• угловыми;
• выдвижными;
• встраиваемыми (скрытыми).

Элементы накладного типа стандартные, оптимальны для подключения проводок открытого типа. Конструкции просты в установке, однако для кухонных помещений не являются самыми гармоничными.

Изделия выдвижного типа являются усовершенствованными, применяются в качестве альтернативного варианта удлинителей. Подходят для единовременного подсоединения нескольких приборов бытовой техники. Конструкции часто скрыты внутри шкафов, столешниц и защищены от попадания воды, пыли, грязи.

Приборы встраиваемого типа популярны в современных интерьерах, эстетичны, позволяют эффективно использовать пространство. Блоки устанавливают в столешницы, шкафы, стеновые панели. Конструкции скрыты, при необходимости выдвигаются.

Помимо стандартных систем в просторных кухонных блоках, существует потребность в дополнительных розетках под выходы для видео- и аудиоприборов, гаджетов.
